PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni

po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní

osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

TECHNICKÉ PARAMETRY

Napětí 220–240 V ~ 50 Hz

Celkový příkon 126 W

Příkon motoru 120 W

Provedení Integrovaný

Montáž Do skříňky

Výška 235 mm

Šířka 598 mm

Hloubka 290 mm

Průměr výstupního pružného potrubí 150 mm

Počet stupňů výkonu odsávaného vzduchu 3

Kapacita odsávaného vzduchu 415 m3/h

Počet tukových ltrů 1

Potřebný počet uhlíkových ltrů pro recirkulaci 2

Režim Odvětrávání/recirkulace

Osvětlení 2 x 3 W

Hmotnost 8 kg

Hlučnost odvětrávání/recirkulace ≤66 dB

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího

upozornění.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Demontáž

Řešení potíží

Servis

Ochrana životního prostředí

4OPI3360bc / OPI3360ss

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k

poškození.

• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,

mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na

dodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové

materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření

pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.

• Tento spotřebič může být používán v domácnostech a podobných prostorech,

jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,

používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami

se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo

bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly

seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho

rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky

elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

OPI3360bc / OPI3360ss

• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

• Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky

ve vypnuté poloze.

• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. ambování)! Pokud

sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum

nebo ho vypněte!

• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku

nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití

nádob s menším průměrem, než který je doporučen, by mohl plamen začít

hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při

přehřátí oleje hrozí nebezpečí požáru!

• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.

• Dodržujte intervaly pro výměnu a čištění ltrů (minimálně každé 2-3 měsíce).

Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ltrech

nebezpečí požáru!

• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající

platné normy a úřední předpisy.

• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí

přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod

spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž

jsou instalována topeniště.

• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak

větší než 4 Pa (0,04 mbar).

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je

opotřebované, případně má jiné defekty.

• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a

čištěním prodlužujete životnost spotřebiče.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou

starší 8 let a pod dozorem.

6OPI3360bc / OPI3360ss

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalikovaný

odborník.

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte

jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako

záruční.

OPI3360bc / OPI3360ss

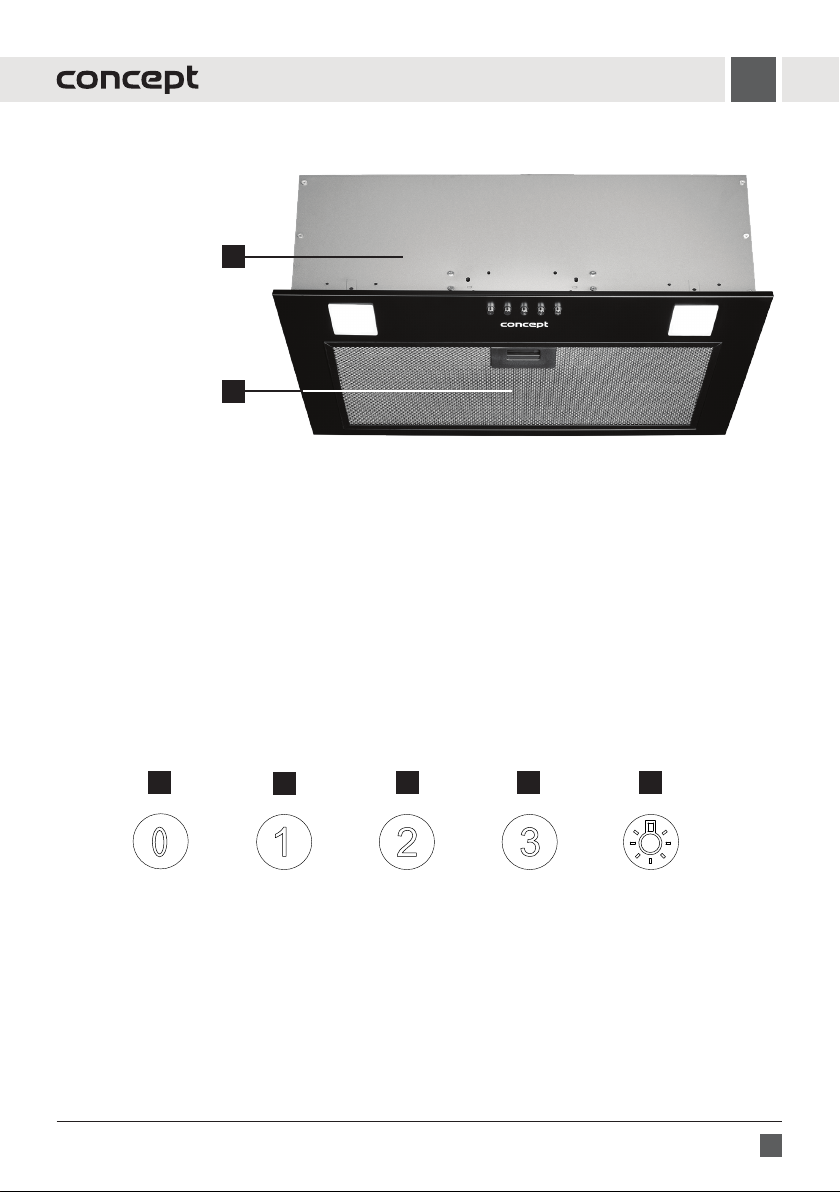

POPIS VÝROBKU

1Tělo spotřebiče

2 Kovový tukový ltr

POPIS OVLÁDACÍHO PANELU

1 Tlačítko zapnutí/vypnutí spotřebiče

2 Tlačítko 1. výkonového stupně

3 Tlačítko 2. výkonového stupně

4 Tlačítko 3. výkonového stupně

5 Tlačítko zapnutí/vypnutí osvětlení

123 4 5

8OPI3360bc / OPI3360ss

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti. Pokud

je ve spotřebiči instalovaný uhlíkový ltr, vyjměte jej (viz kapitola Čištění a údržba).

Pozor! Odtahové potrubí není součástí balení.

1. Stisknutím tlačítka (2), (3) nebo (4) zapnete spotřebič na požadovaný výkonový stupeň.

2. Stisknutím tlačítka (5) zapínáte a vypínáte osvětlení spotřebiče.

3. Pro vypnutí spotřebiče stiskněte tlačítko (1).

Poznámka:

Každé omezení proudění vzduchu (např. potrubí s menším průměrem,členité nebo dlouhé potrubí) snižuje sací výkon

a zvyšuje hlučnost přístroje a může vést ke zkrácení životnosti motoru. Výrobce nenese žádnou zodpovědnost za tyto

problémy.

Z hlediska proudění vzduchu je výhodnější použití kruhového potrubí; u plochých (čtverhranných) potrubních systémů

může v rozích docházet k turbulencím, které mohou mít negativní vliv na výkon a hlučnost. Je-li (z prostorového nebo

estetického hlediska) nutné použít ploché potrubí, je třeba dodržet shodný průřez jako u kruhového potrubí např. u

průměru 125 mm použít systém 204 x 60 mm. Délku odtahu volit co nejkratší (max. 5 m), s co nejmenším počtem kolen

a bez ostrých zalomení. Pro konstrukci odtahového potrubí používat hladká plastová potrubí a kolena.

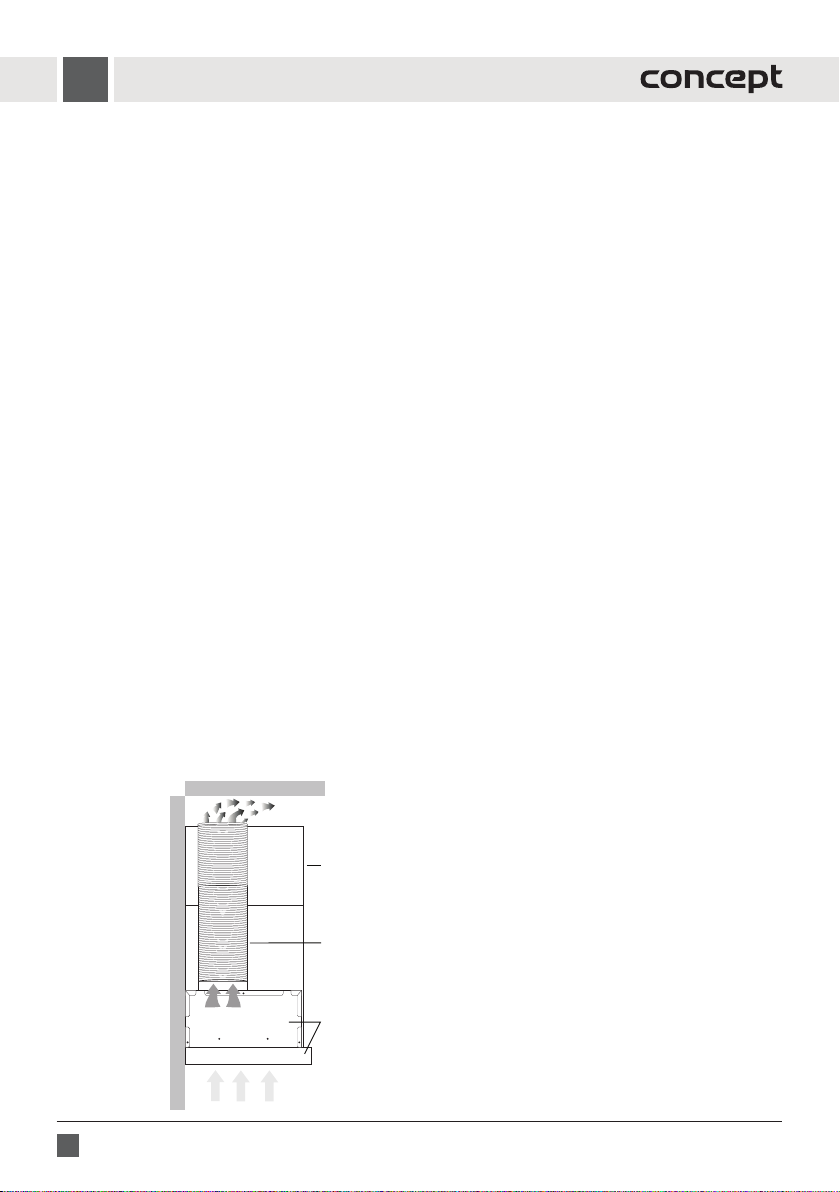

Režim recirkulace

Pokud není možnost odvádět odsávaný vzduch ven z místnosti, je možné použít režim recirkulace. V tomto případě

je odsávaný vzduch ltrován přes kovový tukový ltr a přes uhlíkový ltr. Aktivní uhlík v tomto ltru pomáhá

redukovat pachy. Vzduch poté proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. U

odsavačů zabudovaných do skříňky je nezbytné, aby byl přeltrovaný vzduch odváděn prostřednictvím potrubí zpět

do místnosti, jinak odsavač nebude správně fungovat.

Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový ltr (viz. kapitola Čištění a

údržba)

Poznámka:

Při použití režimu recirkulace

(namontování uhlíkového ltru)

může dojít k poklesu výkonu

odsávaného vzduchu.

Horní kuchyňská skříňka

Odsavač

Odtahové potrubí

Horní kuchyňská skříňka

Odtahové potrubí

Odsavač

OPI3360bc / OPI3360ss

ČIŠTĚNÍ A ÚDRŽBA

1. Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické

zásuvky spotřebiče.

2. Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do

sucha.

3. Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít

kpoškrábání povrchu.

4. K čištění spotřebiče nepoužívejte parní čistič!

5. Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech

spotřebiče.

Čištění a výměna ltrů

Kovové tukové ltry

Při běžném používání spotřebiče by kovové tukové ltry měly být

zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení

nebo fritování tento interval zkraťte.

Nepoužívejte spotřebič bez řádně nasazených kovových tukových

ltrů!

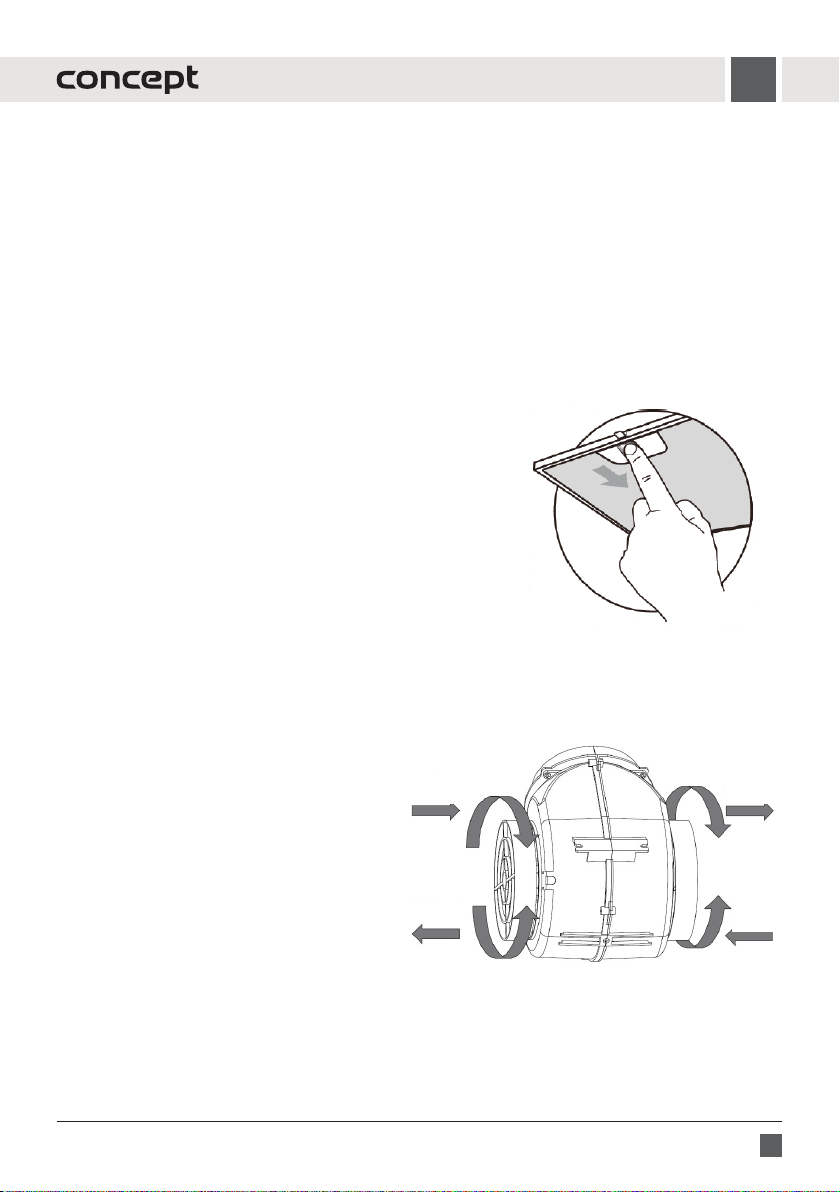

1. Vyjměte kovové ltry dle Obr. 1.

2. Kovové ltry doporučujeme nechat odmočit v teplé vodě s

přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout

čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na

nádobí s programem nižším než 60 °C. V tomto případě je nutné

vyvarovat se použití agresivních mycích prostředků, díky kterým

mohou hliníkové ltry pod vlivem chemické reakce černat.

3. Oschnuté ltry nasaďte zpět

Uhlíkový ltr

Obr. 2

Otevřeno

Zavřeno

Otevřeno

Zavřeno

Obr. 1

Tento ltr se používá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlík, který pohlcuje

odsávané pachy. Po určité době se aktivní uhlík

nasytí a zkrátí absorpční funkci. Tento ltr nelze

umývat nebo jinak čistit.

Při běžném používání spotřebiče, by měl být

uhlíkový ltr vyměněn každé 2-3 měsíce. V případě

častějšího smažení nebo fritování tento interval

zkraťte.

1. Vyjměte kovové ltry dle Obr. 1.

2. Uhlíkové ltry jsou umístěny na obou stranách

motoru. Otáčejte ltry do doby, dokud nedojde

k jejich zajištění (viz Obr. 2).

3. Při výměně uhlíkového ltru postupujte

opačným způsobem.

Pozor! Uhlíkové ltry nejsou součástí balení.

10 OPI3360bc / OPI3360ss

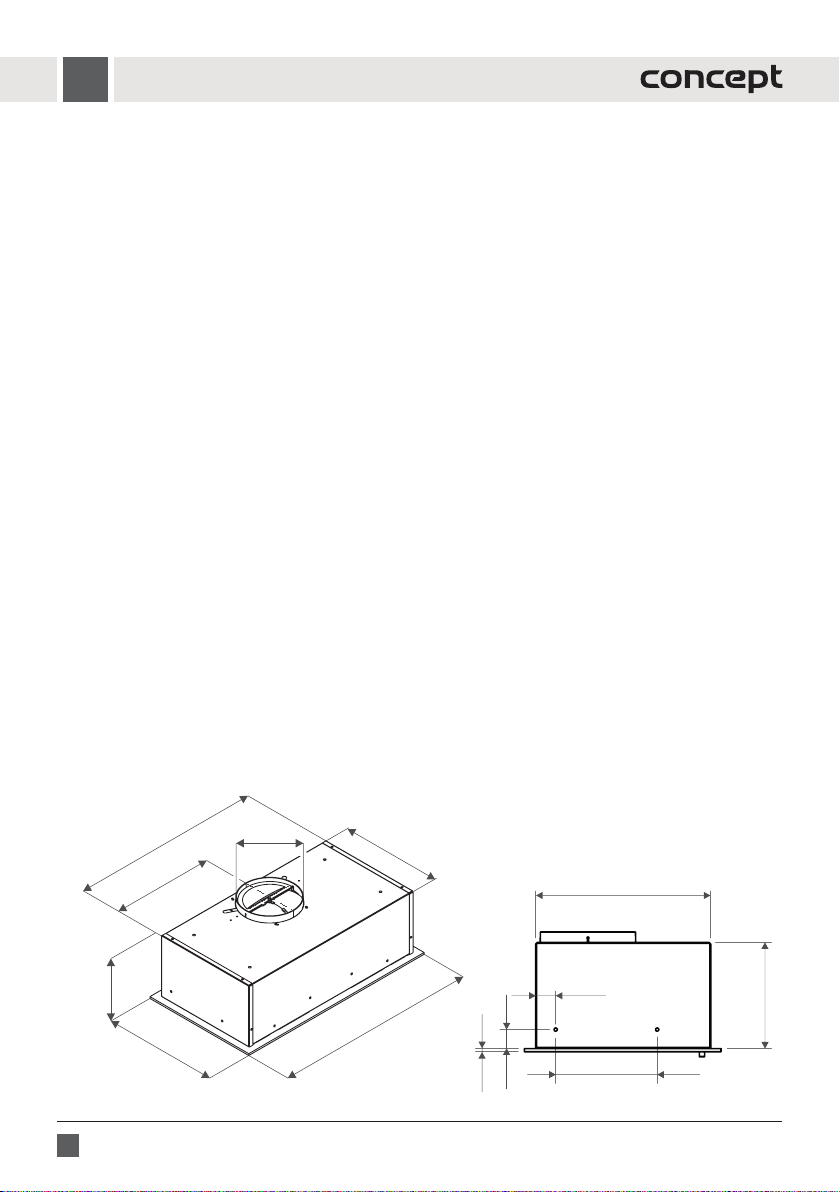

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického

napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.

• Digestoř vyjímejte z přepravního obalu s maximální opatrností, obzvláště u modelů,

• které jsou kombinovány se sklem. Výrobek má značnou hmotnost, manipulace a instalace

• digestoře by proto měla být realizována alespoň dvěma osobami.

• Před prvním zapnutím nechte v zimním a chladném období digestoř min. 1 hod. ustálit při pokojové teplotě.

• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné

instalace.

• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního

nářadí.

• Spotřebič instalujte minimálně 550 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně 650 mm

nad plynové sporáky, nebo plynové varné desky.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která

slouží k odvětrávání místností, v nichž jsou instalována topeniště.

• Ohyb ventilační trubky by měl být ≥120°.

• Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.

• Používejte pouze zásuvky elektrického napětí s uzemněním.

• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.

• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.

• Změny připojení může provádět jen kvalikovaný odborník.

• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče

spojena s ochranným vodičem elektrické rozvodové sítě.

• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného

spojení.

ROZMĚRY SPOTŘEBIČE

272

235

170

598

290

272

235

150

546

282

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Concept2 Dunstabzugshaube Handbücher

Concept2

Concept2 OPK 2560n Bedienungsanleitung

Concept2

Concept2 OPO5342 Bedienungsanleitung

Concept2

Concept2 OPK 4360 Bedienungsanleitung

Concept2

Concept2 OPP1250wh Bedienungsanleitung

Concept2

Concept2 OPP1160ss Bedienungsanleitung

Concept2

Concept2 OPP2260 Bedienungsanleitung

Concept2

Concept2 OPK2160 Bedienungsanleitung

Concept2

Concept2 OPV3150bc Bedienungsanleitung

Concept2

Concept2 OPV3860bc Bedienungsanleitung

Concept2

Concept2 OPK 3260n Bedienungsanleitung

Concept2

Concept2 OPK4460 Bedienungsanleitung

Concept2

Concept2 OPK5160bc Bedienungsanleitung

Concept2

Concept2 OPO 5342N Bedienungsanleitung

Concept2

Concept2 OPK5490bc Bedienungsanleitung

Concept2

Concept2 OPK 3260 Bedienungsanleitung

Concept2

Concept2 OPK 4190 Bedienungsanleitung

Concept2

Concept2 OPP1250bc Bedienungsanleitung

Concept2

Concept2 OPP1260ss Bedienungsanleitung

Concept2

Concept2 OPO5538 Bedienungsanleitung

Concept2

Concept2 OPK4760bc Bedienungsanleitung

Concept2

Concept2 OPK 5660N Bedienungsanleitung

Concept2

Concept2 POK 4190 Bedienungsanleitung

Concept2

Concept2 OPK4760bc Bedienungsanleitung

Concept2

Concept2 OPK 4660 Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Miele

Miele DA 6708 D Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Smeg

Smeg KSEV97X Bedienungsanleitung
