PODĚKOVÁNÍ

Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni

po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní

osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

TECHNICKÉ PARAMETRY

Napětí 220-240 V ~ 50/60 Hz

Celkový příkon 104 W

Příkon motoru 100 W

Provedení Teleskopický

Montáž do skříňky

Výška 280 mm

Šířka 595 mm

Hloubka – tělo + lišta 285 + 36 mm

Průměr výstupního pružného potrubí 150 mm

Počet stupňů výkonu odsávaného vzduchu 3

Kapacita odsávaného vzduchu 517 m3/h

Počet tukových ltrů 2

Potřebný počet uhlíkových ltrů pro recirkulaci 2

Režim Odvětrávání/recirkulace

Osvětlení 2 x 2 W

Hmotnost 7,4 kg

Hlučnost odvětrávání/recirkulace 64 dB

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího

upozornění.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Rozměry

Demontáž

Řešení potíží

Servis

Ochrana životního prostředí

4OPV3860ds

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k

poškození.

• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,

mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na

dodavatele.

• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové

materiály.

• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření

pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.

• Tento spotřebič může být používán v domácnostech a podobných prostorech,

jako jsou:

- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,

používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami

se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo

bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly

seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho

rizikům.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky

elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

OPV3860ds

• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

• Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky

ve vypnuté poloze.

• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. ambování)! Pokud

sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum

nebo ho vypněte!

• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku

nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití

nádob s menším průměrem, než které je doporučeno, by mohl plamen začít

hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.

• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při

přehřátí oleje hrozí nebezpečí požáru!

• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.

• Dodržujte intervaly pro výměnu a čištění ltrů (minimálně každé 2-3 měsíce).

Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve ltrech

nebezpečí požáru!

• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající

platné normy a úřední předpisy.

• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí

přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.

• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod

spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž

jsou instalována topeniště.

• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak

větší než 4 Pa (0,04 mbar).

• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je

opotřebované, případně má jiné defekty.

• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a

čištěním prodlužujete životnost spotřebiče.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou

starší 8 let a pod dozorem.

6OPV3860ds

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalikovaný

odborník.

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte

jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za

přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako

záruční.

OPV3860ds

12345

POPIS VÝROBKU

1 Tělo spotřebiče

2 Výsuvné čelo spotřebiče

POPIS OVLÁDACÍHO PANELU

1 Tlačítko zapnutí/vypnutí spotřebiče

2 Tlačítko plus (+)

3 Displej

4 Tlačítko minus (-)

5 Tlačítko zapnutí/vypnutí osvětlení

8OPV3860ds

POPIS JEDNOTLIVÝCH TLAČÍTEK OVLÁDACÍHO PANELU

Tlačítko zapnutí/vypnutí spotřebiče

• Přidržením tlačítka zapnete spotřebič a stiskem tlačítka spotřebič vypnete.

• Při stisknutí tlačítka, tlačítko svítí.

• Při opětovném zapnutí spotřebiče je výkon odsávaného vzduchu nastaven na hodnotu, na kterou byl spotřebič

nastaven před vypnutím. Tato hodnota je zobrazena na displeji.

• Jakmile však dojde k zasunutí výsuvného čela, bude při opětovném zapnutí spotřebiče výkon odsávaného vzduchu

vždy nastaven na nejnižší hodnotu výkonu (1).

Tlačítko plus (+)

• Stisknutím tlačítka zvyšujete výkon odtahu odsávaného vzduchu.

• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-3).

• Pokud je hodnota výkonu na 3 a dojde ke stisknutí tlačítka plus (+), ozve se pouze zvukový signál a na displeji bude

zobrazena nejvyšší hodnota výkonu (3).

• Zvyšování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Displej

• Na displeji je zobrazována hodnota výkonu odtahu odsávaného vzduchu.

Tlačítko minus (-)

• Stisknutím tlačítka snižujete výkon odtahu odsávaného vzduchu.

• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-3).

• Pokud je hodnota výkonu na 1 a dojde ke stisknutí tlačítka mínus (-), ozve se pouze zvukový signál a na displeji bude

zobrazena nejnižší hodnota výkonu (1).

• Snižování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Tlačítko zapnutí/vypnutí osvětlení

• Přidržením tlačítka zapnete osvětlení spotřebiče a stiskem tlačítka osvětlení spotřebiče vypnete.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti.Pokud

je ve spotřebiči instalovaný uhlíkový ltr, vyjměte jej (viz kapitola Čištění a údržba).

1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.

2. Po vysunutí čela spotřebiče dojde na krátkou dobu k rozsvícení všech tlačítek a displeje. Zároveň se ozve i zvukový

signál, který signalizuje, že jsou tlačítka na ovládacím panelu aktivní.

3. Přidržením tlačítka (1) zapnete spotřebič.

4. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.

5. Na displeji je zobrazena hodnota výkonu (1-3).

6. Pro vypnutí spotřebiče stiskněte tlačítko (1).

OPV3860ds

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použít režim recirkulace. V tomto

případě je odsávaný vzduch ltrován přes kovové tukové ltry a přes uhlíkový ltr. Aktivní uhlík v tomto ltru

pohlcuje pachy. Vzduch, který je zbaven pachů, proudí zpět do místnosti otvory, které se nachází v horním komínovém

krytu. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový ltr (viz kapitola Čištění

a údržba).

1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.

2. Po vysunutí čela spotřebiče dojde na krátkou dobu k rozsvícení všech tlačítek a displeje. Zároveň se ozve i zvukový

signál, který signalizuje, že jsou tlačítka na ovládacím panelu aktivní.

3. Přidržením tlačítka (1) zapnete spotřebič.

4. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.

5. Na displeji je zobrazena hodnota výkonu (1-3).

6. Pro vypnutí spotřebiče stiskněte tlačítko (1).

Poznámka:

• Při použití režimu recirkulace (namontování uhlíkového ltru) může dojít k poklesu výkonu odsávaného vzduchu.

Zapnutí/vypnutí osvětlení

1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.

2. Po vysunutí čela spotřebiče dojde na krátkou dobu k rozsvícení všech tlačítek a displeje. Zároveň se ozve i zvukový

signál, který signalizuje, že jsou tlačítka na ovládacím panelu aktivní.

3. Přidržením tlačítka (5) zapnete osvětlení.

4. Stisknutím tlačítka (5) osvětlení vypnete.

Poznámka:

• Osvětlení nelze zapnout, pokud je výsuvné čelo spotřebiče zasunuté.

Poznámky

1. Pokud je výsuvné čelo spotřebiče zasunuté, ovládací panel je neaktivní a nelze zapnout odvětrávání ani osvětlení.

2. Zapnutí spotřebiče, příp. osvětlení je možné pouze při vysunutém čelu spotřebiče.

3. Při zasunutí výsuvného čela, dojde k automatickému vypnutí všech zapnutých funkcí a k deaktivaci tlačítek na

ovládacím panelu.

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické

zásuvky spotřebiče.

• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do

sucha.

• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít

kpoškrábání povrchu.

• K čištění spotřebiče nepoužívejte parní čistič!

• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech

spotřebiče.

10 OPV3860ds

Čištění a výměna ltrů

Kovové tukové ltry

Při běžném používání spotřebiče by kovové tukové ltry měly být

zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení

nebo fritování tento interval zkraťte.

Nepoužívejte spotřebič bez řádně nasazených kovových tukových

ltrů!

1. Vyjměte kovové ltry dle Obr. 1.

2. Kovové ltry doporučujeme nechat odmočit v teplé vodě s

přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout

čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na

nádobí s programem nižším než 60 °C. V tomto případě je nutné

vyvarovat se použití agresivních mycích prostředků, díky kterým

mohou hliníkové ltry pod vlivem chemické reakce černat.

3. Suché ltry nasaďte zpět.

Uhlíkový ltr (nutno dokoupit)

Tento ltr se používá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční

funkci. Tento ltr nelze umývat nebo jinak čistit.

Při běžném používání spotřebiče, by měl být uhlíkový ltr vyměněn každé 2-3 měsíce. V případě častějšího smažení

nebo fritování tento interval zkraťte.

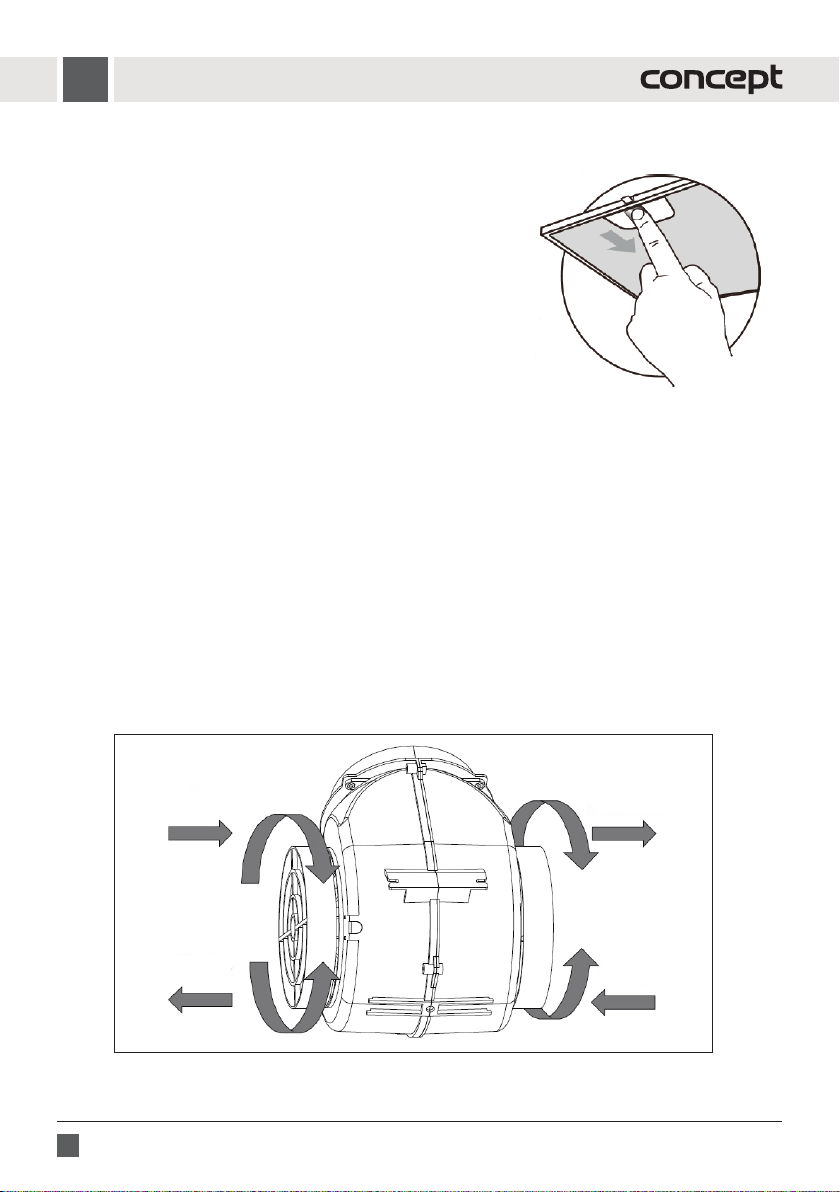

1. Vyjměte kovové ltry dle Obr. 1.

2. Uhlíkové ltry jsou umístěny na obou stranách motoru. Otáčejte ltry do doby, dokud nedojde kjejich zajištění (viz

Obr. 2).

3. Při výměně uhlíkového ltru postupujte opačným způsobem.

Obr. 2

Obr. 1

Zavřeno

ZavřenoOtevřeno

Otevřeno

Inhaltsverzeichnis

Sprachen:

Andere Concept2 Dunstabzugshaube Handbücher

Concept2

Concept2 OPP 2050 Bedienungsanleitung

Concept2

Concept2 OPK2660 Bedienungsanleitung

Concept2

Concept2 OPK5260bc Bedienungsanleitung

Concept2

Concept2 OPK4760bc Bedienungsanleitung

Concept2

Concept2 OPK5660 Bedienungsanleitung

Concept2

Concept2 OPK 5660N Bedienungsanleitung

Concept2

Concept2 OPK5860bc Bedienungsanleitung

Concept2

Concept2 OPK2690 Bedienungsanleitung

Concept2

Concept2 OPK7790 Bedienungsanleitung

Concept2

Concept2 OPV3660 Bedienungsanleitung

Concept2

Concept2 OPK 4360 Bedienungsanleitung

Concept2

Concept2 OPP2060wh Bedienungsanleitung

Concept2

Concept2 OPI4060bc Bedienungsanleitung

Concept2

Concept2 OPP1260ss Bedienungsanleitung

Concept2

Concept2 OPI5060bc Bedienungsanleitung

Concept2

Concept2 OPK4290 Bedienungsanleitung

Concept2

Concept2 OPK 4560n Bedienungsanleitung

Concept2

Concept2 OPK5490bc Bedienungsanleitung

Concept2

Concept2 OPK4460 Bedienungsanleitung

Concept2

Concept2 OPK3560bc Bedienungsanleitung

Concept2

Concept2 OPV3560 Bedienungsanleitung

Concept2

Concept2 OPK5060wh Bedienungsanleitung

Concept2

Concept2 OPK 3260 Bedienungsanleitung

Concept2

Concept2 OPK 4060 Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Miele

Miele DA 6708 D Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Smeg

Smeg KSEV97X Bedienungsanleitung
