CONCORD LIFT CORE Bedienungsanleitung
Kindergewicht 15 kg - 36 kg
child‘s weight 15 kg - 36 kg
ca. Alter 3-12 Jahre
approx age 3–12 years
Körpergröße bis 150 cm
body height up to 150 cm
ECE Gruppen II und III
ECE groups II and III

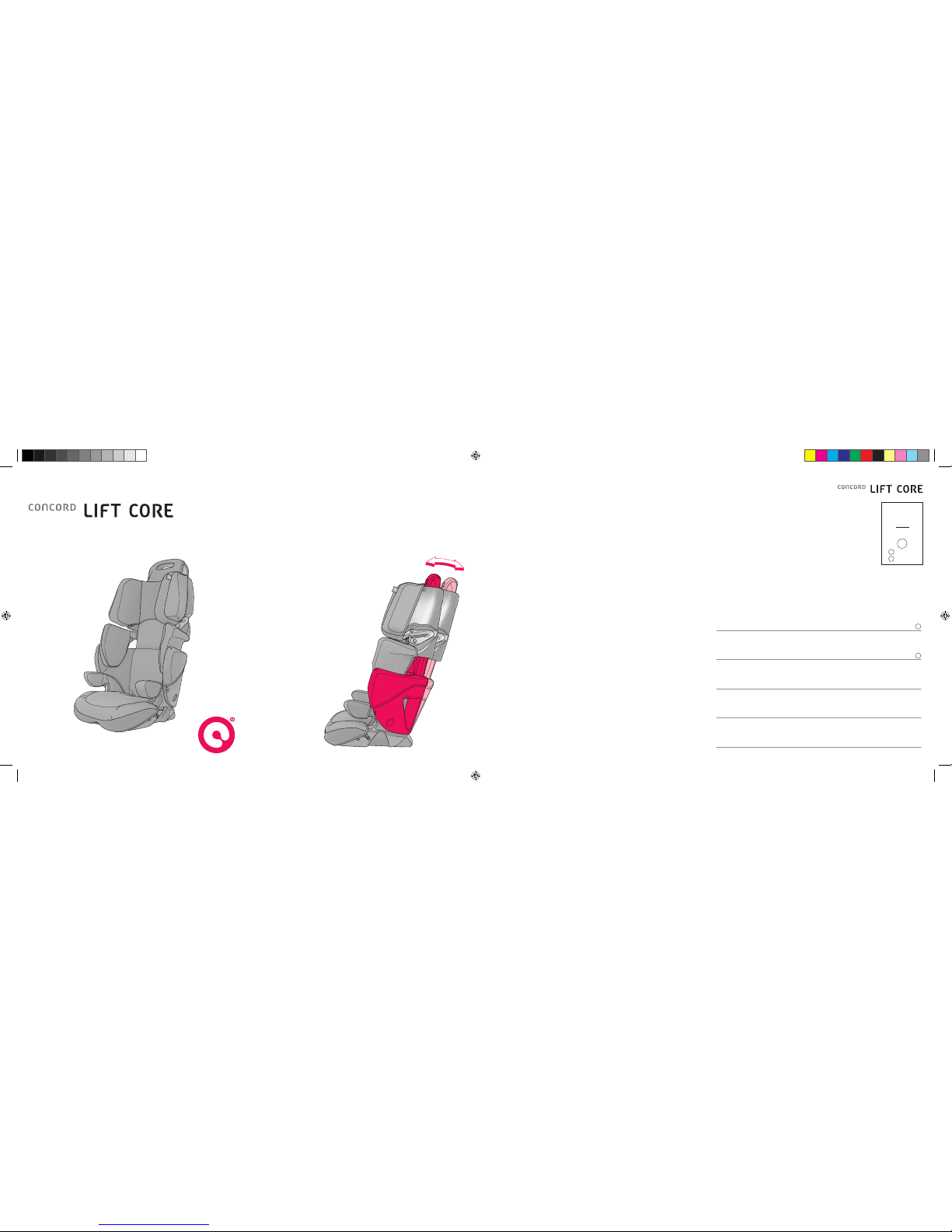

1
2
Industriestraße 25
95346 Stadtsteinach
Made in Germany
universal
15-36 kg
1
2
04......
0000000000
E 1
CONCORD
DEUTSCH 01
ENGLISH 11
FRANÇAIS 21
ESPAÑOL 31
ITALIANO 41
PORTUGUÊS 51
NEDERLANDS 61
NORSK 71
DANSK 81
SUOMI 91
Serien-Nr.
Serial No.
N° de série
Número de serie
N° di serie
Ersatzteil
Spare part
Type de siège
Pieza de repuesto
Parte di ricambio
Fachhändler
Dealer
Revendeur
Comercio especializado
Rivenditore specializzato
Meine Anschrift
My address
Mon adresse
Mi dirección
Il mio indirizzo
ECE-Nr.
ECE No.
N° ECE
Número ECE
N° ECE
D // Um die Funktionsfähigkeit und Sicherheit Ihres Kinderautositzes auch nach dem Austausch
von Ersatz- und Zubehörteilen zu gewährleisten, bitten wir Sie bei Bestellungen Ihrem Fachhändler
nachstehende Angaben mitzuteilen:
GB // To ensure the functionality and safety of your child's car seat after replacing spare and
accessory parts, please provide your dealer with the following details when placing your order:
F // Dans le but d'assurer le bon fonctionnement et la sécurité de votre siège auto enfant,
également en cas de remplacement de pièces de rechange et accessoires, nous vous prions de
bien vouloir, en cas de commande, donner les renseignements suivants à votre revendeur :
E // Para seguir garantizando el correcto funcionamiento y la seguridad de su asiento para niños
después del cambio de piezas o accesorios, le rogamos que indique los siguientes datos al realizar
pedidos a su comercio especializado.
I // Quando trasmette un ordine al Suo rivenditore di fiducia, La preghiamo di comunicargli i dati
seguenti per garantire la funzionalità e la sicurezza del Suo seggiolino per bambini anche dopo la
sostituzione di parti di ricambio e di accessori.
manual_LC-090408-WEST-print.indd 103-106 08.04.09 11:31

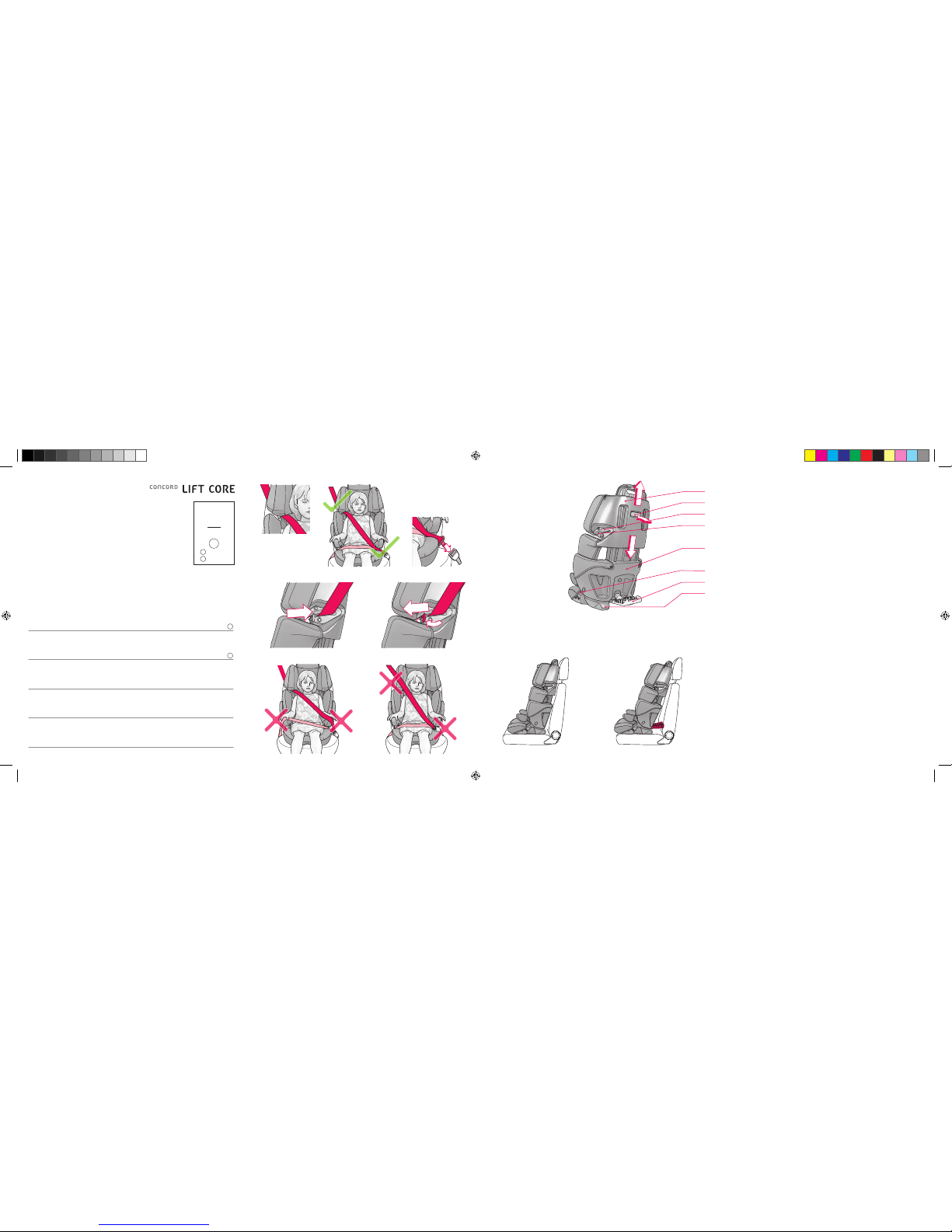

1
2
Industriestraße 25
95346 Stadtsteinach
Made in Germany
universal
15-36 kg
1
2
04......
0000000000
E 1
CONCORD
2 3
1
4 5 6 7
Nº de série
Serie-nr.
Serienr.
Serienr.
Sarjanro
Peça
Type kinderzitje
Reservedel
Reservedel
Varaosa
Loja especializada
Speciaalzaak
Forhandler
Forhandler
Jälleenmyyjä
Meu endereço
Mijn adres
Min adresse
Min adresse
Oma osoite
Nº. ECE
ECE-nr.
ECE-nr
ECE-nr.
ECE-nro
P // Para garantir a funcionalidade e a segurança da cadeira de criança para automóvel depois da
substituição de peças sobressalentes e de acessórios, agradecemos o fornecimento dos dados
seguintes à loja especializada aquando de encomendas:
NL // Om de functionaliteit en de veiligheid van het door u gekochte autokinderzitje ook na
vervanging van onderdelen en accessoires te waarborgen, is het belangrijk dat u bij de bestelling
in uw speciaalzaak onderstaande gegevens vermeldt:
N // Bilbarnesetet som du kjøpte, skal fungere riktig og gi optimal sikring også etter at
reservedeler eller tilbehør er byttet ut. Ved eventuelle bestillinger ber vi deg derfor om å gi
forhandleren følgende opplysninger:
DK // For at garantere at autostolen stadig er funktionsdygtig og sikker, også efter at der er blevet
monteret reservedele eller tilbehør, bedes De oplyse følgende til Deres forhandler ved bestillingen:
FIN // Lasten turvaistuimen toiminnan ja turvallisen käytön varmistamiseksi myös varaosien tai
lisävarusteiden asennuksen jälkeen anna jälleenmyyjälle seuraavat tiedot, kun tilaat osia:
manual_LC-090408-WEST-print.indd 107-110 08.04.09 11:31
_ DEUTSCH
VERWENDUNG DES LIFT CORE 01
MONTAGE DES LIFT CORE 02
SICHERN DES KINDES MIT DEM DREIPUNKTGURT 03
VERWENDUNG DER FIXIERGURTE (ZUBEHÖR) 04
PFLEGEANLEITUNG 06
WICHTIGE HINWEISE 06
ALLGEMEINE INFORMATIONEN 09
GARANTIE 10
_ VERWENDUNG DES LIFT CORE
Sie haben sich zur Sicherung Ihres Kindes für unseren Sitz CONCORD LIFT
CORE entschieden. Das Produkt wird unter Einhaltung einer sorgfältigen
Qualitätskontrolle hergestellt. Seine optimalen Sicherheitseigenschaften kann
es erst dann zur Wirkung bringen, wenn es vorschriftsgemäß verwendet
wird. Achten Sie deshalb auf die korrekte Einhaltung der Einbau- und
Bedienungsanleitung.
Der Sitz kann auf allen Plätzen des Fahrzeuges verwendet werden, die mit
einem Dreipunktgurt ausgestattet sind. Aus unfallstatistischen Gründen
empfehlen wir den Platz hinter dem Beifahrersitz.
Der Sitz besteht im wesentlichen aus drei Teilen:
der Rückenstütze, der Komfortsitzerhöhung und dem 7-fach verstellbaren
Kopfteil mit integriertem Schulterteil. Weiterhin ist er mit einer
Fahrzeugsitzanpassung ausgestattet, die den Einbau erleichtert.
1
manual_LC-090408-WEST-print.indd 1 08.04.09 11:29
_ MONTAGE DES LIFT CORE (ABB. 6/7)
Stellen Sie den LIFT CORE in Fahrtrichtung auf den Fahrzeugsitz
bzw. die Sitzbank. Der LIFT CORE lehnt sich dabei aufgrund seiner
Neigungsverstellung an die Fahrzeugrückenlehne an. Weiterhin kann der
Stützkeil (H) für eine erweiterte Neigungsstellung ausgeklappt werden und
liegt dabei unten an der Fahrzeugrückenlehne an.
2

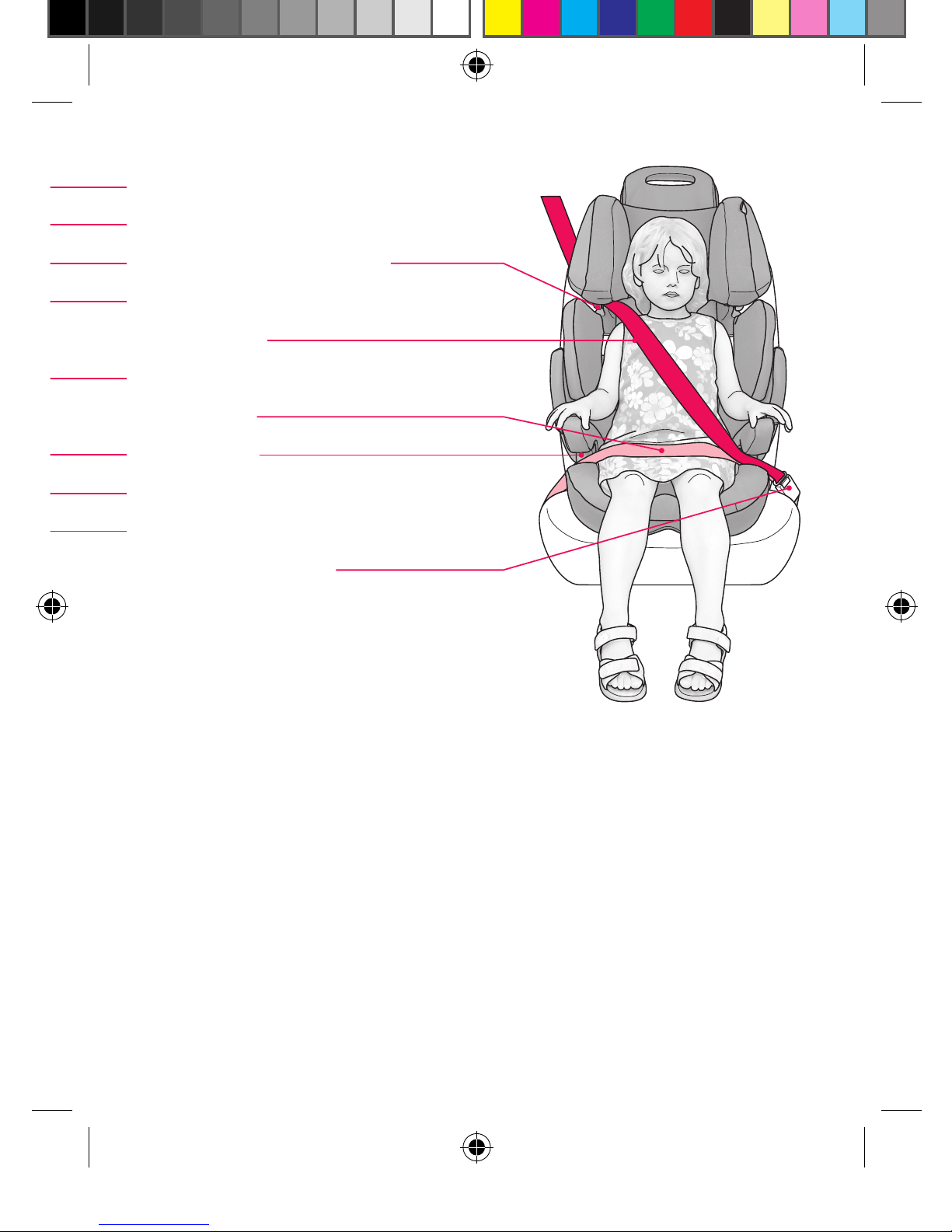

AKopfteil
BVerstellgriff
CSchultergurt-Durchführung
C1 Sicherungshaken
DDiagonalgurt
ERückenstütze
FBeckengurt
GGurtöffnung
HStützkeil mit Bedienungsanleitung
ISitzschale
J Fahrzeuggurtschloss
manual_LC-090408-WEST-print.indd 2 08.04.09 11:29
Bei Fahrzeugen mit Serienkopfstütze kann durch Verstellen bzw. Demontage
dieser Stützen ein besserer Einbau des Sitzes erzielt werden. Beachten Sie,
dass die Fahrzeugkopfstütze wieder in der korrekten Position eingebaut
werden muss, wenn ein Erwachsener mitreist.
Der Sitz darf auch ohne Kind nicht unbefestigt im Fahrzeug transportiert
werden. Bei der Fahrt, bzw. einer Unfallsituation kann es sonst zu
Verletzungen bei Insassen kommen. Deshalb muss der Gurt während der
Fahrt immer geschlossen sein.
3
_ SICHERN DES KINDES MIT DEM DREIPUNKTGURT
Setzen Sie Ihr Kind tief in die Sitzfläche. Führen Sie den Dreipunktgurt vor
dem Kind zum Schloss und schließen Sie ihn wie beim Erwachsenen.
(Es muss ein deutliches Klicken zu hören sein.)
Positionieren Sie nun die Gurtbänder. Führen Sie den Beckengurt
(F) beidseitig, sowie den Diagonalgurt (D) auf der Schlossseite in die
Gurtöffnungen (G) der Sitzschale (I). Führen Sie den Diagonalgurt (D) in die
dafür vorgesehene Schultergurtdurchführung (C) ein. Achten Sie darauf, dass
der Gurt innerhalb des Sicherungshakens (C1) liegt.
Bringen Sie das Kopfteil in die passende Höhe, indem Sie den Verstellgriff
(B) drücken und das Kopfteil verschieben. Das Kopfteil ist 7-fach
höhenverstellbar und muss durch Loslassen des Verstellgriffes einrasten.
Die Schultergurtführung (C) sollte etwas höher als die Oberkante Schulter
liegen. Gleichzeitig soll der Schultergurt mittig zwischen Hals und
Schulteraußenkante verlaufen.
manual_LC-090408-WEST-print.indd 3 08.04.09 11:29
Straffen Sie den Gurt so, dass Beckengurt und Diagonalgurt gut anliegen
und achten Sie darauf, dass die Gurte nicht verdreht sind. Hierbei soll
der Beckengurt so tief wie möglich verlaufen. Sollte Ihr Fahrzeug mit
Gurthöhenversteller ausgerüstet sein, so bringen Sie ihn in die passende
Höhe.
Beim Aussteigen genügt es natürlich, nur das Schloss zu öffnen und das
Gurtband vor dem Kind vorbeizuführen. Zum Herausnehmen des
Schultergurtes aus der Führung wird der Sicherungshaken (C1) nach unten
gedrückt und der Gurt wird nach vorne herausgezogen (Abb. 3).
Achten Sie bei erneutem Gebrauch trotzdem immer auf die richtige
Positionierung der Gurtbänder. Der korrekte Einbau ist in Abb. 1 dargestellt.
Nicht zulässige Varianten sind in den Abb. 4 und 5 dargestellt. Sollten Zweifel
beim Einbau bestehen, wenden Sie sich zur Überprüfung an uns. Die Gurte
müssen durch die am Sitz rot markierten und in Abb. 1 und 2 dargestellten
Gurtführungen verlaufen. Andere Gurtverläufe dürfen nicht verwendet
werden.
4
_ VERWENDUNG DER FIXIERGURTE (ZUBEHÖR)
Für die Rückenstütze CONCORD LIFT CORE haben wir als Sonderzubehör
Fixiergurte entwickelt. Diese Gurte dienen dazu, die Positionierung des
Kinderautositzes zu unterstützen. Nachteile, die durch die unterschiedliche
Formgestaltung von Fahrzeugsitzen auftreten können, lassen sich durch die
Verwendung der Fixiergurte ausgleichen.
Wichtig: Die erwähnten Fixiergurte sind jedoch kein wesentlicher Bestandteil
des Sicherheitssystemes.
manual_LC-090408-WEST-print.indd 4 08.04.09 11:29
5
Wählen Sie zunächst den geeigneten Sitzplatz mit Dreipunktgurt in Ihrem
Fahrzeug. Achten Sie darauf, daß Sie an diesem Platz die Rückenlehne
des Fahrzeugsitzes mit den Fixiergurten umschlingen können. Ideal ist ein
Beifahrersitz oder eine umklappbare Rückbank.

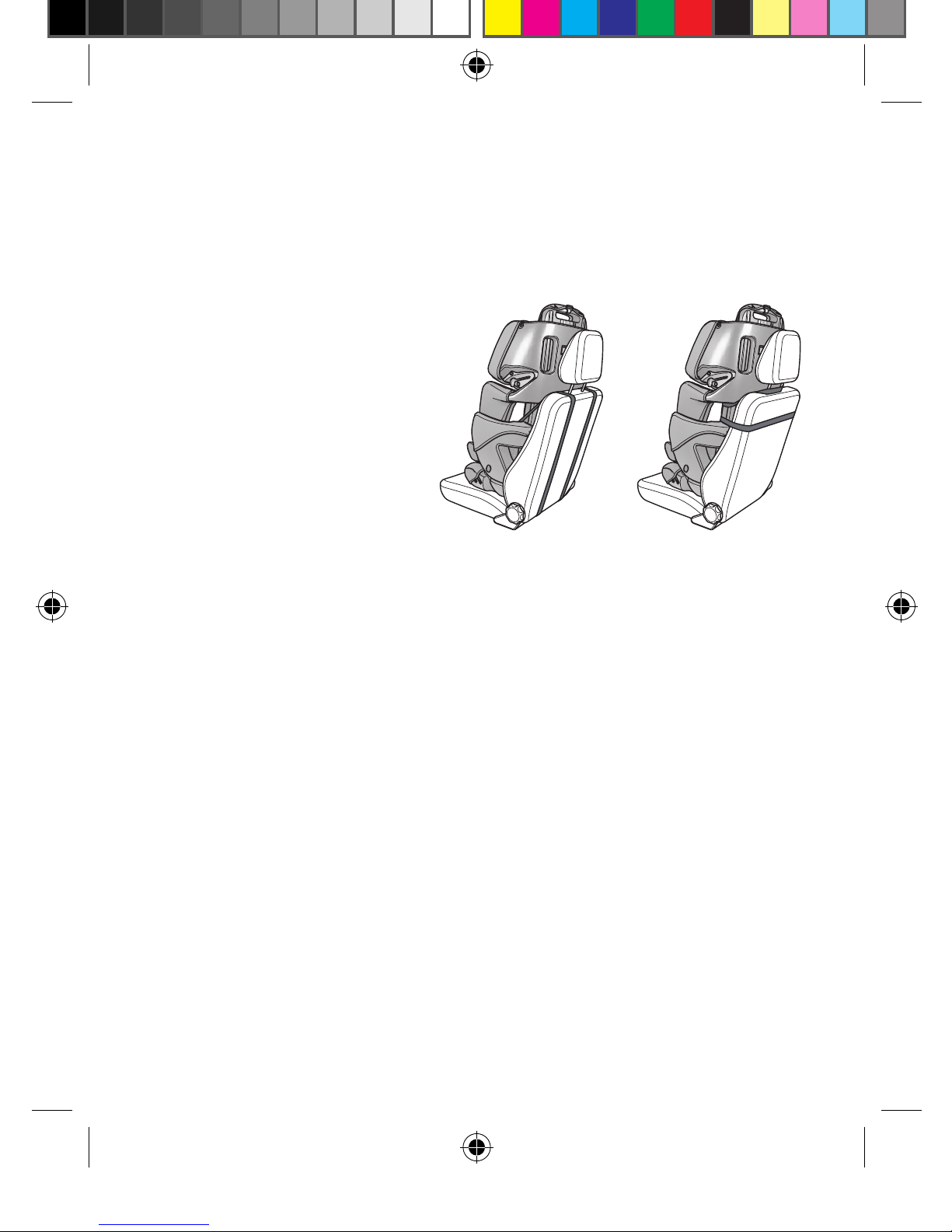

Unsere Skizzen zeigen Ihnen
einige Möglichkeiten der
Befestigung.
Zur Beachtung
• LegenSiedieGurtbandverschlüssemöglichstzugänglichundauf
ebene Flächen.
• DieGurtesollennichtverdreht,beschädigtodereingeklemmt
werden.
• DiefreienGurtendenmüssenimmergesichertsein.
• UmeventuellamFahrzeugsitzauftretendenScheuerstellen
vorzubeugen, empfehlen wir Ihnen, an kritischen Stellen weiches
Material dazwischen zu legen.
ACHTUNG!
DIE FIXIERGURTE KÖNNEN NICHT ZUR SICHERUNG DES KINDES
VERWENDET WERDEN!!!
Sollte ein im Fahrzeugsitz integrierter Airbag vorhanden sein, darf dieser nicht
mit dem Fixiergurt überdeckt oder in seiner Funktion beeinträchtigt werden.
manual_LC-090408-WEST-print.indd 5 08.04.09 11:29

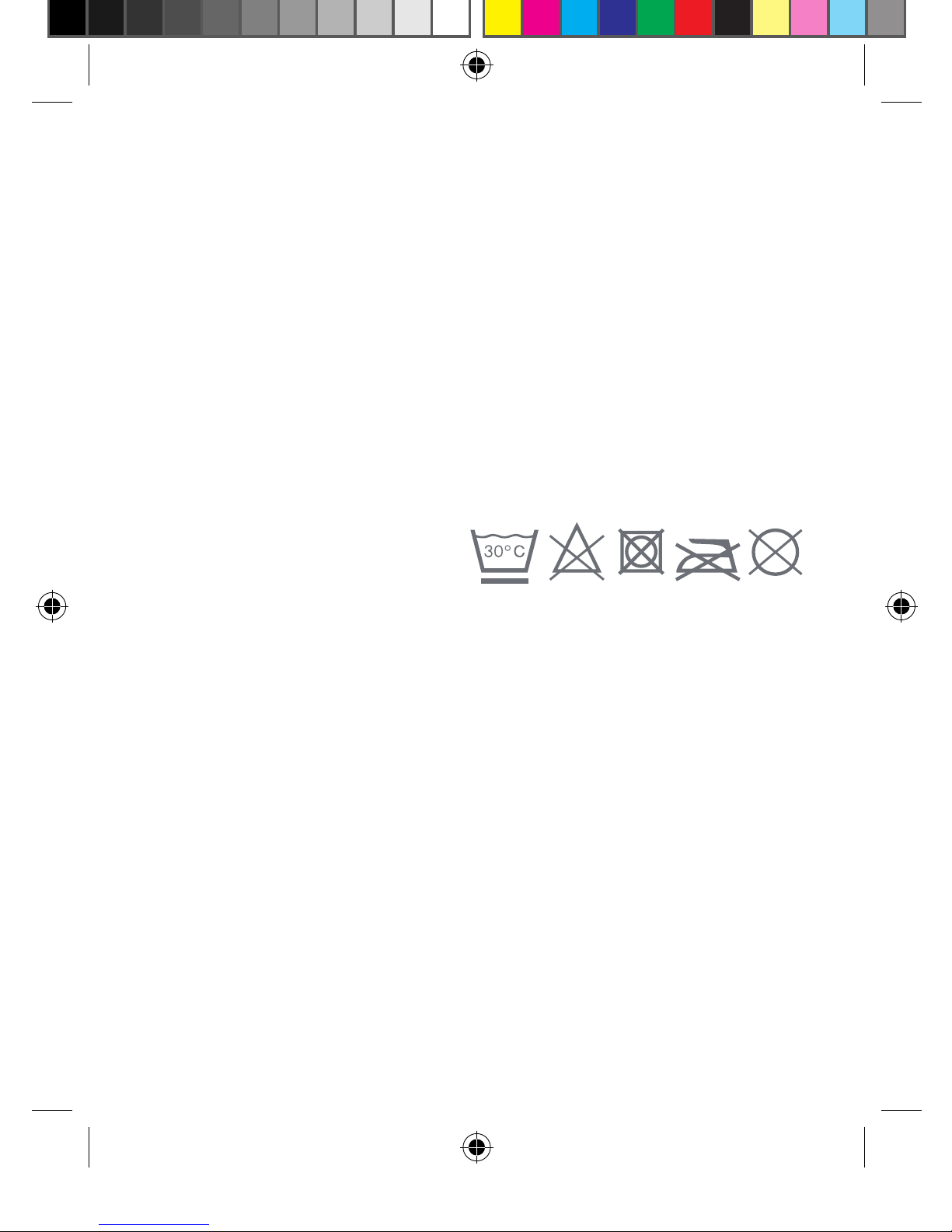

_ PFLEGEANLEITUNG
Abnehmen der Bezugsteile zum Waschen:
Der Bezug besteht aus fünf Teilen (Sitzschale, Rückenlehne, Kopfteil, und
zwei Schulterteile), welche mittels Klettband, Knopflöchern und Bändern am
Sitz befestigt sind. Nach Lösen dieser Verbindungen können die Bezugsteile
leicht abgenommen werden. Das Anbringen der Bezugsteile erfolgt in
umgekehrter Reihenfolge.
• InVerbindungmitFeuchtigkeit,insbesonderebeimWaschen,
können die Bezugsstoffe leicht abfärben.
• KeineLösungsmittelverwenden!
6
_ WICHTIGE HINWEISE
Zur Beförderung der Kinder im Fahrzeug sind die Hinweise im
Bedienungshandbuch des jeweiligen Fahrzeuges zu beachten.
• KinderhabeninJacken-undHosentaschenmanchmalGegenstände
(z.B. Spielzeug) oder tragen an Kleidungsstücken feste Teile (z.B.
Gürtelschnalle). Sorgen Sie dafür, daß diese Gegenstände nicht zwischen
Kind und Sicherheitsgurt geraten, sie könnten bei Unfällen unnötige
Verletzungen hervorrufen.
DieseGefahrengeltenimübrigenauchfürErwachsene!
manual_LC-090408-WEST-print.indd 6 08.04.09 11:29
7
• NatürlichsinddieKleinenoftsehrmunter.ErklärenSiedenKindern
deshalb, wie wichtig es ist, immer gut gesichert zu sein. So wird es
selbstverständlich, dass der Verlauf der Gurte nicht verändert werden darf
und das Schloß nicht geöffnet wird.
• DieSicherheitIhresKindesistnurdannoptimalgewährleistet,wenn
Einbau und Bedienung der Sicherheitseinrichtung vorschriftsmäßig
vollzogen wird.
• DieGurtbänderdesSystemsmüssenstraffundohneVerdrehungangelegt
werden und sind gegen Beschädigung zu schützen.
• SchützenSiedienichtstoffüberzogenenBereichedesRückhaltesystems
vor direkter Sonneneinstrahlung, damit sich Ihr Kind nicht verbrennen
kann.
• DasKinderrückhaltesystemdarfnichtdurchbeweglicheTeileim
Fahrzeuginnern oder durch Türen beschädigt oder eingeklemmt werden.
• NehmenSiekeineVeränderungamRückhaltesystemvor,Siegefährden
damit die Sicherheit Ihres Kindes.
• NacheinemUnfallistdasgesamteKinderrückhaltesystemzuerneuern,
oder zur Prüfung, mit einem Unfallbericht an den Hersteller einzusenden.
• InformierenSieauchIhrenBeifahrerüberdasHerausnehmendesKindes
bei Unfall und Gefahr.
• LassenSieIhrKindwedergesichertnochungesichertohneAufsichtim
Kinderautositz.
• SichernSiezurVerringerungdesVerletzungsrisikosbeieinemUnfall
Gepäck und andere Gegenstände.
• DieBedienungsanleitungmußstetsmitdemKinderautositzmitgeführt
werden.
• DieVerwendungvonZubehör-undAustauschteilenistunzulässigund
führt bei Zuwiderhandlung zum Erlöschen aller Garantie- und
Haftungsansprüche. Ausgenommen sind nur Original-Sonderzubehörteile
von CONCORD.
• PassendfürFahrzeugemitDreipunktgurt,dienachECE-Regelung16bzw.
vergleichbarem Standard geprüft sind.
manual_LC-090408-WEST-print.indd 7 08.04.09 11:29
Durch die sehr lange Anwendungszeit des Rückhaltesystems (LIFT CORE)
ist es natürlich, dass Sitzbezüge und sonstige Gebrauchsteile je nach
Benutzungsdauer und Gebrauchsintensität individuell unterschiedlich
verschleißen und auszutauschen sind. Pauschale Haltbarkeitsgarantien, die
über eine 6-monatige Gewährleistungsdauer hinausgehen, können daher
nicht gegeben werden. Wenden Sie sich zum Nachkauf bitte an Ihr Kinder-
und Baby-Fachgeschäft, an die Fachabteilungen der Warenhäuser, an den
Autozubehörmarkt oder an die Versandhäuser. Dort erhalten Sie auch das
komplette Zubehörprogramm für CONCORD Kinderautositze.
Das Schloß des Fahrzeuggurtes darf nicht über der Kante der
Beckengurtführung liegen. Im Zweifelsfall, bzw. bei Unklarheiten nehmen Sie
bitte mit der Firma CONCORD Kontakt auf. Die Gurte dürfen nur an den in
der Bedienungsanleitung angegebenen Positionen und Kontaktstellen am Sitz
verlaufen. Andere Gurtverläufe sind verboten.
Hat der verwendete Sitzplatz einen Front-Airbag, empfehlen wir den
Fahrzeugsitz ganz nach hinten zu stellen. Zusätzlich sind bei Fahrzeugen mit
Frontairbags und Seitenairbags die Hinweise im Bedienungshandbuch des
jeweiligen Fahrzeugs zu beachten. Dabei muss der Schultergurt (Diagonalgurt
E) von der Fahrzeughalterung nach vorne zur Schultergurtführung (C)
verlaufen. Gegebenenfalls Fahrzeugsitzposition korrigieren.
8
manual_LC-090408-WEST-print.indd 8 08.04.09 11:29
Inhaltsverzeichnis
Sprachen:
Andere CONCORD Autositz Handbücher
CONCORD
CONCORD TRANSFORMER XT Bedienungsanleitung
CONCORD
CONCORD ION Bedienungsanleitung
CONCORD
CONCORD TRANSFORMER XT - CAR FITTING LIST Bedienungsanleitung
CONCORD
CONCORD Hug Bedienungsanleitung
CONCORD
CONCORD ULTIMAX ISOFIX Bedienungsanleitung
CONCORD
CONCORD reverso.plus Bedienungsanleitung
CONCORD
CONCORD Transformer X-BAG Bedienungsanleitung
CONCORD
CONCORD ULTIMAX ISOFIX Bedienungsanleitung
CONCORD
CONCORD ABSORBER XT Bedienungsanleitung
CONCORD
CONCORD TRANSFORMER XT-PRO Bedienungsanleitung
CONCORD
CONCORD ULTIMAX Bedienungsanleitung
CONCORD
CONCORD ION Bedienungsanleitung
CONCORD
CONCORD TRANSFORMER T Bedienungsanleitung
CONCORD
CONCORD TRANSFORMER T PRO Bedienungsanleitung
CONCORD
CONCORD air.safe Bedienungsanleitung
CONCORD
CONCORD ULTIMAX - ANNEXE 171 Bedienungsanleitung
CONCORD
CONCORD Tranformer XT Bedienungsanleitung
CONCORD
CONCORD TRANSFORMER X Bedienungsanleitung
CONCORD
CONCORD PROTECTOR Bedienungsanleitung
CONCORD
CONCORD INTENSE Bedienungsanleitung
