Cyber Acoustics CA-3072 Bedienungsanleitung

CA-3072

Owner’s Guide

Powered Speaker System

Thank you!

Merci!

¡Gracias!

Getting Started

Pour commencer

Inicio

Or connect to headphone jack

Ou connecter à la prise casque

O conectar a la toma de auriculares

Connect to line-out source (green)

Connecter à la prise de sortie ligne (vert)

Conectar a la toma de salida (verde)

Connect to audio out source

Connecter à la prise de sortie audio

Conectar a la fuente de audio

Welcome.

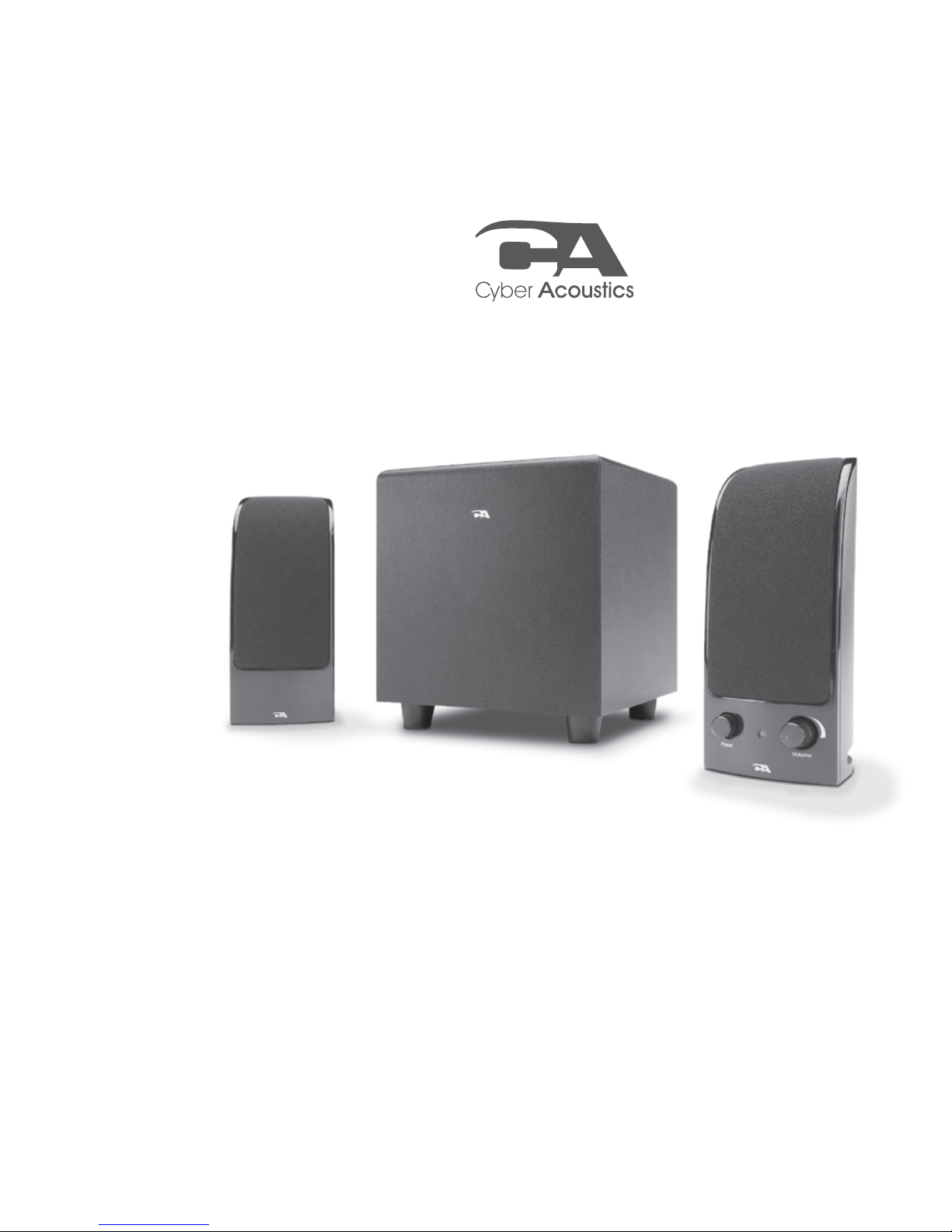

CA-3072

A Three-Piece Powered Speaker System

Introduction

This speaker system is designed to deliver superior audio performance to computers, smartphones, iPod®,

MP3 players, DVD players, and other portable audio devices. The system offers high efﬁcient, long excursion

drivers combined with a low distortion, high powered ampliﬁer that provides deep bass with clarity and

a greater dynamic audio range.

Box Contents

• 2 x satellite speakers

• Subwoofer

• AC Adapter

• Owner’s guide with connection diagram

Caution

• Do not plug the power supply in until all connections are made.

• Use only the AC power adapter supplied with these speakers.

• Keep speakers away from sources of extreme heat, such as stereo ampliﬁers, space heaters, stoves, and

heat vents.

• Use a dry cloth for cleaning. Do not wipe any part of the system with cleaning solvents, such as furniture wax,

bleach, benzene, acetone, or ammonia.

Speaker Preparation

• Subwoofer—place on the ﬂoor near a wall or corner, for optimum performance. Adjust distance from the

corner or wall to affect quality of bass performance as desired. Direct open port toward wall to increase

bass punch.

• Satellite Speakers—For best stereo separation, place on opposite sides of the listening device, computer,

or TV screen (as far apart as possible is usually best). For example, if you are listening to the speakers using

a laptop on a desk, place the left satellite speaker on the far left corner of the desk, and the right satellite

speaker on the far right corner of the desk.

Speaker Connection

You can connect these speakers to a variety of devices, such as laptop, computer, smartphone, iPod, MP3

player, CD player, DVD player, and other audio devices. Please read the following instructions along with the

diagrams provided to identify which diagram most closely matches your connection source.

Desktop computer

• Take the cable with the green plug and plug it into the green output/source jack in the back or front of the computer

(also referred to as the sound/audio out jack).

• Take the grey plug from the subwoofer and plug this into the “sub output” jack on the back of right speaker.

• Take the AC power adapter cord and plug the black plug into the back of the right Satellite speaker.

• Take the AC power adapter and plug into wall socket or power strip.

Smartphone, iPod, MP3 player, DVD Player, or CD player

• Take the cable with the green plug and plug it into the green output/source jack of the audio device.

• Take the grey plug from the subwoofer and plug this into the “sub output” jack on the back of right speaker.

• Take the AC power adapter cord and plug the black plug into the back of the right Satellite speaker.

• Take the AC power adapter and plug into wall socket or power strip.

Gaming system

• In order to connect these speakers to a game console, you will need a console gaming adapter, also

known as a “Y adapter”, which has dual-RCA outputs and is sold separately.

• Turn off the power to your gaming system.

• Take the red and white dual-RCA connections on the Y adapter, and plug them into the matching red and

white RCA jacks on your gaming system.

• Take the green stereo jack at the other end of the “Y” adapter and plug that into the cable with the green

plug coming from the back of the right speaker.

• Take the grey plug from the subwoofer and plug this into the “sub output”jack on the back of right speaker.

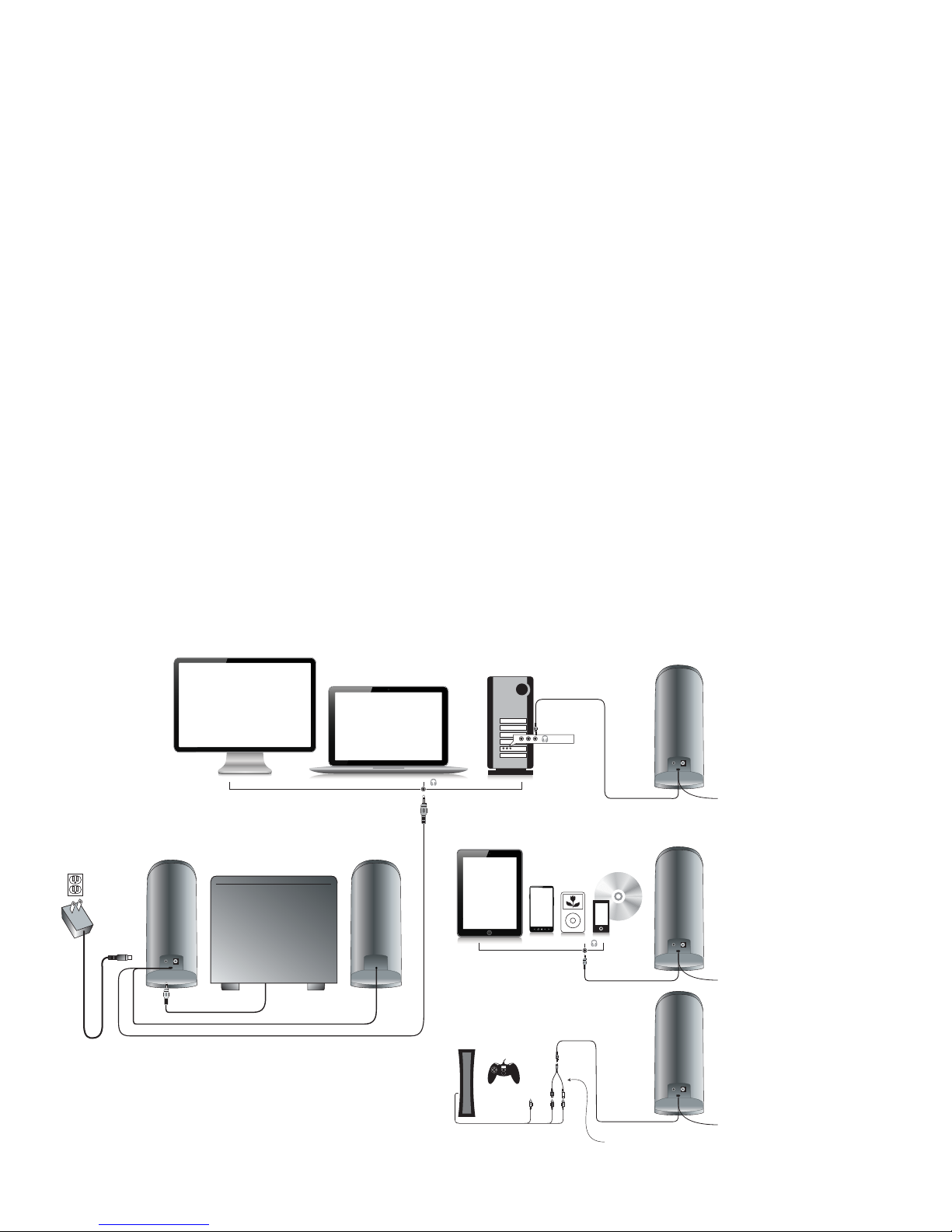

Connect to audio out source

Connect to

headphone jack

Connect to line-out source (green)

Connect to video

game output

YWR

RCA “Y” adapter cable

(not included)

Controls & features

• Power – The on/off button is on the right satellite speaker. Press in to turn on. Press again to turn the system off.

• Master Volume Control – This control is on the right satellite speaker and is indicated by the word “volume”.

Rotate clockwise to turn volume up or counter-clockwise to turn volume down.

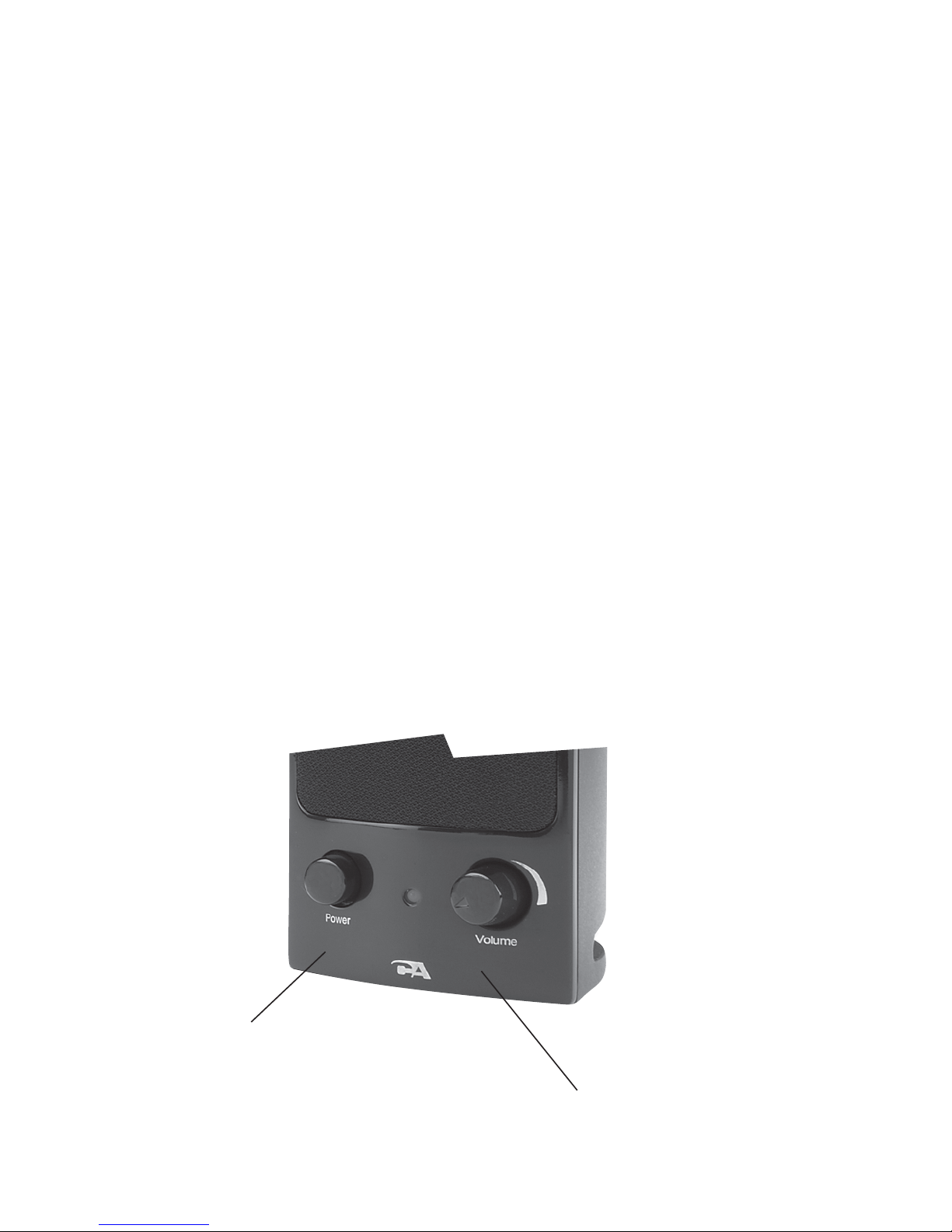

Power on / off

Master volume control

Troubleshooting

Symptom:

Speaker system will not power on.

Solution:

• Power button is not turned on. Press in and check for the blue LED indicator light to come on.

• Verify the AC power adapter is plugged into the wall outlet.

• Check if the wall outlet or power strip you are using is actually getting power, i.e. not a switched outlet.

Symptom:

Speaker does not produce sound.

Solution:

• Verify the speaker is getting power. Check above steps.

• Make sure the volume is turned up to audible listening level.

• Verify that all cables are plugged into the correct jacks.

• Many times users believe that the speakers are not working, when in fact they are having trouble with the

sound source. The most common problem when connecting to a computer is that the connections are

incorrect. Make sure you are connected to the audio output jack from your computer. Many times, this jack

will be green. Also, make sure your media device or CD/DVD device is playing and the software volume

settings are turned up and not muted.

• If you still have problems, disconnect the speaker source cable from your computer and connect to a

smartphone, iPod, or anything else with a 3.5mm headphone output. If your speakers work on this other

source, you know they are functioning as normal and the issue likely lies with your computer or the connections.

Symptom:

Sound is distorted.

Solution:

• Turn the volume down by 25% or 50%. If this does not work, also check the audio software volume level

and decrease it if necessary.

• Adjust the computer’s master volume control by balancing the volume until it’s at 50%, then adjust the

volume levels on the speakers.

If you have questions or need assistance with your speakers, we’re here to help.

Call 360-883-0333 during the hours of 8 am to 5 pm (United States PST) or send email to

[email protected]

iPod, iPhone, iPad, and iPad mini are a trademarks of Apple, Inc.

Merci !

CA-3072

Système d'enceintes 3 enceintes à alimentation intégrée

Introduction

Ce système d'enceintes haute efﬁcacité et à long déplacement est conçu pour apporter une haute performance

audio aux ordinateurs, smartphones, iPod®, lecteurs MP3 et DVD et autres dispositif audio portables.

Box Contents

• 2 enceintes satellites

• 1 subwoofer

• Adaptateur AC

• Guide de l'utilisateur avec schéma de branchement

Attention

• Ne pas brancher l'appareil sur la prise secteur avant d'avoir effectué toutes les connexions.

• Utilisez uniquement l'adaptateur AC fourni avec ces enceintes.

• Tenez les enceintes à l'écart de toute source de chaleur extrême telle qu'ampliﬁcateur stéréo, chauffage,

poêle ou bouches d'air.

• Nettoyez l'appareil à l'ide d'un chiffon sec. N'essuyez aucune partie de ce système avec un solvant tel que cire

à meubles, javel, benzène, acétone ou ammoniac.

Placement des enceintes

• Subwoofer : pour une performance optimale, placez le subwoofer par terre près d'un mur ou dans un angle.

Réglez la distance depuis le mur ou l'angle pour obtenir le meilleur rendement des basses. Orientez l'évent vers

le mur pour augmenter la percussion des basses.

• Enceintes satellites—pour un effet stéréo optimal, placez les enceintes de part et d'autre de la source audio,

ordinateur ou écran TV (de préférence à une distance maximum l'une de l'autre). Par exemple, si vous utilisez

les enceintes avec un ordinateur portable placé sur un bureau, placez l'enceinte de gauche dans l'angle gauche

le plus éloigné et l'enceinte droite dans l'angle droit le plus éloigné.

Connexion des enceintes

Vous pouvez connecter ces enceintes à divers dispositifs tels qu'ordinateurs portables, ordinateurs de bureau,

smartphones, iPods, lecteurs MP3, CD et DVD et autres dispositifs audio. Veuillez consulter les instructions

suivantes et les schémas pour trouver le schéma qui ressemble le plus à votre installation.

Ordinateur de bureau

• Branchez le câble avec la ﬁche verte sur la prise de sortie/source verte situé sur la façade ou à l'arrière du boîtier

(appelé également la prise de sortie son/audio).

• Fiche grise du haut-parleur des très basses fréquences dans la prise “sub output” à l'arrière de l'enceinte droite.

• Branchez la ﬁche noire de l'adaptateur AC à l'arrière de l'enceinte satellite droite.

• Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise.

Smartphone, iPod, lecteur MP3/CD/DVD

• Branchez le câble avec la ﬁche verte sur la prise de sortie/source verte du dispositif audio.

• Fiche grise du haut-parleur des très basses fréquences dans la prise “sub output” à l'arrière de l'enceinte droite.

• Branchez la ﬁche noire de l'adaptateur AC à l'arrière de l'enceinte satellite droite.

• Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise.

Console de jeux

• Pour connecter ces enceintes à une console de jeux, vous aurez besoin d'un câble adaptateur pour console

(câble en ""Y"") avec deux ﬁche RCA (vendu séparément).

• Mettez votre console de jeux hors tension.

• Branchez les deux ﬁches RCA, rouge et blanc, du câble adaptateur en ""Y"" sur les deux prises RCA

correspondantes sur la console de jeux.

• Branchez la ﬁche stéréo verte à l'autre extrémité du câble en ""Y"" sur la prise verte.

• Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une ﬁche verte sur la prise stéréo verte à l'autre

extrémité de l'adaptateur “Y”.

• Fiche grise du haut-parleur des très basses fréquences dans la prise “sub output” à l'arrière de l'enceinte droite.

Connecter à la prise de sortie audio

Connecter à

la prise casque

Connecter à la prise de sortie ligne (vert)

Connecter à la prise

de sortie de la console

de jeux.

YWR

Câble adaptateur RCA

en "Y" (non fourni)

Commandes & fonctionnalités

• Marche/arrêt – Le bouton marche/arrêt est situé sur l'enceinte satellite droite. Appuyez pour allumer. Appuyez de

nouveau pour éteindre le système.

• Commande principale du volume – La commande est située sur l'enceinte satellite droite, identiﬁée par le

marquage “volume”. Tournez la commande dans le sens des aiguilles d'une montre pour augmenter le volume,

et dans le sens inverse pour le diminuer.

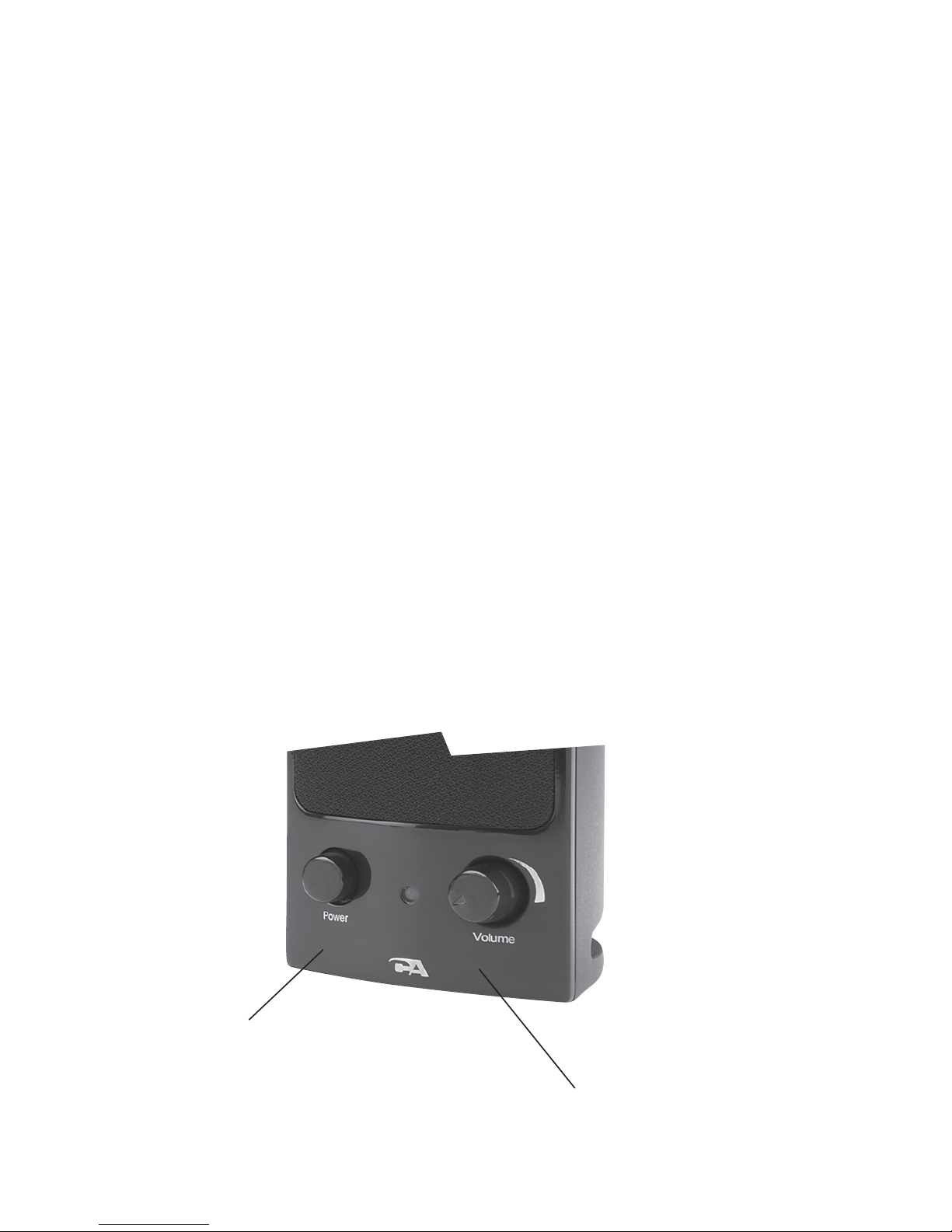

Commutateur

Marche/Arrêt

Commande principale du volume

Dépistage des pannes

Symptôme

Le système d'enceintes ne s'allume pas.

Solution :

• L'interrupteur marche/arrêt est en position arrêt. Appuyez sur l'interrupteur et vériﬁez le bon allumage du

voyant LED bleu.

• Vériﬁez le branchement de l'adaptateur AC sur la prise secteur.

• Vériﬁez que la prise secteur ou le bloc prise est alimenté (prise non*commandée par un interrupteur).

Symptôme :

L'enceinte ne produit aucun son

Solution :

• Vériﬁez l'alimentation de l'enceinte en suivant les étapes ci-avant.

• Assurez-vous que la commande du volume est réglé à un niveau d'écoute.

• Vériﬁez que tous les câbles sont correctement branchés.

• Fréquemment, les problèmes liés au son proviennent non des enceintes mais de la source audio. Le problème

le plus fréquent est dû à un mauvais branchement des câbles. Vériﬁez que les enceintes sont bien branchées

sur la prise sortie audio de votre ordinateur. Normalement, cette prise est identiﬁée par sa couleur verte.

Vériﬁez également que votre lecteur média ou CD/DVD est en mode lecture et que les commandes logicielles

du volume sont réglées pour une écoute normale et non en sourdine.

• Si les problèmes persistent, débranchez le câble de votre ordinateur, puis branchez à sa place un smartphone,

iPod ou autre appareil doté d'une prise casque de 3,5mm. Si les enceintes fonctionnent avec cette source

audio, vous savez que le problème provient de votre ordinateur ou des connexions.

Symptôme :

Le son est déformé

Solution :

• Réduisez le niveau du volume de 25 ou 50%. Si le problème n'est toujours pas résolu, vériﬁez également le

niveau du volume logiciel et réduisez celui*ci si nécessaire.

• Réglez la commande principal du volume de l'ordinateur à 50% de son maximum, puis ajustez ensuite le

volume des enceintes.

Si vous avez des questions ou avez besoin d'assistance, nous sommes à votre écoute. Appelez-nous au

360-883-0333 entre 08:00 et 17:00 (fuseau horaire PST) ou contactez-nous par e-mail à

[email protected]

iPod, iPhone, iPad et iPad Mini sont des marques commerciales d'Apple Inc.

Inhaltsverzeichnis

Sprachen:

Andere Cyber Acoustics Lautsprechersystem Handbücher

Cyber Acoustics

Cyber Acoustics CA-3550 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2012 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3000 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics Performance 2.0 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3698 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3080 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2012 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2022 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2011 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-5648 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-5001 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3892 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3052BT Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2018 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2890PRO Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3618 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2018 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3602 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3098 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-SP24 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3858BT Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2014 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3892 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2022 Bedienungsanleitung

Beliebte Lautsprechersystem Handbücher anderer Marken

JVC

JVC CA-MXK5R Bedienungsanleitung

LG NB4532B Bedienungsanleitung

JVC

JVC CA-FSH100 Bedienungsanleitung

5Core

5Core Pro Series Bedienungsanleitung

EAW

EAW MQV1394e Bedienungsanleitung

Lynx

Lynx GXR-LA10A Bedienungsanleitung

iLive

iLive ITB066B Bedienungsanleitung

RDX

RDX QuickStation 4 Bedienungsanleitung

Electro-Voice

Electro-Voice S-122 Bedienungsanleitung

Sven

Sven SPS-619 GOLD Bedienungsanleitung

Pioneer

Pioneer CS-7070 Bedienungsanleitung

EAW

EAW UB82e Bedienungsanleitung

Sondpex

Sondpex Active Speaker System and Digital Music... Bedienungsanleitung

JVC

JVC NX-PN7 Bedienungsanleitung

Marshall Amplification

Marshall Amplification AR-DM61-BT Bedienungsanleitung

Yamaha

Yamaha NX-A01 - Speaker Sys Bedienungsanleitung

SE Audiotechnik

SE Audiotechnik I-LINE Bedienungsanleitung

Gemini

Gemini WRX-843 Series Bedienungsanleitung
