CA-3892

Three-Piece Audio System

INTRODUCTION

BOX CONTENTS

CAUTION

SPEAKER PREPARATION

Welcome to the Cyber Acoustics CA-3892 speaker system

This three-piece system is designed to deliver superior audio performance to computers,

iPod®, MP3 players, DVD players, and other portable audio devices The system offers high

efficient, long excursion drivers combined with a low distortion, high powered amplifier that

provides deep base with clarity and greater dynamic range

 Two Satellite Speakers

 One Subwoofer

 AC Adapter

 Cables

 MP3 cradle

 Owners Guide with connection diagram

 Read Instru tions Carefully  All safety and operating instructions should be read before this

device is operated

 Power Supply  Do not plug power supply in until all connections are made

 Power Sour es  Use only the AC power adapter supplied with these speakers Cyber

Acoustics will not be held responsible for damage caused by another power supply

 Heat  Keep speakers out of extreme heat, and away from sources producing extreme

heat, such as, space heaters, radiators, stoves, and other devices emitting heat

 Water and Moisture  Keep speakers out of the rain and humid conditions to avoid electric

shock Keep speakers away from water, such as, sinks, bathtubs, swimming pools, washing

machines, tubs of water, etc in order to avoid electric shock Keep water from dripping

on the device, do not put objects containing water, such as vases on top of the device,

and do put the device near standing water

 Cleaning  Use a dry cloth for cleaning Do not wipe any part of the system with cleaning

solvents, such as, furniture wax, bleach, benzene, or ammonia

 Subwoofer  Place on the floor, near a wall, for optimum performance

 Satellite Speakers  Usually are placed on opposite sides of the listening device As far apart

as possible is usually best An example would be listening to the speakers using a computer:

Place the left satellite speaker on the far left corner of the desk Place the right satellite

speaker on the far right corner of the desk

All manuals and user guides at all-guides.com

SPEAKER CONNECTION

There are a variety of devices these speakers can connect to, such as, CD players, iPod, DVD

players, MP3 players and portable audio devices Please read the step by step instructions

along with the diagrams provided to identify which diagram most closely matches your

source

 Desktop Computers 

o Take the cable with the green plug coming from the back of the right speaker and plug

this into the green output/source jack in the back or front of the computer tower, also

referred to as the sound/audio out jack

o Take the red plug from the right satellite speaker and plug this into the DIN jack labeled

To Right Speaker on the back of subwoofer

o Take the AC power adapter cord and plug the black plug into the back of the subwoofer

o Take the AC power adapter and plug into wall socket or power strip

 CD player, DVD player, MP3 player 

o Take the cable with the green plug coming from the back of the right speaker and plug

this into the headphone jack of the audio device

o Take the red plug from the right satellite speaker and plug this into the DIN jack labeled

To Right Speaker on the back of subwoofer

o Take the AC power adapter cord and plug the black plug into the back of the subwoofer

o Take the AC power adapter and plug into wall socket or power strip

 Gaming System 

o A Console Gaming Adapter, also known as, a Y adapter, has dual-RCA outputs and is

needed to connect these speakers to a gaming system The adapter is sold separately

o Turn off the power to your gaming system

o Take the end of the Y adapter with the dual-RCA outputs, one red, one white Plug these

outputs into the matching red and white RCA jacks on the gaming system

o Take the green stereo jack at the other end of the Y adapter and plug that into the

cable with the green plug coming from the back of the right speaker

o Take the red plug from the right satellite speaker and plug this into the DIN jack labeled

To Right Speaker on the back of subwoofer

source

Connecting

to source

(green)

Connecting

to source

To video

All manuals and user guides at all-guides.com

MICRPHONE PASS THROUGH CONNECTION

CONTROLS & FEATURES

 Power  The on/off button is on the side of the right satellite speaker Press in to turn on Press

again to turn the system off

 Master Volume Controls  These controls are on the side of the right satellite speakers and

are indicated by the word Master vol Press + control in to increase volume and press

- bottom control to decrease volume

 Bass Volume Control  This control works similarly to the master volume control Press + or

- control to increase or decrease bass as preferred

 Headphone Input Ja k  The right satellite speaker has a headphone input jack Connect

your favorite headphones to this jack and they will mute the speaker system automatically

The volume control can then be used to turn up or down the volume to your headphones

The auxiliary input jack allows connection of a second source An example of this would be

your speakers are connected to your computer, so the second 3 5mm input jack on the side

of the speaker allows you to quickly connect an MP3 player and will override your computer

source connection while its plugged in

AUXILIARY INPUT CONNECTION

 This feature allows you to have a cable connected from the back of the speaker running

down to your CPU and connect to the microphone input

 You can then quickly plug a microphone into your speaker, which allows easy desktop

access This pass through feature is the same as connecting a microphone directly into

your computer

Connecting to headphone output

from your favorite device

Connecting

to mic IN (pink)

Vo ume up

Vo ume down

Bass up

Bass down

Power on/off

Headphone input jack

All manuals and user guides at all-guides.com

TROUBLE SHOOTING

Symptom So ution

Speaker System Will

Not Power On

Power button is not turned on Press in and check for blue LED

indicator light to come on

Check if the wall outlet or power strip you are using is actually

getting power

Verify the AC power adapter is plugged into the back of the

subwoofer and its plugged into the wall outlet Verify you are using

our Cyber Acoustics AC adapter; it will have our business name

on it

Speaker Does Not

Produce Sound

Sound Is Distorted

If you have questions or need assistance with your speakers, please call or consult our website

for further troubleshooting tips

Telephone:

(USA) 360 823 4100

Website: www cyberacoustics com

iPod is a trademark of Apple Inc , registered in the U S and other countries

Verify the speaker is getting power Check above steps

Make sure the volume is turned up to audible listening level

Verify that all cables are plugged into the correct jacks

Many times users believe the speakers are not working, when in

fact they are having trouble with the sound source The most

common problem when connecting to a computer sound card

is the connections are incorrect Make sure you are connected

to the audio output jack from your computer sound card Many

times it has a green color to it Also, make sure your media device

or CD/DVD device is playing and the volume settings are turned

up and not muted

If you still have problems, disconnect the speaker source cable

from your computer and connect to a MP3, CD player, or anything

else with a 3 5mm headphone jack If your speakers work on this

other source, you know the speakers are okay and the problem

lies with your computer or the connections

Turn the volume down ¼ to ½ levels If this does not work, also

check the computer operating system volume level and decrease

it if necessary

Adjust the computers master volume control by balancing the

volume until its centered, then adjust the volume levels on the

speakers

All manuals and user guides at all-guides.com

CA-3892

Système audio à 3 enceintes

INTRODUCTION

CONTENU DE L'EMBALLAGE

ATTENTION

Bienvenue au système d'enceintes Cyber Acoustics CA-3892

Ce système à trois enceintes est conçu pour assurer une performance audio de qualité

supérieure, en association avec un ordinateur, iPod®, lecteur MP3 ou DVD, ou tout autre

source audio portable Le système comporte des haut-parleurs à haute excursion et à haut

rendement, associés à un amplificateur puissant à faible distorsion pour des graves sonores

et claires et une plage dynamique plus étendue

 Deux enceintes

 Un subwoofer

 Adaptateur AC

 Câbles

 Support MP3

 Guide de l'utilisateur avec schéma de branchement

 Lisez attentivement les instru tions  Lisez toutes les consignes de sécurité et instructions

avant d'utiliser cet appareil

 Bran hement se teur  Effectuez tous les branchements avant de brancher sur le secteur

 Alimentation  Utilisez uniquement l'adaptateur AC fourni avec ces enceintes Cyber

Acoustics ne pourra être tenu responsables des dommages dus à l'utilisation d'une autre

source d'alimentation quelconque

 Chaleur  Ne pas exposer les enceintes aux extrêmes de chaleur, ni aux sources de

chaleur extrême telles que, radiateurs rayonnants ou soufflants, cuisinières et autres appareils

émetteurs de chaleur

 Eau et humidité  Pour éviter tout risque d'électrisation, ne pas exposer les enceintes à

la pluie ou à un environnement humide Pour éviter tout risque d'électrisation, tenez les

enceintes à l'écart des récipients contenant de l'eau, tels qu'éviers, baignoires, piscines,

machines à laver, bassines etc Ne pas laisser l'eau goutter sur l'appareil; ne pas placer

un récipient contenant de l'eau, tel qu'un vase, sur l'appareil et ne pas placer l'appareil

à proximité d'un volume d'eau

 Nettoyage  Nettoyez l'appareil à l'aide d'un chiffon doux sec Ne pas nettoyer une partie

quelconque du système avec un solvant, tel que la cire pour meubles, l'eau de javel, le

benzène ou l'ammoniac

 Subwoofer  Pour une performance optimale, placez le subwoofer

par terre, près d'un mur

 En eintes satellites  Pour une écoute optimale, les enceintes

satellites doivent être placées de part et d'autre de la source

audio, aussi loin que possible l'une de l'autre Par exemple, lors

du branchement sur un ordinateur, placez l'enceinte gauche

dans l'angle à l'extrémité gauche du bureau et l'enceinte droite

dans l'angle à l'extrémité droite du bureau

POSITIONNEMENT DES ENCEINTES

All manuals and user guides at all-guides.com

all-guides.com

Les enceintes peuvent être connectées à un grand nombre de sources audio, telles que

lecteurs CD, iPods, lecteurs DVD, lecteurs MP3 et sources audio portables Référez-vous aux

instructions montrant les étapes de connexion et le schéma qui se rapporte à votre installation

 Ordinateur de bureau 

o Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une fiche verte, sur la

prise sortie/source verte dénommée également "prise son/audio"- sur la façade, ou à

l'arrière, de l'ordinateur

o Branchez le câble sortant de l'enceinte satellite droite et muni d'une fiche rouge, sur la

prise DIN à l'arrière du subwoofer, marqué To Right Speaker

o Branchez la fiche noire de l'adaptateur AC à l'arrière du subwoofer

o Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise

 Le teur CD, DVD ou MP3 

o Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une fiche verte, sur la

prise casque de la source audio

o Branchez le câble sortant de l'enceinte satellite droite et muni d'une fiche rouge, sur la

prise DIN à l'arrière du subwoofer, marqué To Right Speaker

o Branchez la fiche noire de l'adaptateur AC à l'arrière du subwoofer

o Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise

 Jeux vidéo 

o Pour le branchement de ces enceintes à une console de jeux, un adaptateur de console

vidéo (ou adaptateur en Y) disposant de deux sorties RCA est nécessaire L'adaptateur

est vendu séparément

o Mettez votre console de jeux hors tension

o Prenez l'extrémité de l'adaptateur Y munie des deux sorties RCA, l'une rouge, l'autre

blanche, puis branchez ces fiches sur les prises RCA correspondantes de la console

o Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une fiche verte sur la

prise stéréo verte à l'autre extrémité de l'adaptateur Y

o Branchez le câble sortant de l'enceinte satellite droite et muni d'une fiche rouge, sur la

prise DIN à l'arrière du subwoofer, marqué To Right Speaker

BRANCHEMENT DES ENCEINTES

Connexion

à a source

Connexion à

a source (vert)

Connexion

à a source

Vers vidéo

All manuals and user guides at all-guides.com

Vo ume +

onnexion dire te mi ro "pass-thru"

COMMANDES & FONCTIONNALITÉS

Mar he/arrêt  Le bouton marche/arrêt est situé sur l'enceinte satellite droite Appuyez

pour allumer Appuyez de nouveau pour éteindre le système

Commande prin ipale du volume  La commande est située sur l'enceinte satellite droite,

identifiée par le marquage volume Tournez la commande dans le sens des aiguilles

d'une montre pour augmenter le volume, et dans le sens inverse pour le diminuer

Commande du volume des graves  Cette commande fonctionne de la même manière

que pour la commande principale Tournez la commande pour augmenter ou diminuer

le volume des graves

Prise entrée asque  L'enceinte satellite droite est munie d'une prise casque Lorsque v

us branchez votre casque sur cette prise, le son des enceintes est coupé automatiquemen

Commandez alors le volume du casque avec la commande

La prise d'entrée auxiliaire permet le branchement d'une deuxième source Par exemple, vos

enceintes sont connectées à votre ordinateur la deuxième prise 3,5 mm sur le côté de

l'enceinte permet le branchement rapide d'un lecteur MP3; celui-ci devient alors la source

prioritaire tant qu'il reste branché

onnexion entrée auxiliaire

 Cette prise vous permet de connecter l'enceinte à la prise d'entrée micro de votre

ordinateur

 Vous pouvez alors brancher rapidement un micro sur l'enceinte, et le commander facilement

via l'ordinateur Ceci équivaut à un branchement direct du micro sur l'ordinateur

Connecter à a sortie casque

de votre apparei préféré

Connexion

à mic IN (rose)

Vo ume -

Bass +

Bass -

A imentation marche/arrêt

Prise entrée casque

All manuals and user guides at all-guides.com

DÉPISTAGE DES PANNES

Symptôme Solution

Le système ne

s'allume pas

L'appareil n'est pas sous tension Appuyez sur le bouton marche/arrêt

et vérifiez l'allumage du voyant LED bleu

Vérifiez que l'adaptateur AC est branché à l'arrière du subwoofer

et également sur la prise murale Vérifiez qu'il s'agit bien de

l'adaptateur AC Cyber Acoustics : notre nom devrait y être inscrit

L'enceinte n'émet

aucun son

Le son est déformé

Vérifiez que l'enceinte est sous tension Voir les étapes ci-dessus

Ajustez le volume à un niveau d'écoute normal

Vérifiez que les fiches sont branchées sur les bonnes prises

Souvent, la panne constatée est due à un problème au niveau

de la source audio Dans le cas d'un ordinateur, le problème le

plus courant est un branchement incorrect à la carte son Vérifiez

que vous avez bien branché le câble sur la sortie audio de la

carte son La prise est souvent marquée en vert Vérifiez également

que votre source audio ou lecteur CD/DVD est en lecture et que

le son est réglé à un niveau d'écoute et non coupé

Si le problème persiste, débranchez la source audio, puis branchez

à la place une autre source, telle qu'un lecteur MP3 ou CD, ou

tout autre appareil muni d'une prise casque 3,5 mm Si vos

enceintes marchent avec cette nouvelle source, l'origine du

problème est l'ordinateur ou les branchements, et non les enceintes

Vérifiez que la prise murale ou le bloc multiprises est bien sous

tension

Si vous avez des questions concernant vos enceintes, ou si vous avez besoin

d'assistance, veuillez nous appeler, ou bien consultez notre site web pour avoir

d'autres astuces de dépistage

Téléphone :

(USA) 360 823 4100

Site web : www cyberacoustics com

iPod est une marque de Apple Inc , déposée aux États-Unis et dans d'autres pays

Réglez le niveau du volume entre ¼ et ½ Si cela ne résout pas le

problème, vérifiez le niveau du volume de l'ordinateur et baissez

celui-ci si nécessaire

Réglez la commande principale du volume au milieu, puis ajustez

le volume sur les commandes des enceintes

All manuals and user guides at all-guides.com

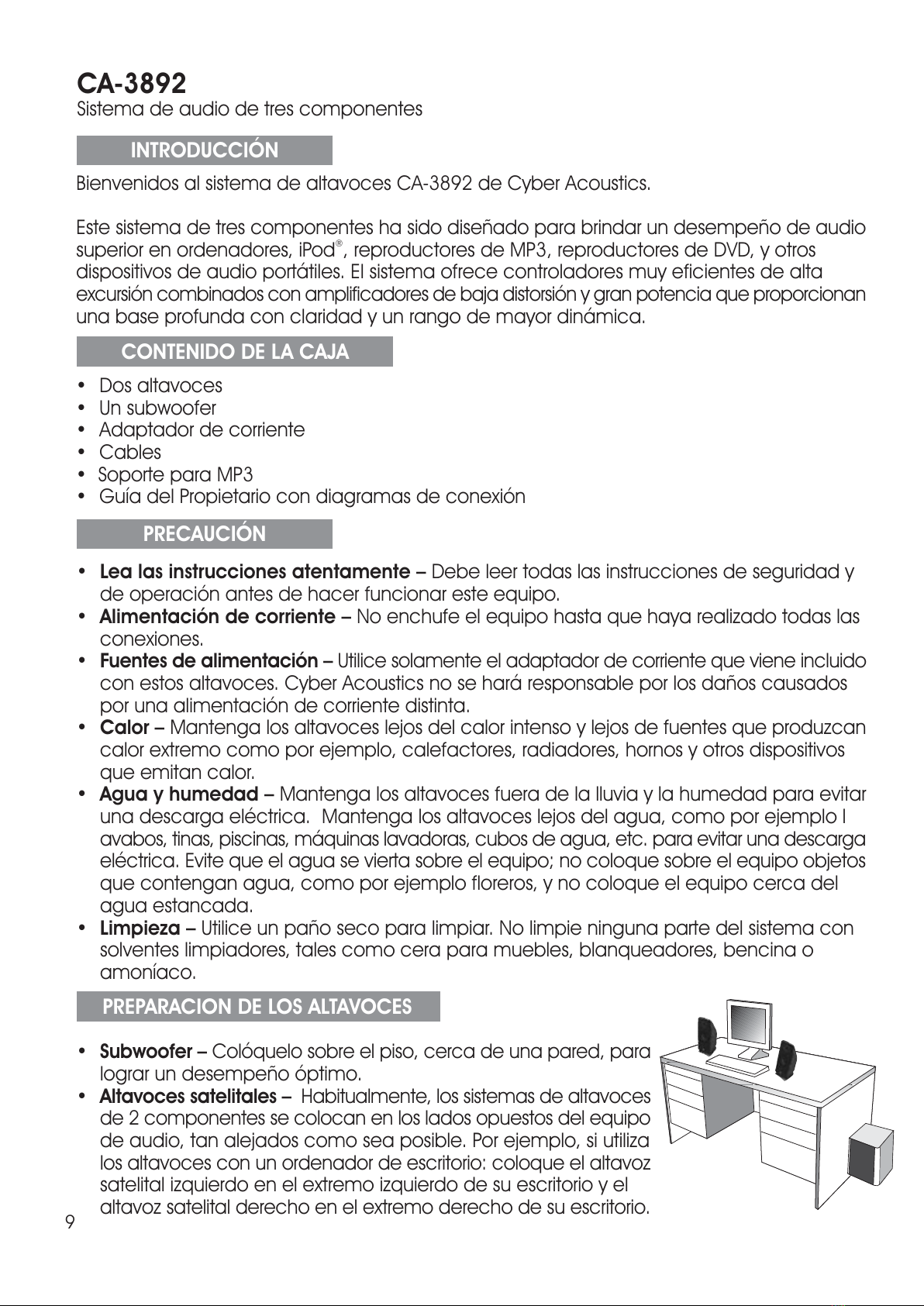

CA-3892

Sistema de audio de tres componentes

INTRODUCCIÓN

CONTENIDO DE LA CAJA

PRECAUCIÓN

PREPARACION DE LOS ALTAVOCES

Bienvenidos al sistema de altavoces CA-3892 de Cyber Acoustics

Este sistema de tres componentes ha sido diseñado para brindar un desempeño de audio

superior en ordenadores, iPod®, reproductores de MP3, reproductores de DVD, y otros

dispositivos de audio portátiles El sistema ofrece controladores muy eficientes de alta

excursión combinados con amplificadores de baja distorsión y gran potencia que proporcionan

una base profunda con claridad y un rango de mayor dinámica

 Dos altavoces

 Un subwoofer

 Adaptador de corriente

 Cables

 Soporte para MP3

 Guía del Propietario con diagramas de conexión

 Lea las instru iones atentamente  Debe leer todas las instrucciones de seguridad y

de operación antes de hacer funcionar este equipo

 Alimenta ión de orriente  No enchufe el equipo hasta que haya realizado todas las

conexiones

 Fuentes de alimenta ión  Utilice solamente el adaptador de corriente que viene incluido

con estos altavoces Cyber Acoustics no se hará responsable por los daños causados

por una alimentación de corriente distinta

 Calor  Mantenga los altavoces lejos del calor intenso y lejos de fuentes que produzcan

calor extremo como por ejemplo, calefactores, radiadores, hornos y otros dispositivos

que emitan calor

 Agua y humedad  Mantenga los altavoces fuera de la lluvia y la humedad para evitar

una descarga eléctrica Mantenga los altavoces lejos del agua, como por ejemplo l

avabos, tinas, piscinas, máquinas lavadoras, cubos de agua, etc para evitar una descarga

eléctrica Evite que el agua se vierta sobre el equipo; no coloque sobre el equipo objetos

que contengan agua, como por ejemplo floreros, y no coloque el equipo cerca del

agua estancada

 Limpieza  Utilice un paño seco para limpiar No limpie ninguna parte del sistema con

solventes limpiadores, tales como cera para muebles, blanqueadores, bencina o

amoníaco

 Subwoofer  Colóquelo sobre el piso, cerca de una pared, para

lograr un desempeño óptimo

 Altavo es satelitales  Habitualmente, los sistemas de altavoces

de 2 componentes se colocan en los lados opuestos del equipo

de audio, tan alejados como sea posible Por ejemplo, si utiliza

los altavoces con un ordenador de escritorio: coloque el altavoz

satelital izquierdo en el extremo izquierdo de su escritorio y el

altavoz satelital derecho en el extremo derecho de su escritorio

All manuals and user guides at all-guides.com

Andere Handbücher für CA-3892

Inhaltsverzeichnis

Sprachen:

Andere Cyber Acoustics Lautsprechersystem Handbücher

Cyber Acoustics

Cyber Acoustics CA-2806BT Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3080 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3892 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3001 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3698 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-SP24 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3618 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3858BT Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3602 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3000 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3550 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2026 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3698 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2022 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2890PRO Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3618 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2022 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3090 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-5648 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2022 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3698 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3602 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-3550 Bedienungsanleitung

Cyber Acoustics

Cyber Acoustics CA-2012 Bedienungsanleitung

Beliebte Lautsprechersystem Handbücher anderer Marken

JVC

JVC CA-MXK5R Bedienungsanleitung

LG NB4532B Bedienungsanleitung

JVC

JVC CA-FSH100 Bedienungsanleitung

5Core

5Core Pro Series Bedienungsanleitung

EAW

EAW MQV1394e Bedienungsanleitung

Lynx

Lynx GXR-LA10A Bedienungsanleitung

iLive

iLive ITB066B Bedienungsanleitung

RDX

RDX QuickStation 4 Bedienungsanleitung

Electro-Voice

Electro-Voice S-122 Bedienungsanleitung

Sven

Sven SPS-619 GOLD Bedienungsanleitung

Pioneer

Pioneer CS-7070 Bedienungsanleitung

EAW

EAW UB82e Bedienungsanleitung

Sondpex

Sondpex Active Speaker System and Digital Music... Bedienungsanleitung

JVC

JVC NX-PN7 Bedienungsanleitung

Marshall Amplification

Marshall Amplification AR-DM61-BT Bedienungsanleitung

Yamaha

Yamaha NX-A01 - Speaker Sys Bedienungsanleitung

SE Audiotechnik

SE Audiotechnik I-LINE Bedienungsanleitung

Gemini

Gemini WRX-843 Series Bedienungsanleitung
