CY3210-PSOCEVAL1 EVALUATION KIT

QUICK START GUIDE

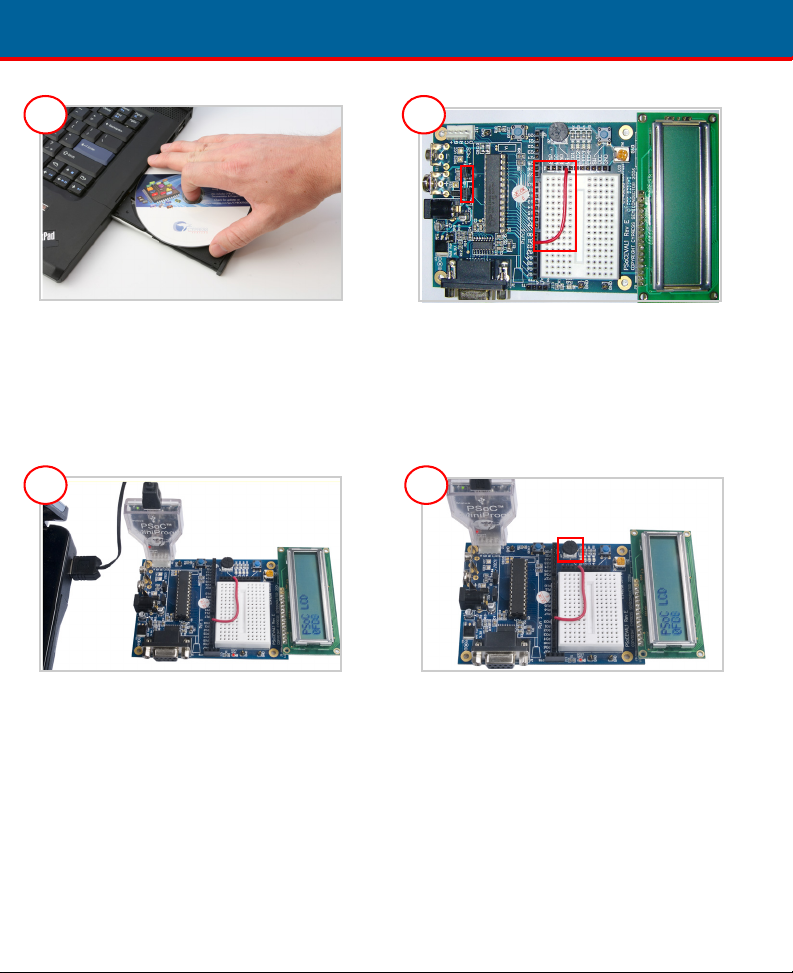

Insert the CY3210-PSoCEVAL1 kit CD in

the CD drive of your PC.

Install the kit contents, PSoC Designer,

and PSoC Programmer.

Remove CY3210-PSoCEVAL1 board from

its package.

Connect jumper (shunt) at JP1 and JP2.

Connect the single strand jumper wire

between P01 and VR.

Plug in the MiniProg to the ISSP header

on the CY3210-PSoCEVAL1 board.

Connect the MiniProg to the PC using

the USB cable provided with the kit.

Open PSoC Programmer; click on the

Toggle Power button to power the board.

Vary the potentiometer; the output hex

values are displayed on the LCD module.

1

2

3

4

© 2011 Cypress Semiconductor Corporation. All rights reserved. All trademarks or registered trademarks

referenced herein are the properties of their respective owners. DOC#: 001-66719 REV *B

www.cypress.com/go/CY3210-PSoCEVAL1

For the latest information about this kit visit

CY3210-PSOCEVAL1 EVALUATION KIT

QUICK START GUIDE

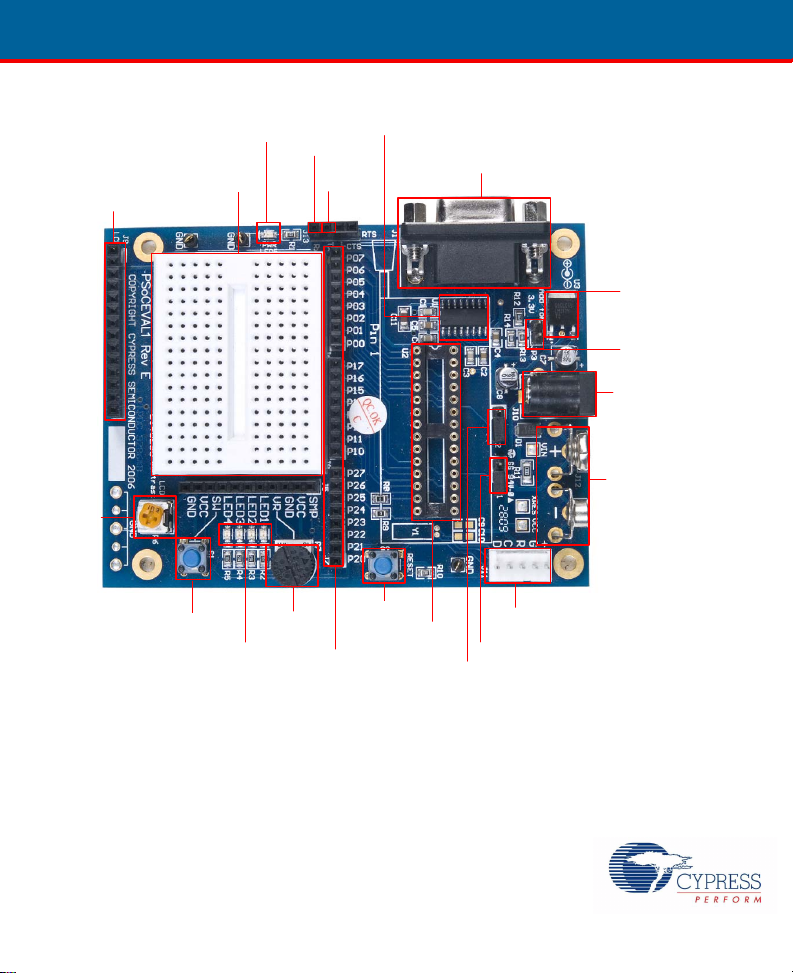

CY3210-PSoCEVAL1 Evaluation Kit Details

Character LCD

Interface

Prototyping Area

UART Rx Pin

RS-232 Interface

Power LED

Voltage Regulator

DC Supply Jack

Push Button Switch Potentiometer

(Analog Input)

LCD Contrast

Control

GPIO Expansion Port

Reset Switch

Chip Socket for

PSoC Device

ISSP Programming Header

9-V Battery

Terminals

JP2 connects P27 to UART Tx Pin

JP1 connects P16 to UART Rx Pin

UART Tx Pin

RS-232 Transceiver

Jumper (JP3) to select

Power Option (3.3 V/5 V)

LEDs
