Cypress CYW943907AEVAL1F Bedienungsanleitung

CYW943907AEVAL1F EVALUATION KIT QUICK START GUIDE

CYW943907AEVAL1F EVALUATION KIT

1. Register on Cypress WICED Community

and then download and install WICED

Studio 5.0 (or later) at

www.cypress.com/products/wiced-software.

2. Plug the kit into a USB port on your

computer.

3. Open a Serial Terminal Emulator with a

baud rate of 115200.

4. Every 5 seconds the kit will scan for

Wi-Fi networks.

Note : If drivers do not install automatically,

they can be found in the SDK installation folder

www.cypress.com/CYW943907AEVAL1F

Kit Contents:

1 CYW943907AEVAL1F

Evaluation board

2 USB Standard-A to Micro-B cable

3 Quick Start Guide (this document)

1 2

1. Download the kit user guide from

www.cypress.com/CYW943907AEVAL1F.

2. Follow the instructions in the user guide

to program the kit, and use the provided

examples.

3. The example pre-programmed into the

kit is called snip.scan in WICED Studio.

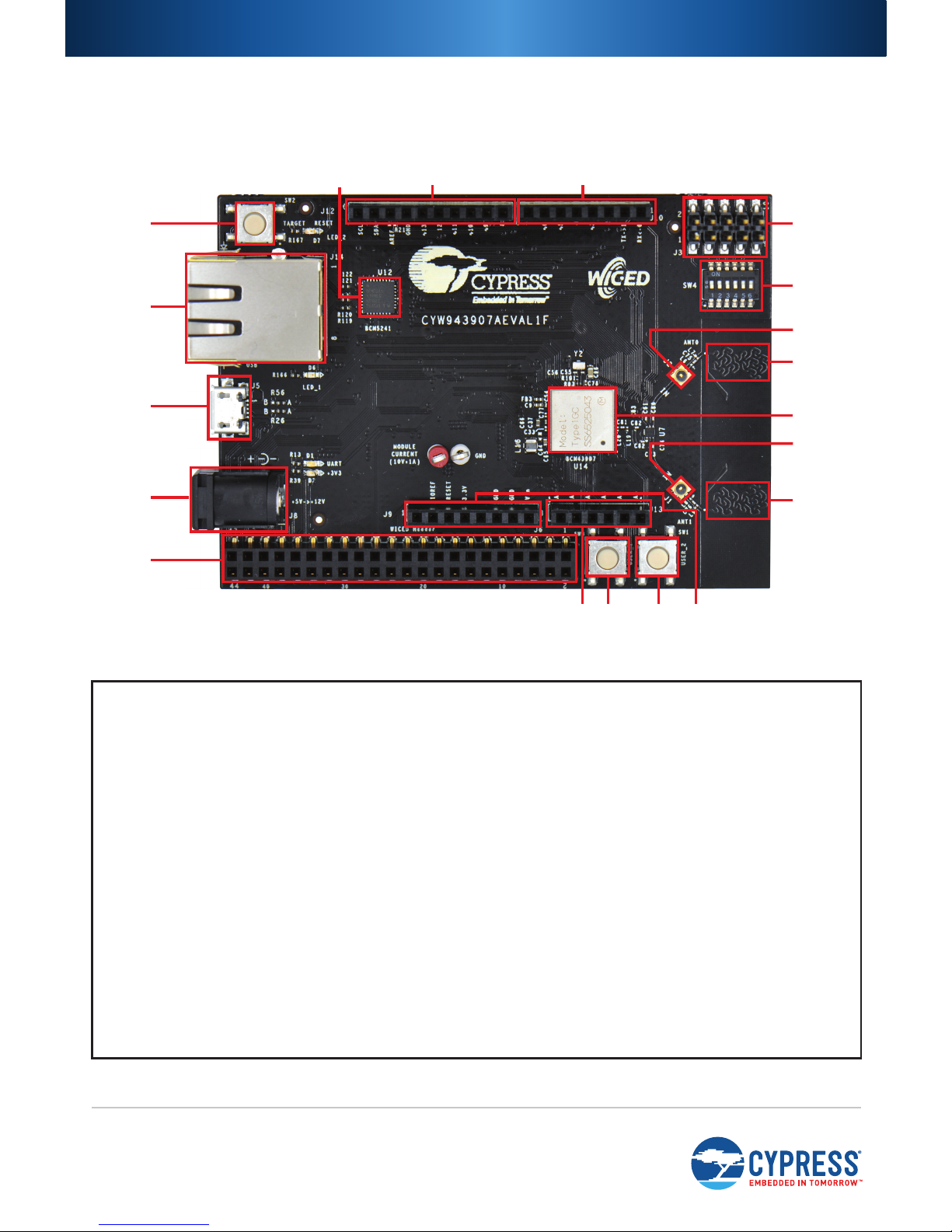

CYW943907AEVAL1F EVALUATION KIT

1. Reset Switch SW2

2. RJ45 Connector J14

3. Micro USB (Power, Programming and

Debugging) J5

4. 5-12V Power Input (Optional) J8

5. WICED Header J6

6. Arduino Header J13

7. User Switch 1 SW3

8. User Switch 2 SW1

9. Arduino Header J9

10. PCB Antenna - Main ANT1

11. Connector for External Antenna1 J1

12. CYW943907 Type 1GC Module (Murata)

13. PCB Antenna - Diversity ANT0

14. Connector for External Antenna 0 J2

15. On-board programmer and debugger

/External JTAG Switch SW4

16. External JTAG Header J3

17. Arduino Header J10

18. Arduino Header J12

19. External PHY Chip (BCM5241) U12

© 2017 Cypress Semiconductor Corporation. All rights reserved.

All trademarks or registered trademarks referenced herein are the property of their respective owners.

002-18700 Rev.*B

For the latest information about this kit, visit www.cypress.com/CYW943907AEVAL1F

CYW943907AEVAL1F EVALUATION KIT QUICK START GUIDE

1

2

3

4

5

6 7 8 9

10

11

12

13

14

15

16

171819

CYW943907AEVAL1F Evaluation Board Details
