19

CIRCUIT DIAGRAM

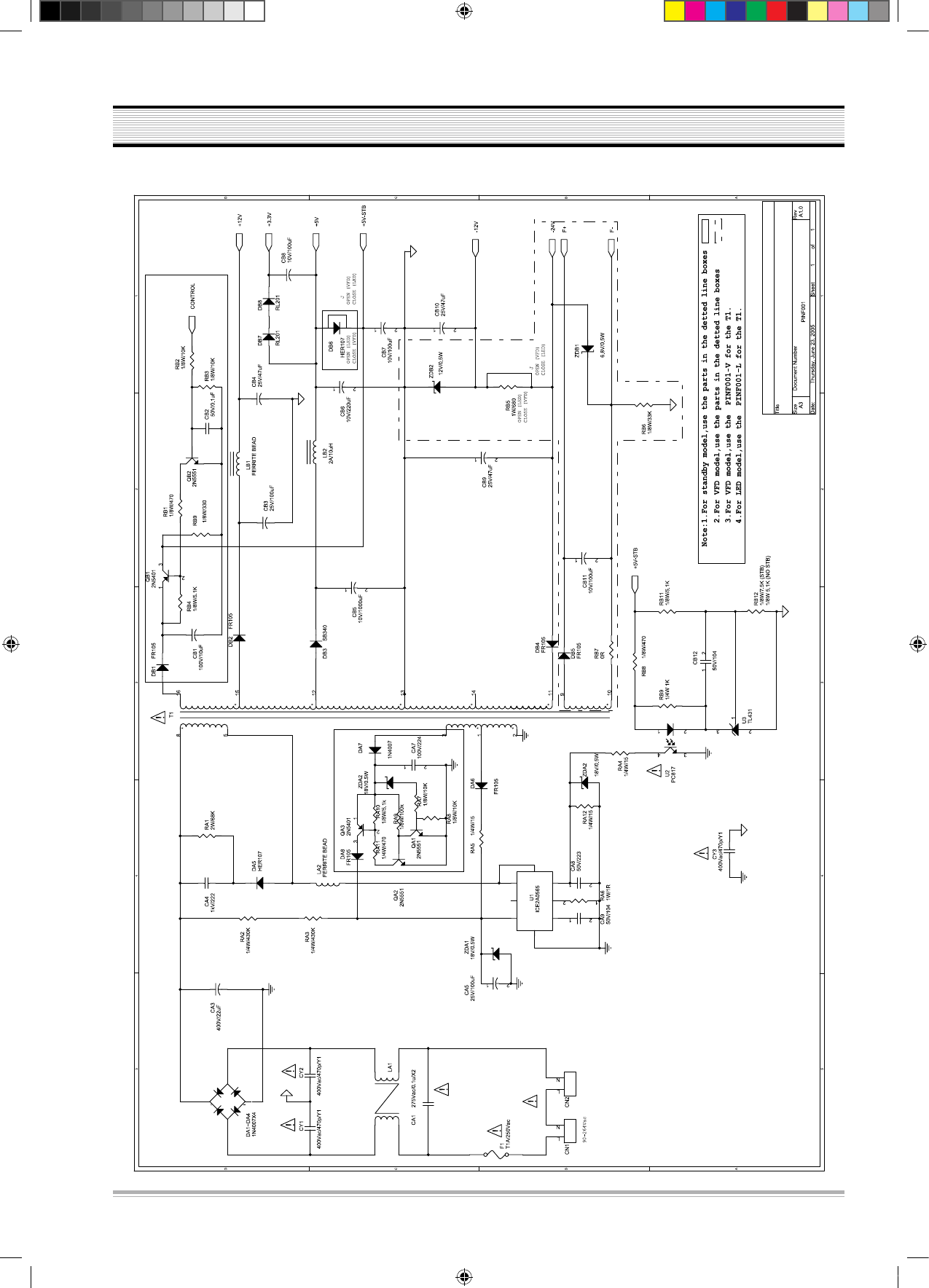

1. POWER SUPPLY SCHEMATIC DIAGRAM

Sm(DAEWOO_1389C)060109.indd 19 2006-1-13 15:42:09

CIRCUIT DIAGRAM

20

2. DECODE BOARD SCHEMATIC DIAGRAM

1) INDEX SCHEMATIC DIAGRAM

Sm(DAEWOO_1389C)060109.indd 20 2006-1-13 15:42:11

CIRCUIT DIAGRAM

21

2) RF & MPEG SCHEMATIC DIAGRAM

Sm(DAEWOO_1389C)060109.indd 21 2006-1-13 15:42:17

CIRCUIT DIAGRAM

22

3) SDRAM & FLASH SCHEMATIC DIAGRAM

Sm(DAEWOO_1389C)060109.indd 22 2006-1-13 15:42:21

CIRCUIT DIAGRAM

23

4) VIDEO OUTPUT PORT SCHEMATIC DIAGRAM

Sm(DAEWOO_1389C)060109.indd 23 2006-1-13 15:42:25

CIRCUIT DIAGRAM

24

5) AUDIO OUTPUT PORT SCHEMATIC DIAGRAM

Sm(DAEWOO_1389C)060109.indd 24 2006-1-13 15:42:29

CIRCUIT DIAGRAM

25

3. CONTROL BOARD SCHEMATIC DIAGRAM (DV-1000S/DV-1100S/DV-710S/DV-760S)

Sm(DAEWOO_1389C)060109.indd 25 2006-1-13 15:42:31

CIRCUIT DIAGRAM

26

CONTROL BOARD SCHEMATIC DIAGRAM (DV-1400S/DV-1450S)

Sm(DAEWOO_1389C)060109.indd 26 2006-1-13 15:42:33

CIRCUIT DIAGRAM

27

CONTROL BOARD SCHEMATIC DIAGRAM (DV-1200S/DV-1300S/DV-1350S)

Sm(DAEWOO_1389C)060109.indd 27 2006-1-13 15:42:35
