Service Manual

LCD TV 15"

Model :

DSL-15M1TC

S/M NO : SL15M1T001

MAR.2007

DSL15M1TC SERVICE MANUAL

CONTENT

PART 1：Brief Introduction Of The DSL15M1TC

◆Schematic Diagram

◆Printed Circuit

PART 2：Exploded view

PART 3：Key Ics And Assemblies

PART 4：Detailed Circuit

◆ Main Board

◆ DVD Board

◆ HI-voltage Board

PART 5：Parts List

Part 1 Brief Introduction Of The DSL15M1TC

Schematic Diagram

20 core 1.25mm

芯

2.0

5CON1

Inverter board

GND

15 Inch LCD Screen 1024X768

LVDS connection line

GND

8 core 2mm

1CON3

GND

VCC

GND

2CON1

2 core 2.5

BACK_EN

5CON2

3CON1

SVA-NEC

SVA150XG04TB

1CON6

芯

2.5

9 core2.0mm

DVD board

1CON8

Keystoke board

GND

Main board

芯

1.25

VCC

IN2

IN1

IN3

KEY_ADC_IN3

Earphone board

SP_ROUT

LOUT

GND

ROUT

芯

2.0

1CON2

GND

+5V

Remote

control

board

芯

1.25

1CON4

DVD-IR

GND

DISC-CHECK

VCC16

VCC

GND

DVD

DVD_R

GND

DVD_L

GND

Power board

GND

VCC16

1CON7 GND

GND

芯

2.5mm

间距

GND

SP_LOUT

VGA board

111

BIN1

GND

GIN1

GND

RIN1

GND

H_SYNC1

GND

VGA_SCL

VGA_SDA

V_SYNC1

1CON1

芯

2.0

Printed Circuit

Main Board 3912C (Top View)

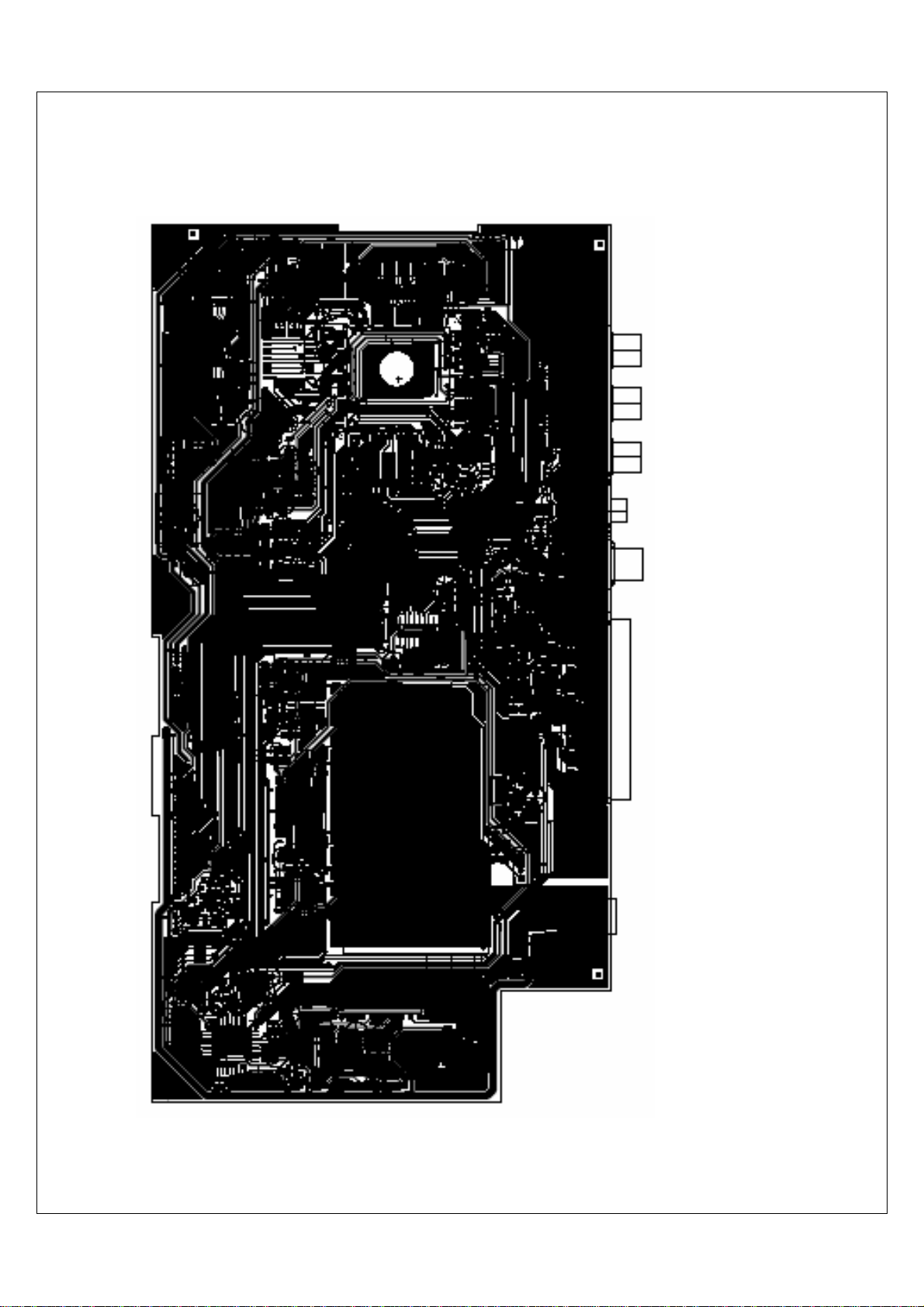

Main Board 3912C （Bottom view）

HI-voltage Board 3719C(top view)

HI-voltage Board 3719C(Bottom view)

POWER Board 2956C (top view)

POWER Board 2956C (Bottom view)

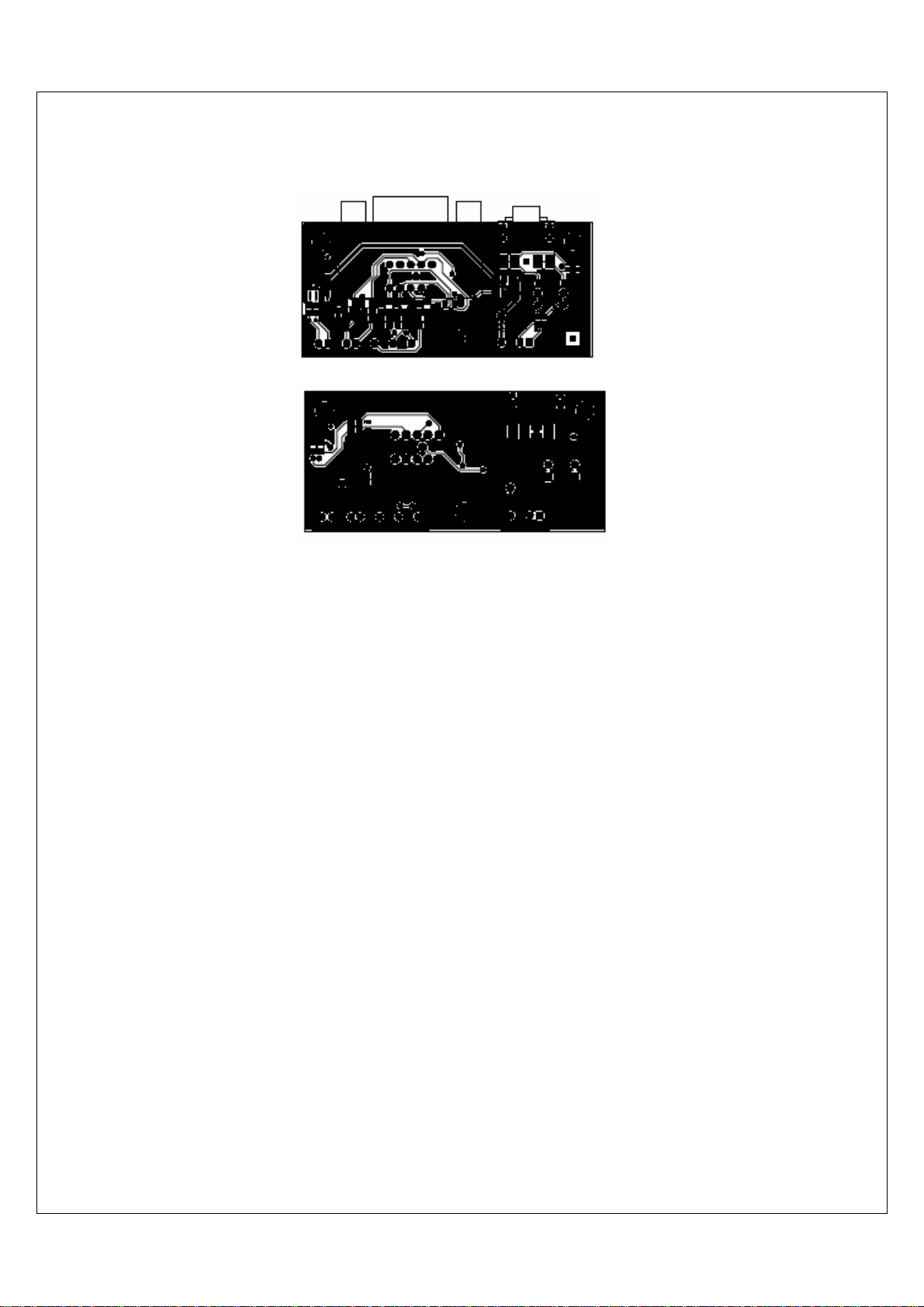

VGA Board 3915C(top view)

VGA Board 3915C(bottom view)

DVD Board 3738C(top view)

DVD Board 3738C(bottom view)

Remote Control Board 3848C(top view)

Remote Control Board 3848C(bottom view)

Card Board 3913C(top view)

Card Board 3913C(bottom view)
