Daewoo FR-4501K Bedienungsanleitung

Service Manual

Refrigerator

DAEWOO ELECTRONICS CO., LTD

http://svc.dwe.co.kr Jul,2000

Model : FR-4501K / FR-4501N / FR-4502K

FR-4502N / FR-4503N / FR-4504K

FR-4505K

TABLE OF CONTENTS

EXTERNAL VIEW ............................................................................................................................ 2

1. EXTERNAL SIZE & NAME OF PARTS ........................................................................................ 2 ~ 8

SPECIFICATIONS ............................................................................................................................ 9

1. OUTLINE ...................................................................................................................................... 9

2. ELECTRIC PARTS ....................................................................................................................... 9 ~ 12

3. POWER CORD ............................................................................................................................ 13

OPERATION AND FUNCTIONS ...................................................................................................... 14

DIAGRAM ......................................................................................................................................... 21

1. WIRING DIAGRAM ...................................................................................................................... 21

2. CIRCUIT WIRING DIAGRAM ....................................................................................................... 22

3. AIR FLOW DIAGRAM .................................................................................................................. 23

4. REFRIGERATOR CYCLE DIAGRAM .......................................................................................... 24

DISASSEMBLY AND ASSEMBLY .................................................................................................. 25

EXPLODED VIEW AND PARTS LIST ............................................................................................. 31

1. TOTAL EXPLODED VIEW ........................................................................................................... 31 ~37

2. TOTAL PARTS LIST .................................................................................................................... 38 ~ 47

3. MACHINE ROOM EXPLODED VIEW AND PARTS LIST ............................................................ 48 ~ 49

EXTERNAL VIEWS

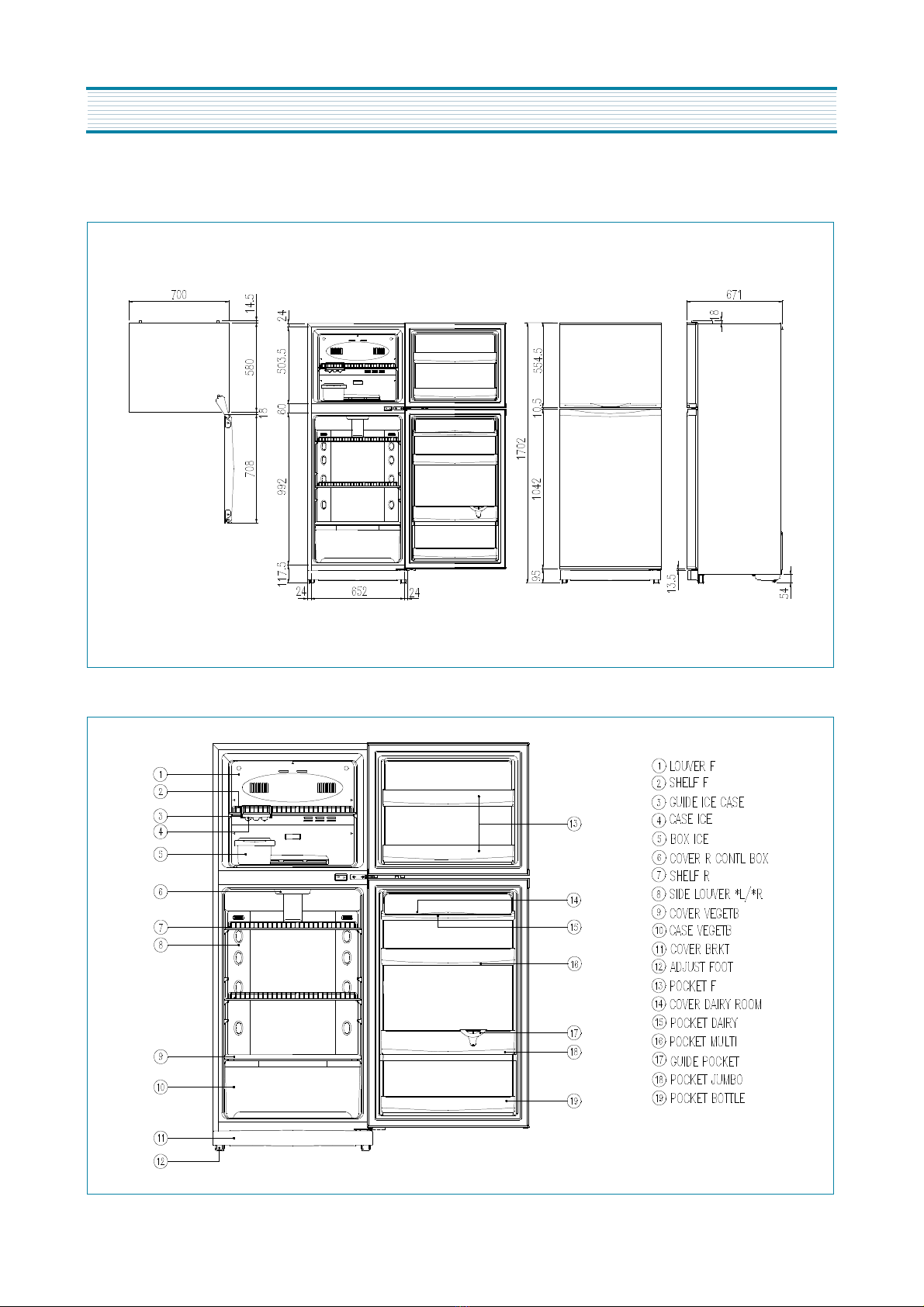

1. FR-4501K

1) EXTERNAL SIZE

2) NAME OF PARTS

EXTERNAL VIEWS

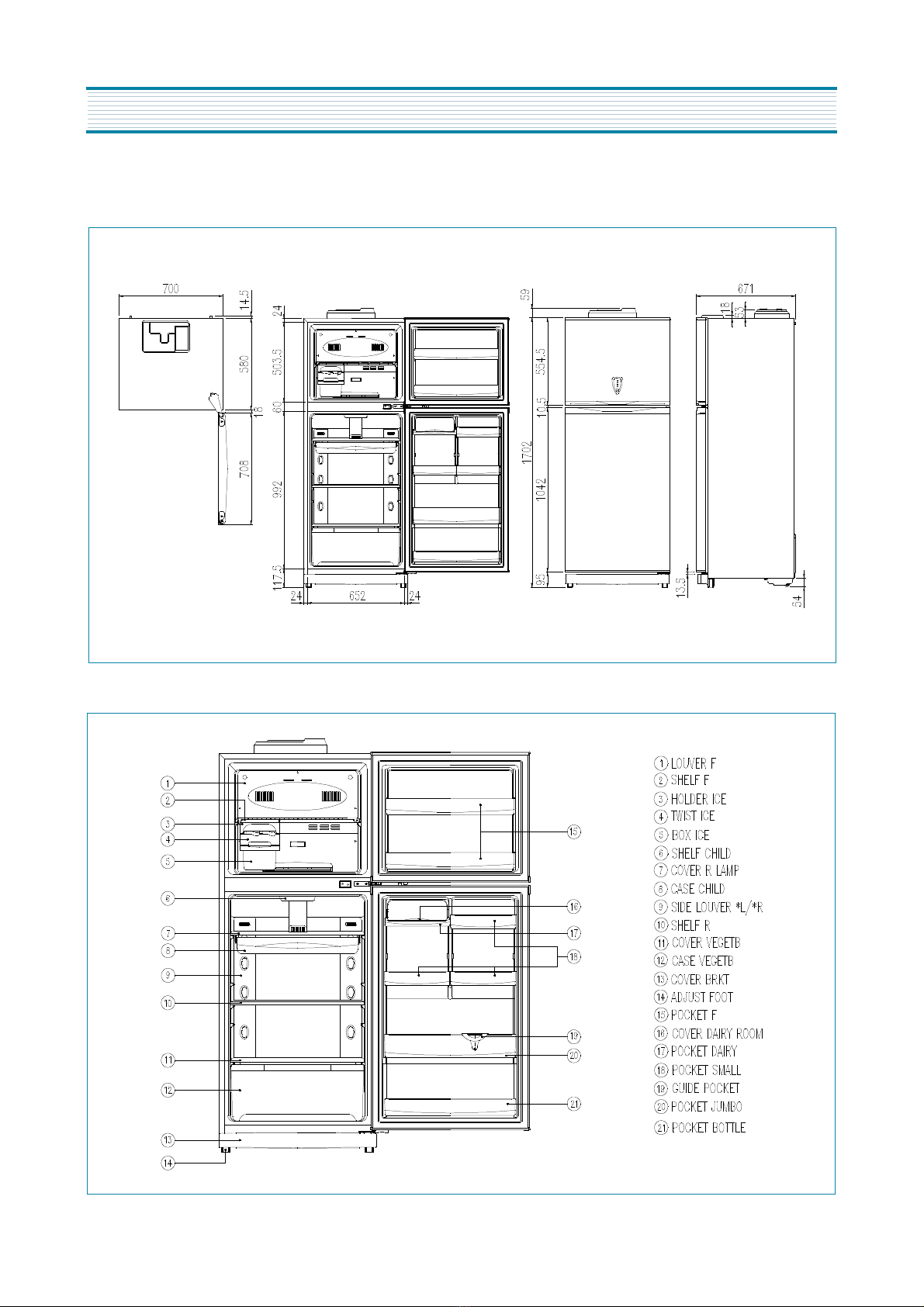

2. FR-4501N

1) EXTERNAL SIZE

2) NAME OF PARTS

EXTERNAL VIEWS

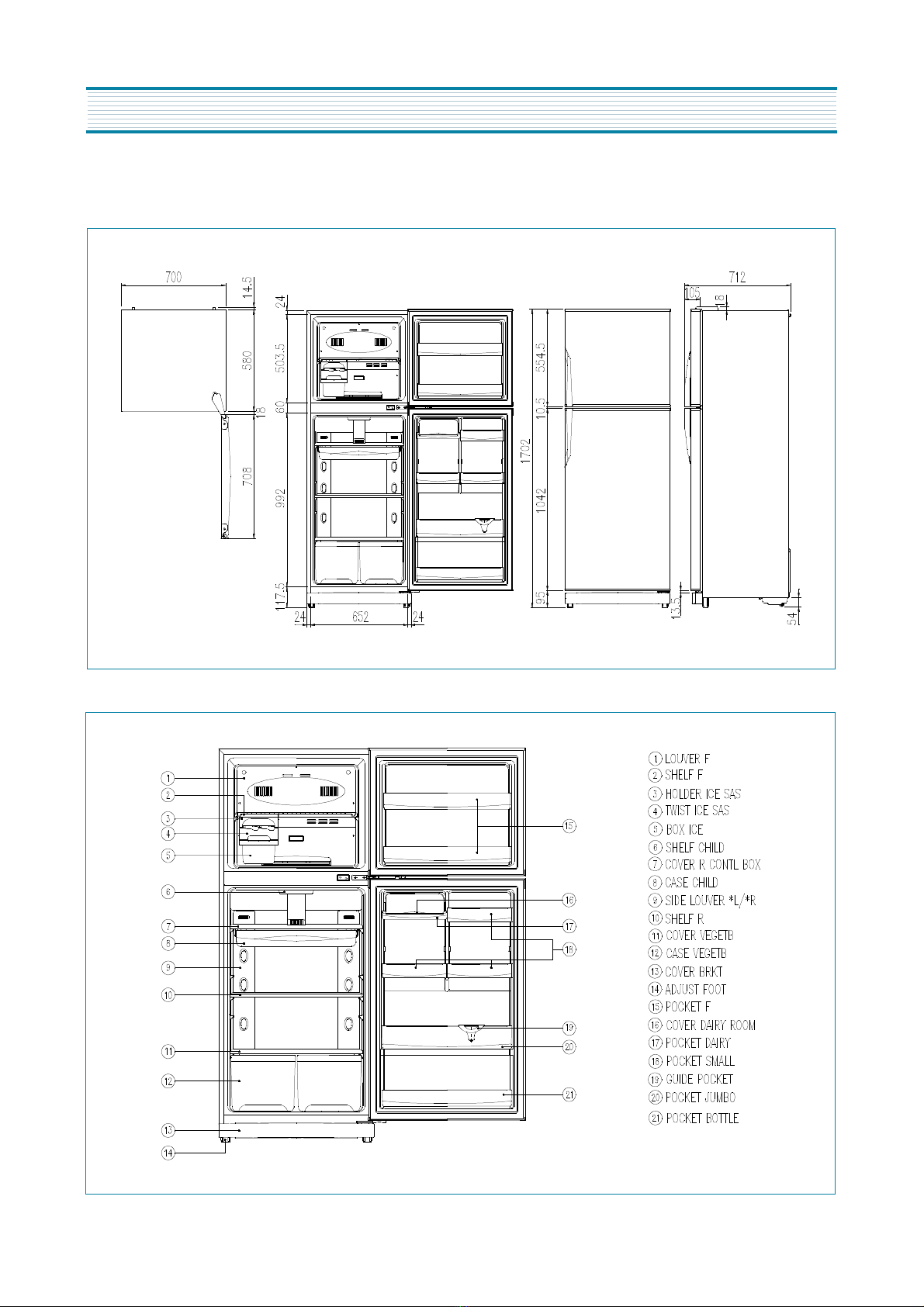

3. FR-4502K

1) EXTERNAL SIZE

2) NAME OF PARTS

EXTERNAL VIEWS

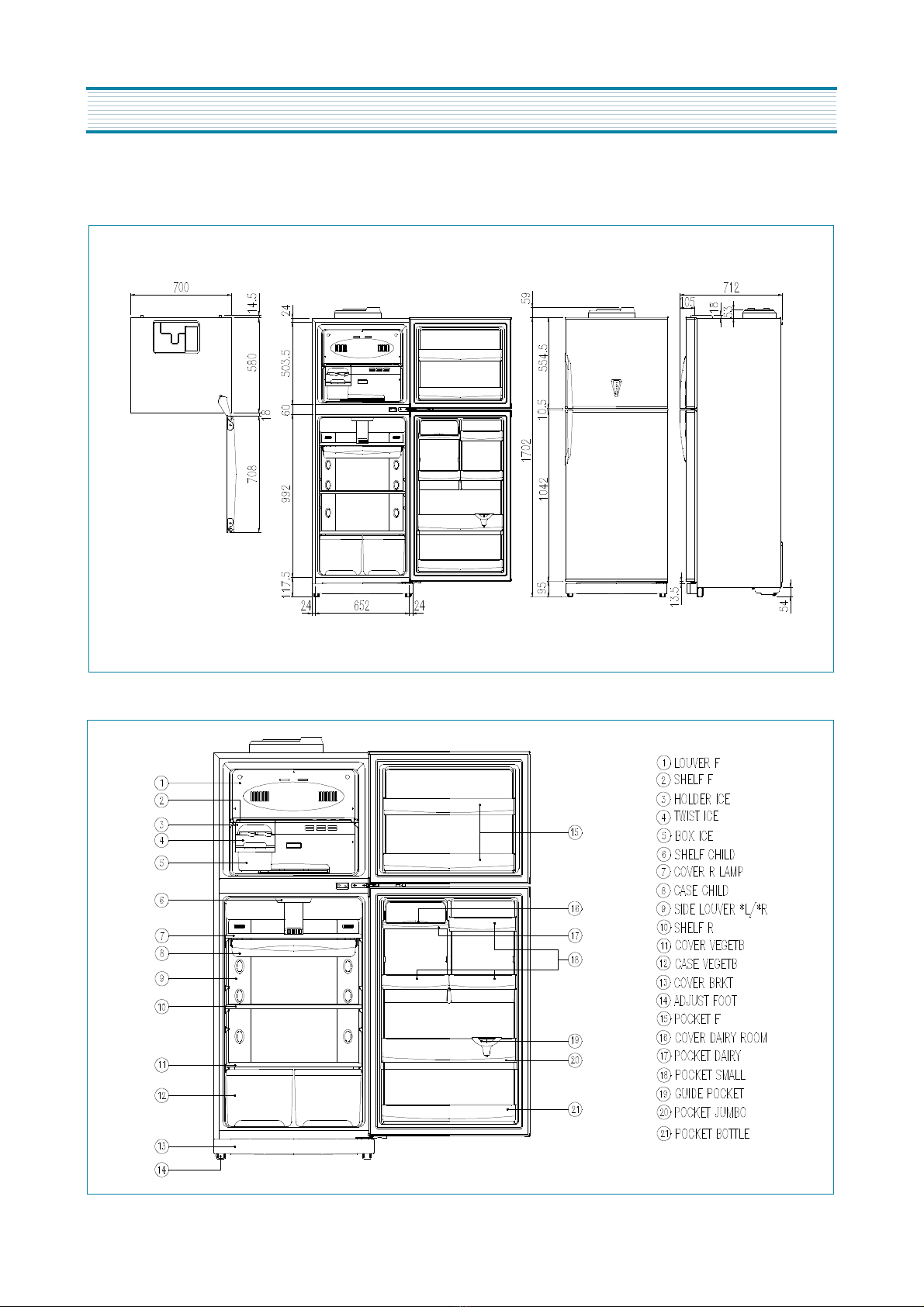

4. FR-4502N

1) EXTERNAL SIZE

2) NAME OF PARTS

EXTERNAL VIEWS

5. FR-4503N

1) EXTERNAL SIZE

2) NAME OF PARTS

EXTERNAL VIEWS

6. FR-4504K

1) EXTERNAL SIZE

2) NAME OF PARTS

EXTERNAL VIEWS

7. FR-4501K

1) EXTERNAL SIZE

2) NAME OF PARTS

SPECIFICATIONS

1. OUTLINE

2. ELECTRIC PARTS

1) COMPRESSOR

2) RELAY

DIVISION CONTENTS

MODEL NAME FR-4501K,FR-4502K

FR-4504K,FR-4505K FR-4501N,FR-4502N FR-4503N

USABLE CAPACITY

FREEZER 101L 101L 101L

REFRIGERATOR 273L 273L 273L

TOTAL 374L 374L 374L

EXTERNAL

DIMENSION

WIDHT 708mm 710.5mm 710.5mm

DEPTH 671mm 671mm 712mm

HEIGHT 1715mm 1759mm 1759mm

REFRIGERANT R134a 90g 90g 90g

COOLING & CONTROL

SYSTEM

COOLING SYSTEM Fan Cooling System Fan Cooling System Fan Cooling System

DEFROST SYSTEM Fin Evaporator Forced Fin Evaporator Forced Fin Evaporator Forced

DEFROST CONTROL Automatic Start & Stop Automatic Start & Stop Automatic Start & Stop

NET WEIGHT (kg)

REFRIGERANT R134a

VOLTAGE(V/Hz) 100/60 115,120/60 220/50 230/50 240/50

COMP MODEL HEL18YH-1 HPL23YH-5

PART CODE X X X

STARTING TYPE RSCR RSCR

REFRIGERANT R134a

VOLTAGE(V/Hz) 100/60 115,120/60 220/50 230/50 240/50

ASSY TYPE NAME 308NHBYY-52 181SHBYY-52

PART CODE 3018118110 3018116610

PTC RESISTANCE S068 S330

PART CODE X X X X X

OVER LOAD PART NAME 308NHB 181SHB
