1. INFORMAZIONI GENERALI

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questi montor sono

frutto di una lunga esperienza nel campo della diffusione sonora. Impiegano soluzioni ottimizzate in campo

acustico ed elettronico, oltre che nella scelta dei materiali.

La linea FMX, dalle prestazioni acustiche ottimizzate su un range di frequenze esteso, si propone come linea di

alto livello per il monitor da palco.

Le sue caratteristiche principali sono:

Per utilizzare al meglio il vostro diffusore VIO consigliamo di:

• congurazione coassiale

• un’accentuata versatilità di utilizzo, con la scelta fra una doppia posizione come monitor da palco

oppure l’uso come sistema di amplicazione PA, montato su stand treppiede

• la maneggevolezza e l’immediata congurabilità, grazie ai preset impostabili sul pannello

amplicatore in base all’utilizzo scelto

• leggere il manuale d’uso quick start presente nella confezione e questo manuale d’uso completo in

ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione “SUPPORTO”.

• conservare prova d’acquisto e GARANZIA (Manuale d’uso “sezione 2”).

Italiano

BENVENUTI!

PANORAMICA INTRODUTTIVA

RIFERIMENTI PER L’UTENTE

FMX MONITOR Cod. 420120314 REV. 1.0

CARATTERISTICHE MECCANICHE ED ACUSTICHE

DIMENSIONI

Le misure sono:

390 mm (L), 268 mm (A), 411 mm (P) [FMX10],

465 mm (L), 297 mm (A), 444 mm (P) [FMX12],

500 mm (L), 340 mm (A), 500 mm (P) [FMX15]

Italiano

268

293

340

390 465 580

411

444

500

FMX MONITOR Cod. 420120314 REV. 1.0

Italiano

COPERTURA ACUSTICA

La particolare apertura del monitor garantisce una copertura di 90 x 60°. Questo permette in tutte le

congurazioni di utilizzo, di ottenere buone prestazioni di dispersione, anche quando il monitor è utilizzato in

posizione verticale. La congurazione coassiale, inoltre, permette un’ottima copertura anche fuori asse, oltre

a garantire eccellenti risultati all’ascolto a minima distanza. Notare inoltre che la tromba è ruotabile, per una

versatilità di utilizzo ancora maggiore.

CONTENUTO DELLA CONFEZIONE

Vericate, aprendo la confezione, che il contenuto dell’imballo del diffusore FMX sia completo. L’imballo

contiene:

• monitor serie FMX

• cavo di alimentazione con connettore VDE

• quick start e documentazione relativa alla garanzia

FMX MONITOR Cod. 420120314 REV. 1.0

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L’amplicatore in classe D è il cuore del monitor FMX.

Permette di erogare no a 400 W RMS [FMX 10] e 600 W RMS [FMX12-15]

Il funzionamento è silenzioso ed efciente, non necessitando di un sistema di ventilazione attivo.

Il controllo del sistema è afdato a un potente DSP che rende possibile la congurazione immediata e semplice in

qualsiasi contesto di utilizzo.

Il pannello posto sul retro del subwoofer è caratterizzato da:

SEZIONE DI

INGRESSO, USCITA E

CONTROLLO

SEZIONE DI

ALIMENTAZIONE

Italiano

• Sezione di Input, Output e Controllo

• Sezione di Alimentazione

INPUT e

CONTROLLO

ALIMENTAZIONE

FMX MONITOR Cod. 420120314 REV. 1.0

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

1. INGRESSO AUDIO (“Balanced audio Input”) con selettore di ingresso Mic/Line.

Ingresso compatibile con cavi XLR blanciati. Si utilizza per il collegamento in ingresso del segnale audio

proveniente dal mixer (selettore impostato su “Line”), o da un microfono (selettore impostato su “Mic”).

4. INPUT SENSITIVITY

Permette di regolare la sensibilità di ingresso.

Porre a 0 dB prima di iniziare a congurare il monitor ed il sistema.

5. LED DI STATO (“Status”)

Led relativi al funzionamento del modulo.

Limiter: si accende in caso di intervento, ed eventualmente fornisce una segnalazione di warning da vericare con

lampeggio ciclico.

ON/Signal: si accende in maniera discontinua/continua segnalando la presenza di segnale in ingresso.

Italiano

2. MAIN PRESET

Rotary per l’impostazione dei preset in base all’utilizzo e al contesto.

3. USCITA AUDIO (“Output/Link”)

Connettore compatibile con cavi bilanciati con connettori XLR. Si utilizza per il collegamento in uscita, sia diretto

che in rilancio ad un altro monitor (Link).

DESIGNED & DEVELOPED

IN ITALY

max

0dB

Input

Sens.

Balanced

Audio

Input

ON/Signal

Limiter

Mic

Line

Output/Link

Live Monitor

Playback Monitor

Coupled Monitors

Live on Stand

Playback on Stand

Male Singer

Female Singer

Antifeedback

FUSE MAINS INPUT

(REPLACE FUSE WITH SAME RATINGS)

(REMPLACER LE FUSIBLE AVEC LE MÊME TYPE)

POWER

Main

This device complies with part 15 of

the FCC Rules. Operation is subject

to the following two conditions:

(1) This device may not cause harmful

interference, and (2) this device

must accept any interference received,

including interference that may cause

undesired operation.

Serial

Number

FMX 10

FMX 12

FMX 15

ON OFF

“CAUTION”

RISK OF ELECTRICAL SHOCK

DO NOT OPEN

“ATTENTION”

RISQUE DE CHOCH ELECTRIQUE

NE PAS OUVRIR

AEB INDUSTRIALE S.R.L.

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA (BO)

ITALY

This device complies with part 15 of

the FCC Rules. Operation is subject

to the following two conditions:

(1) This device may not cause harmful

interference, and (2) this device

must accept any interference received,

including interference that may cause

undesired operation.

Serial

Number

CAN ICES-3 (B)/NMB-3(B)

PUSH

1 3

FMX MONITOR Cod. 420120314 REV. 1.0

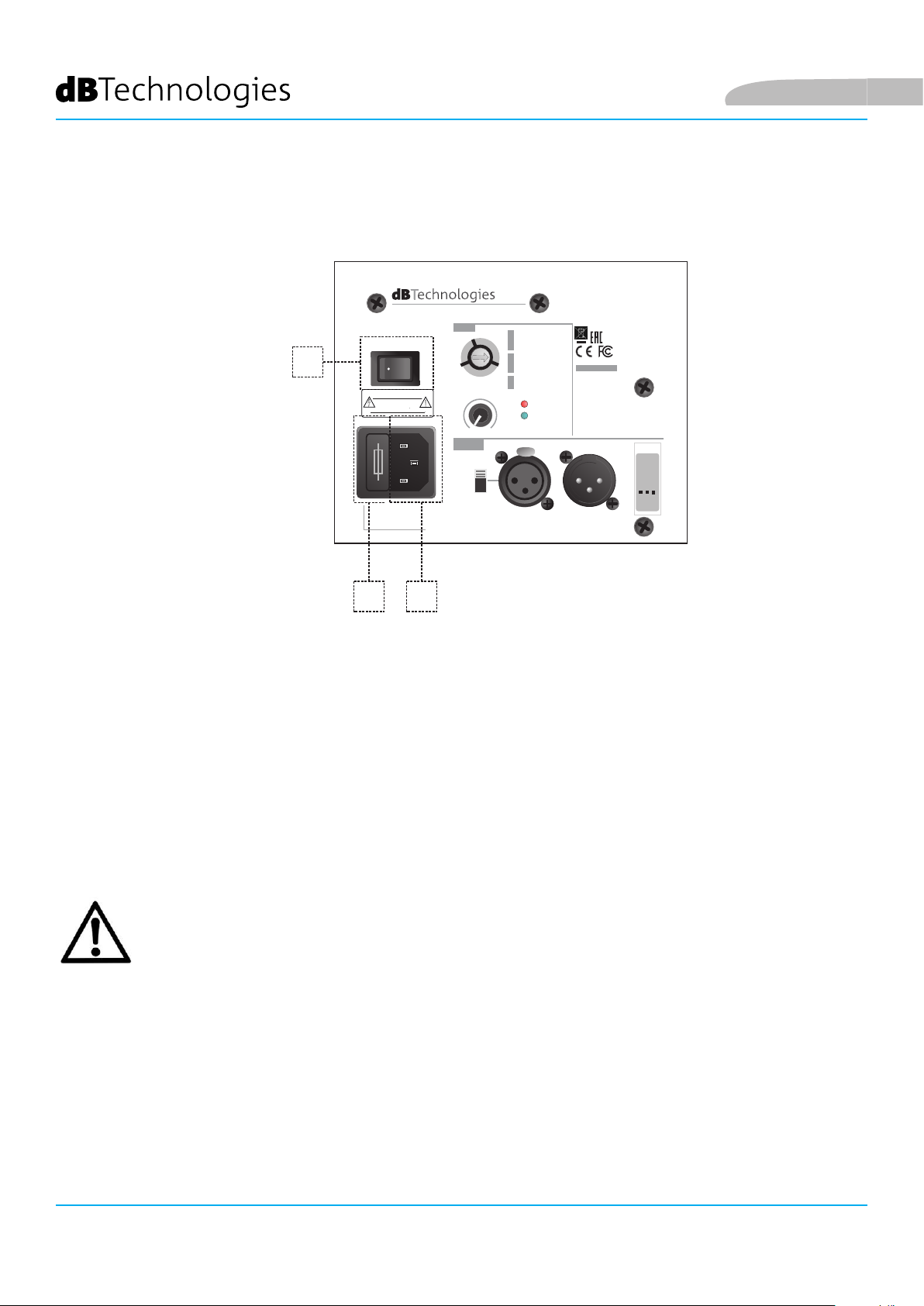

SEZIONE DI ALIMENTAZIONE

6. INTERRUZIONE DI ALIMENTAZIONE

Interruttore di accensione/spegnimento.

7. SOCKET VDE

Consente l’inserimento del cavo con connettore VDE.

ATTENZIONE!

• I connettori di questa sezione svolgono anche la funzione di interruttori di alimentazione.

• Non ostruire le alette posteriori di raffreddamento dell’amplicatore. In caso di

surriscaldamento eccessivo, il volume audio viene ridotto gradualmente no alla

stabilizzazione termica del modulo. Il livello viene ristabilito automaticamente al

raggiungimento della corretta temperatura di funzionamento.

• In caso di malfunzionamento, interrompere immediatamente l’alimentazione, e

scollegare il modulo dalla rete. Rivolgersi ad un riparatore autorizzato.

• Non tentare in nessun modo di aprire l’amplicatore.

• Utilizzare solo cavi dotati di connettori originali Neutrik®, di alta qualità. Controllarne

periodicamente l’integrità.

8. ALLOGGIO DEL FUSIBILE

Alloggio per il fusibile.

DESIGNED & DEVELOPED

IN ITALY

max

0dB

Input

Sens.

Balanced

Audio

Input

ON/Signal

Limiter

Mic

Line

Output/Link

Live Monitor

Playback Monitor

Coupled Monitors

Live on Stand

Playback on Stand

Male Singer

Female Singer

Antifeedback

FUSE MAINS INPUT

(REPLACE FUSE WITH SAME RATINGS)

(REMPLACER LE FUSIBLE AVEC LE MÊME TYPE)

POWER

Main

This device complies with part 15 of

the FCC Rules. Operation is subject

to the following two conditions:

(1) This device may not cause harmful

interference, and (2) this device

must accept any interference received,

including interference that may cause

undesired operation.

Serial

Number

FMX 10

FMX 12

FMX 15

ON OFF

“CAUTION”

RISK OF ELECTRICAL SHOCK

DO NOT OPEN

“ATTENTION”

RISQUE DE CHOCH ELECTRIQUE

NE PAS OUVRIR

AEB INDUSTRIALE S.R.L.

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA (BO)

ITALY

This device complies with part 15 of

the FCC Rules. Operation is subject

to the following two conditions:

(1) This device may not cause harmful

interference, and (2) this device

must accept any interference received,

including interference that may cause

undesired operation.

Serial

Number

CAN ICES-3 (B)/NMB-3(B)

PUSH

Italiano

Andere Handbücher für FlexSys FMX10

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere dB Technologies Sprecher Handbücher

dB Technologies

dB Technologies DigiPro OPERA D Series Bedienungsanleitung

dB Technologies

dB Technologies VIOX Series Bedienungsanleitung

dB Technologies

dB Technologies OPERA 110 MOBILE SPORT Bedienungsanleitung

dB Technologies

dB Technologies B-HYPE 8 Bedienungsanleitung

dB Technologies

dB Technologies VIO X310 Bedienungsanleitung

dB Technologies

dB Technologies INGENIA IG2T Bedienungsanleitung

dB Technologies

dB Technologies Sigma Series Bedienungsanleitung

dB Technologies

dB Technologies SYA 10 Handbuch

dB Technologies

dB Technologies LVX 8 Bedienungsanleitung

dB Technologies

dB Technologies SYA 15 Handbuch

dB Technologies

dB Technologies FLEXSYS FMX15 Handbuch

dB Technologies

dB Technologies IS115S Handbuch

dB Technologies

dB Technologies LVX 10 Bedienungsanleitung

dB Technologies

dB Technologies K5 Bedienungsanleitung

dB Technologies

dB Technologies DIGIPRO DVX DM28 Bedienungsanleitung

dB Technologies

dB Technologies DVX HP series Bedienungsanleitung

dB Technologies

dB Technologies Cromo + Series Bedienungsanleitung

dB Technologies

dB Technologies B-HYPE 10 Handbuch

dB Technologies

dB Technologies FIFTY Series Bedienungsanleitung

dB Technologies

dB Technologies DIGIPRO DVX DM28 Bedienungsanleitung

dB Technologies

dB Technologies LVX P10 Handbuch

dB Technologies

dB Technologies Opera 208D Bedienungsanleitung

dB Technologies

dB Technologies Opera REEVO 212 Handbuch

dB Technologies

dB Technologies IS 210T Handbuch

Beliebte Sprecher Handbücher anderer Marken

argon audio

argon audio IE20 Bedienungsanleitung

Denon

Denon SC-N7 Bedienungsanleitung

Gemline

Gemline Ace 3952 Bedienungsanleitung

Focal

Focal ON WALL 300 Bedienungsanleitung

HEADRUSH

HEADRUSH Maximus HRSP 5024 Bedienungsanleitung

SoundLogic

SoundLogic BCCS-6/6395 Bedienungsanleitung

Peavey

Peavey DTH 218 Bedienungsanleitung

Avantree

Avantree Pluto Air Bedienungsanleitung

Morel

Morel Integra Series INTEGRA OVATION 4 Bedienungsanleitung

Oppo

Oppo SONICA Bedienungsanleitung

Bose

Bose SoundLink Wireless Music System Bedienungsanleitung

Rocksteady

Rocksteady Stadium Bedienungsanleitung

Bowers & Wilkins

Bowers & Wilkins 4 Bedienungsanleitung

Sonance

Sonance SONOS OUTDOOR Series Bedienungsanleitung

Electro-Voice

Electro-Voice EVID FM4.2 Bedienungsanleitung

Pioneer

Pioneer XW-HTD630 Bedienungsanleitung

Onn

Onn BWA16AA002 Bedienungsanleitung

HP GL313AA - USB Speakers PC Multimedia Bedienungsanleitung

dB Technologies FlexSys FMX10 Bedienungsanleitung

Beliebte Sprecher Handbücher anderer Marken
