COAXIAL SPEAKERS

AVATAR XBR-6913 BURAN SERIES

1. Introduction

2. Safety instructions

3. Wiring diagrams

4. Filtering, recommended ampliﬁer settings

5. Speciﬁcations

6. Dimensions

7. Box contents

8. Warranty and maintenance info

9. Information on disposal of the electrical and electronic equipment

(for the European countries with separate waste collection)

CONTENTS EN

1. INTROD U CTIO N

1. Fasten the speakers properly when installing it in the vehicle. If the component is disconnected during driving, it may cause

serious damage to the passengers of the vehicle or another vehicle.

2. Before installing the components, if possible store the product in it’s original package to avoid accidental damage to the

product.

3. Be careful when installing and dismantling the speaker! Do not let the speaker drop to avoid damage of its moving parts.

4. When working with tools follow safety rules.

5. Before the installation switch oﬀ the head unit and all other audio devices to avoid their damage.

6. Make sure that the location of the speaker does not hinder the proper operation of mechanical and electrical devices of the

vehicle.

7. Do not install components in places exposed to water, excessive humidity, high or low temperature, dust or dirt.

ATTENTION!!! The product may be operated at +5 °C (41F) to +40 °C (104F). In case of moisture condensation, let the product to

dry.

8. When performing plumbing, drilling or cutting works with the car, make sure that there is no wiring, brake lines, fuel pipe or

other structural elements under the place of work. Follow the safety rules! Use protective glasses and gloves.

9. When stretching back the speaker cables make sure that they are not in contact with sharp edges or moving mechanical

devices. Make sure that they are ﬁrmly ﬁxed and protected over the entire length.

10. The diameter of the speaker cables must be selected in accordance with the length and applied power.

11. Never stretch the cables outside of the car and near the moving parts of the car. This can lead to destruction of the

insulating layer, short circuit and ﬁre.

12. To protect the cables use rubber gaskets if the wire passes through a hole in the plate, or other similar materials if it lies

close to the parts exposed to heat.

CAUTION!!! High sound pressure can damage your health!

Please use the common sense when controlling volume!

2. S A FETY I N STRU C TION S

Do not expose your ampliﬁer to loads below the value predetermined by the manufacturer.

Various examples of connection types are given at the pages below. Use these examples to determine the required load

impedance of your connection.

Thank you for purchasing this AVATAR product of Buran series! Our company is committed to the creation of extremely loud

sound systems with no loss of quality.

To ensure proper use, please carefully read through this manual before using this product. It is especially important that you

read and observe caution’s in this manual. Please keep the manual in a safe and accessible place for future reference.

4 Ohm х 2 8 Ohm

Voice coil Total impedance

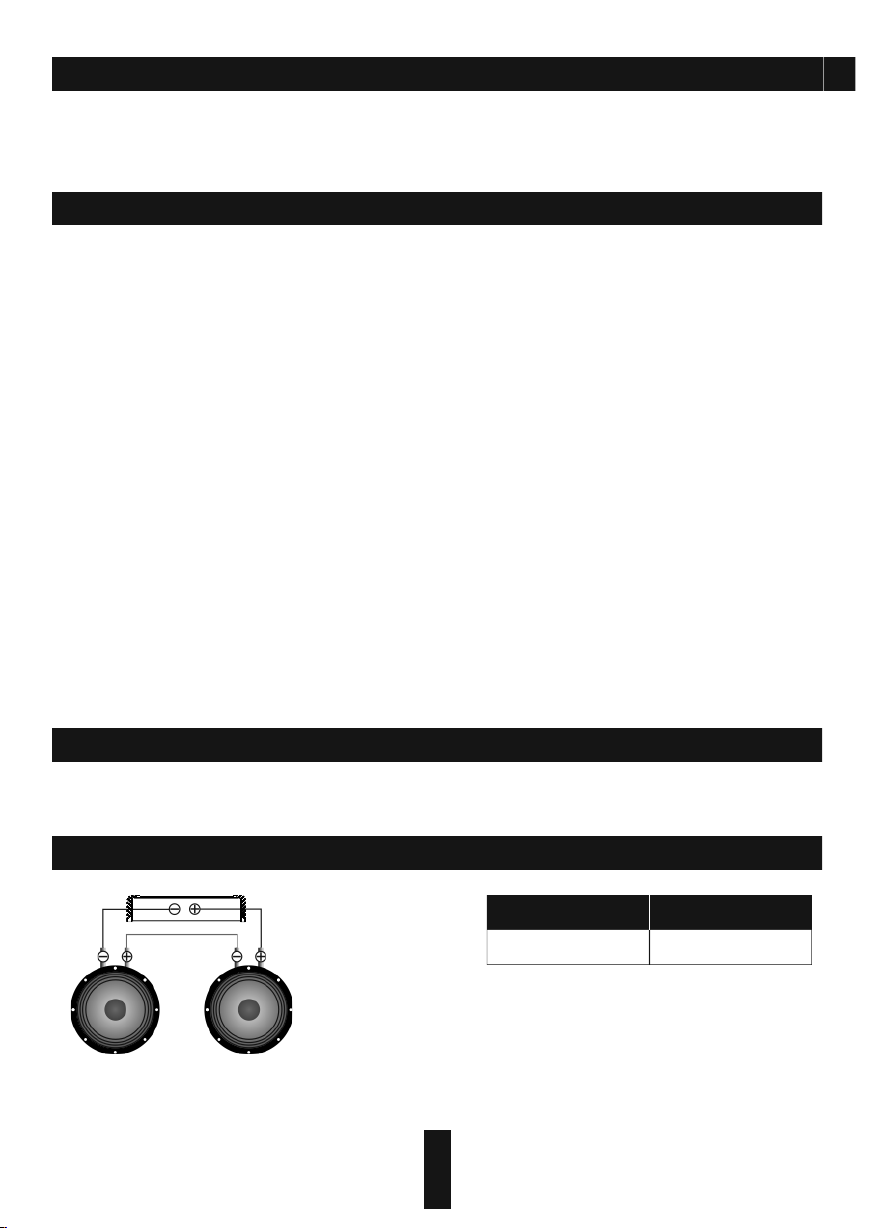

Ser ia l c on nec ti o n of t he sp eak er s

3. W I RING D I AGRA M S

4 Ohm х 4 1 Ohm

Voice coil Total impedance

4 Ohm х 3 1.33 Ohm

Voice coil Total impedance

4 Ohm х 2 2 Ohm

Voice coil Total impedance

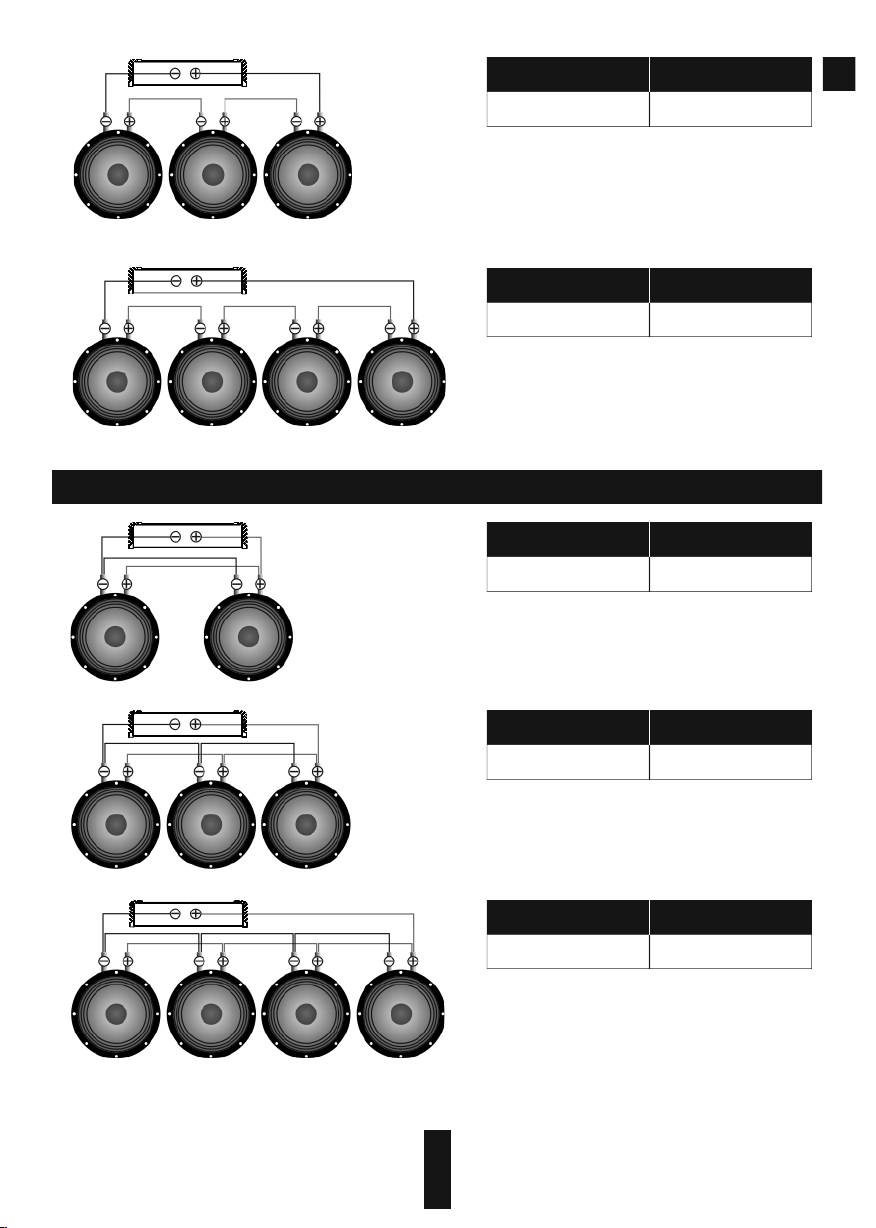

Par al l el c onn ec t io n of th e spe ak e rs

4 Ohm х 4 16 Ohm

Voice coil Total impedance

4 Ohm х 3 12 Ohm

Voice coil Total impedance

4. F I LTER I NG, RECO M MEND E D AMPL I FIER S E TTIN G S

Mix ed c o nn ect io n o f th e spe ake rs

CAUTION!!! High sound pressure can damage your health!

Please use the common sense when controlling volume!

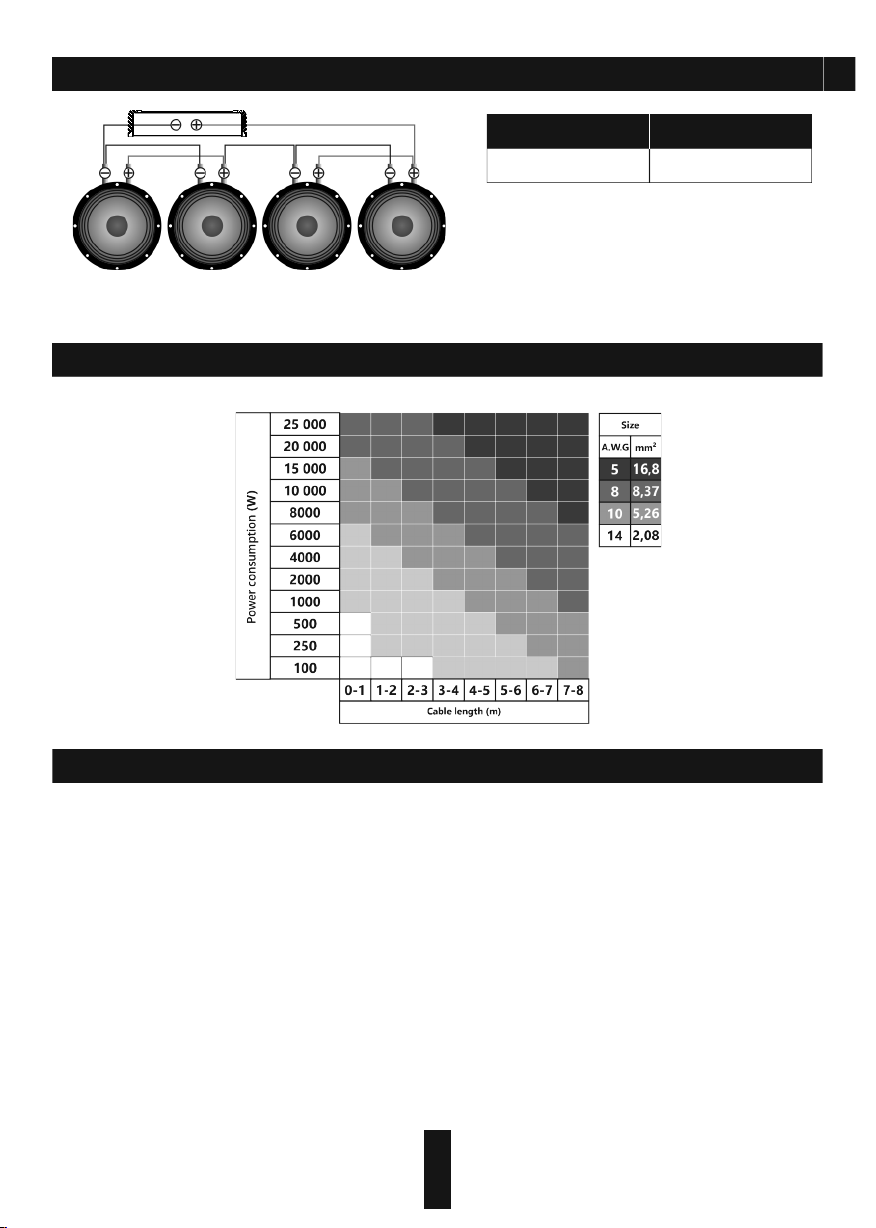

Sel ec t io n of th e di a me ter o f spe ak e r ca ble s

Use the table below to select the desired diameter based on the length and the power consumption.

The correct choice of amplifier, its settings, filtering and enclosure largely influence on the lifespan of your audio system. You

should select an amplifier with a nominal power, not exceeding the nominal power of the speakers. Proper coordination of the

head unit (HU) with the amplifier will allow to get a clean, undistorted signal applied to the component to prevent overheating

and voice coil damage. Recommended settings of the amplifier and HU: Volume of HU should not exceed 80%. The amplifier

sensitivity should be set to 50%.

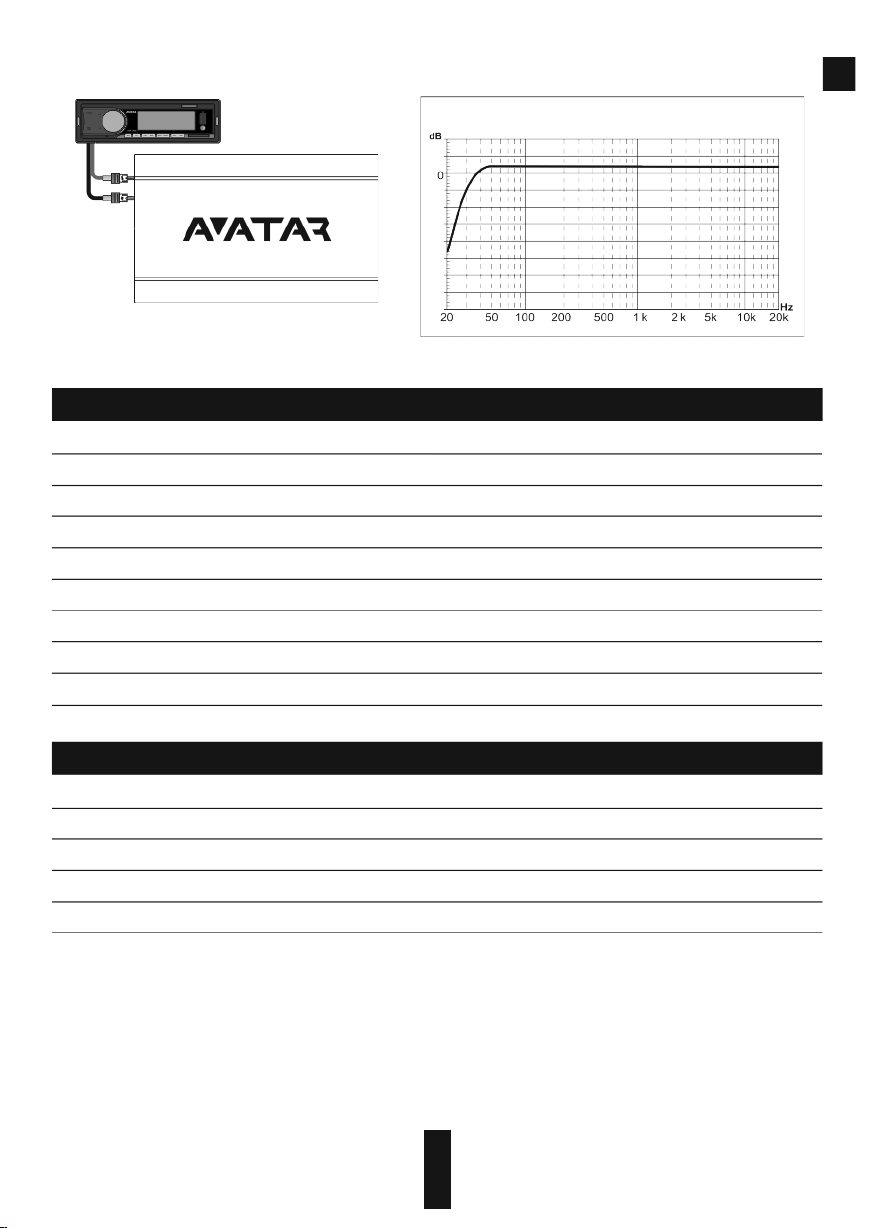

The recommended filter settings:

The high pass filter HPF (the filter that cuts all frequencies below those set for the filter) should be set to 50-80 Hz

(24 dB/Oct), or 80-120 Hz (12 dB/Oct).

The low pass filter LPF (the filter that cuts all frequencies above those set for the filter) should be turned off.

Recommended amplifiers: ABR-240.4, ABR-360.4, ABR-460.4, ATU-600.4, ATU-1000.4.

4 Ohm х 4 4 Ohm

Voice coil Total impedance

This speciﬁed sensitivity is not directly connected with the sound pressure in the vehicle, and therefore should not be

used as the sole indicator for comparison with other speakers.

5. S P ECIF I CATI O NS

TH I ELE- S MALL P A RAME T ERS

Size (Inch)

Surround material

Cone material

Frame material

Magnet type

Model

Power RMS (Watt)

Power MAX (Watt)

XBR-6913

Voice coil size (Inch) 1

Pressed paper

Ferrite

Foam

120

6x9

Stamped Steel

Fs (Hz)

Vas (L)

Qts

Spl (dB)

Impedance (Ohm)4

25.6

0.52

5.1

Frequency response (Hz) 50 - 20 000

LPF - ﬂat

XBR-6913: HPF - 50-80 Hz (24 dB/Oct)

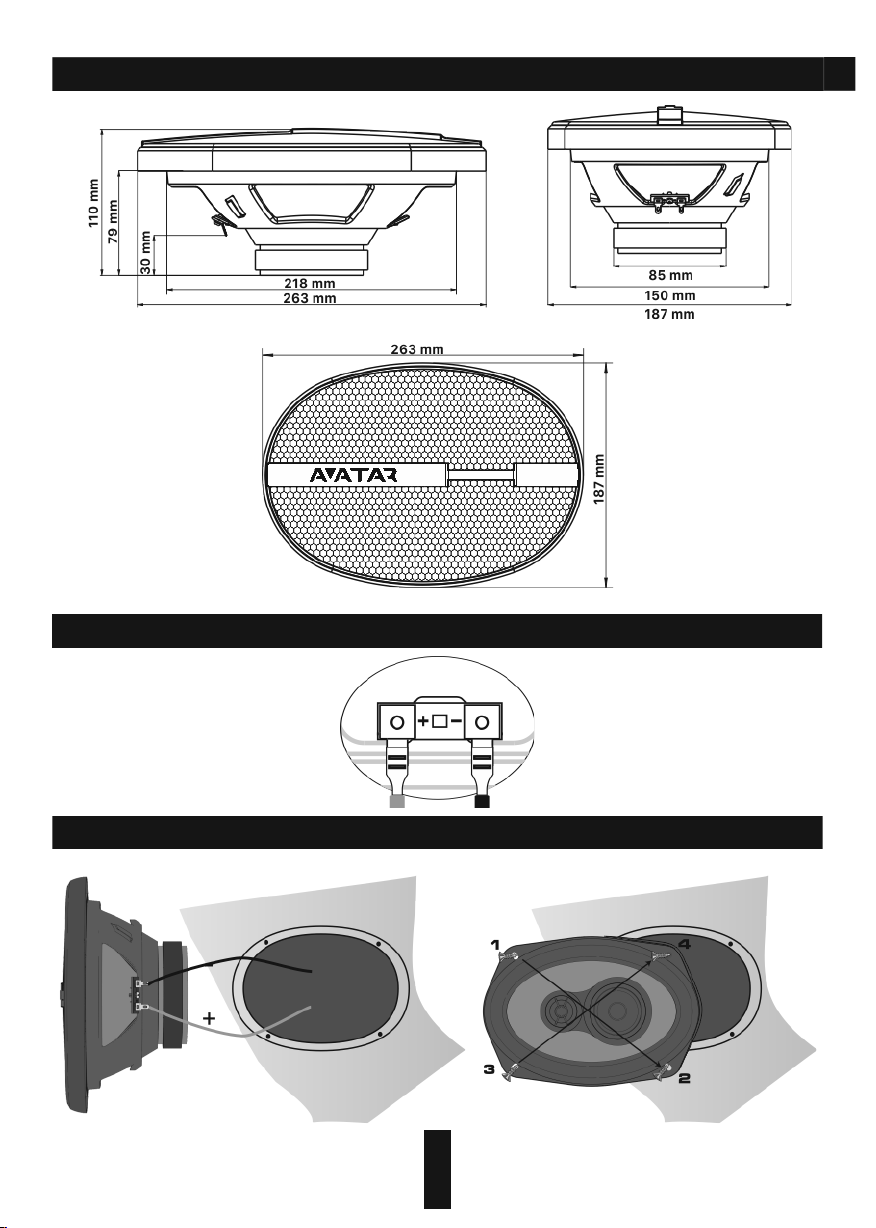

6. D I MENS I ONS

Ins ta l la tio n

Con ne c ti on of t er m in als

Items marked “crisscrossed wheeled bin” are not allowed to be disposed of together with usual household waste. These

electrical and electronic products should be disposed of in special reception centers, equipped for recycling such products and

components. For information about the location of the nearest disposal / recycling spot and the rules of delivery of waste please

contact your local municipal oﬃce. Recycling and proper disposal helps to protect the environment and prevent harmful eﬀects

on health.

8. W A RRAN T Y AND MA I NTEN A NCE IN F O

9. I N FORM A TION O N D ISPO S AL OF TH E E LECT R ICAL A N D

EL E CTRONI C E QUIP M ENT (F O R THE EU RO P E AN CO U N TRI E S W ITH

SE P ARAT E W ASTE C O LLEC T ION)

AVATAR product of Buran series are warranted against defects concerning materials and their manufacturing under normal

functioning conditions.

While the product is under warranty, defective parts will be repaired or replaced at the manufacturer's decision. The defective

product, along with notiﬁcation about it, must be returned to the dealer from which it was purchased together with the warranty

certiﬁcate duly ﬁlled in, . If the product is no longer under warranty, it will be repaired at the complete with the original packaging

current costs.

Our company does not undertake any liability for damages due to transportation. Our company does not take any

responsibility for costs or loss of proﬁt due to the impossibility to use the product, other accidental or consequential costs,

expenses or damages suffered by the customer. Warranty according to laws in force. For more information visit our website and

carefully read warranty card. The manufacturer reserves the right to change design and specification without prior notice.

https://alphard.audio

1. Speakers - 2 pcs.

2. Owner’s manual - 1 pc.

3. Warranty card - 1 pc.

7. B OX CON T ENTS

СО Д ЕРЖА Н ИЕ RU

1. Введение

2. Меры предосторожности

3. Способы подключения

4. Рекомендуемые настройки усилителя, фильтрация

5. Технические характеристики

6. Размеры

7. Комплектация

8. Информация по гарантийному и сервисному обслуживанию

9. Информация об утилизации электрического и электронного оборудования (для

европейских стран, в которых организован раздельный сбор отходов)

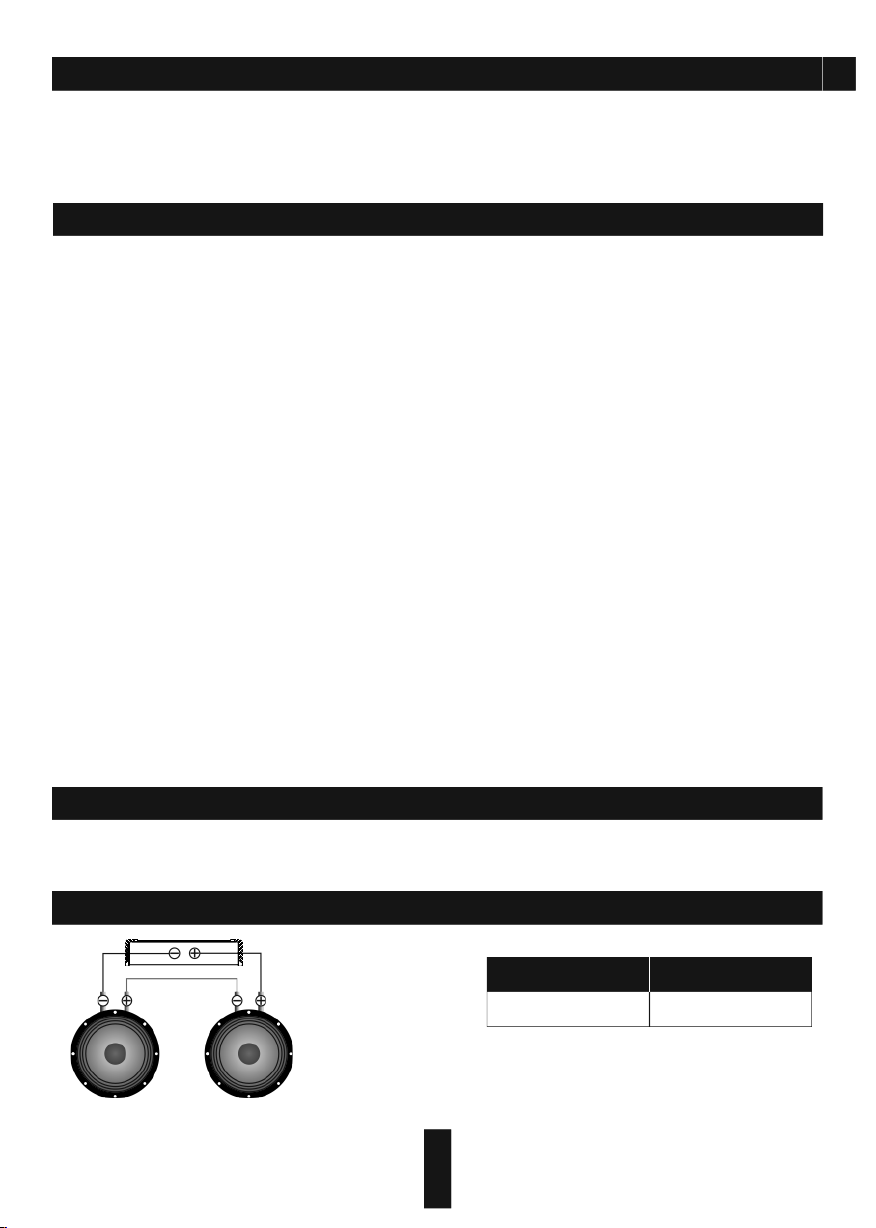

Пос ле д ов ате ль н ое с оед ине ни е д ин ами ко в

1. Хорошо закрепляйте динамики во время установки в автомобиле. Если компонент отсоединится во время езды, он

может нанести серьезные повреждения пассажирам автомобиля или другим автомобилям.

2. Перед установкой компонентов, во избежание непреднамеренного повреждения, по возможности храните

изделие в его оригинальной упаковке до начала установки.

3. Будьте осторожны при установке или демонтаже динамика! Не допускайте падений динамика, повреждения его

подвижных частей.

4. При работе с инструментами соблюдайте технику безопасности.

5. Перед началом установки во избежание повреждений выключите головное устройство и все прочие устройства

аудиосистемы.

6. Убедитесь в том, что выбранное Вами место установки динамика не нарушает нормальную работу механических и

электрических устройств автомобиля.

7. Не устанавливайте компоненты там, где они могут подвергаться воздействию воды, излишней влажности, высокой

или низкой температуры, пыли или грязи. ВНИМАНИЕ!!! Разрешается эксплуатация изделия при температуре от +5 °C

(41F) до +40 °C (104F). В случае конденсации влаги, дайте изделию просохнуть.

8. ,При проведении слесарных работ, сверлении или резки металла автомобиля, убедитесь что под местом работ нет

электропроводки, трубопроводов тормозной системы, бензопровода либо других элементов конструкции. Соблюдайте

технику безопасности! Используйте защитные очки и перчатки.

9. Прокладывая акустические кабеля убедитесь в том, что они не находятся в контакте с острыми краями или

движущимися механическими устройствами. Убедитесь в том, что они прочно закреплены и защищены по всей длине.

10. Сечение акустических кабелей необходимо выбирать исходя из длины и подаваемой мощности.

11. Никогда не протягивайте кабеля снаружи автомобиля, и возле двигающихся частей автомобиля. Это может

привести к разрушению изоляционного слоя, короткому замыканию и возгоранию.

12. Для защиты кабелей используйте резиновые прокладки если кабель идет через отверстие в пластине или другие

подобные материалы, если он пролегает рядом с частями, подверженными нагреву.

1. В В ЕДЕН И Е RU

2. М Е РЫ ПРЕ Д ОСТО Р ОЖНО С ТИ

Ни в коем случае не подвергайте свой усилитель нагрузкам ниже разрешенных производителем. Различные

примеры коммутаций приведены на следующих страницах. Используйте данные примеры для определения

необходимого вам сопротивления подключения.

3. С П ОСОБ Ы П ОДКЛ Ю ЧЕНИ Я

ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь

здравым смыслом и практикуйте безопасный звук!

Благодарим Вас за приобретение продукции AVATAR серии Buran! Наша компания стремится к созданию

чрезвычайно громких систем без потери качества.

Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед

использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве.

Пожалуйста, сохраните руководство в надежном и доступном месте.

4 Ом х 2 8 Ом

Звуковая катушка Общий импеданс
