Decon wheel MED3113 Bedienungsanleitung

2019-06-28

Assembly instructions for IBIS XA

MED3113

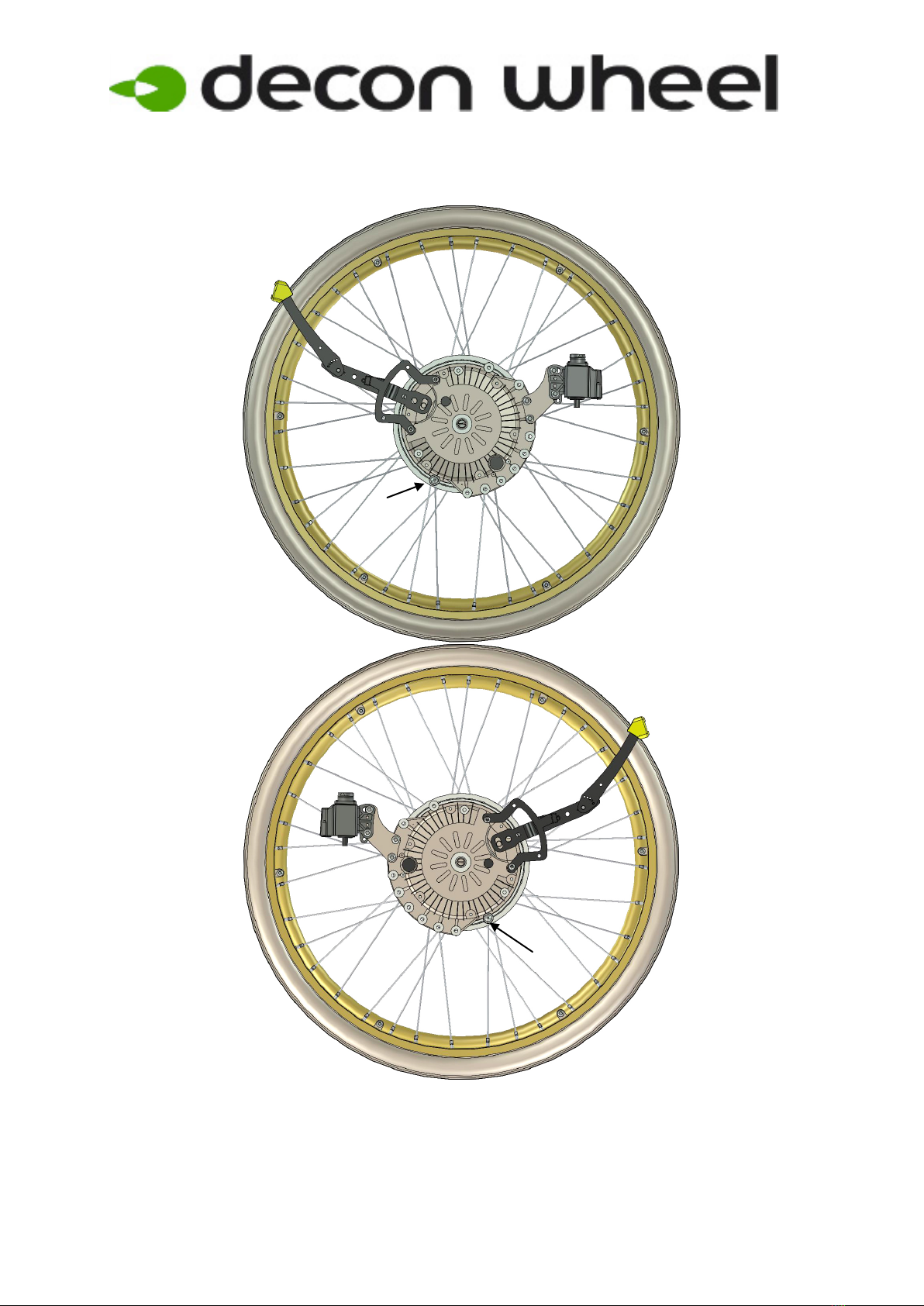

1. Remove wheels on both sides.

2. Check the correct placement for the stop pin and the battery connector. Check that

anti tip devices are removed on the E-Drive. Use the anti tip devices on the chair.

2019-06-28

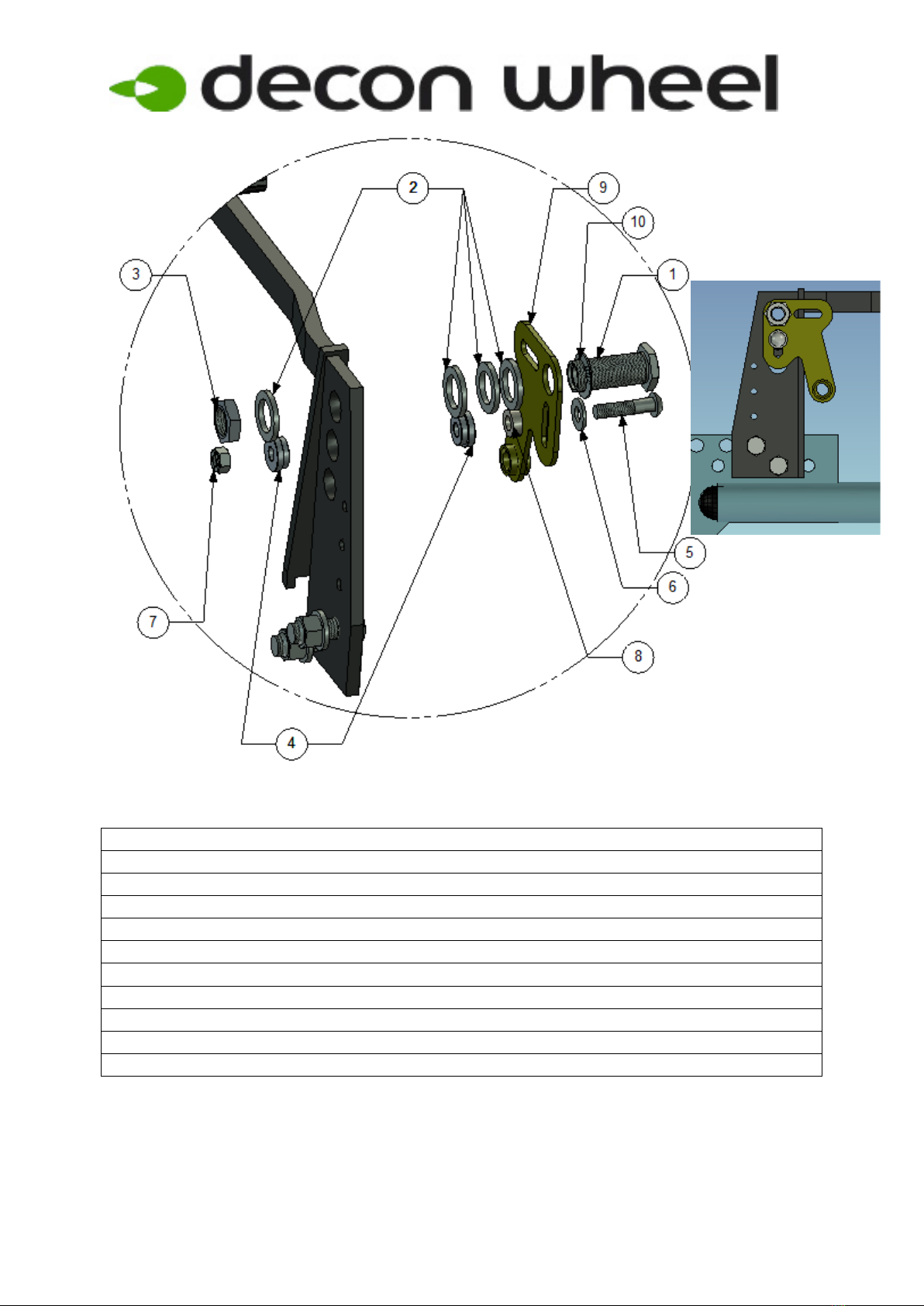

3. Assemble the plate (right side) according to picture. The hubsleever is to be attached

with the rear wheel attachments on the wheelchair.

Parts pair mountingset:

Item No. Part Number Qty Description

1 HW084 1 Hubsleever

2 XSM18BR 4 Plain washer M18

3 XSM18M 1 Nut M18 x1

4 100 400 008 2 Spacer

5 XSM8X35 1 Screw M8 x 35

6 XSM8BR 1 Plain washer M8

7 XSM8ML 1 Locknut M8

8 100 400 002 1 Spacer

9 MED2000 1 Bracket

10 405240 1 Nordlock washer M18

4. Assemble the back placed battery bag onto the wheelchair.

2019-06-28

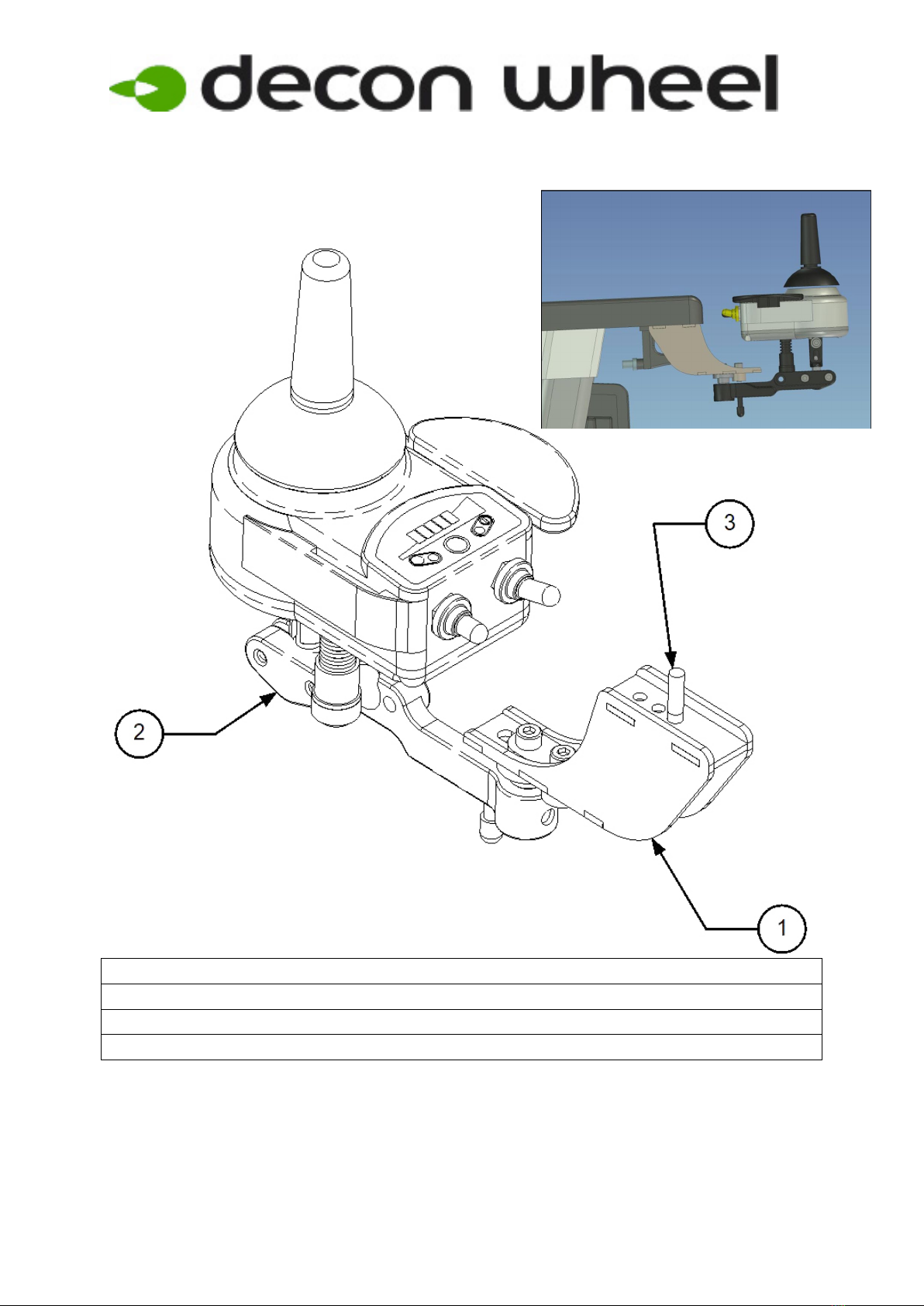

MED1359 for IBIS XA 2013-

Item No. Part Number Qty Description

1 MED1515 1 Bracket eDrive IBIS

2 XOC-48160-B0 1 Upper holder assembly 2

3 XSM6X25 1 Screw Round M6 x 25

2019-06-28

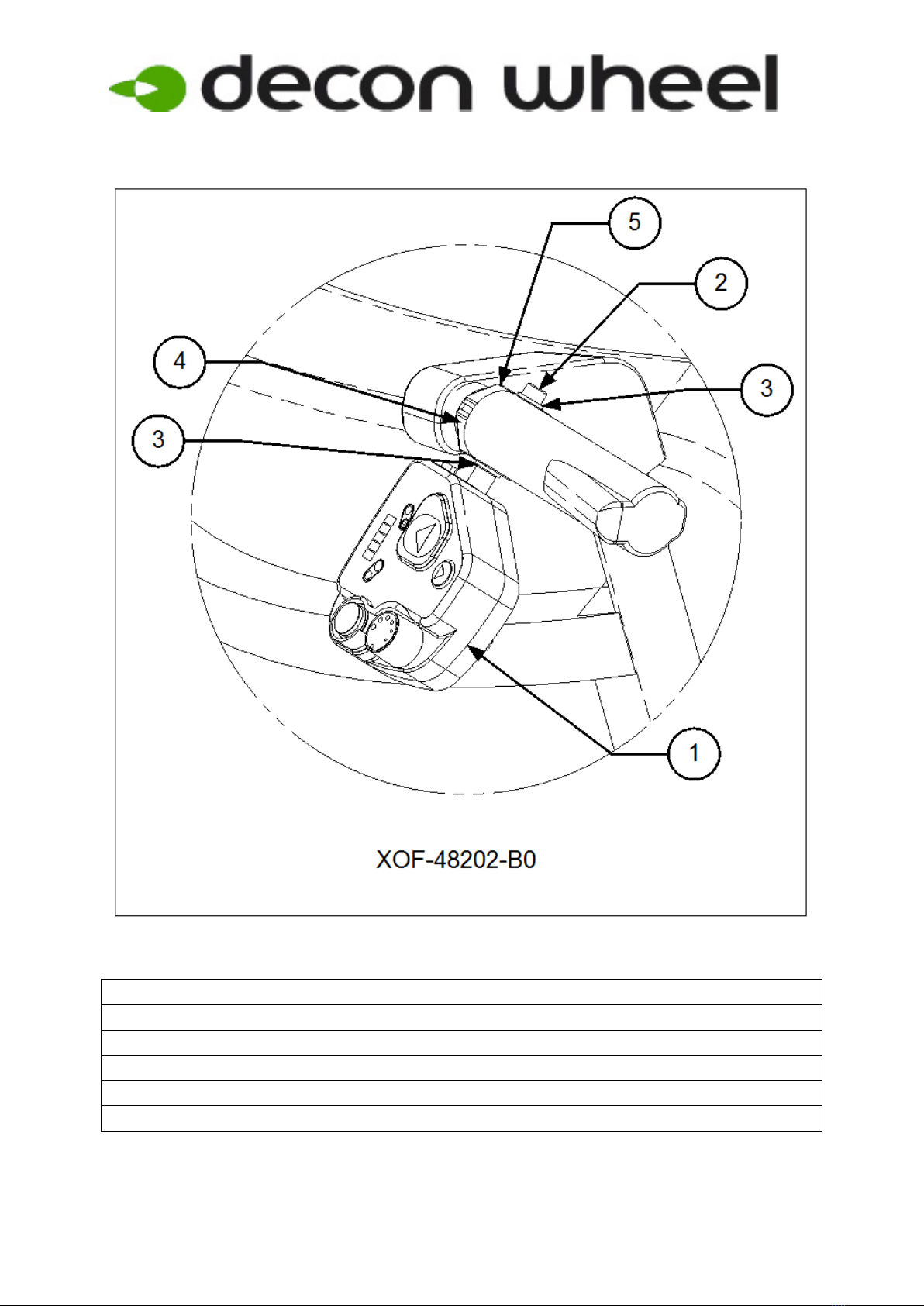

Attendant control for IBIS 2013-

MED1202

Item No. Part Number Qty Description

1 MED1200 1 Assistant controller

2 91312-06050 1 Screw Socket M6 x 50

3 92902-06200 2 Washer Plain M6

4 XA2-2612E-00 1 Clamp

5 XOD-2612K-00 1 Clamp2
