DeDietrich B 80 T Bedienungsanleitung

M0 30092

B 80 T

RUES PLITNLENDEFR

300012930--001-C

Deutsch (Seite 2)

Senkrechter Wandpufferspeicher für

Wärmepumpe

English (page 7)

Vertical wall-hung storage tank for heat pump

Nederlands (pagina 7)

Verticale wandbuffervat voor warmptepomp

Italiano (pagina 12)

Bollitore-puffer verticale a muro per pompa di

calore

Polski (strona 17)

Pionowy naścienny zasobnik buforowy dla

pompy ciepła

Français (page 2)

Ballon-tampon vertical mural pour pompe à

chaleur

Español (página 12)

Acumulador de almacenamiento mural

vertical para bomba de calor

РУССКИЙ (Страница 17)

Вертикальный настенный буферный

водонагреватель для теплового насоса

2B 80 T 01/06/2010 - 300012930--001-C

Français

1 Symboles utilisés

Attention danger

Risque de dommages corporels et matériels. Respecter

impérativement les consignes pour la sécurité des

personnes et des biens

Information particulière

Tenir compte de l'information pour maintenir le confort

ZRenvoi

Renvoi vers d'autres notices ou d'autres pages de la notice

2 Généralités

Le bon fonctionnement de l'appareil est conditionné par le

strict respect de la présente notice.

2.1 Déclaration de conformité

Conformité de conception et de fabrication

Le présent produit est conforme aux exigences de la directive

européenne 97 / 23 / CE, article 3, paragraphe 3, concernant les

appareils à pression.

Conformité électrique / Marquage 1

Le présent produit est conforme aux exigences des directives

européennes et normes suivantes :

• 2006/95/CE Directive Basse Tension

Norme visée : EN 60.335.1.

• 2004/108/CE Directive Compatibilité Electromagnétique

Normes visées : EN 50.081.1 / EN 50.082.1 / EN 55.014.

2.2 Recommandations importantes

Installer l'appareil dans un local à l'abri du gel.

Isoler les tuyauteries.

Toute intervention sur l'installation doit être effectuée par

un professionnel qualifié, dans le respect des règles de

l'art et d'après cette notice.

Conserver ce document à proximité du lieu d'installation.

Pour bénéficier de la garantie, aucune modification ne doit être

effectuée sur l'appareil.

Deutsch

1 Benutzte Symbole

Vorsicht Gefahr

Personen- und Sachschadengefahr. Für die Sicherheit der

Personen und der Teile müssen diese Anweisungen

unbedingt beachtet werden

Hinweis

Bitte berücksichtigen Sie diese Hinweise um den Komfort

aufrecht zu halten

ZVerweis

Verweis auf andere Anleitungen oder Seiten der Anleitung

2 Allgemeine Angaben

Der einwandfreie Betrieb des Geräts hängt von der strikten

Einhaltung dieser Anleitung ab.

2.1 EG-Konformität

Konformitätserklärung

Dieses Produkt stimmt mit der Richtlinie 97/23/EG des Europäischen

Parlaments und des Rates über Druckgeräte Artikel 3, Absatz 3

überein.

Elektro-Konformität / 1Kennzeichnung

Das vorhandene Produkt stimmt mit den Vorschriften folgender

europäischer Richtlinien und Normen überein:

• 2006/95/EG Richtlinie für Schwachstrom

Betroffene Norm: EN 60.335.1.

• 2004/108/EG Richtlinie des Rates über die elektromagnetische

Verträglichkeit (BMPT)

Betroffene Normen: EN 50.081.1 / EN 50.082.1 / EN 55.014.

2.2 Wichtige Installationshinweise

Das Gerät an einem vor Frost geschützten Ort aufstellen.

Wärmedämmung der Rohrleitung entsprechend der

Energiesparverordnung EuEV ausführen.

Installation, Inbetriebnahme und Wartung müssen von

einem fachkundigen Techniker gemäß den geltenden

gesetzlichen Bestimmungen und den mitgelieferten

Anweisungen erfolgen.

Dieses Dokument muss in der Nähe des Aufstellungsortes sichtbar

angebracht sein.

Damit die Garantie nicht erlischt, dürfen am Gerät keinerlei

Veränderungen vorgenommen werden.

01/06/2010 - 300012930--001-C B 80 T

A A

A-A

850

450 440

125

77 115

260

863

M000933

1234

3.2 Technische Daten

B 80 T

Wasserinhalt Liter 80

Gewicht kg 55

3 Beschreibung

Die Behälter sind aus Stahl ohne Emaille-Beschichtung.

Das Gerät ist mit FCKW-freiem PU-Hartschaum wärmegedämmt,

wodurch minimale Wärmeverluste erreicht werden.

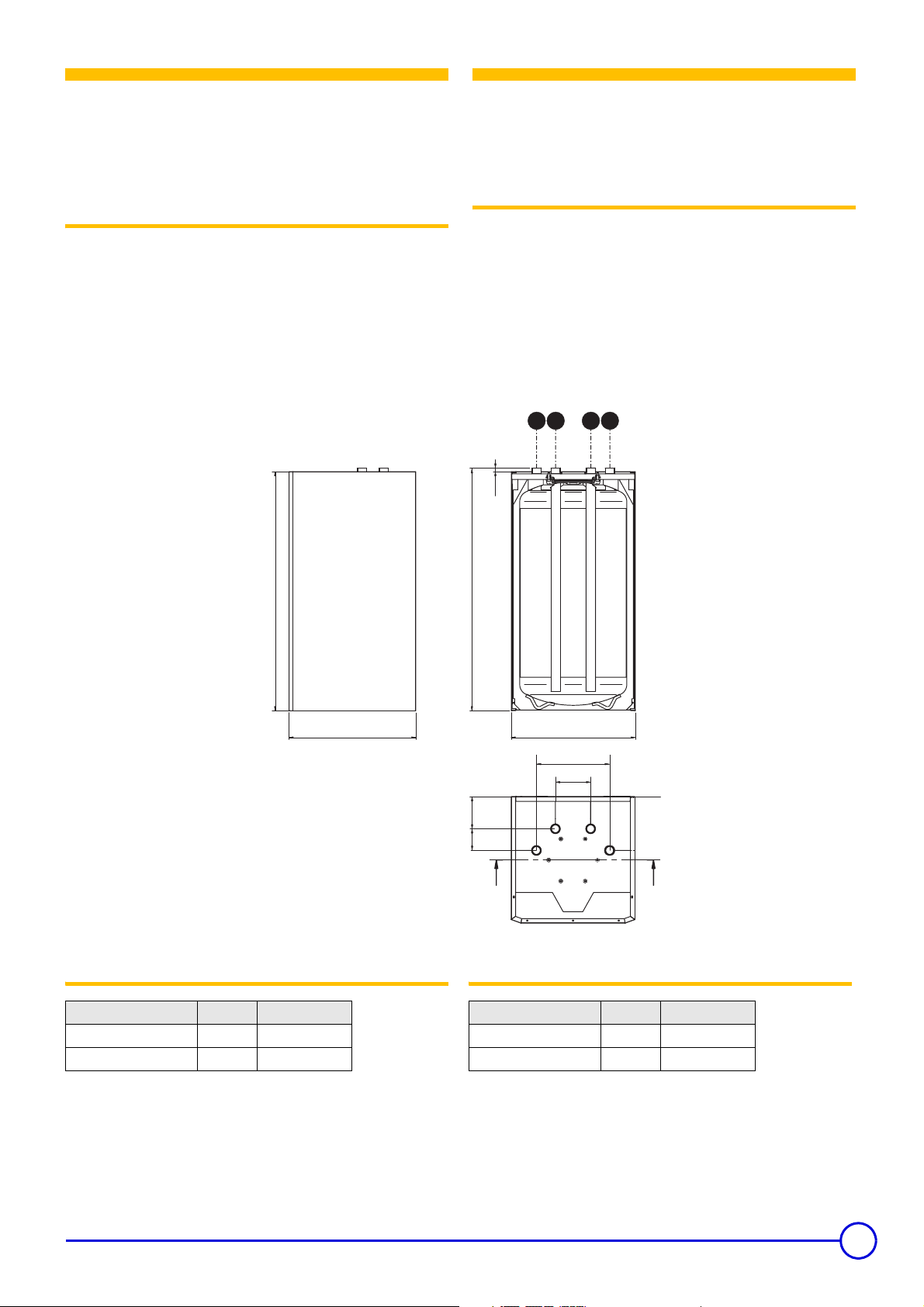

3.1 Hauptabmessungen

Zulauf MIT / MHR - R1"

Nicht aktiv - Mit Kappen verschließen

Rücklauf Wärmepumpe - R1"

Nicht aktiv - Mit Kappen verschließen

3 Description

Les cuves sont en acier de qualité non émaillé.

L'appareil est fortement isolé par une mousse de polyuréthane sans

CFC, ce qui permet de réduire au maximum les déperditions

thermiques.

3.1 Dimensions principales

Arrivée MIT / MHR - R1"

Non utilisé - A bouchonner

Retour PAC - R1"

Non utilisé - A bouchonner

3.2 Caractéristiques techniques

B 80 T

Contenance en eau l80

Poids kg 55

4B 80 T 01/06/2010 - 300012930--001-C

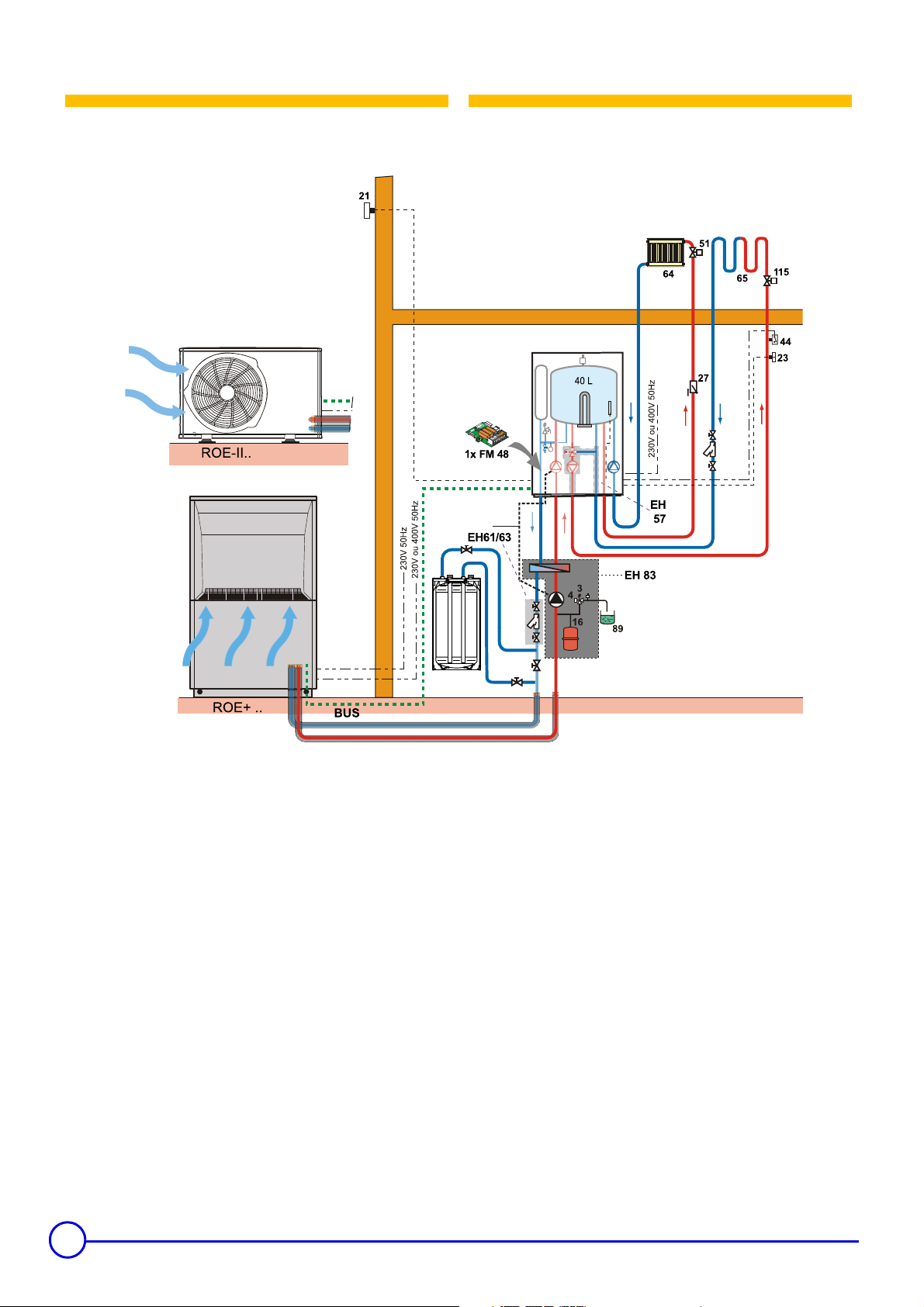

M001013

148

3. Sicherheitsventil 3 bar

4. Manometer

7. Automatischer Entlüfter

16. Ausdehnungsgefäß

21. Außenfühler

23. Mischerkreis-Vorlauffühler

27. Schwerkraftbremsen

44. Übertemperatursicherung 65 °C mit manueller Entstörung, bei

Fußbodenheizung (je nach bauseitigen Gegebenheiten

einzustellen)

51. Thermostatventil

64. Kreis A: ungemischter Heizkreis, z.b. Radiatoren

65. Kreis B: gemischter Heizkreis kann als Niedertemperaturkreis

(Fußboden oder Heizkörper) ausgelegt werden

89. Auffangbehälter für Solarfluid

115. Zonenventil mit thermischem Motor

148. Doppelkabel

4 Anwendungsbeispiele4 Exemples d'installation

3. Soupape de sécurité 3 bar

4. Manomètre

7. Purgeur automatique

16. Vase d'expansion

21. Sonde extérieure

23. Sonde de température départ après vanne mélangeuse

27. Clapets anti-thermosiphon

44. Thermostat de sécurité 65 °C, à réarmement manuel pour plancher

chauffant (France : DTU 65.8, DTU 65.14)

51. Robinet thermostatique

64. Circuit A : Circuit chauffage direct (exemple : radiateurs)

65. Circuit B : Circuit chauffage avec vanne mélangeuse, circuit

chauffage pouvant être à basse température (plancher chauffant ou

radiateurs)

89. Réceptacle pour fluide caloporteur

115. Robinet thermostatique de distribution par zone

148. Câble de dédoublement

01/06/2010 - 300012930--001-C B 80 T

872

280

30 30

093M00 4

ø10

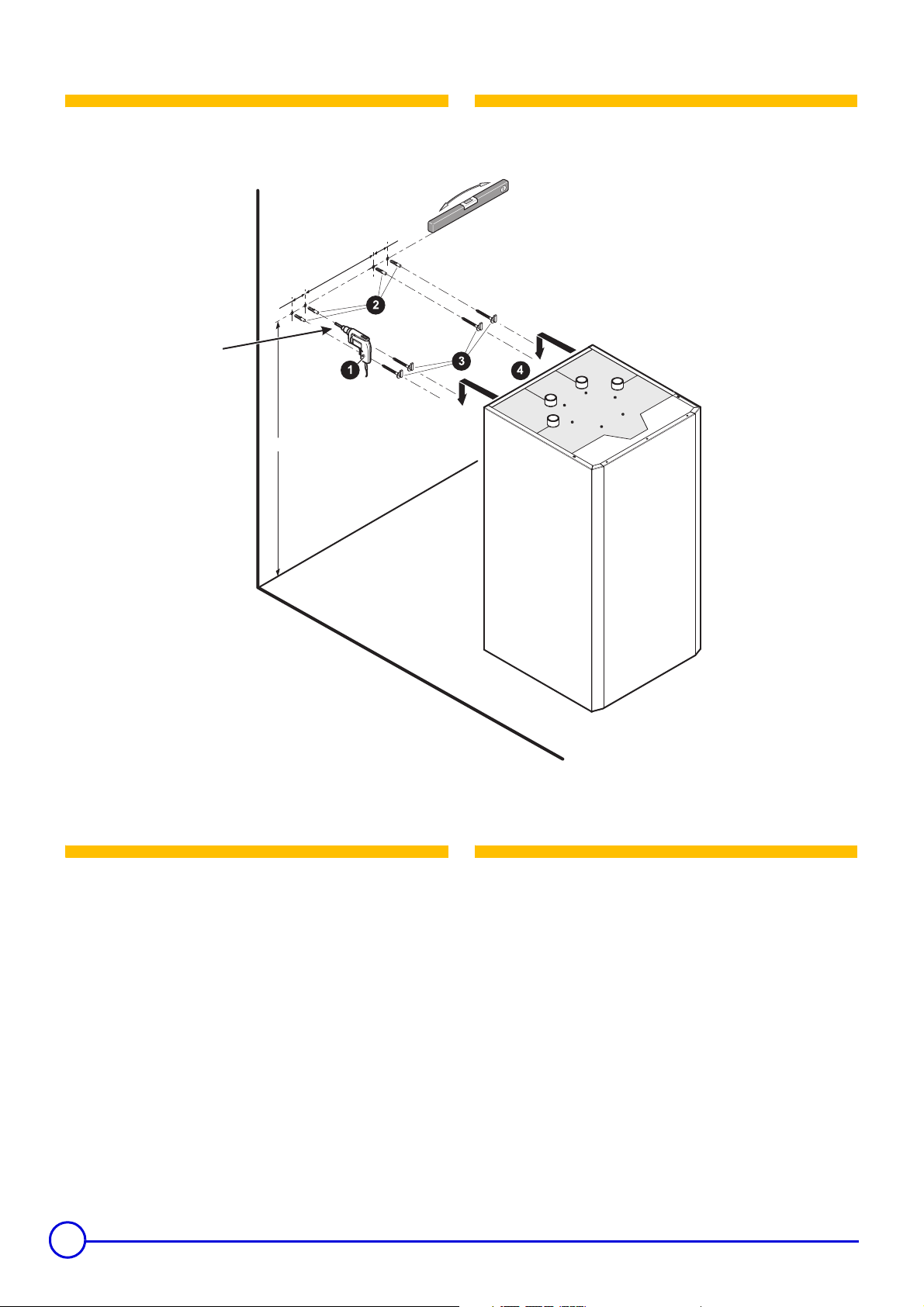

5 Montage

6 Wartung und regelmäßige

Überprüfungen

Wartungsfrei. Die Speicherverkleidung mit Seifenlauge reinigen.

5 Montage

6 Entretien et vérifications périodiques

L'appareil ne nécessite aucune opération d'entretien. Nettoyer

l'habillage du ballon à l'eau savonneuse.

6B 80 T 01/06/2010 - 300012930--001-C

M001014

7 Ersatzteile

B 80 T - 300012930-002-B

Bei der Bestellung eines Ersatzteils die Artikelnummer der

Kennziffer angeben.

Nr. Artikel-Nr. Bezeichnung

1100008841 Pufferspeicher B 80 T - EH 85

2200009640 Verkleidung komplett

3200009622 Achterrahmen komplett

4200009641 Vorderrahmen komplett

5300012154 Lippendichtung (Durchmesser 112)

6200010080 Reinigungsdeckel Ø 193 mit Dichtung +

Schrauben

7 Pièces de rechange

B 80 T - 300012930-002-B

Pour commander une pièce de rechange, indiquer le numéro

de référence situé en face du repère désiré.

Rep. Référence Désignation

1100008841 Ballon tampon B 80 T - EH 85

2200009640 Habillage complet

3200009622 Cadre arrière complet

4200009641 Cadre avant complet

5300012154 Joint à lèvres (Diamètre 112)

6200010080 Tampon Ø 193 avec joint + vis

01/06/2010 -300012930--001-C B 80 T

English

1 Used symbols

Caution danger

Risk of injury and damage to equipment. Attention must be

paid to the warnings on safety of persons and equipment

Specific information

Information must be kept in mind to maintain comfort

ZReference

Refer to another manual or other pages in this instruction

manual

2 General

For a proper operating of the boiler, follow carefully the

instructions.

2.1 Conformity

Compliance of design and manufacture

This product conforms to the requirements of european directive 97 /

23 / EC, article 3, paragraph 3, on pressure equipment.

Electrical compliance / Marking 1

This product complies to the requirements to the european directives

and following standards:

• 2006/95/EC Low Voltage Directive

Reference Standard: EN 60.335.1.

• 2004/108/EC Electromagnetic Compatibility Directive

Reference Standards: EN 50.081.1 / EN 50.082.1 / EN 55.014.

2.2 Important recommendations

Install the appliance in frost-free premises.

Pipes must be insulated.

Any operation on the installation must be performed by a

qualified technician respecting professional regulations

and in accordance with this document.

Keep this document close to the place where the boiler is installed.

To take advantage of the guarantee, no modifications must be made

to the appliance.

Nederlands

1 Toegepaste symbolen

Opgelet gevaar

Kans op lichamelijk letsel en materiële schade. Neem altijd

de instructies in acht voor de veiligheid van personen en

goederen

Bijzondere informatie

Hou rekening met de informatie om het comfort te behouden

ZVerwijzing

Verwijzing naar andere handleidingen of andere pagina's van

de handleiding

2Algemeen

Om de goede werking van het toestel te garanderen, moet

deze handleiding nauwkeurig worden gevolgd.

2.1 Conformiteit

Conformiteitsverklaring

Dit product voldoet aan de ontwerp- en fabricage-eisen van de

europese richtlijn 97/23/EG, artikel 3, paragraaf 3 inzake de

druktoestellen.

Elektrische conformiteit/ / Markering 1

Dit product voldoet aan de eisen van de volgende europese

richtlijnen en normen:

• 2006/95/EG Richtlijn Laagspanning

Overeenkomstige norm: EN 60.335.1.

• 2004/108/EG Richtlijn Elektromagnetische Compatibiliteit

Beteffende normen: EN 50.081.1 / EN 50.082.1 / EN 55.014.

2.2 Belangrijke instructies

Installeer het apparaat in een vorstvrije ruimte.

Isoleer de leidingen.

Werkzaamheden aan de installatie mogen uitsluitend

worden uitgevoerd door deskundig personeel, volgens de

regels van de kunst en de aanwijzingen in deze

handleiding.

Bewaar dit document in de nabijheid van de installatie.

Om van de garantie gebruik te kunnen maken, mag het apparaat op

geen enkele wijze gewijzigd worden.

8B 80 T 01/06/2010 - 300012930--001-C

A A

A-A

850

450 440

125

77 115

260

863

M000933

1234

3.2 Technische gegevens

B 80 T

Waterinhoud l80

Gewicht kg 55

3 Beschrijving

De kuipen zijn van hoogwaardig, niet geëmailleerd staal.

Het apparaat is goed geïsoleerd door middel van schuimplastic

zonder CFK, waardoor warmteverlies zoveel mogelijk vermeden

wordt.

3.1 Belangrijkste afmetingen

Aanvoer MIT/MHR - R1"

Niet gebruikt - Moet afgedicht worden

Retourleiding warmtepomp - R1"

Niet gebruikt - Moet afgedicht worden

3 Description

The tanks are made of high quality non-enamelled steel.

The appliance is highly insulated with CFC-free polyurethane foam,

which reduces thermal losses to a minimum.

3.1 Main dimensions

MIT / MHR inlet - R1"

Not used - To be plugged

Heat pump return - R1"

Not used - To be plugged

3.2 Technical characteristics

B 80 T

Water content l80

Weight kg 55

01/06/2010 -300012930--001-C B 80 T

M001013

148

3. Overdrukventiel 3 bar

4. Manometer

7. Automatische ontluchter

16. Expansievat

21. Buitensensor

23. Vertrektemperatuursensor na mengkraan

27. Antithermosifonklep

44. Veiligheidsthermostaat 65 °C, handmatig herschakelbaar voor

vloerverwarming (Frankrijk: DTU 65.8, DTU 65.14)

51. Thermostatische kraan

64. Kring A: directe verwarmingskring (voorbeeld: radiatoren)

65. Kring B: verwarmingskring met mengkraan, verwarmingskring voor

lage temperatuur (vloerverwarming of radiatoren)

89. Opvangbak voor wamteoverdrachtvloeistof

115. Thermostatische verdeelkraan per zone

148. Splitskabel

4 Voorbeelden voor de installatie4 Typical systems

3. 3-bar safety valve

4. Pressure gauge

7. Automatic air vent

16. Expansion vessel

21. Outside sensor

23. Mixing valve outlet temperature sensor

27. Anti-thermosiphon valve

44. 65 °C safety thermostat with manual reset for heated floor (France:

DTU 65.8, DTU 65.14)

51. Thermostatic valve

64. Circuit A: direct heating circuit (example: radiators)

65. Circuit B: heating circuit with mixing valve; heating circuit which may

be at low temperature (heated floor or radiators)

89. Heat transfer fluid container

115. Thermostatic distribution valve for each zone

148. Splitting cable

10 B 80 T 01/06/2010 - 300012930--001-C

872

280

30 30

093M00 4

ø10

5 Montage

6 Onderhoud en periodieke controles

Geen enkel onderhoud. Reinig de mantel van be boiler met

zeepwater.

5 Mounting

6 Maintenance and periodic checks

No maintenance operations are necessary. Clean the domestic hot

water cylinder cladding with soapy water.

Inhaltsverzeichnis

Andere DeDietrich Kessel Handbücher

DeDietrich

DeDietrich NeOvo Condens EFU C-S 19 FF Bedienungsanleitung

DeDietrich

DeDietrich MPX 24 COMPACT Bedienungsanleitung

DeDietrich

DeDietrich Innovens MCA 15 Handbuch

DeDietrich

DeDietrich CBB Series Bedienungsanleitung

DeDietrich

DeDietrich EVODENS PRO Amc 45 Bedienungsanleitung

DeDietrich

DeDietrich GT 430 Bedienungsanleitung

DeDietrich

DeDietrich C230 ECO-A 80 Service-Handbuch

DeDietrich

DeDietrich DTG 220/II Series Bedienungsanleitung

DeDietrich

DeDietrich EVODENS PRO Series Bedienungsanleitung

DeDietrich

DeDietrich GT 530-7 Handbuch

DeDietrich

DeDietrich ECODENS DTG 1300-24 Eco / V130 Bedienungsanleitung

DeDietrich

DeDietrich C 330 ECO Fehlerbehebungshandbuch

DeDietrich

DeDietrich LN1GBQ41-C140-45 Bedienungsanleitung

DeDietrich

DeDietrich GT 330 Betriebsanleitung

DeDietrich

DeDietrich VIVADENS MCR Handbuch

DeDietrich

DeDietrich GT 300 A Bedienungsanleitung

DeDietrich

DeDietrich INNOVENS PRO MCA 160 Bedienungsanleitung

DeDietrich

DeDietrich MCA Pro 45 Handbuch

DeDietrich

DeDietrich Vivadens MCR-P 28 BIC PLUS Bedienungsanleitung

DeDietrich

DeDietrich GT 210 A Bedienungsanleitung

DeDietrich

DeDietrich GT 530A Series Handbuch

DeDietrich

DeDietrich MS 24 MI VMC Bedienungsanleitung

DeDietrich

DeDietrich DTG 320 Eco.NOx Series Bedienungsanleitung

DeDietrich

DeDietrich 310 ECO Series Bedienungsanleitung

Beliebte Kessel Handbücher anderer Marken

Vaillant

Vaillant uniSTOR VIH SW GB 500 BES Bedienungsanleitung

Radijator

Radijator BIO max 23.1 Bedienungsanleitung

Brunner

Brunner BSV 20 Bedienungsanleitung

Buderus

Buderus Logamax GB062-24 KDE H V2 Bedienungsanleitung

Potterton

Potterton 50e Datenblatt

UTICA BOILERS

UTICA BOILERS TriFire Bedienungsanleitung

Joannes

Joannes LADY Series Handbuch

ECR International

ECR International UB90-125 Gebrauchsanweisung

Froling

Froling FHG Turbo 3000 Bedienungsanleitung

Froling

Froling P4 Pellet 8 - 105 Bedienungsanleitung

U.S. Boiler Company

U.S. Boiler Company K2 Bedienungsanleitung

Henrad

Henrad C95 FF Bedienungsanleitung

NeOvo

NeOvo EcoNox EF 36 Bedienungsanleitung

Potterton

Potterton PROMAX SL 12 Bedienungsanleitung

Eco Hometec

Eco Hometec EC 25 COMPACT Bedienungsanleitung

Viessmann

Viessmann VITODENS 200 Leitfaden

Baxi

Baxi Prime 1.24 Bedienungsanleitung

REXNOVA

REXNOVA ISA 20 BITHERMAL Bedienungsanleitung
