Sehr geehrter Kunde,
vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Es erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Produkt-Hinweise und Montageanleitung beachten! Sie enthalten wichtige Informationen zur
Inbetriebnahme und Handhabung. Deshalb ist es wichtig, dass Sie diese zum späteren Nachlesen gut
aufbewahren.
I. Technische Informationen und Sicherheitshinweise
1. Sicherheitshinweise
Bei Sach- und Personenschäden durch Nichtbeachten der Produkt-Hinweise und Montageanleitung, durch
unsachgemäße Handhabung oder für vorgenommene Änderungen übernehmen wir keine Haftung.
DieInstallationdarfausschließlichvoneinerqualiziertenElektrofachkraftausgeführtwerden.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf eine Inbetriebnahme nicht erfolgen.
Betrieb nur außerhalb der Verpackung.
Das Typenschild darf nicht entfernt werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschaltengesichertwerden.
Stellen Sie sicher, dass die Anschlusswerte der Stromzufuhr mit den Daten am Typenschild dieses Produktes
übereinstimmen.
Bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind und nicht geknickt werden.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Ausgangsleitungen sollten getrennt und im Abstand zu anderen Leitungen verlegt werden. Die
Netzanschlussleitungen und die Lampenzuleitungen dürfen sich nicht kreuzen.
BringenSiedasProduktnichtmitextremerHitzeoderoenerFlammeinKontakt.
Das Produkt darf unter keinen Umständen mit Gegenständen (Dekorationen) behangen oder mit
DämmmaterialoderähnlichenWerkstoenabgedecktwerden.
Überprüfen Sie vor Entsorgung des Verpackungsmaterials, ob alle Bestandteile entnommen sind.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Vorsicht. Die Packung enthält Kleinteile, die von
Kindern verschluckt werden könnten.
2. Bestimmungsgemäße Verwendung
DiesesProduktdientnurBeleuchtungszweckenunddarfnuraufnormalbzw.nichtentammbarenFlächen
betrieben werden.
Die Verwendung muss in geschützten und trockenen Innenräumen erfolgen.
Produkt-Hinweise // Bedienungsanleitung Artikel Nr.: 843007
Deko-Light Elektronik-Vertriebs GmbH 02.09.2020
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 4 / 24
3. Pege und Wartung
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs- oder
Pegemaßnahmenvornehmen.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Zur Reinigung verwenden Sie niemals Chemikalien, brennbare Reiniger oder Scheuermittel. Diese können die
Oberächenund/oderdieIsolierungenbeschädigen.
4. Funktionsstörung / Reset
●Sind die zu steuernden Leuchten / Betriebsgeräte betriebsbereit korrekt angeschlossen?
●Ist die Stromversorgung Hausinstallationsseitig gewährleistet?
●Lassen sich die angeschlossenen Leuchten/Betriebsgeräte durch Taster 1 An/Ausschalten?
●Bei allg. Funktionsstörungen führen Sie einen Reset durch, indem Sie den Controller für mind. 30
Sekunden vom Netz trennen.
Im Controller sind zur besseren Funktions- und Fehleranalyse farbige LEDs, die Ihnen Auskunft über den Be-
triebszustandoderevtl.anstehendeFehlergeben.DieLEDssindsichtbar,wennSiedurchdiekleineÖnung
auf der Frontseite des Gehäuses blicken.
LED-Farbe Anzeigeart Status-Information
Grün dauernd
Versorgungsspannung OK
BT-Netzwerk OK
keine Verbindung zu anderen BT-Komponenten
Blau dauernd
Versorgungsspannung OK
BT-Netzwerk OK
mit anderen BT-Komponenten verbunden
Blau blinkend Störung,
alle Komponenten müssen neu gestartet werden
Rot dauernd Modul überhitzt
(Montageort prüfen und abkühlen lassen)
Rot blinkend Modul überlastet
(Leistung verringern und Modul neu starten)
5. Lagerung und Entsorgung
Elektronik-AltgerätemüssendenöentlichenSammelstellenzugeführtwerdenunddürfennichtalsHausmüll
entsorgt werden.
Trocken und vor Verschmutzungen und mechanischen Belastungen geschützt lagern.
Produkt-Hinweise // Bedienungsanleitung Artikel Nr.: 843007
Deko-Light Elektronik-Vertriebs GmbH 02.09.2020
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 5 / 24
6. Lieferumfang
●1x Controller, QUASAR HVM
●1x Bedienungsanleitung
7. Technische Daten
Spannungsbereich
Spannungsbereich: 220-240V AC
Frequenz: 50 Hz
Schaltausgang
Relais: SSR in der Phase
Netzspannungsbereich: 220-240V AC
Frequenz: 50 Hz
Leistung
Glühlampen/Hochvolt-Halogen(R): max.150W/5Leuchten
Hochvolt-LED/elektronischeNetzgeräte(C): max.100W/2Leuchten/Netzgeräte
0-10V/1-10V Schnittstelle
Spannungsbereich: 0-10V DC
Steuerstrom: 5 mA / bis 5 Netzgeräte*
*Schaltleistungmax.100W,höhereLeistungmittelsZusatzrelais(nichtimLieferumfang)möglich.
Funk Sender
Sendefrequenz: 2,4 bis 2,483Ghz
Max. Sendeleistung: +4dBm
Betriebsbedingungen
Umgebungstemperatur, ta: -20 bis +70 °C
Max. Gehäusetemperatur, tc: +70 °C
Lagertemperatur: -25 bis +75 °C
Max. relative Luftfeuchtigkeit: 0-80%
Anschlussklemmen
Querschnitt: 0,75 bis 1,5mm2
StarreLeitung: 14-22AWG
Flex.Leitung: 14-22AWG
Abisolierlänge: 6-7 mm
Anzugsdrehmoment: 0,4Nm/4Kgf.cm/2,6 Lb-In
Abmessungen & Schutz
Länge: 46 mm
Breite: 41 mm
Höhe: 24 mm
Gewicht: 48g
Schutzart: IP20
Schutzklasse: II
Produkt-Hinweise // Bedienungsanleitung Artikel Nr.: 843007
Deko-Light Elektronik-Vertriebs GmbH 02.09.2020
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 6 / 24
II. Inbetriebnahme und Anschlus des Controllers
Die nachfolgenden Skizzen zeigen den Anschluß und die Verkabelung des Controllers sowie der
verschiedenen Modi.
1. Anschluss 230V Schalten
optionaler Anschluss von bis zu 4 Taster
zur Bedienung fest hinterlegter
Schaltaufgaben oder Szenen
siehe Anschlussschema Taster (Seite 10)

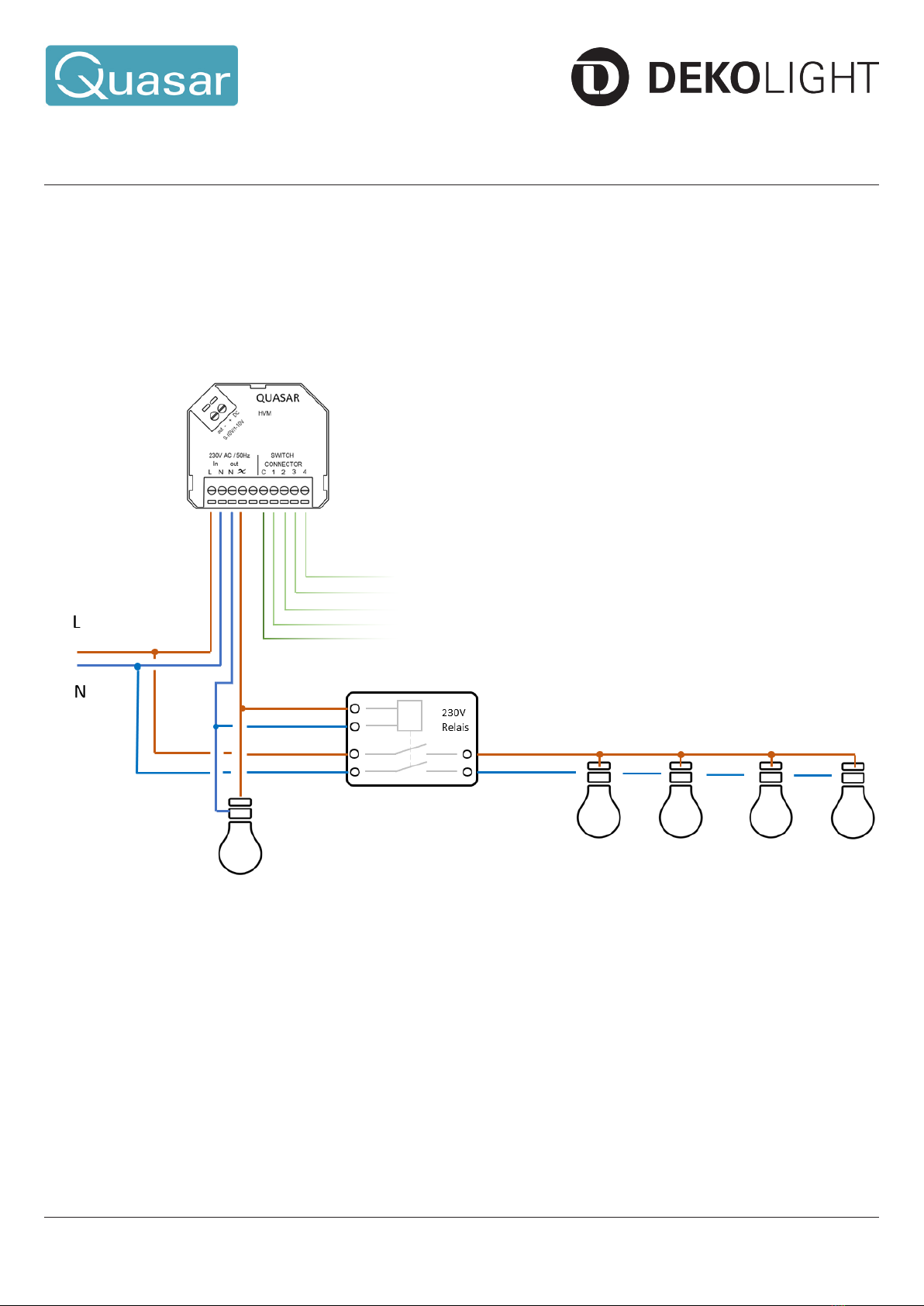

*Das 230V Lastrelais gehört nicht zum Lieferumfang und ist bei ext. Herstellern erhältlich!
schaltenbis150W(R)/100W(C)
schalten mit mehr als
150W(R)/100W(C)
Infos zum Anschluss-/max. Schaltleistung:
●Glühlampen, Hochvolt-Halogen (R):
1W-max.150W/max.5Leuchten
●Hochvolt-LED, elektronische Netzgeräte (C):
1W-max.100W/max.2Leuchten/Netzgeräte
Hinweis:*
Produkt-Hinweise // Bedienungsanleitung Artikel Nr.: 843007
Deko-Light Elektronik-Vertriebs GmbH 02.09.2020
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 7 / 24
2. Anschluss 230V Dimmen
optionaler Anschluss von bis zu 4 Taster
zur Bedienung fest hinterlegter
Schaltaufgaben oder Szenen
siehe Anschlussschema Taster (Seite 12)
Infos zum Anschluss-/max. Schaltleistung:
●Glühlampen, Hochvolt-Halogen (R):
1W-max.150W/max.5Leuchten
●Hochvolt-LED, elektronische Netzgeräte (C):
1W-max.100W/max.2Leuchten/Netzgeräte
Produkt-Hinweise // Bedienungsanleitung Artikel Nr.: 843007
Deko-Light Elektronik-Vertriebs GmbH 02.09.2020
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 8 / 24
3. Anschluss Dimmen mit 0-10V / 1-10V < 100W
Infos zum Anschluss-/max. Schaltleistung:
●Steuerausgang 0-10V / 1-10V zur
Dimmung von max. 5 Stück geeigneten
Netzgeräten. Schaltleistung des
Ausgangs(max.100W)beachtenund
ggf. durch Nachschaltung eines Relais
die Schaltleistung entsprechend erhöhen
(s. S.9)
optionaler Anschluss von bis zu 4 Taster
zur Bedienung fest hinterlegter
Schaltaufgaben oder Szenen
siehe Anschlussschema Taster (Seite 12)
Produkt-Hinweise // Bedienungsanleitung Artikel Nr.: 843007
Deko-Light Elektronik-Vertriebs GmbH 02.09.2020
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 9 / 24
4. Anschluss Dimmen mit 0-10V / 1-10V > 100W
*Das 230V Lastrelais gehört nicht zum Lieferumfang und ist bei ext. Herstellern erhältlich!
Infos zum Anschluss-/max. Schaltleistung:
Steuerausgang 0-10V / 1-10V zur Regelung/
Dimmung von max. 5 Stück geeigneten
Netzgeräten. Schaltleistung des Ausgangs
(max.100W)kanndurchNachschaltung
eines Relais entsprechend erhöht werden.
optionaler Anschluss von bis zu 4 Taster
zur Bedienung fest hinterlegter
Schaltaufgaben oder Szenen
siehe Anschlussschema Taster (Seite 12)
1- 5 Netzteile
Hinweis:*
Produkt-Hinweise // Bedienungsanleitung Artikel Nr.: 843007
Deko-Light Elektronik-Vertriebs GmbH 02.09.2020
Technische Daten können ohne Vorankündigung geändert werden. Irrtümer vorbehalten. 10 / 24
5. Anschluss Sensor
Im Sensor-Modus haben Sie die Möglichkeit, jegliche Art von Sensoren wie z.B. Bewegungsmelder,
Dämmerungsschalter, Lichtschranken, Temperatursensoren etc., die ein 230V Schaltsignal ausgeben,
anzuschließen. Über eine entsprechende Programmierung (ausschließlich über die Quasar-App möglich)
können dann weitere angeschlossene Controller und deren Leuchten oder Betriebsgeräte gesteuert werden.
Anschlußbeispiel:
Bewegungsmelder
