Digittrade HS128 Bedienungsanleitung
Deutsch
Benutzerhandbuch
User Manual
High Security HS128 / HS256
Version
13.11.2012
external encrypted HDD/SSD
für Unternehmen und Behörden
for enterprise and government use
Deutsch
2
BITTE LESEN SIE DIE ANLEITUNG SORGFÄLTIG
UND FOLGEN SIE DEN ANWEISUNGEN.
EINE FEHLERHAFTE BEDIENUNG KANN ZU
SCHÄDEN AN DER DIGITTRADE HIGH SECURITY
HS128 / HS256 (EXTERNAL ENCRYPTED HDD/
SSD) SOWIE ZU DATENVERLUSTEN FÜHREN.
STELLEN SIE SICHER, DASS DIE
VERSIEGELUNGEN DES PRODUKTES NICHT
BESCHÄDIGT WURDEN (SIEHE SEITE 7).
3
Deutsch
1. Über die DIGITTRADE High Security HDD/SSD 4
1.1 Verschlüsselung 4
1.2 Zugriffskontrolle 4
1.3 Die Smartcard 5
1.4 Weitere Features 6
1.5 Die wichtigsten Eigenschaften im Überblick 6
1.6 Vorteile der DIGITTRADE High Security HDD/SSD 7
1.7 Versiegelungen der High Security HDD/SSD 7
2. Anschlussmöglichkeiten 8
2.1 Anschluss an den USB 1.1 - Steckplatz 9
2.2 Anschluss an den USB 2.0 - Steckplatz 9
2.3 Anschluss an den FireWire - Steckplatz 10
3. Inbetriebnahme der High Security HDD/SSD 11
3.1 Einlegen der Smartcard 11
3.2 Eingabe der Smartcard-PIN 12
3.3 Ändern der Smartcard-PIN 13
4. Geräte-PIN-Funktionen 14
4.1 Ändern der Geräte-PIN 14
4.2 Aktivieren/Deaktivieren des Lock-Out Modus 15
(Geräte-PIN erforderlich)
5. Initialisierung / Partitionierung / Formatierung unter Windows 16
6. Initialisierung / Partitionierung / Formatierung unter MAC OS X 22
7. Initialisierung / Partitionierung / Formatierung unter Linux 24
8. Das richtige Dateisystem 27
9. Anwendungsmöglichkeiten der DIGITTRADE HS128/HS256 28
10. Technische Spezifikationen 31
11. Fehlerbehebung 32
12. Datensicherheit und Haftungsausschluss 34
13. Aufbewahrung der Smartcard 34
14. Lieferumfang 35
15. Hinweis zum Schutz und Erhalt der Umwelt 35
16. Schematische Funktionsübersicht 36
Inhaltsverzeichnis
Deutsch
4
Die externe DIGITTRADE HIGH SECURITY HS128 / HS256 (externe verschlüsselte
HDD/SSD) ist aufgrund ihrer Sicherheitsfunktionen eine der sichersten
Möglichkeiten Daten mobil zu speichern.
Die in der DIGITTRADE HS128 / HS256 gespeicherten Daten sind in Hinblick auf
die Vertraulichkeit der Daten vor unbefugten Zugriffen geschützt, etwa wenn die
DIGITTRADE HS128 / HS256 gestohlen, verloren oder verlegt wird und auch bei
logischen oder physikalischen Angriffen auf diese.
Die DIGITTRADE HS128 / HS256 gewährleistet die Vertraulichkeit der Daten durch
folgende Sicherheitsmechanismen:
- Verschlüsselung
- Zugriffskontrolle
1.1 Verschlüsselung
- 128-Bit / 256-Bit AES Full-Disk-Verschlüsselung im ECB / CBC-Modus
Das im Sicherheitsgehäuse integrierte Verschlüsselungsmodul führt eine
komplette Verschlüsselung der Festplatte/SSD durch. Jedes gespeicherte Byte und
jeder beschriebene Sektor auf der Festplatte/SSD werden nach AES (Advanced
Encryption Standard) mit 128 Bit / 256 Bit im CBC-Modus verschlüsselt.
Die DIGITTRADE High Security HDD/SSD verschlüsselt außerdem temporäre
Dateien und Bereiche, die von Verschlüsselungssoftware oft unbeachtet bleiben.
1.2 Zugriffskontrolle
- 2-Faktor-Authentifizierung mittels Smartcard und PIN
Die Zugriffskontrolle erfolgt nach dem Prinzip „Besitzen und Wissen”:
Der Nutzer muss für den Zugriff auf die Daten eine passende Smartcard besitzen
und die richtige 8-stellige Smartcard-PIN kennen.
1. Über die DIGITTRADE High Security HDD/SSD
5
Deutsch
Die Smartcard wird automatisch gesperrt und unbrauchbar gemacht, sobald die
8-stellige PIN acht Mal falsch eingegebenwurde. Der kryptografische Schlüssel auf
der Smartcard wird dabei unwiderruflich zerstört.
1.3 Die Smartcard
Es wird eine Atmel CryptoMemory AT88SC014C Smartcard verwendet. Diese
kann kryptografische Schlüssel sicher aufbewahren.
Zusätzlich sind zwei verschiedene Arten von Smartcards verfügbar:
Einerseits, für höhere Sicherheitsanforderungen, die Smartcard Oberthur Cosmo
64 v5.4, zertifiziert mit FIPS 140-2 Level 3.
Andererseits, die für besonders hohe Sicherheitsanforderung entwickelte NXP
P5CD081 J3A081 JCOP v2.4.1 R3 (BSI-DSZ-CC-0675-2011) Smartcard. Diese
Smartcard ist vom BSI (Bundesamt für Sicherheit in der Informationstechnik) nach
EAL5 zertifiziert.
Bei Manipulationsversuchen jeglicher Art wird die Smartcard automatisch
unwiderruflich zerstört und unbrauchbar gemacht.
Deutsch
6
1.4 Weitere Features
Die eingebauten Datenträger im 2,5”-Format machen den mobilen Datentresor
klein und handlich. Die optionale Verwendung von SSD-Datenträgern bietet
zusätzlichen Schutz vor Stößen und Erschütterungen. Die Datenübertragung und die
Stromversorgung erfolgen über USB oder FireWire. Die Hardwareverschlüsselung
ermöglicht die Verwendung des Speichermediums unabhängig vom
Anwenderbetriebssystem und geschieht transparent. Der Zugriff auf die Daten
findet ohne Einschränkungen der Lese- und Schreibgeschwindigkeit statt.
1.5 Die wichtigsten Eigenschaften im Überblick
- 128-Bit / 256-Bit AES-Full-Disk-Hardwareverschlüsselung im ECB / CBC-Modus
- 2-Faktor-Authentifizierung mittels Smartcard und 8-stelliger PIN
- externe Speicherung des kryptografischen Schlüssels
- hardwarebasiertes Verschlüsselungsmodul
- Datenverschlüsselung aller gespeicherten Bytes und beschriebenen
Sektoren
- unabhängig von Betriebssystemen (Unterstützung aller Betriebssysteme,
Multimediageräte und Maschinen mit USB-Datenträger-Unterstützung)
- bootfähig
- kompatibel mit USB 1.1, USB 2.0 und FireWire
- keine Einschränkungen der Lese- und Schreibgeschwindigkeit
- handliches 2,5”-Format
7
Deutsch
1.7 Versiegelungen der HS128 / HS256
Die sicherheitsrelevanten Komponenten der HS128 / HS256 sind mit Epoxidharz
versiegelt.
An den Öffnungsstellen des Gehäuses der HS128 / HS256 sind außerdem wie
unten abgebildet Versiegelungsaufkleber angebracht. Stellen Sie nach Erhalt und
vor jedem Gebrauch sicher, dass diese Versiegelungen nicht beschädigt wurden.
Kontaktieren Sie Ihren Verkäufer, wenn Sie Manipulationen an den Versiegelungen
feststellen.
Im Inneren der HS128 / HS256 befinden sich weitere Versiegelungsaufkleber.
1.6 Vorteile der DIGITTRADE HS128 / HS256
- Privat- und Geschäftsdaten sind sicher vor dem Zugriff Unbefugter geschützt
- einfache und sichere Handhabung durch Hardwareverschlüsselung: Anschließen,
Anmelden, Verwenden
- alle Daten sind sofort verschlüsselt gespeichert, keine Performanceverluste
- Integrationsmöglichkeit in bereits bestehende Smartcard-Infrastrukturen in
Unternehmen
Deutsch
8
Die DIGITTRADE HS128 / HS256 kann entweder per USB-Schnittstelle oder über
FireWire mit dem Computer verbunden werden.

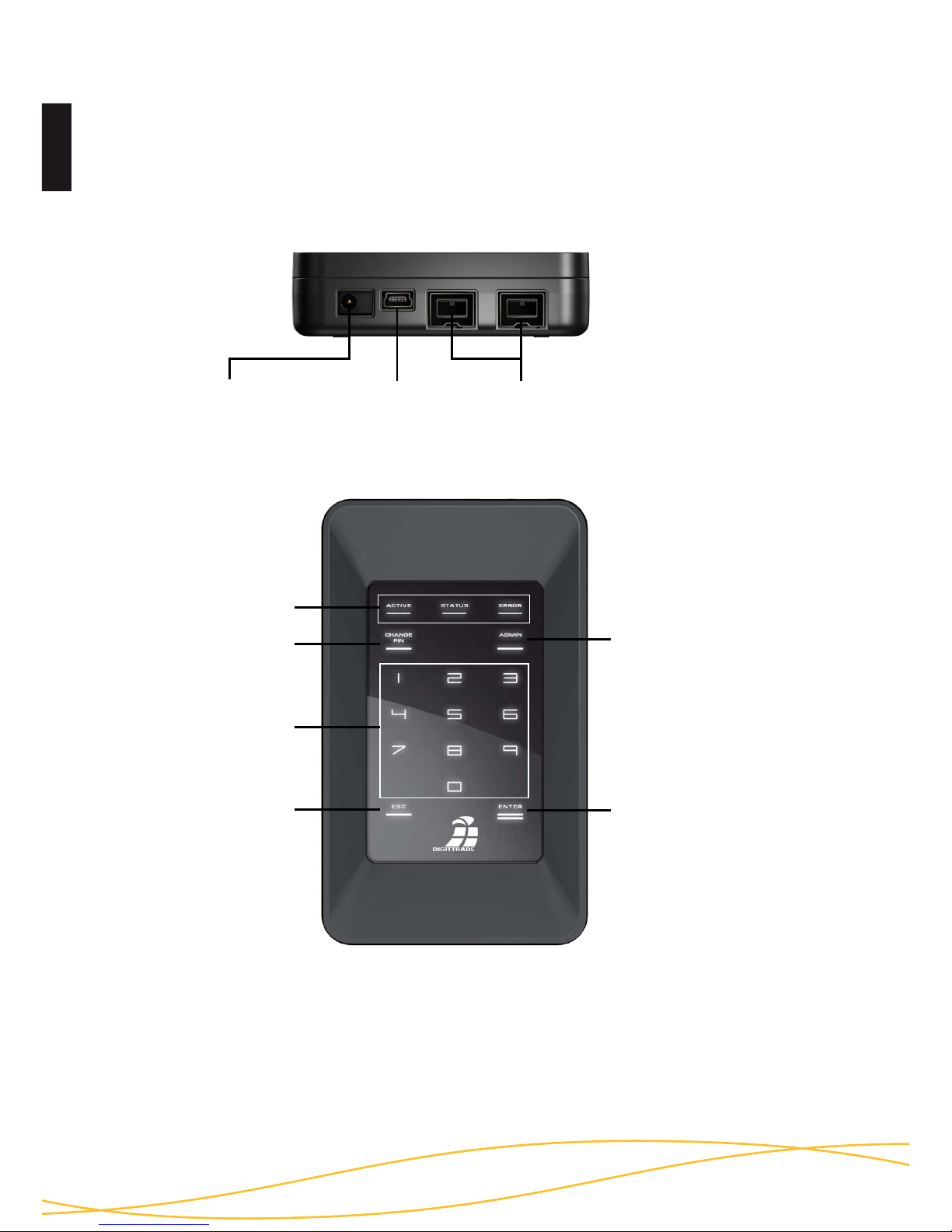

2. Anschlussmöglichkeiten
Netzteilanschluss Mini-USB-
Anschluss
FireWire 400/800
(9-Pin)
Ziffernfeld
„ESC”-Taste „ENTER”-Taste
„ADMIN”-Taste
„STATUS” - LED
„CHANGE PIN” -
Taste
9
Deutsch
Verbinden Sie die HS128 / HS256 mit Hilfe
des mitgelieferten USB-Y-Kabels mit Ihrem
PC, Laptop oder einem anderen kompatiblen
Gerät, das USB-Datenträger unterstützt.
Achten Sie dabei darauf, dass Sie den
A-Stecker (siehe Bild) verwenden.
Über den USB-Anschluss werden nicht nur
die Daten übertragen, sondern auch die
HS128 / HS256 mit Strom versorgt. Stellen
Sie also sicher, dass die Festplatte immer
direkt mit dem USB-Anschluss des PCs oder
Laptops verbunden ist.
2.2 Anschluss an den USB 2.0 - Steckplatz
B
A
Verbinden Sie die HS128 / HS256 mit Hilfe
des mitgelieferten USB-Y-Kabels mit Ihrem
PC, Laptop oder einem anderen kompatiblen
Gerät, das USB-Datenträger unterstützt.
Achten Sie dabei darauf, dass Sie zuerst die
A- und B-Stecker an den PC oder Laptop
(siehe Bild) und dann das Mini-USB-Kabel an
die HS128 / HS256 anschließen.
Das ist wichtig, da bei der Verwendung
eines USB 1.1- Anschlusses der benötigte
Einschaltstrom oftmals nicht zur Verfügung
steht.
2.1 Anschluss an den USB 1.1 - Steckplatz
A
B
Hinweis: Benutzen Sie die DIGITTRADE HS128 / HS256 nicht mit einem USB-
Hub oder einem USB-Verlängerungskabel und gewährleisten Sie eine ausreichende
Stromversorgung.
Deutsch
10
Für die Verwendung des FireWire-Anschlus-
ses der DIGITTRADE HS128 / HS256 benöti-
gen Sie ein für Ihren Computer passendes,
9-poliges FireWire-Kabel.
Dieses verbinden Sie mit dem FireWire-
Anschluss Ihres PCs oder Laptops.
An der DIGITTRADE HS128 / HS256 befin-
den sich zwei FireWire-Anschlüsse. Diese er-
möglichen eine Reihenschaltung mit HS128 /
HS256. Schließen Sie dazu die FireWire-Kabel
wie in der Abbildung an.
2.3 Anschluss an den FireWire - Steckplatz
Hinweis: FireWire-Anschlüsse am Computer können sowohl 9-, 6- als auch 4-polig
sein. Bitte verwenden Sie das für Ihren Computer passende FireWire-Kabel.Bei der
Verwendung eines 4 zu 9 pol Kabels benötigen Sie eine zusätzliche Stromversor-
gung (siehe Seite 11).
Computer
FireWire 800
DIGITTRADE HS128 / HS256
FireWire
Port 1
FireWire
Port 2
DIGITTRADE HS128 / HS256
FireWire
Port 1
FireWire
Port 2
Computer
FireWire 400
DIGITTRADE HS128 / HS256
FireWire
Port 1
FireWire
Port 2
DIGITTRADE HS128 / HS256
FireWire
Port 1
FireWire
Port 2
9 auf 9 pol Kabel 9 auf 9 pol Kabel
9 auf 9 pol Kabel6 auf 9 pol Kabel
