dirna Bergstrom Bycool Compact 1.4 Bedienungsanleitung
1001207490
F-4218 rev.01
COMPACT 1.4
Instrucciones de Montaje ES Spanish
Mounting Instructions EN English
Instructions de Montage FR French
Montageanweisungen GE German
Istruzioni di Montaggio IT Italian
®
2
COMPACT 1.4
ES
®
!
Atención
Al instalar el equipo de aire acondicionado en el techo
se debe proteger la parte superior de la cabina con un
paño ó manta protectora para evitar posibles arañazos.
Al instalar Compact en el techo hay que tener en cuenta
que, normalmente, las cabinas que vienen provistas de
escotilla, tienen una estructura suciente para soportar
el peso del equipo. Sin embargo, cuando no ocurra así y
sea necesario realizar corte en el techo ó incluso si en el
caso de llevar escotilla el material no es lo sucientemente
resistente (caso de techo de bra, plástico, etc...) es el
instalador el que debe decidir, bajo su responsabilidad,
sobre la necesidad de reforzar el techo para evitar
posibles deformaciones, roturas, entradas de agua, etc...
habilitando los medios para que esto no ocurra.
!
Atención
Si durante el montaje el equipo se inclina, se
deberá esperar un mínimo de 60 minutos desde
que el equipo quede en posición horizontal
antes de ponerlo en funcionamiento.
Herramientas
Juego de Llaves Torx
Juego de Llaves Allen
Llave ja 10, 13, 14
Tijeras
Flexómetro
Documentación incluída
Instrucciones de montaje 1001207490
Manual del usuario 1001204545
Diagnosis de averías 1001204543
Garantía 220AA10017
!
Advertencias
!
El personal instalador debe poseer una formación
suciente en Aire Acondicionado de vehículos.
!
dirna Bergstrom, .s.l. queda exenta de
responsabilidad si se producen averías que procedan
de una inadecuada manipulación ó instalación
del equipo, ó por modicaciones y sustituciones
efectuadas sin nuestra expresa autorización por
escrito.
!
Equipo precargado con gas refrigerante. en
cada circuito. (No manipular el circuito de gas
refrigerante).
!
Véase procedimiento de garantía del producto
incluido en Diagnosis de Averías.
!
Véase Manual de Usuario del equipo para el correcto
funcionamiento del mando a distancia y del panel de
control.
!
Al nalizar la instalación se debe entregar al usuario:
Manual del Usuario, Garantía y Diagnosis de
averías.
Recomendaciones
Para el montaje
• Antes de iniciar el montaje leer las instrucciones y
seguirlas durante el proceso de instalacion.
• Usar las herramientas adecuadas para cada
operación.
Electricidad
• Desconectar la llave de contacto.
• Desconectar la batería antes de empezar el
montaje.
• Asegurar el conexionado de los componentes
eléctricos, vericando su correcto encaje. Simbología
Frágil
Atención corte!
Riesgo eléctrico
3
COMPACT 1.4 ES
®
1
2

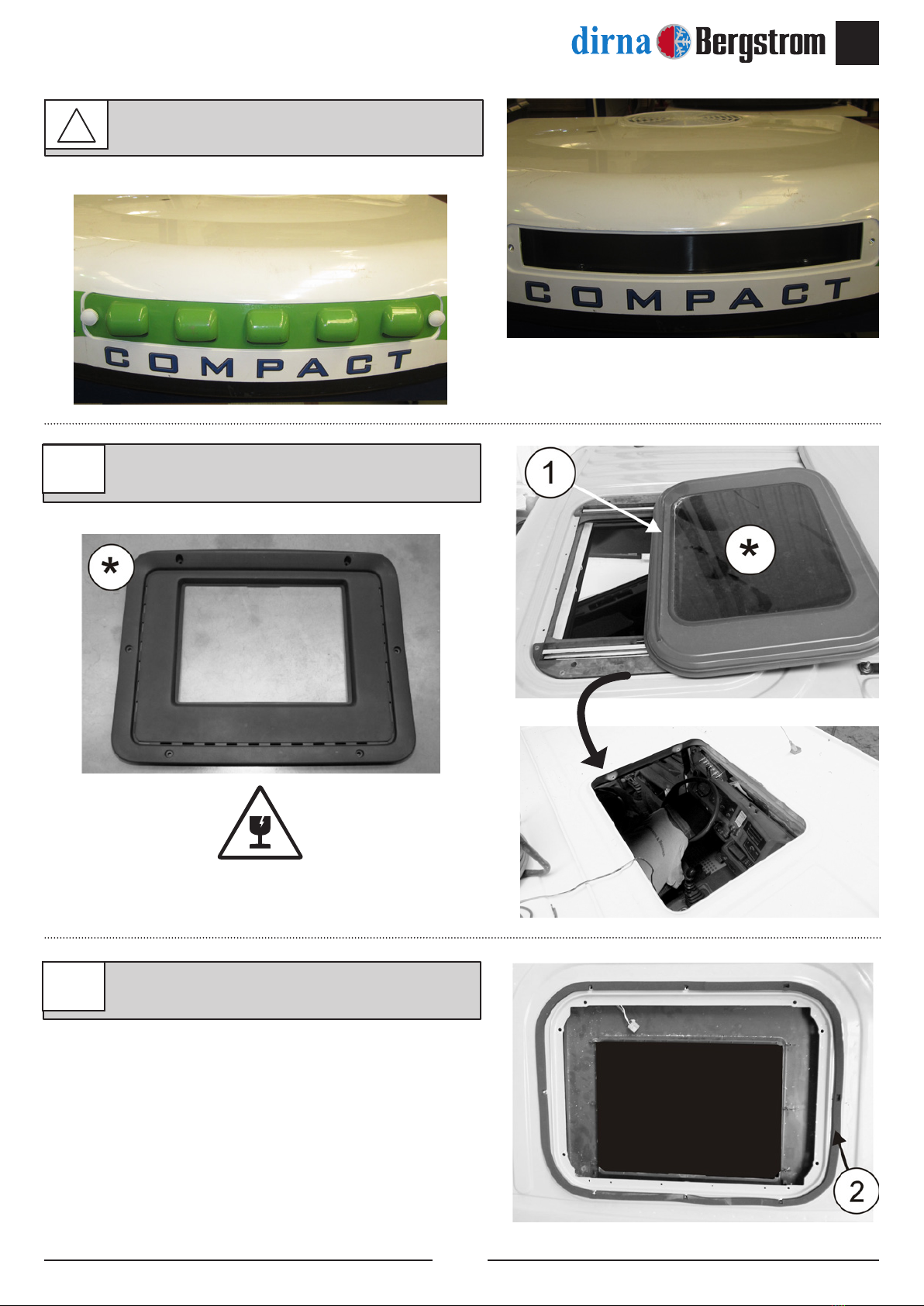

Desmontar tapa escotilla, marco interior y
entregar al cliente
Pegar junta EPDM de 30x25mm, alrededor
del corte o del hueco de escotilla.
!
Antes de empezar con el montaje, montar
rejilla entrada aire delantera.
4
COMPACT 1.4
ES
®

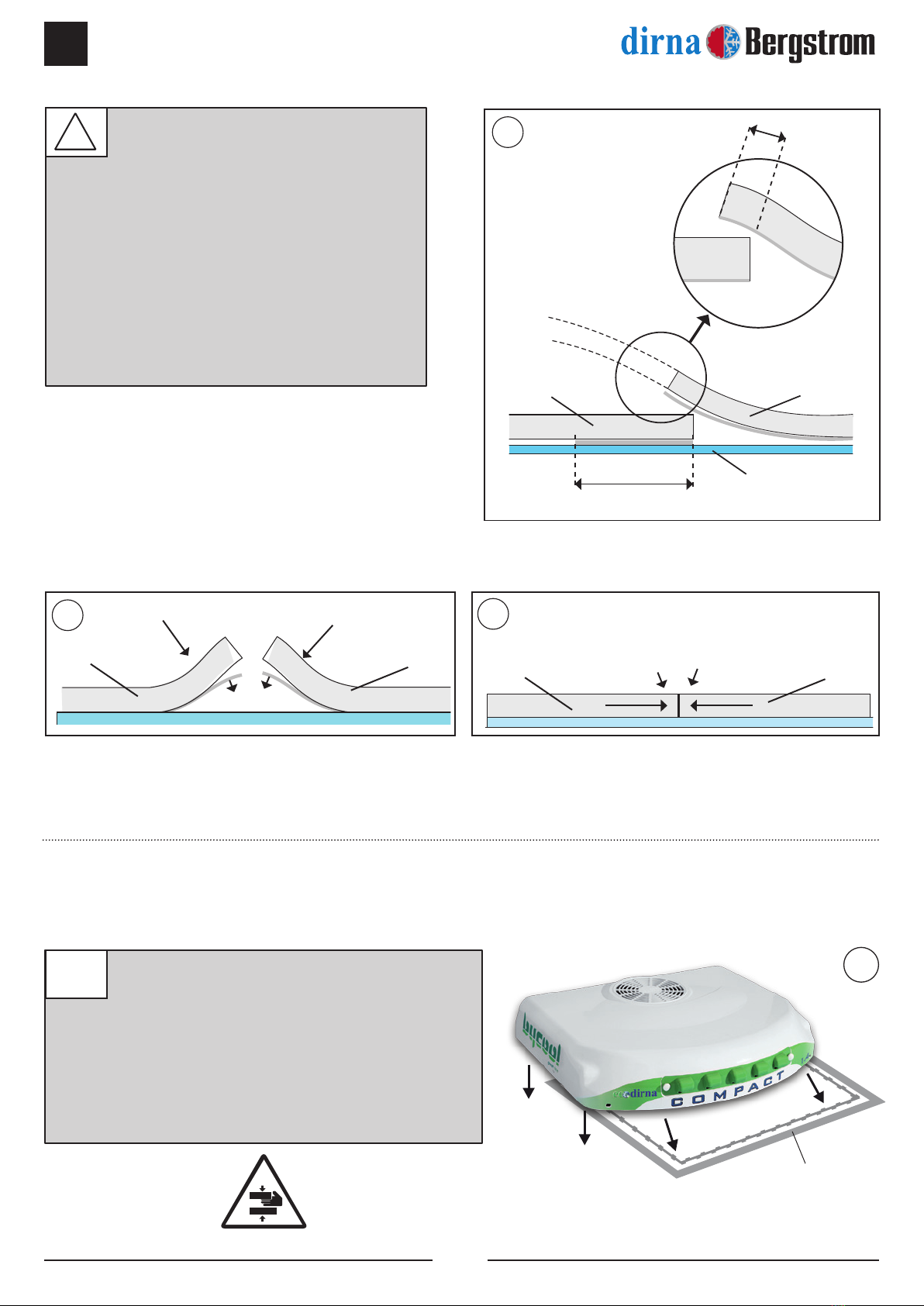

3EXTERIOR CABINA:
Posicionar el Compact en el hueco de la
escotilla.
¡Atención! Al colocar el equipo encima del
hueco escotilla, revisar que las salidas
de desagüe no queden obstruidas por la
junta EPDM.
Junta
Junta
Eliminar
Junta
Junta
COMO CORTAR LA JUNTA EPDM
PARA EVITAR FILTRACIÓN DE
AGUA EN LA CABINA
A- Pegar la junta, manteniendo 100
mm de papel protector por cada
lado.
B- Quitar los dos piezas de papel.
C- Pegue presionado ambos nales.
!
BC
Junta
Techo cabina
Junta
100 mm Aprox. (papel protector)
15 mm
A
Escotilla
3
5
COMPACT 1.4 ES
®

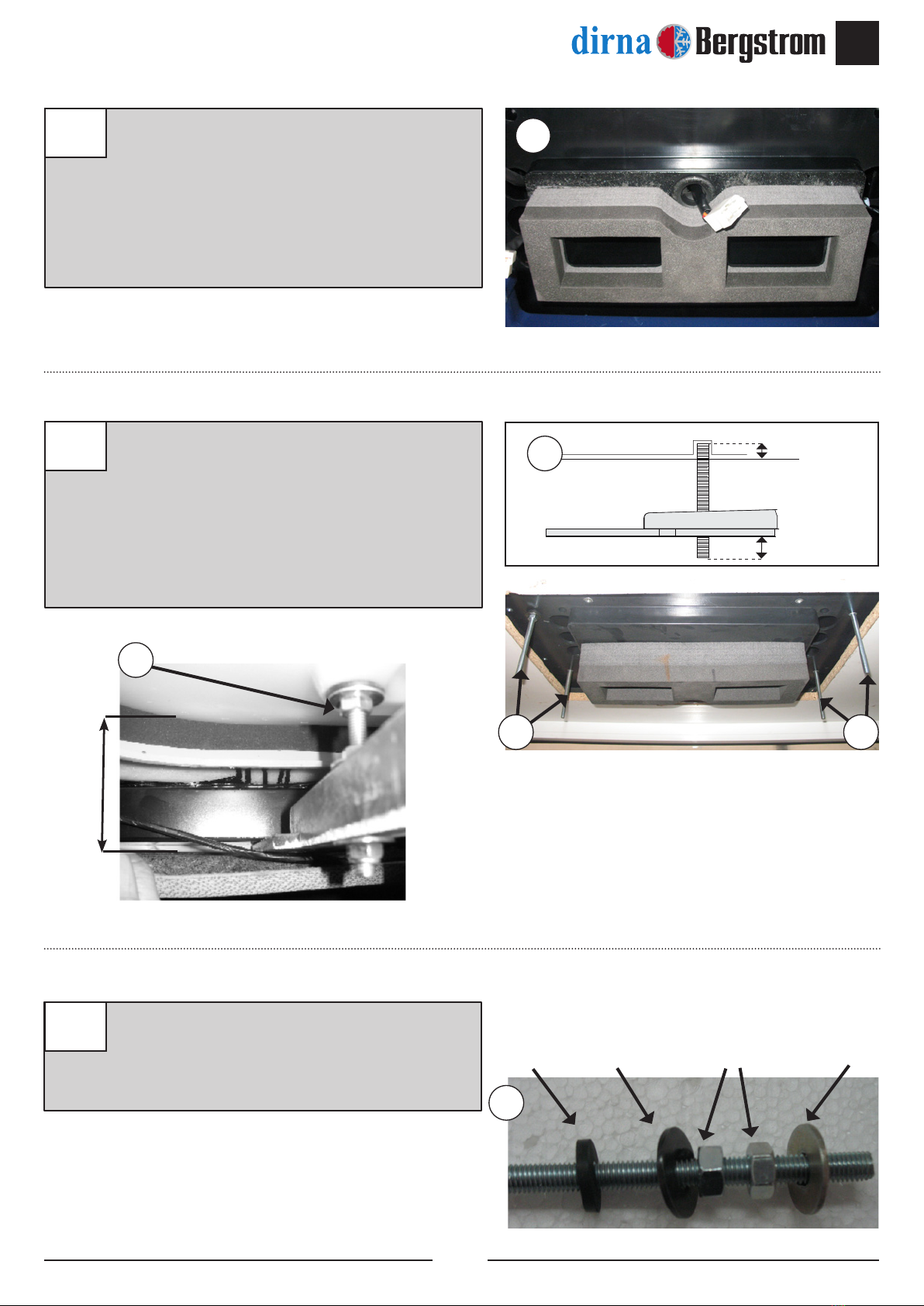

5INTERIOR CABINA:
Roscar 5 mm aproximadamente (4) espárragos
8/125x100-70 ó 120, la medida se elegirá
tras presentar los soportes de sujección y
teniendo en cuenta que los espárragos deben
sobresalir de los mismos por la parte inferior
unos 20 mm.
5
20 mm
5 mm
Soporte
Espárrago
Base Compact
6Colocar (1) arandela Ø 7 de goma, (1) arandela
plana Ø 8 ala ancha, (2) tuerca M8 y (1) arandela
plana Ø 8 ala ancha , en cada uno de los
espárragos anteriores; siguiendo dicho orden.
5 5
6
Arandela
goma
Arandela plana
Ø 8 ala ancha
Arandela plana
Ø 8 ala ancha
Tuerca M8
Distancia
5
4Colocar canalizador gomaespuma quedando
la parte más blanda en la base del equipo.
Atención: Dependiendo de la cabina, es
posible que sea necesario usar los (2)
canalizadores suminitrados para que el panel
de distribución de aire quede totalmente
ajustado con ellos.
4
6
COMPACT 1.4
ES
®
7
7

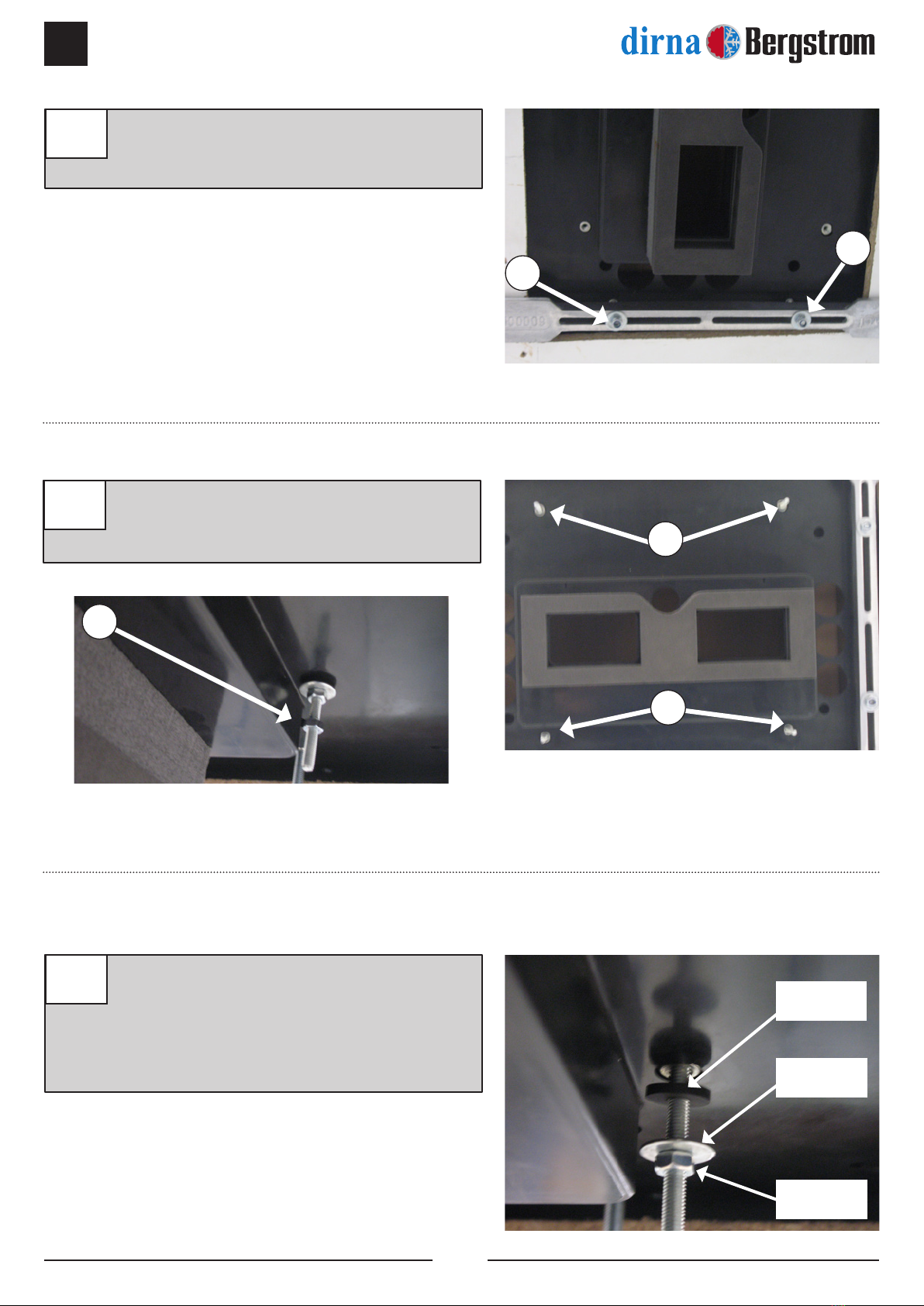

7Colocar (2) soportes sujeción, con (1) arandela
y (1) tuerca autoblocante M8, sin llegar a
apretar.
8Roscar 10 mm (4) espárragos M6, donde se
indica, según distancia (D) del esquema del
punto 10.
9Colocar (1) arandela Ø6 de goma, (1)
arandela plana Ø6 ala ancha y (1) tuerca M6,
sobre cada uno de los espárragos de M6. A
continuación apretar la tuerca hasta que la
arandela de goma quede un poco oprimida.
8
8
Arandela
goma
Arandela
ala ancha
Tuerca M6
8
7
COMPACT 1.4 ES
®

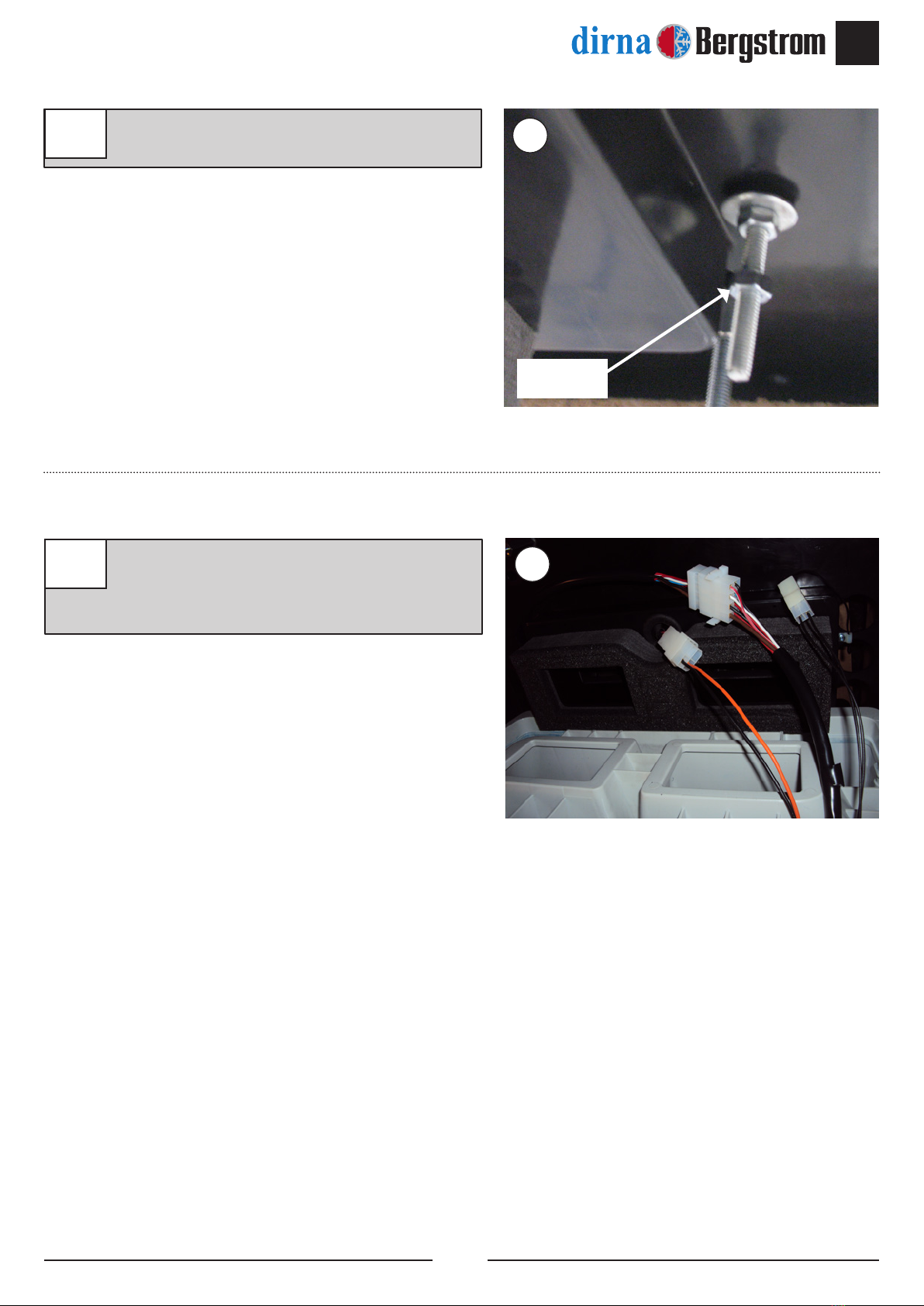

9a Colocar (1) tuerca M6 sin apretar en cada
espárrago. 9a
Tuerca M6
9b Conectar la caja de 2 vías del sensor del aire
de retorno, la caja de 4 vías del soplador y la
de 8 vías de conexión de los cableados del
control electrónico.
9b
8
COMPACT 1.4
ES
®

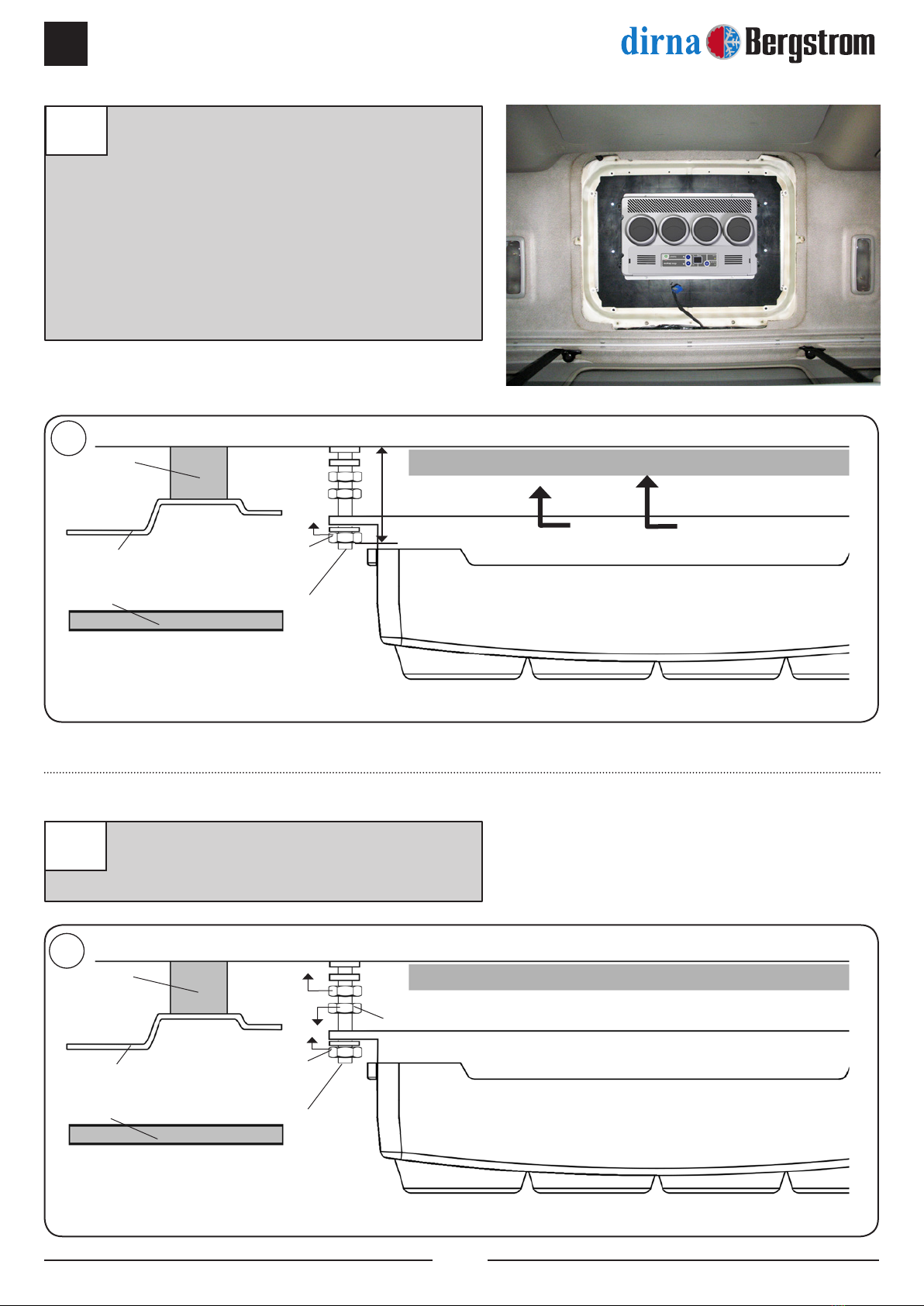

Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
10 Base Compact
Gomaespuma

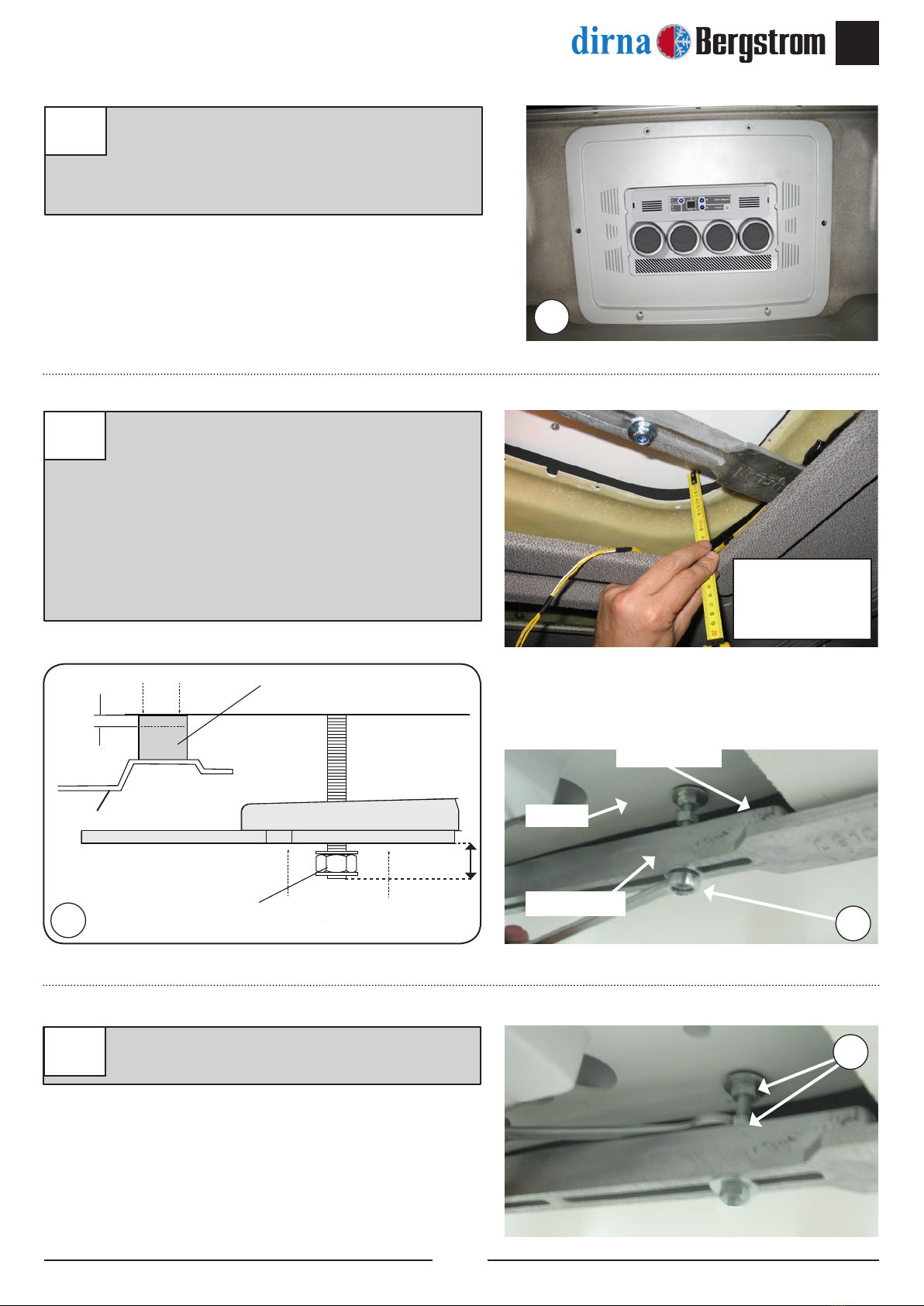

10 Colocar panel de distribución de aire en los
espárragos anteriores con (1) arandela M6
ala ancha y (1) tuerca M6 en cada espárrago.
Apretar tuercas hasta que el canalizador del
panel de distribución de aire haga tope en el
acoplamiento canalizador colocado en el equipo.
Importante: El canalizador de gomaespuma
debe hacer tope contra la goma espuma
superior del equipo para evitar fugas de aire.
D
Tuerca M6 (9a)
Tapizado
Junta
EPDM
Techo cabina Tuerca M6
Espárrago M6
11 Base Compact
Gomaespuma
Panel interior de distribución de aire
11 Apretar tuerca del punto 9a hasta hacer tope
con la parte superior del panel de distribución
de aire.
9
COMPACT 1.4 ES
®
12 Presentar consola con tornillos originales y
centrar el equipo en la posición mas idónea,
hasta hacer coincidir los tornillos originales en
su ubicación.
12
Comprobar la
compresión de la
junta EPDM usando
un exómetro en las
cuatro esquinas.
Junta EPDM
13
Base
Soporte
Apretar las tuercas hasta el
apriete de la junta de goma
entre 3 y 6 mm.
3-6mm.
Techo cabina
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
13 Fijar los soportes de sujección apretando las
tuercas hasta el apriete de la junta de EPDM
exterior del equipo entre 3 y 6mm.
Importante: Para evitar posibles ltraciones
de agua al interior de la cabina se debe
asegurar el apriete de la junta EPDM con la
base del Compact tal y como se indica en el
esquema.
14
14 Apretar (4) tuercas M8 al soporte y (4) a la
base del Compact.
13
10
COMPACT 1.4
ES
®

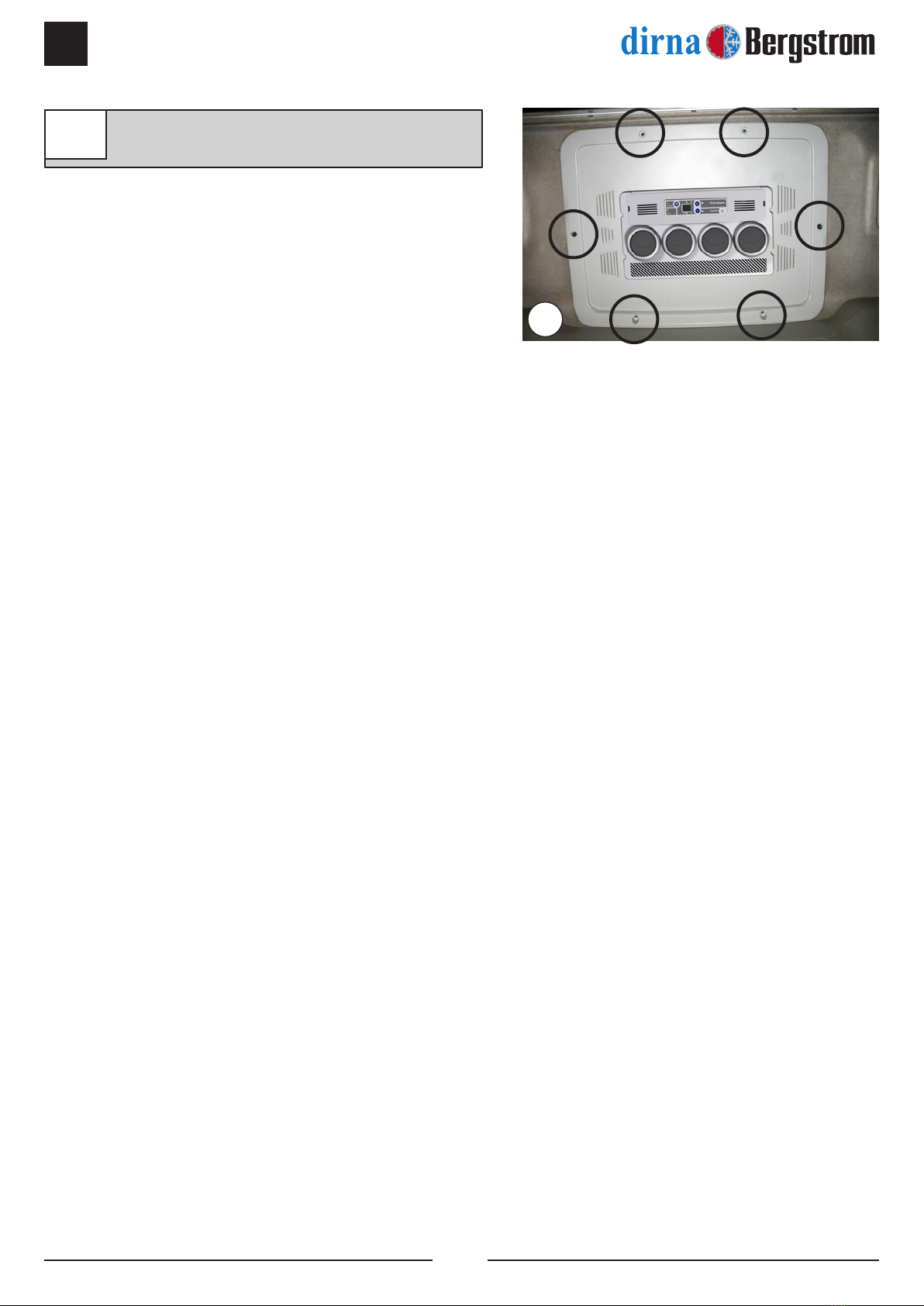

15 Colocar consola con (6) tornillos originales.
15
