DINAMIC 1.2

220AA11012

Air conditioning for vehicles

F-4219 rev.01

ES DINAMIC 1.2

Air conditioning for vehicles

(1) Para realizar esta operación, es necesario desmontar la tapa exterior de plástico del equipo (4 tornillos)

y soplar con aire a presión. Es recomendable que esta operación la realice un Servicio Autorizado por dirna

Bergstrom, s.l.

Gracias por su adquisición y por conar en nuestra gama de productos.

Dinamic 1.2 es un equipo de aire acondicionado autónomo a motor parado y de uso

nocturno.

Dinamic 1.2 garantiza la refrigeración de la cabina del vehículo durante los periodos de

descanso del conductor, operaciones de carga y descarga .

Dinamic 1.2 está diseñado con la más avanzada tecnología para lograr un ecaz

rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a la

atmósfera.

Son estas características lo que lo hacen único en el mercado del Aire Acondicionado

para vehículos.

El único mantenimiento requerido es la limpieza periódica del condensador al menos 1

vez al año (1).

Para cualquier duda consulte a su concesionario o directamente a dirna Bergstrom,

s.l.

No olvide solicitar a su concesionario su tarjeta de garantía cumplimentada. Puede

enviar sus sugerencias visitando nuestra web www.bycool.com

ATENCIÓN:

Si durante el montaje el equipo se

inclina ó se abate la cabina con el

equipo montado, se deberá esperar

un mínimo de 60 minutos, desde que

el equipo quede horizontal, antes de

ponerlo en marcha.

DINAMIC 1.2

Air conditioning for vehicles

CONDITIONING

ºC

ºF

TEMP

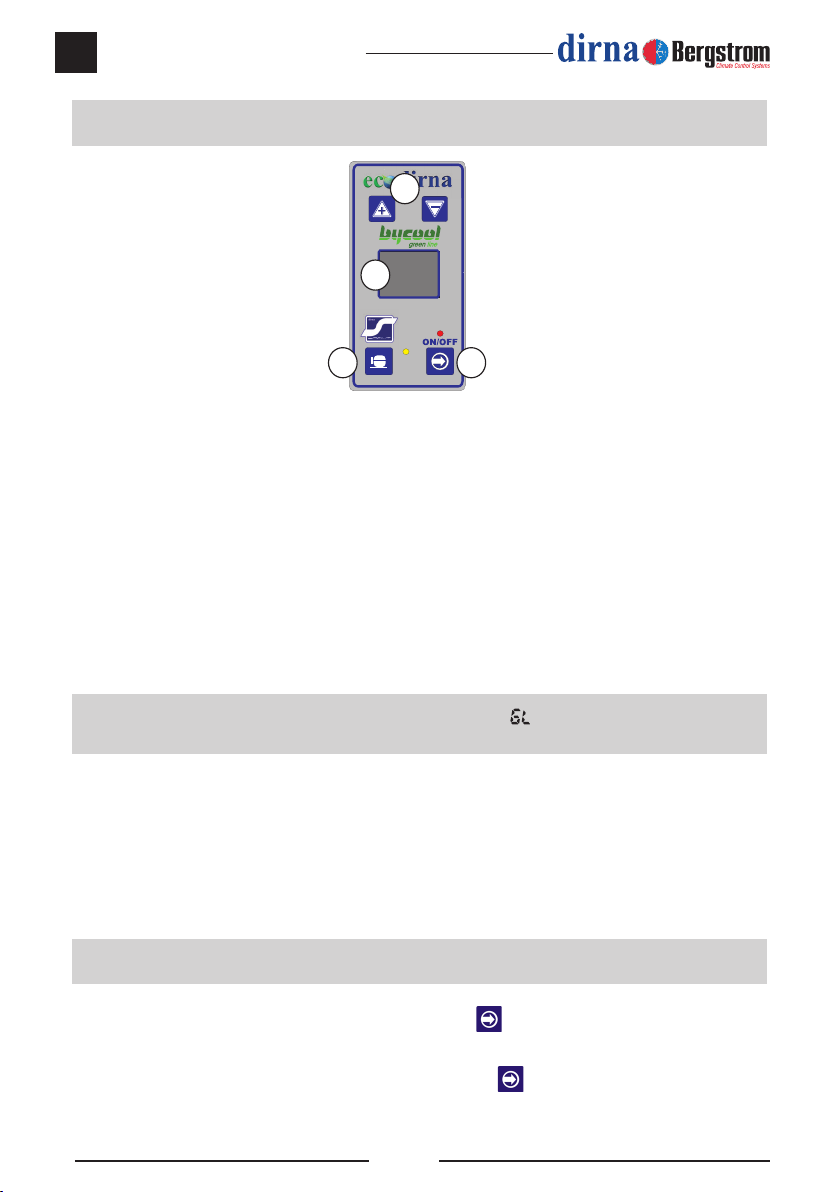

1.- On/off: encendido - apagado del equipo y selección de modo F4,F0,F1,F2,F6.

2.- Selector de temperatura (15/ 27 ºC - 59/80 ºF), Velocidad de aire, Programación del

mando y grados fahrenheit. Control de temperatura ambiente y velocidad del soplador

(entre 1ª y 5ª velocidad) solo modo manual.

3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.

4.- LED ON/OFF: El led de la tecla ON/OFF indica el estado del compresor; cuando se

encuentra parpadeando indica que el compresor está en funcionamiento; en caso de estár

jo indicará que el compresor está parado.

Panel de control

• Al conectar, el equipo hace un chequeo de los leds y aparece en display 88-- -1y se

apaga.

Encendido del Equipo

Mensajes especiales del display (por favor mirar Diagnosis de averías):

88: “Technical Control” Batería baja (emitirá pitidos durante 30 seg. y el equipo se apaga).

EO: Mal contacto de los cables de la sonda de recirculación ó sonda averiada.

E6: Mal contacto de los cables de sonda antihielo ó sonda averiada.

Para encender Dinamic 1.2 pulsar la tecla On/off . El equipo siempre arranca en Función

F4 (Función Automática).

Para cambiar de función, mantener pulsada la tecla On/Off . Irán pasando las distintas

funciones por el Display, soltar la tecla al obtener la función deseada.

ES DINAMIC 1.2

Air conditioning for vehicles

F2 programa al equipo para su desconexión automática en un período de entre 1 y 9 horas.

Para programar mantener pulsada la tecla On/Off hasta visualizar en el display F2,

seleccionar el tiempo de funcionamiento con las teclas y conrmar pulsando On/

Off .

F0: Al usuario le permite seleccionar la temperatura de confort así como variar la velocidad

del soplador del equipo.

La temperatura de confort se controla pulsando brevemente las teclas del panel (15/

27 ºC - 59/80 ºF) o del mando .

Las velocidades del soplador serán controladas manteniendo pulsadas las teclas

del Panel o del mando apareciendo en el display las siglas V1, V2, V3, V4, V5.

Función F0: Funcionamiento Manual del equipo

Función F1: Función termómetro digital

Función F2: Función Programadora de tiempo

Función F4 Funcionamiento automático del equipo

En esta función Dinamic 1.2 indica en su display la temperatura interior de la cabina.

Al seleccionar F4 aparecerá en el display CA alternado con la temperatura seleccionada

(entre 15/ 27 ºC - 59/80 ºF). El usuario puede elegir la temperatura de confort de forma

manual.

Con esta función el equipo regula automáticamente sus prestaciones hasta alcanzar la

temperatura de confort seleccionada.

Función F6: Selección º F

Para activar esta función se debe mantener pulsada la tecla On/Off hasta que aparezca

en el display F6, soltar la tecla y se activará directamente ºF. Para volver a ºC se debe

mantener pulsada la tecla del panel de mandos con el equipo apagado, aparecerá

en el display C

parpadeando, cuando se quede fijo pulsar la tecla del panel de

mando. Al cambiar a º C el mando queda desprogramado; volver a programar como se indica

en el apartado: Dar de alta el mando.

DINAMIC 1.2

Air conditioning for vehicles

Funciones del Mando a distancia:

Encendido / Apagado del equipo (On/ Off).

Nota: Al pulsar este botón el equipo se enciende en modo

automático F4

Control de las velocidades del soplador

Nota: estando encendido el equipo en modo automático

F4, si el usuario actúa sobre esta tecla, el equipo pasa a

modo manual F0. De este modo el usuario podrá elegir el

ujo de aire deseado pulsando sobre esta tecla, apareciendo en en el display

las siglas V1, V2, V3, V4, V5, V4, V3, V2, V1

Control de temperatura.

La temperatura de confort se controla pulsando las teclas (15 /27 ºC - 59/80 ºF)

Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la tecla

del panel de control. Aparecerá en el display C

parpadeando. Cuando quede jo,

pulsar la tecla On/Off del mando antes de 30 seg. y equipo emitirá una señal acústica

de conrmación. En caso de que esto no suceda, repetir la operación completa.

Para dar de baja el mando a distancia se debe mantener pulsada la tecla del panel de

control hasta que aparezca en el display C

,parpadeando, cuando quede jo pulsar la

tecla del panel antes de 30 seg. o habrá que repetir la operación completa.

Mando a distancia

Dar de alta el mando a distancia

Dar de baja el mando a distancia

ES DINAMIC 1.2

Air conditioning for vehicles

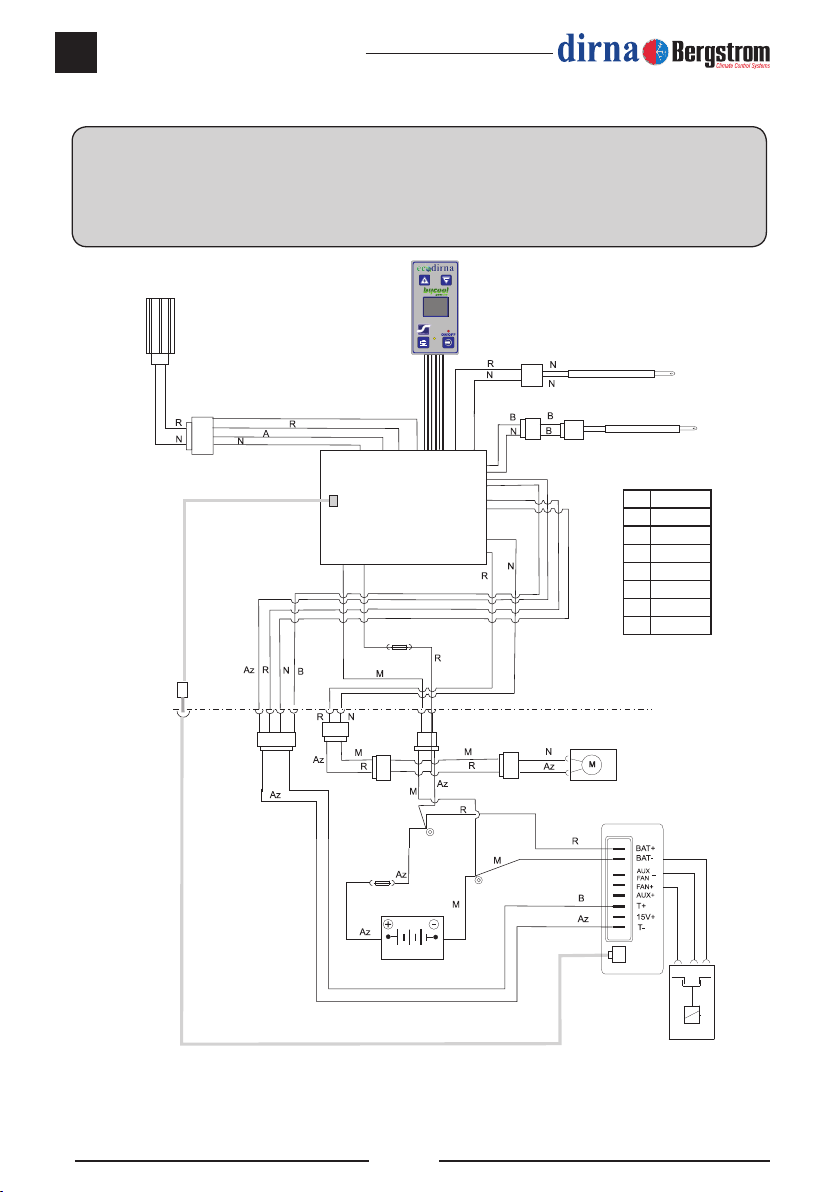

ESQUEMA ELÉCTRICO

¡AVISO IMPORTANTE!

Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera, el

control electrónico emitirá unos pitidos discontinuos. No debe tocarse ninguna tecla ni del panel

ni del mando del equipo porque se pueden producir daños irreparables. A la señal de estos pitidos

discontinuos, desconectar el equipo de la batería y vericar la polaridad de la conexión.

CONDITIONING

ºC

ºF

TEMP

Az Azul

N Negro

R Rojo

V Verde

B Blanco

A Amarillo

Na Naranja

M Marrón

Sonda

temperatura

Sonda

antihielo

Control

electrónico

Soplador

Cable comunicación

Fusible 10A

Fusible 30A

Batería

Compresor

Control

compresor

Cinta

Electro

DINAMIC 1.2

Air conditioning for vehicles

(1) To carry out this operation, you must remove the upper plastic cap of the unit (4 screws), blow with compressed

air. This operation should be performed by the Authorized Service dirna Bergstrom, s.l.

Thank you for purchasing and placing your trust in our new range of products.

Dinamic 1.2 is a standalone A/C System suitable for use with the engine Off and engine

On ( Night and Day use)

Dinamic 1.2 guarantees the climatic comfort in the vehicle´s cab during the resting

periods of the driver, loading and unloading operations as well .

Dinamic 1.2 is designed with the latest technology to obtain maximum performance, a

reduction in fuel costs and CO2emissions to the atmosphere.

These features are what make it unique in the automobile air-conditioning market.

The only maintenance required is occasional cleaning of the condenser at least once

per year (1).

If you have any doubts, consult your dealer or dirna Bergstrom, s.l. directly.

Do not forget to request your fullled warranty card from the dealer.

You can also send your suggestions visiting our web www.bycool. com

NOTE:

If, during assembly, the unit becomes

slanted or the cabin drops with the unit

mounted, wait for at least 60 minutes

from the moment the unit is horizontal

before starting up.

DINAMIC 1.2

Air conditioning for vehicles

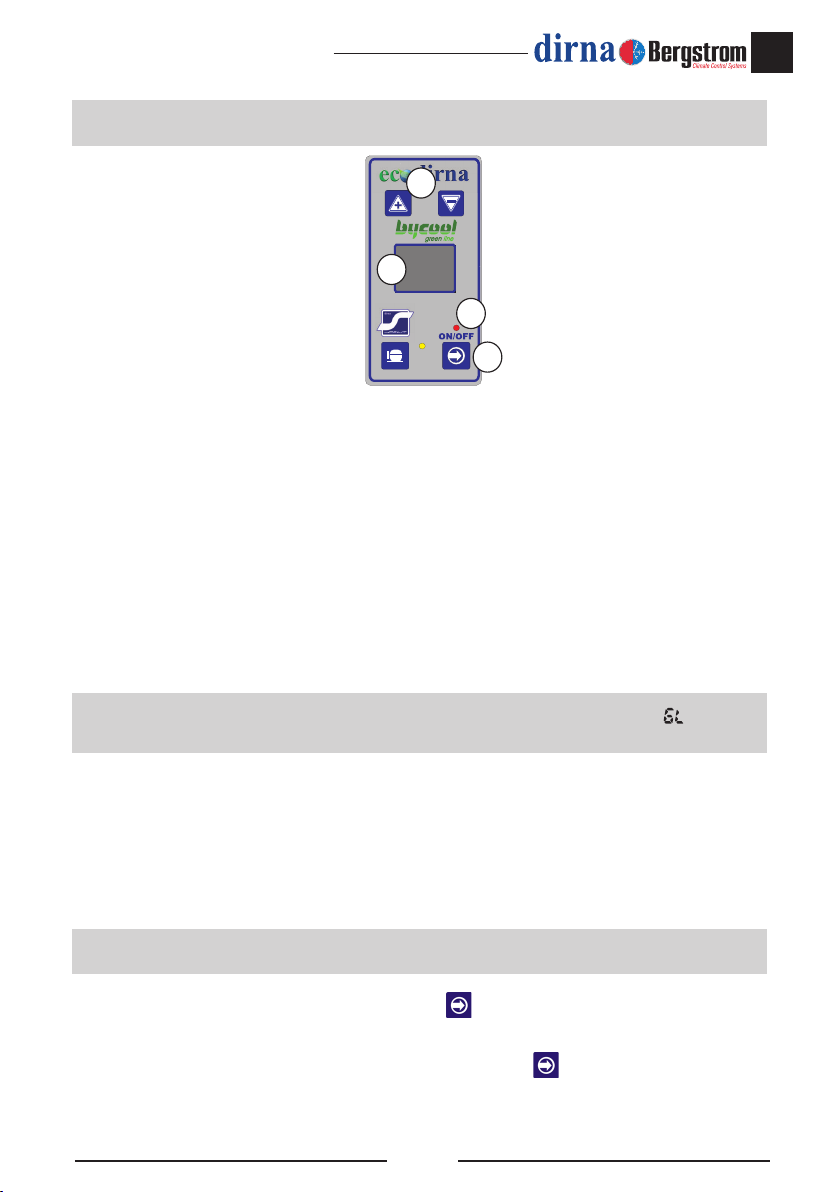

1.- On/off: Switching the unit On - Off and mode selection F4,F0,F1,F2,F6

2.- Temperature selector (15/27°C - 59/80ºF), air speed, control programming and

degrees Fahrenheit. Atmospheric temperature and blower speed control (between 1st

and 5th speed) in manual mode only.

3.- Display: Screen showing the function selected and the status of the equipment.

4.- LED ON/OFF: The ON/OFF key LED shows the status of the compressor:

flashing indicates that the compressor is running, static means the compressor is

shutdown.

Control Panel

Turning the Equipment On

Special display messages (please see failure Diagnosis):

88: “Technical Control” Battery low (will bleep for 30 secs. and the unit will turn off)

EO: Poor contact of the sensor recirculation wires or the sensor is damaged.

E6: Poor contact of the anti-ice sensor or the sensor is damaged.

To turn the Dinamic 1.2 unit on, press the On/ Off key . The unit will always start up on the

F4 Function (Automatic Function).

To change the function, hold down the On/ Off key . The different functions will be

displayed, release the key on obtaining the desired function.

• On connection, the equipment checks the leds and 88-- -1appears on the screen and

turns off.

CONDITIONING

ºC

ºF

TEMP

DINAMIC 1.2

Air conditioning for vehicles

F2 programmes the unit to disconnect automatically during a period of time between 1 and

9 hours. To programme it, keep the On/ Off key pressed until F2 appears on the screen,

select the operating time with the keys and conrm by pressing On/ Off .

F0: The user can choose the comfort temperature and change the speed of the unit blower.

The comfort temperature is controlled by briey pressing the keys of control panel (15/

27 ºC - 59/80 ºF) or in remote control.

Blower speeds are controlled by holding down the keys of control panel, or in

remote control, the following symbols will appear on the display: V1, V2, V3, V4, V5.

Function F0 Manual Operation of the equipment

Function F1 - Digital thermometer function

Function F2 - Time Programming Function

Function F4 Automatic Operation of the Unit

F6 Function: ºF Selection

In this function, the Dinamic 1.2 will indicate on the screen the temperature inside the cabin.

Selecting F4 will display CA alternating with the selected temperature (between 15/27°C -

59/80ºF). Users can select comfort temperature manually.

With this function, the unit automatically adjusts its functions until the selected comfort

temperature is reached.

To activate this function, keep the ON/OFF key pressed down until the display shows F6,

and then release the key to directly enable ºF. To return to ºC, keep the key on the control

panel pressed down with the display flashing C

, when it stops flashing, press the

key on the control panel. On switching to ˚C, the control unit is deprogrammed. To

reprogram it, follow the procedure indicated in the section ‘updating the control unit’.

DINAMIC 1.2

Air conditioning for vehicles

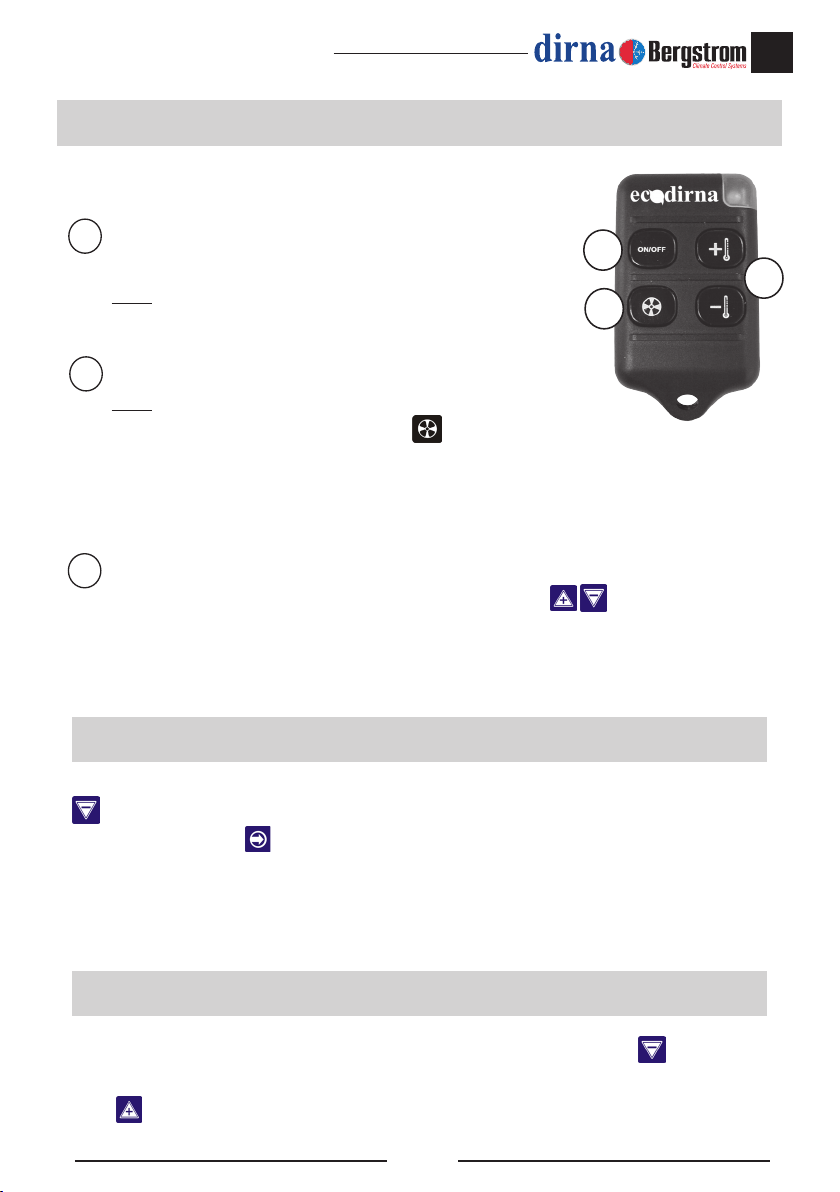

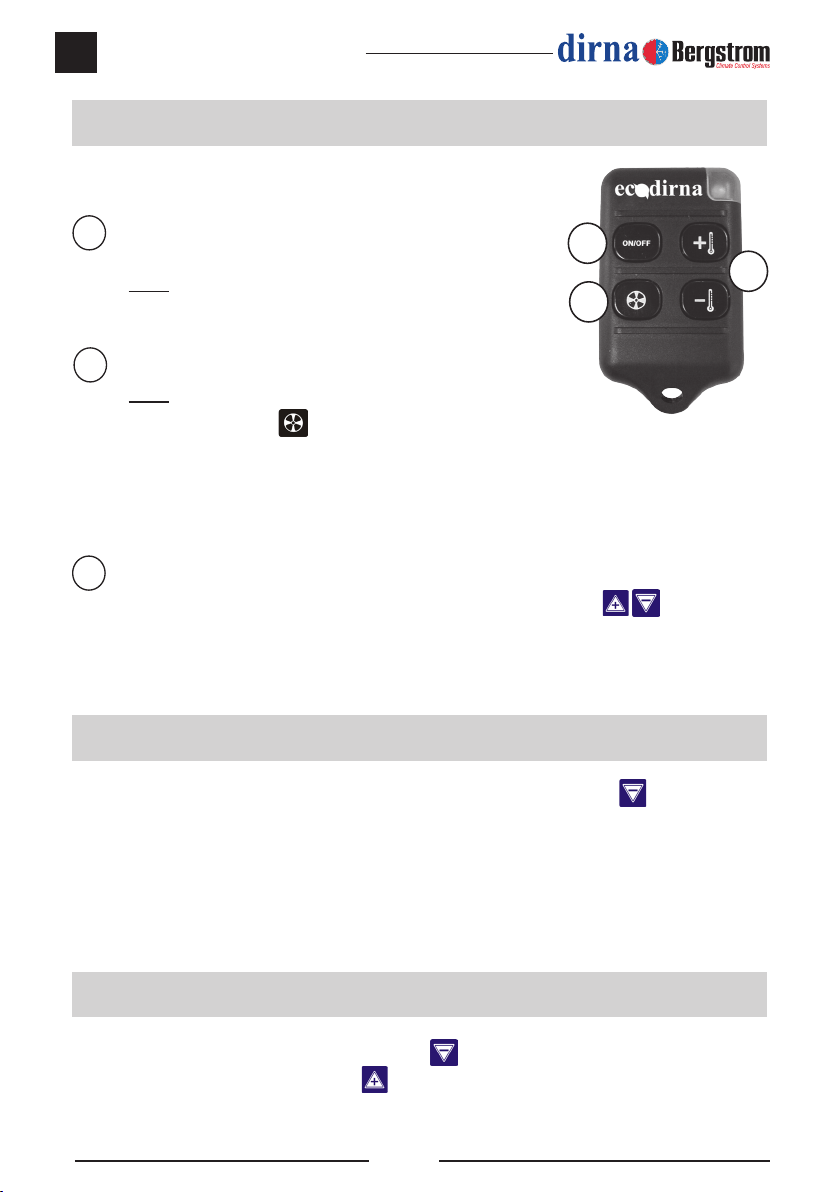

Remote Control Functions:

Unit On / Off

Note: when this Key is pushed, the unit starts in

automatic mode F4.

Blower speed control

Note: while the unit is working in automatic mode F4 if the

user press this key, the unit will change the working mode

to manual F0. This allows the user to choose the desired air ow by pushing this key

and the following symbols will appear on the display: V1, V2, V3, V4, V5, V4, V3, V2,

V1.

Temperature control

The comfort temperature is controlled by briey pressing the keys (15/ 27

ºC)

To release the remote control; with the unit stopped, keep pushed the key from the control

panel. The symbol C

will appear blinking in the display. When this symbol stops blinking,

push the On/ Off key before 30 seconds and the unit will emit an acoustic signal. In case this

does not happen, this operation will need to be repeated from the beginning.

In order to deactivate remote control, push key of control panel until C

ashes on dis-

play. Once it stops ashing, push key on panel. You will have to do it within 30 seconds

or else you will have to repeat the whole operation.

Remote control

To release the remote control

How to deactivate remote control

Andere Handbücher für bycool DINAMIC 1.2

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere dirna Bergstrom Klimaanlage Handbücher

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Scania PGR Slim Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Green Line Dinamic 1.1 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool TRPLITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom TRP SLIMCOOL Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Compact 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.6 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool LITE Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool SPLIT Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line SLIM FIT Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool SLIM FIT Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line INTEGRAL POWER Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool COMPACT 3.0 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line LITE Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom bycool green Series Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line SLIM FIT Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Bycool Green Line Compact 3.0 Betriebsanleitung

dirna Bergstrom

dirna Bergstrom bycool green line COMPACT 1.4 Bedienungsanleitung

dirna Bergstrom

dirna Bergstrom Scania NTG Slim Bedienungsanleitung

Beliebte Klimaanlage Handbücher anderer Marken

Spheros

Spheros CC 355 Bedienungsanleitung

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Bedienungsanleitung

Panasonic

Panasonic CS-E12HKEW Bedienungsanleitung

nedis

nedis ACMB1WT7 Bedienungsanleitung

Samsung

Samsung AR KV Series Leitfaden

Daikin

Daikin FCFV50A Bedienungsanleitung

Fujitsu

Fujitsu Inverter ASBA30JFC Bedienungsanleitung

Toshiba

Toshiba RAS-M10SMUV-E Bedienungsanleitung

Daikin

Daikin FXLQ20MAVE Bedienungsanleitung

Hitachi

Hitachi RAS-E24CAK Bedienungsanleitung

CIAT

CIAT Magister 2 Series Leitfaden

Bestron

Bestron AAC6000 Bedienungsanleitung

Hisense

Hisense 7K Technisches Handbuch

Frigidaire

Frigidaire FFRE0533S1E0 Bedienungsanleitung

Samsung

Samsung AS09HM3N Bedienungsanleitung

Frigidaire

Frigidaire CRA073PU11 Betriebsanleitung

Soleus Air

Soleus Air GB-PAC-08E4 Bedienungsanleitung

McQuay

McQuay MCK020A Bedienungsanleitung

dirna Bergstrom bycool DINAMIC 1.2 Bedienungsanleitung

Beliebte Klimaanlage Handbücher anderer Marken
