Dolmar LT-210 Leitfaden

DOLMAR GmbH • Postfach 70 04 20 • D-22004 Hamburg • Germany

995 700 253 (GB)

Spare Parts List

2006-03

IMPORTANT! - To assure product

SAFETY and RELIABILITY,

repairs, maintenance or adjustments

should be performed by DOLMAR

Service Centers, or other qualied

service organisations. Always use

DOLMAR replacement parts.

LT-210

LT-250

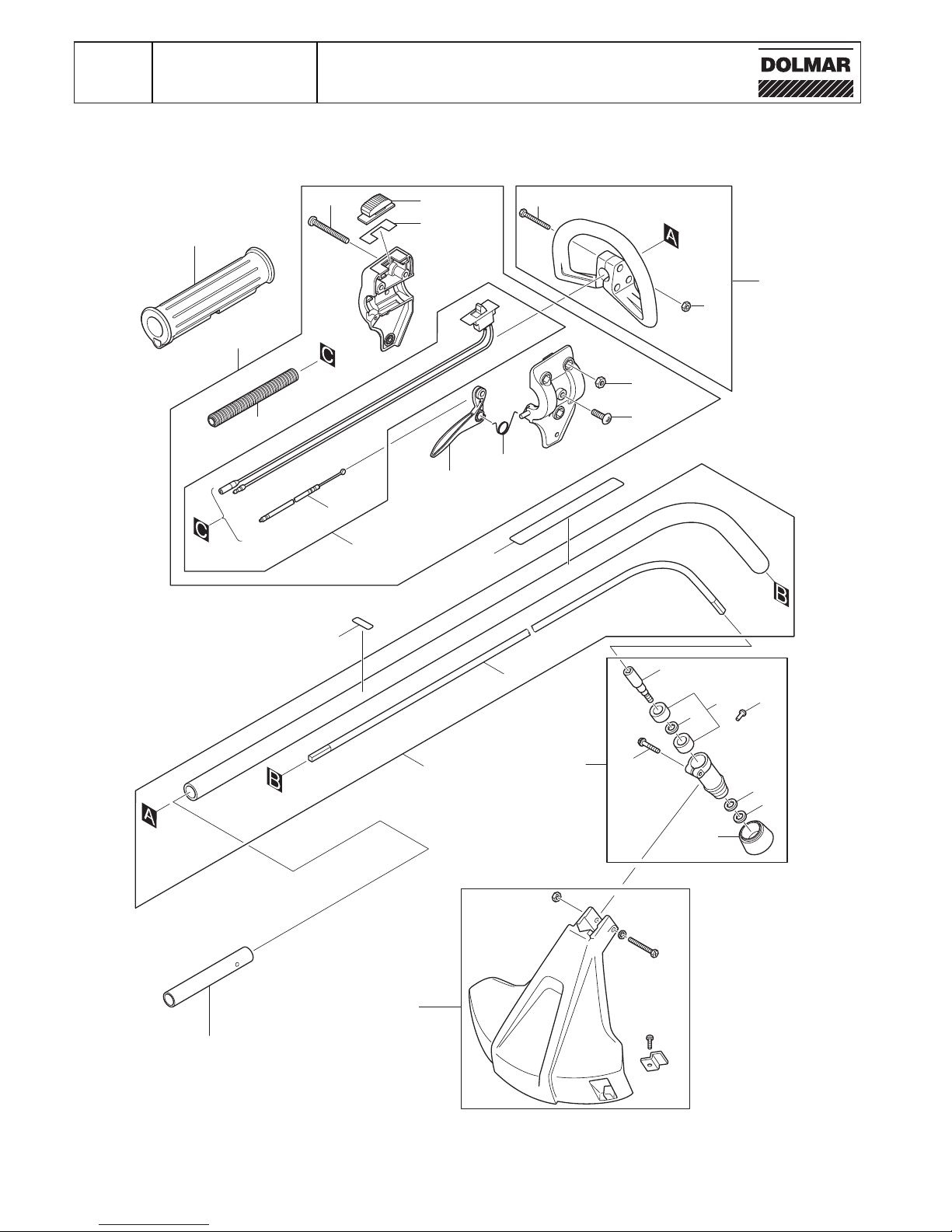

1Pipe, handle, protector, gear caseLT-210

2005/11

LT210 1/3

Page

Pos.

LT-210

LT-250

Part No. Notes Description Specifications

1 1 1 381 450 070 GRIP

1 2 1 381 502 800 CONTROL LEVER ASSY INC. 3,5-12

1 3 1 381 501 811 WIRE SET INC. 4

1 4 1 381 501 812 CONTROL CABLE

1 5 1 381 501 805 TUBE

1 6 3 381 350 530 SCREW ASSEMBLY M5X30(SW)

1 7 1 381 501 806 LEVER SWITCH

1 8 1 381 501 813 SWITCH PLATE

1 9 1 381 501 803 LEVER

1 10 1 381 501 804 SPRING

1 11 1 381 502 803 TAPPINGU SCREW 5X12

1 12 3 367 180 500 NUT M5

1 13 1 381 401 000 HANDLE ASSY INC. 14,15

1 14 3 381 350 530 SCREW ASSEMBLY M5X30(SW)

1 15 3 367 180 500 NUT M5

1 16 1 381 951 180 CAUTION LABEL

1 17 1 381 101 900 FLEXIBLE PIPE UNIT

1 18 1 388 150 130 FLEXIBLE SHAFT

1 19 1 388 300 400 GEAR CASE ASSY INC. 20-27

1 20 1 381 350 080 CUTTER SHAFT

1 21 2 388 350 060 BEARING BALL #608ZZ

1 22 1 382 350 070 SPACER

1 23 1 388 700 510 CROSS RECESS HEAD BOLT

1 24 1 382 350 090 WASHER

1 25 1 381 350 100 WASHER SPRING

1 26 1 381 350 110 RECEIVE WASHER

1 27 1 388 300 212 BOLT ASS'Y

1 28 1 381 801 600 PROTECTER ASSY

1 29 1 367 951 470 CAUTION LABEL

1 30 1 381 150 150 SPACER

LT-210

2Engine, starter, clutch, fuel tank, exhaust mufer

LT-210

65 64

85 86

32 33

2005/11

LT210 2/3

Page

Pos.

LT-210

LT-250

Part No. Notes Description Specifications

2 31 1 381 350 280 SPACER GASKET

2 32 2 388 005 950 SCREW M5X25

2 33 1 381 301 400 INSULATOR COMPL.

2 34 1 381 550 020 WIRE

2 35 1 377 350 050 INSULATOR GASKET

2 36 2 382 905 973 SOCKET HEAD BOLT M5X20

2 37 1 388 750 010 PLUG CAP COVER

2 38 1 374 014 971 SPARK PLUG

2 39 1 381 150 090 CYLINDER

2 40 1 381 550 310 CYLINDER COVER

2 41 1 381 950 810 TRADE MARK LABEL "DOLMAR"

2 42 1 388 005 979 TAPPING SCREW 5X14

2 43 1 388 500 987 PLUG CAP

2 44 1 377 400 993 PLUG CAP SPRING

2 45 1 374 108 995 TUBE

2 46 1 374 701 800 WIRE COMPL

2 47 2 381 004 977 SCREW ASSY M4X16(W,SW)

2 48 1 374 701 101 IGNITION COIL

2 49 2 367 905 952 SOCKET HEAD BOLT M5X40

2 50 1 368 300 100 EXHAUST MUFFLER INC. 51

2 51 1 374 300 105 SPARK ARRESTER

2 52 1 383 350 000 INSULATOR,MUFFLER

2 53 1 382 150 030 CYLINDER GASKET

2 54 1 374 250 050 PISTON RING

2 55 1 388 508 997 CLIP

2 56 1 374 250 170 PISTON

2 57 1 367 250 050 PISTON PIN

2 58 1 388 508 997 CLIP

2 59 1 388 200 100 CRANKSHAFT COMPLETE

2 60 3 381 004 977 SCREW ASSY M4X16(W,SW)

2 61 1 381 500 900 REWIND STARTER INC. 62-69

2 62 1 367 550 000 PULLEY

2 63 1 367 500 206 SET SCREW

2 64 1 367 500 210 SWING ARM

2 65 1 367 500 211 COLLAR

2 66 1 383 500 203 REEL

2 67 1 381 500 205 SPIRAL SPRING

2 68 1 388 500 402 HANDLE

2 69 1 388 501 602 STARTER ROPE

2 70 1 381 950 810 TRADE MARK LABEL "DOLMAR"

2 71 1 383 100 400 CRANK CASE ASS'Y INC. 72-75

2 72 2 374 010 998 OIL SEAL

2 73 1 318 150 040 CRANKCASE GASKET

2 74 2 381 010 998 BALL BEARING 6000

2 75 3 388 005 952 SCREW M5X25

2 76 1 374 701 701 FLYWHEEL

2 77 1 381 200 600 CLUTCH

2 78 1 381 201 100 CLUTCH DRUM COMPLETE

2 79 1 374 100 600 CLUTCH CASE COMPLETE

2 80 1 374 151 000 OUTER SNAP RING 10

2 81 1 383 905 988 SOCKET HEAD BOLT M5X25

2 82 1 374 150 020 PIPE DAMPER

2 83 1 374 150 130 PIPE BRACKET

2 84 1 374 605 998 CLAMP

2 85 3 374 005 978 TAPPING SCREW M5X20

2 86 1 374 905 985 SOCKET HEAD BOLT M5X14

2 87 1 377 605 900 FUEL TANK CAP COMPLETE INC. 88,89

2 88 1 374 605 800 FUEL TANK CAP

2 89 1 374 606 700 STRAP

2 90 1 382 650 000 FUEL TANK

2 91 1 374 115 992 TUBE

2 92 1 381 105 999 HOSE CLAMP

2 93 1 382 650 390 FILTER

2 94 1 381 650 020 PLATE

2 95 1 381 650 030 PLATE

2 96 1 383 350 010 PLATE

2 97 2 381 650 025 DAMPER

LT-210

3Carburetor, air cleaner

LT-210

105

101

103

104

107

102

106

100

109

111

108

126

127 128

129

130

131

132

117

112

113

114

115

116

118

121

119

120

122

123

124

125

110

2005/11

LT210 3/3

Page

Pos.

LT-210

LT-250

Part No. Notes Description Specifications

3 98 1 374 603 600 CARBURETOR INC. 99-126

3 99 1 374 601 924 ADJUST SCREW

3 100 2 374 601 931 SCREW

3 101 1 374 601 945 LEVER END

3 102 1 374 601 946 WASHER

3 103 1 374 603 601 STARTER LEVER

3 104 1 374 603 602 STARTER SPRING

3 105 1 374 601 925 SLOW STOP SCREW

3 106 1 374 601 951 E-RING

3 107 1 374 601 922 O-RING

3 108 1 374 601 915 O-RING

3 109 1 381 603 201 MAIN JET

3 110 1 374 601 941 O-RING

3 111 1 374 601 936 CHECK VALVE ASSY

3 112 1 374 601 942 GUIDE PLATE

3 113 1 374 601 943 SCREW

3 114 1 374 601 904 DIAPHRAGM ASSY

3 115 1 374 601 905 DIAPHRAGM COVER

3 116 2 374 601 906 SCREW

3 117 1 374 601 911 PUMP PACKING

3 118 1 374 601 912 PUMP DIAPHRAGM

3 119 1 374 601 935 PUMP PLATE

3 120 1 374 601 933 FILTER

3 121 1 374 601 913 PUMP PACKING

3 122 1 374 601 934 PUMP COVER

3 123 1 374 600 903 COMBINATION VALVE

3 124 1 374 600 904 PRIMING PUMP

3 125 1 374 601 932 PRIMING PUMP PLATE

3 126 4 374 601 914 SCREW

3 127 1 374 301 704 O-RING

3 128 1 374 301 801 PLATE,AIR CLEANER ASSY

3 129 2 381 310 560 PAN HEAD SCREW M5X60

3 130 1 374 301 703 ELEMENT,AIR CLEANER

3 131 1 374 301 802 CASE,AIR CLEANER

3 132 1 381 005 948 SCREW ASS'Y M5X14

3 *A01 1 381 903 000 TOOL INC. A02, A03

3 *A02 1 374 704 999 HEX. WRENCH

3 *A03 1 381 903 001 PIN

3 *A05 1 381 802 000 NYLON CUTTING HEAD (BUMP& FEED)

* NO PICT.

LT-210

4Pipe, handle, protector, gear case, carburetor, air cleaner, accessories

LT-250

Page

Pos.

LT-210

LT-250

Part No. Notes Description Specifications

4 1 1 381 100 600 FLEXIBLE PIPE UNIT INCL. FIG. 16

4 2 1 388 100 503 FLEXIBLE SHAFT

4 3 1 388 300 200 GEAR CASE CPL. INCL. FIG. 79 - 86 &109

4 4 1 388 501 200 CONTROL LEVER ASS'Y INCL. FIG. 5 - 9

4 5 1 388 550 060 LEVER

4 6 1 388 550 070 CONNECTOR

4 7 1 388 500 900 SWITCH CPL.

4 8 2 388 004 992 TAPPING SCREW

4 9 1 388 004 991 TAPPING SCREW

4 10 1 388 400 300 HANDLE CPL.

4 11 1 388 950 020 SPACER

4 12 1 374 006 982 BOLT

4 13 1 388 370 600 FLANGE NUT

4 16 1 388 100 504 SPACER

4 17 1 388 003 990 CONTROL CABLE

4 67 1 388 604 700 CARBURETOR INCL. FIG 87-100

4 68 1 367 114 996 TUBE 2.5X5X140

4 69 1 388 350 460 AIR CLEANER CASE

4 70 1 388 350 470 AIR CLEANER ELEMENT

4 71 2 388 360 565 SCREW M5X62

4 72 1 388 350 450 CLEANER PLATE

4 73 1 388 350 420 GASKET

4 74 1 388 350 480 CHOKE LEVER

4 75 1 388 350 500 CHOKE PLATE

4 76 1 388 110 400 WASHER

4 77 1 388 004 998 TAPPING SCREW M4X8

4 79 1 388 300 302 CUTTER SHAFT

4 80 1 388 300 203 BALL BEARING 608LLU

4 81 1 388 300 203 BALL BEARING 608LLU

4 82 1 388 300 205 WASHER

4 83 1 388 300 206 SPRING WASHER

4 84 1 388 850 080 RECEIVE WASHER

4 85 1 388 300 212 BOLT ASS'Y

4 86 1 388 700 510 C. R. HEAD BOLT

4 87 1 381 601 804 SWIVEL

4 88 1 381 600 811 PLUG

4 89 2 388 600 803 PAN HEAD SCREW

4 90 1 388 604 702 THROTTLE VALVE

4 91 1 381 600 512 RING

4 92 1 381 600 101 O-RING

4 93 1 381 600 201 JET

4 94 1 381 600 103 PUMP GASKET

4 95 1 381 600 104 PUMP DIAPHRAGM

4 96 1 381 600 401 INLET SCREEN

4 97 1 388 600 413 GASKET

4 98 1 381 600 525 METERING DIAPHRAGM ASS'Y

4 99 1 388 600 503 PRIMPER PUMP COVER

4 100 1 388 600 202 PAN HEAD SCREW

4 101 1 388 950 000 HOLDER

4 109 1 388 300 304 SPACER

4 400 1 388 800 600 PROTECTOR ASS'Y

4 401 1 381 224 262 TRIMMER HEAD

4 402 1 388 901 900 TOOL KIT

LT-250

5Engine, starter, clutch, fuel tank, exhaust mufer

LT-250
