Dometic CA1000 Bedienungsanleitung

Dachklimaanlage

Einbauanleitung . . . . . . . . . . . . . . . . .7

Air conditioning roof unit

Installation manual . . . . . . . . . . . . . .22

Climatiseur de toit

Notice de montage . . . . . . . . . . . . . .36

Aire acondicionado de techo

Instrucciones de montaje . . . . . . . . .51

Climatizzatore a tetto

Istruzioni per il montaggio . . . . . . . .66

Airconditioning voor

dakinbouw

Montagehandleiding . . . . . . . . . . . .82

Klimaanlæg til tagmontering

Installationsvejledning . . . . . . . . . . .97

Takmonterad klimatanläggning

Monteringsanvisning . . . . . . . . . . . 111

Takmontert klimaanlegg

Montasjeanvisning . . . . . . . . . . . . .125

Kattooilmastointilaitteisto

Asennusohje . . . . . . . . . . . . . . . . .139

_IA_CA1000.book Seite 1 Freitag, 30. Januar 2009 11:12 11

Dometic CA1000

690

(72)

200

(183)

400

(435)

199

565

400-435

562

_IA_CA1000.book Seite 2 Freitag, 30. Januar 2009 11:12 11

Dometic CA1000

_IA_CA1000.book Seite 3 Freitag, 30. Januar 2009 11:12 11

Dometic CA1000

_IA_CA1000.book Seite 4 Freitag, 30. Januar 2009 11:12 11

Dometic CA1000

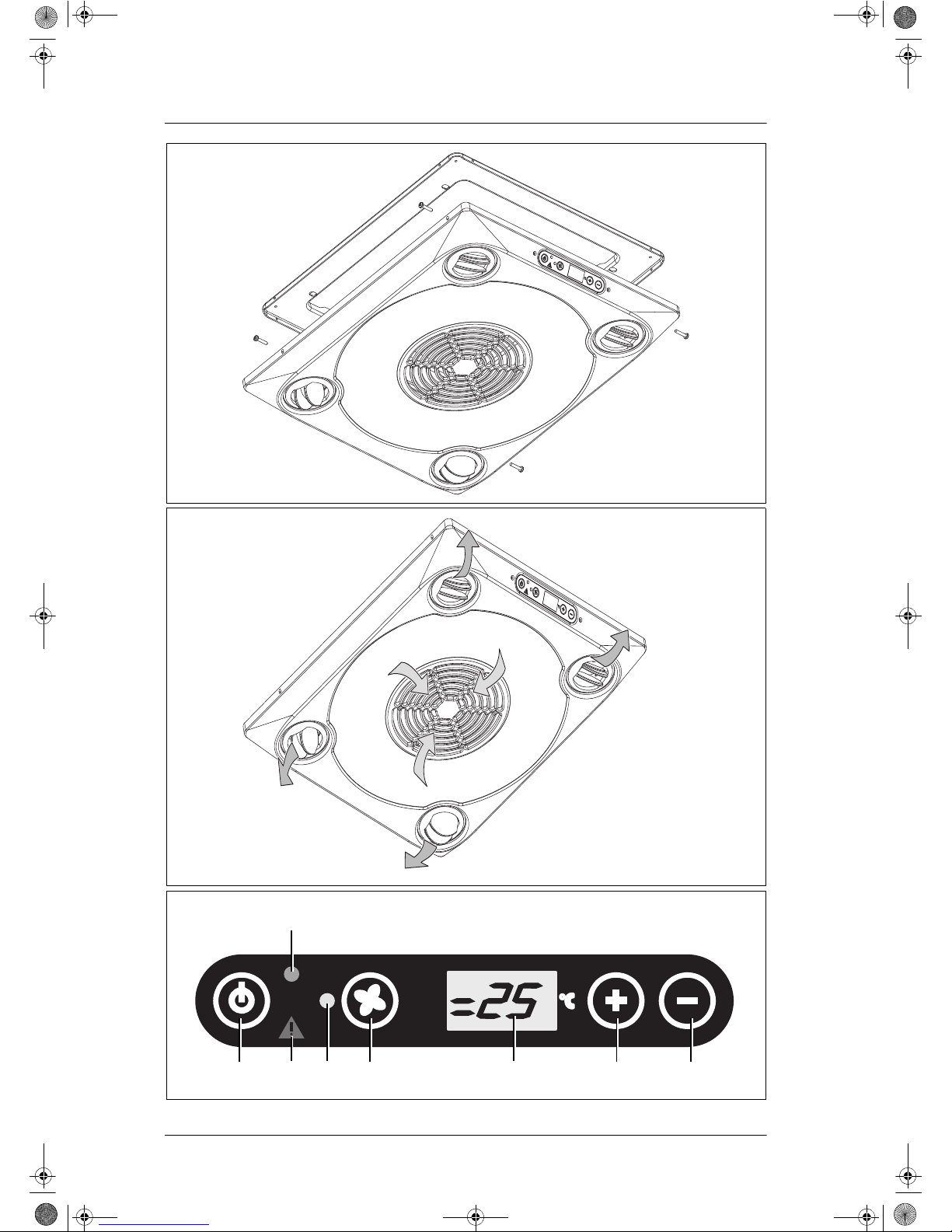

_IA_CA1000.book Seite 5 Freitag, 30. Januar 2009 11:12 11

Dometic CA1000

1562 3 4 7

_IA_CA1000.book Seite 6 Freitag, 30. Januar 2009 11:12 11

Dometic CA1000 Hinweise zur Benutzung der Anleitung

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig und

bewahren Sie sie auf. Geben Sie sie im Falle einer Weiterveräußerung des Ge-

räts an den Käufer weiter.

Inhaltsverzeichnis

1 Hinweise zur Benutzung der Anleitung. . . . . . . . . . . . . . . . . . . . . 7

2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3 Zielgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5 Bestimmungsgemäßer Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . 10

6 Kennzeichnungsschilder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

8 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

9 Störungsbeseitigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

10 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

1 Hinweise zur Benutzung der Anleitung

Die folgenden Symbole werden in dieser Anleitung verwendet:

dWarnung!

Sicherheitshinweis: Nichtbeachtung kann zu Personen- oder

Materialschäden führen.

aAchtung!

Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden führen

und die Funktion des Gerätes beeinträchtigen.

eAchtung!

Sicherheitshinweis, der auf Gefahren mit elektrischem Strom oder elek-

trischer Spannung hinweist: Nichtbeachtung kann zu Personen- und Ma-

terialschäden führen und die Funktion des Gerätes beeinträchtigen.

IHinweis

Ergänzende Informationen zur Bedienung des Gerätes.

➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.

Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

✓Dieses Symbol beschreibt das Ergebnis einer Handlung.

Abb..6 5, Seite 4: Diese Angabe weist Sie auf ein Element in einer Ab-

bildung hin, in diesem Beispiel auf „Position 5 in Abbildung 6 auf Seite 4“.

Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.

_IA_CA1000.book Seite 7 Freitag, 30. Januar 2009 11:12 11

Sicherheitshinweise Dometic CA1000

2 Sicherheitshinweise

Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender

Punkte:

– Montagefehler,

– Beschädigungen am System durch mechanische Einflüsse und Über-

spannungen,

– Veränderungen am Gerät ohne ausdrückliche Genehmigung vom

Hersteller,

– Verwendung für andere als die in der Installationsanleitung beschrie-

benen Zwecke.

2.1 Umgang mit dem Gerät

zBenutzen Sie die Dachklimaanlage nur für den vom Hersteller ange-

gebenen Verwendungszweck und führen Sie keine Änderungen oder

Umbauten am Gerät durch!

zElektrogeräte sind kein Kinderspielzeug!

Kinder können Gefahren, die von elektrischen Geräten ausgehen,

nicht richtig einschätzen. Lassen Sie Kinder nicht ohne Aufsicht elek-

trische Geräte benutzen.

zPersonen, die aufgrund ihrer physischen, sensorischen oder geistigen

Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der

Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht

ohne Aufsicht oder Anweisung durch eine verantwortliche Person

nutzen.

zBetreiben Sie die Dachklimaanlage nicht bei Außentemperaturen

unter 0 °C.

zDie Dachklimaanlage ist nicht für den Betrieb in Land- und Bau-

maschinen geeignet.

zBetreiben Sie die Dachklimaanlage nur, wenn das Gehäuse und die

Leitungen unbeschädigt sind!

zDie Dachklimaanlage muss so sicher installiert werden, dass diese

nicht umstürzen oder herabfallen kann!

zDie Installation und Reparaturen der Dachklimaanlage dürfen nur von

Fachkräften durchgeführt werden, die mit den verbundenen Gefahren

bzw. den einschlägigen Vorschriften vertraut sind. Durch unsachge-

mäße Reparaturen können erhebliche Gefahren entstehen. Wenden

Sie sich im Reparaturfall an den Service-Stützpunkt in Ihrem Land

(Adressen auf der Rückseite).

zSetzen Sie die Dachklimaanlage nicht in der Nähe von entflammbaren

Flüssigkeiten oder in geschlossenen Räumen ein.

zAchten Sie darauf, dass brennbare Gegenstände nicht im Bereich des

Luftaustritts gelagert bzw. montiert sind. Der Abstand muss mindes-

tens 50 cm betragen.

_IA_CA1000.book Seite 8 Freitag, 30. Januar 2009 11:12 11

Dometic CA1000 Zielgruppe

zGreifen Sie nicht in Lüftungsauslässe, und führen Sie keine Fremd-

gegenstände in die Anlage ein.

zIm Falle von Feuer lösen Sie nicht den oberen Deckel der Dachklima-

anlage, sondern verwenden Sie zugelassene Löschmittel. Verwenden

Sie kein Wasser zum Löschen.

zBei angebauter Dachklimaanlage dürfen Sie auf keinen Fall mit Ihrem

Wohnmobil in die Waschanlage fahren.

zBitte informieren Sie sich bei Ihrem Fahrzeughersteller, ob aufgrund

des Aufbaus der Dachklimaanlage (Aufbauhöhe 199 mm) eine Ab-

nahme (nach § 19 StVZO) und eine Änderung des Eintrags der Fahr-

zeughöhe in ihren Fahrzeugpapieren notwendig sind.

zTreten Fehler im Kältemittelkreislauf der Anlage auf, so muss die

Anlage von einem Fachbetrieb geprüft und ordnungsgemäß instand

gesetzt werden. Auf keinen Fall darf das Kältemittel in die freie Atmos-

phäre abgelassen werden.

2.2 Umgang mit elektrischen Leitungen

zMüssen Leitungen durch scharfkantige Wände geführt werden, so

verwenden Sie Leerrohre bzw. Leitungsdurchführungen!

zVerlegen Sie keine losen oder scharf abgeknickten Leitungen an elek-

trisch leitenden Materialien (Metall)!

zZiehen Sie nicht an Leitungen!

zBefestigen und verlegen Sie Leitungen so, dass keine Stolpergefahr

entsteht und eine Beschädigung des Kabels ausgeschlossen ist.

zDer elektrische Anschluss darf nur von einem Fachbetrieb durch-

geführt werden (z. B. in Deutschland VDE 0100, Teil 721).

zSichern Sie den Anschluss ans Netz im Fahrzeug mit mindestens

16 Ampere ab.

3Zielgruppe

Diese Anleitung richtet sich an Facharbeiter in Werkstätten, die mit den

anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind.

_IA_CA1000.book Seite 9 Freitag, 30. Januar 2009 11:12 11

Lieferumfang Dometic CA1000

4Lieferumfang

4.1 Zubehör

5 Bestimmungsgemäßer Gebrauch

Die Dachklimaanlage CA1000 ist in der Lage, die Innenräume von

Wohnmobilen bzw. Caravans im Standbetrieb zu klimatisieren.

IHinweis

Mit einem WAECO DC-Erweiterungskit (Zubehör) kann die Dachklima-

anlage CA1000 für den Fahrbetrieb erweitert werden.

Die Dachklimaanlage ist nicht für die Installation in Baumaschinen,

Landmaschinen oder ähnlichen Arbeitsgeräten geeignet. Bei zu starker

Vibrationseinwirkung ist eine ordnungsgemäße Funktion nicht gewähr-

leistet.

Die Dachklimaanlage ist für den Betrieb bei einer Umgebungstemperatur

nicht über 43 °C ausgelegt.

IHinweis

Weitere Informationen zur Dachklimaanlage wie die technische Be-

schreibung oder Bedienung finden Sie in der Bedienungsanleitung.

6 Kennzeichnungsschilder

An der Dachklimaanlage CA1000 sind Kennzeichnungsschilder an-

gebracht. Diese Kennzeichnungsschilder informieren den Anwender und

den Installateur über Gerätespezifikationen.

Teilebezeichnung Artikelnummer

Dachklimaanlage CA1000 9100100003

Schuko-Netzkabel 4441300041

Befestigungsrahmen 4442500312

Luftauslasseinheit 4443000141

Einbauanleitung 4445100361

Bedienungsanleitung 4445100359

Montagematerial –

Teilebezeichnung Artikelnummer

WAECO DC-Erweiterungskit DC-Kit-1 9100300003

WAECO DC-Erweiterungskit DC-Kit-3 9100300002
