Dorel Juvenile Disney Amble Quad Bedienungsanleitung

Disney Amble Quad Travel System

Sistema de viaje “Disney Amble Quad”

Models/Modelos TR335, TR342, TR343, TR351, TR356

User Guide/ Guía del usuario

©Disney.

Based on the “Winnie the Pooh” works by A.A. Milne and E.H. Shepard.

Basado en las obras “Winnie the Pooh” de A.A. Milne y E.H. Shepard.

Discover the magic on DisneyBaby.com Descubre la magia en DisneyBaby.com

Made in CHINA. Hecho en CHINA. Styles and colors may vary. Los estilos y los colores pueden variar.

Distributed by (distribuido por) Dorel Juvenile Group, Inc., 2525 State St. Columbus, IN 47201-7494

Dorel Juvenile Canada, 873 Hodge, St. Laurent, QC H4N 2B1 12/15/14 4358-6654B

RELEASE TO UNLOCK

SQUEEZE TO RELEASE

LOWER INTO POSITION

LIFT TO FOLD

LEVANTAR PARA PLEGAR

SOLTAR PARA ABRIR

APRETAR PARA SOLTAR

BAJAR A SU LUGAR

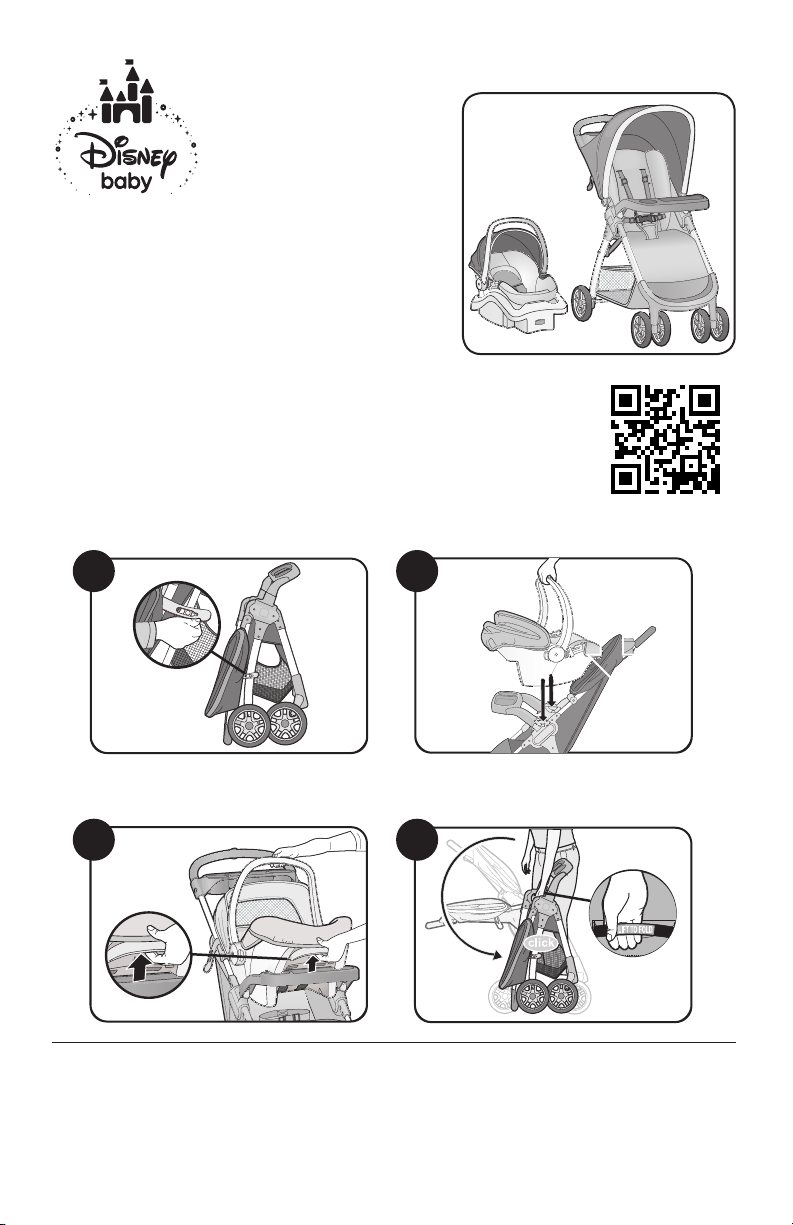

Quick Start Guide

SEE VIDEO

Instrucciones rápidas

VER VIDEO

FOR THE SAFETY OF YOUR CHILD, PLEASE READ THE FOLLOWING

WARNINGS AND ASSEMBLY INSTRUCTIONS AND KEEP FOR

FUTURE REFERENCE.

• Adult assembly required. CAUTION: Keep small parts away from

children during assembly.

• NEVER LEAVE CHILD UNATTENDED. ALWAYS keep child in view

when in stroller.

• AVOID SERIOUS INJURY from falling or sliding out. ALWAYS use

seat belt. Check frequently to make sure it is secure.

• ALWAYS keep fingers away from moving parts, when folding,

unfolding or adjusting stroller to prevent finger entrapment.

• ALWAYS make sure stroller is FULLY OPEN AND LOCKED before using.

• ALWAYS use the brakes when stroller is stopped.

• ALWAYS remove protective material and poly bags and dispose

before assembly.

• NEVER put hot liquids in the cup holder.

• NEVER use stroller on stairs or escalators.

• NEVER rollerblade with stroller.

• NEVER allow children to play with or hang onto the stroller.

• NEVER allow children to climb into the stroller unassisted. Stroller

may tip over and injure child.

• NEVER place or hang parcels, bags or accessories on the handle or

canopy. The stroller may tip over or the canopy may collapse.

• This product will become unstable if a parcel bag or rack is used

when there is no provision for one.

• This product may become unstable if a parcel bag, other than the one

recommended by the manufacturer is used.

• This product will become unstable if the manufacturer’s

recommended load is exceeded.

• DO NOT carry additional children, goods or accessories in or on this

product except as recommended in the manufacturer’s instructions.

• NEVER place more than 2 lbs. (0.91 kg) in parent’s tray to prevent

tipping.

• NEVER place more than 10 lbs. (4.5 kg) in the storage basket. If

weight is exceeded, hazardous unstable conditions may exist.

• STROLLER is only for use with children up to 50-lbs. (22.7-kg), and

WHEN SEATED, the midpoint of the child’s head is at or below the

top of the stroller seat.

• ONLY use this stroller with ONE child at a time.

• STROLLER is for use with children who can sit up unassisted, and is

NOT recommended for newborns.

WARNING

POR LA SEGURIDAD DE SU HIJO, POR FAVOR LEA LAS SIGUIENTES

ADVERTENCIAS E INSTRUCCIONES DE ENSAMBLE, Y GUÁRDELAS PARA

CONSULTA FUTURA.

• PRECAUCIÓN: El armado debe ser realizado por un adulto. Durante el

armado, mantenga las piezas pequeñas fuera del alcance de los niños.

• NUNCA DEJE AL NIÑO SIN SUPERVISIÓN. SIEMPRE mantenga al niño

a la vista cuando esté en la carriola.

• EVITE UNA LESIÓN GRAVE por caída o resbalamiento. SIEMPRE use el cinturón

de seguridad. Revise con frecuencia para asegurarse que esté asegurado.

• SIEMPRE mantenga los dedos alejados de las piezas movibles, al plegar,

desplegar o ajustar la carriola, con el fin de evitar que se atrapen los dedos.

• SIEMPRE asegúrese de que la carriola esté COMPLETAMENTE ABIERTA Y

BLOQUEADA antes de usarla.

• SIEMPRE use los frenos cuando la carriola esté parada.

• SIEMPRE quite el material de protección y las bolsas de plástico y

deséchelos antes de ensamblar.

• NUNCA ponga líquidos calientes en el apoyavasos.

• NUNCA use la carriola en escaleras ni escaleras eléctricas.

• NUNCA patine junto con la carriola.

• NUNCA deje que los niños jueguen con ni se cuelguen de la carriola.

• NUNCA deje que los niños se suban a la carriola sin ayuda. La carriola

podría volcarse y lesionar al niño.

• NUNCA coloque ni cuelgue paquetes, bolsas ni accesorios en el asa ni en

la capota. La carriola podría volcarse o la capota podría colapsarse.

• Este producto se volverá inestable si se usa una bolsa de paquetes o una

rejilla cuando no hay provisión para ello.

• Este producto puede volverse inestable si se usa una bolsa de paquetes

diferente a la recomendada por el fabricante.

• Este producto se volverá inestable si se excede la carga recomendada por

el fabricante.

• NO cargue a otros niños, artículos ni accesorios dentro o sobre este

producto excepto lo recomendado en las instrucciones del fabricante.

• NUNCA coloque más de 2 lbs. (0.91 kg) en la charola de los padres, para

evitar volcaduras.

• NUNCA coloque más de 10 lbs. (4.5 kg) en el cesto de almacenamiento.

Si el peso se excede, podrían existir condiciones inestables peligrosas.

• La carriola es sólo para niños que pesen hasta 50 libras (22.7-kg), y que

AL ESTAR SENTADOS, el punto medio de la cabeza del niño está al nivel

o más abajo que el borde superior del asiento de la carriola.

• SÓLO use esta carriola con UN niño a la vez.

•

LA CARRIOLA debe usarse con niños que pueden sentarsesin asistencia,

NO se recomienda para recién nacidos.

ADVERTENCIA

• Hardware for rear wheel assembly is located on axle.

• Lay out and identify all parts.

• Do not return this product to the place of purchase. If any parts are missing, call

Consumer Relations at (800) 544-1108. Or visit our website at www.djgusa.com.

• Include the model number (TR335, TR342, TR343, TR351, TR356) and manufacture

date (found on the stroller) and a brief description of the part.

Keep These Instructions for Future Use

• Los elementos de ferretería para el armado de las ruedas traseras se encuentran en el eje.

• Presente todas las piezas e identifíquelas.

• No devuelva este producto al lugar donde lo compró. Si faltara alguna pieza, llame a

Consumer Relations al (800) 544-1108. O visite nuestro sitio web en www.djgusa.com.

• Incluya el número de modelo (TR335, TR342, TR343, TR351, TR356) y la fecha de

fabricación (se encuentran en la carriola) y una breve descripción de la pieza.

Guarde estas instrucciones para consulta futura

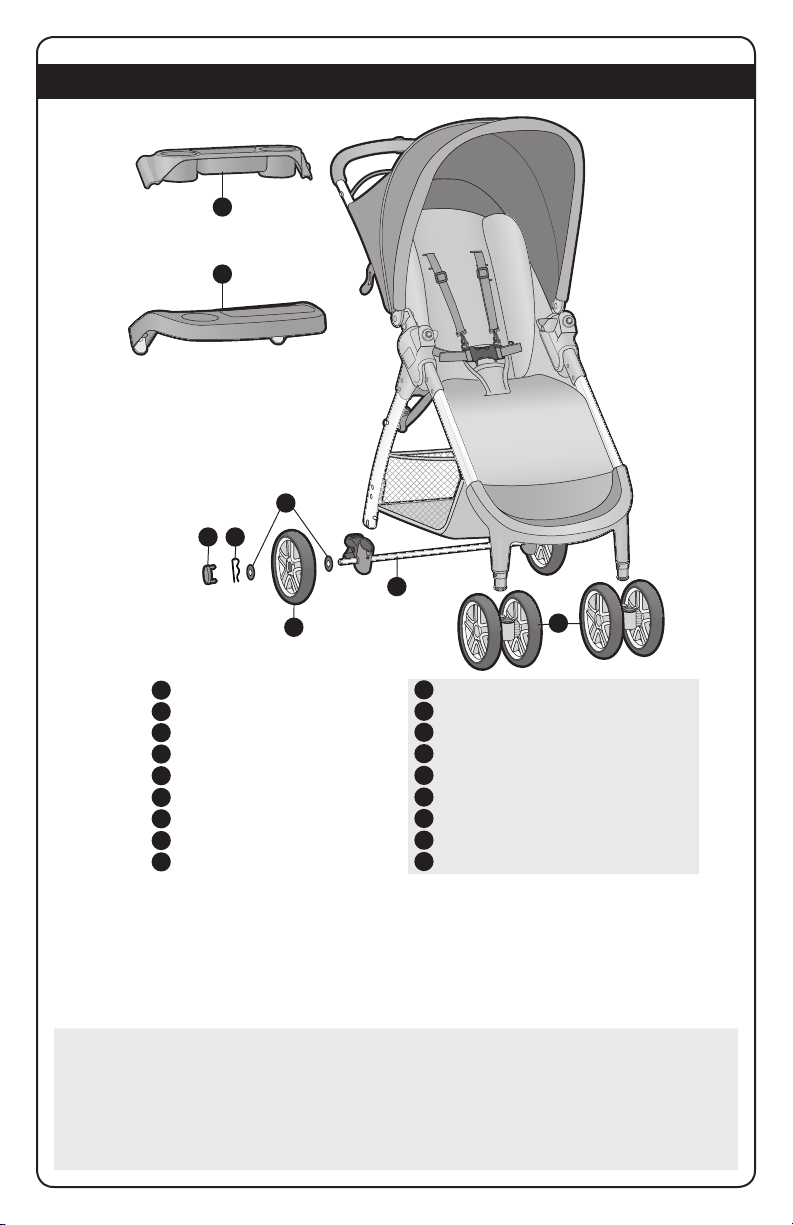

Parent’s tray

Child’s tray

2 Front wheels assemblies

Rear axle

2 Rear wheels

4 Washers

2 Cotter pins

2 Hubcaps

Car seat (not shown) Styles vary.

Charola para los padres

Charola para el niño

2 Ensamble de ruedas frontales

Eje trasero

2 Ruedas traseras

4 Arandelas

2 Pasadores de chaveta

2 Tapas de cubos

Autoasiento (no se muestra) Los estilos varían.

Parts / Lista de piezas 2

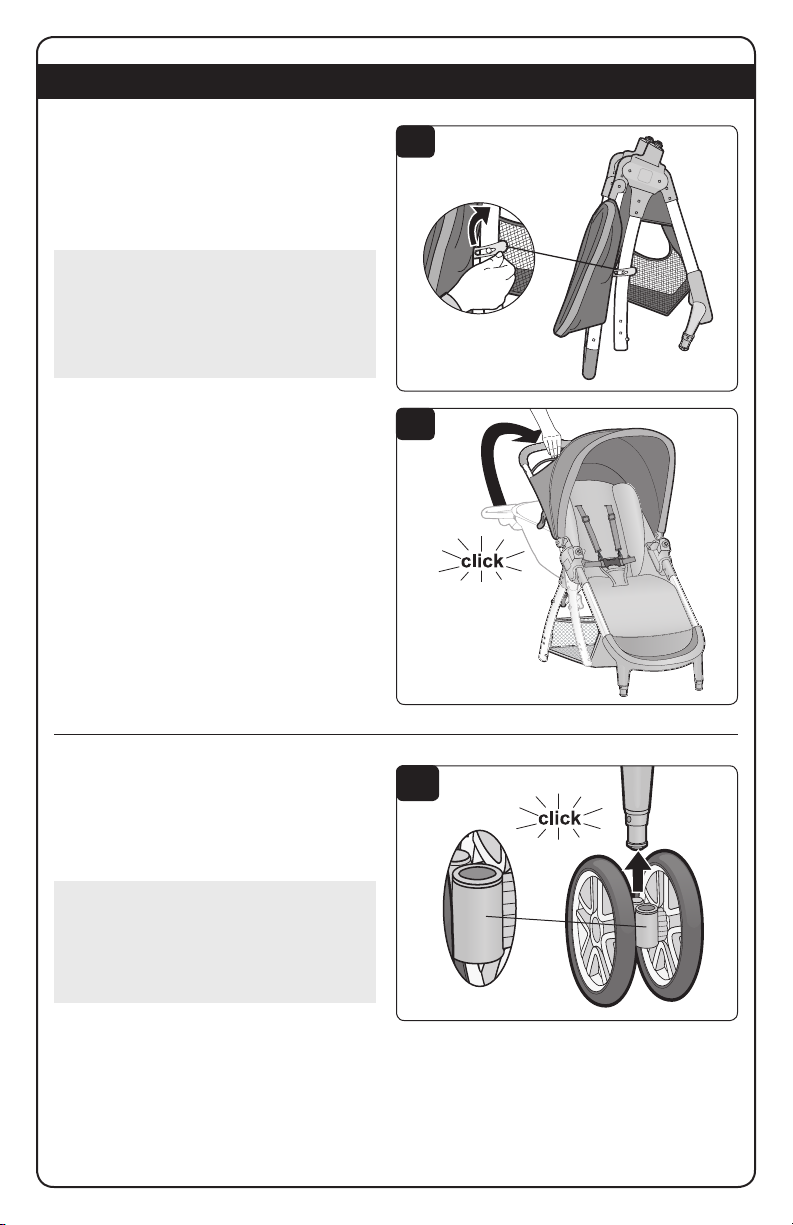

1. Unfold Stroller

Unlatch stroller lock (Figure 1).

Lift handlebar (Figure 1a). Stroller will

click when completely opened and

locked.

1. Abra la carriola

Destrabe el seguro de la carriola

(Figura 1).

Levante el manubrio (Figura 1a). Cuando

la carriola esté completamente abierta y

trabada, se oirá un “clic.”

2. Install Front Wheels

Orient wheel as shown and slide front

wheel onto frame tube. Wheel will click

when installed properly. Repeat for other

front wheel.

2. Instale las ruedas delanteras

Oriente la rueda como se muestra y

deslice una rueda delantera en el tubo del

armazón. La rueda hará clic cuando quede

bien instalada. Repita el procedimiento

para la otra rueda delantera.

Assembly / Armado 3

4. Install Parent’s Tray

Open canopy. Align posts with holes on parent

tray. Snap parent’s tray onto handlebar tubes.

4. Charola para los padres

Abra la capota. Alinee los puntales con los

orificios en la charola para los padres. Encaje

la charola para los padres en los tubos del

asa del manubrio.

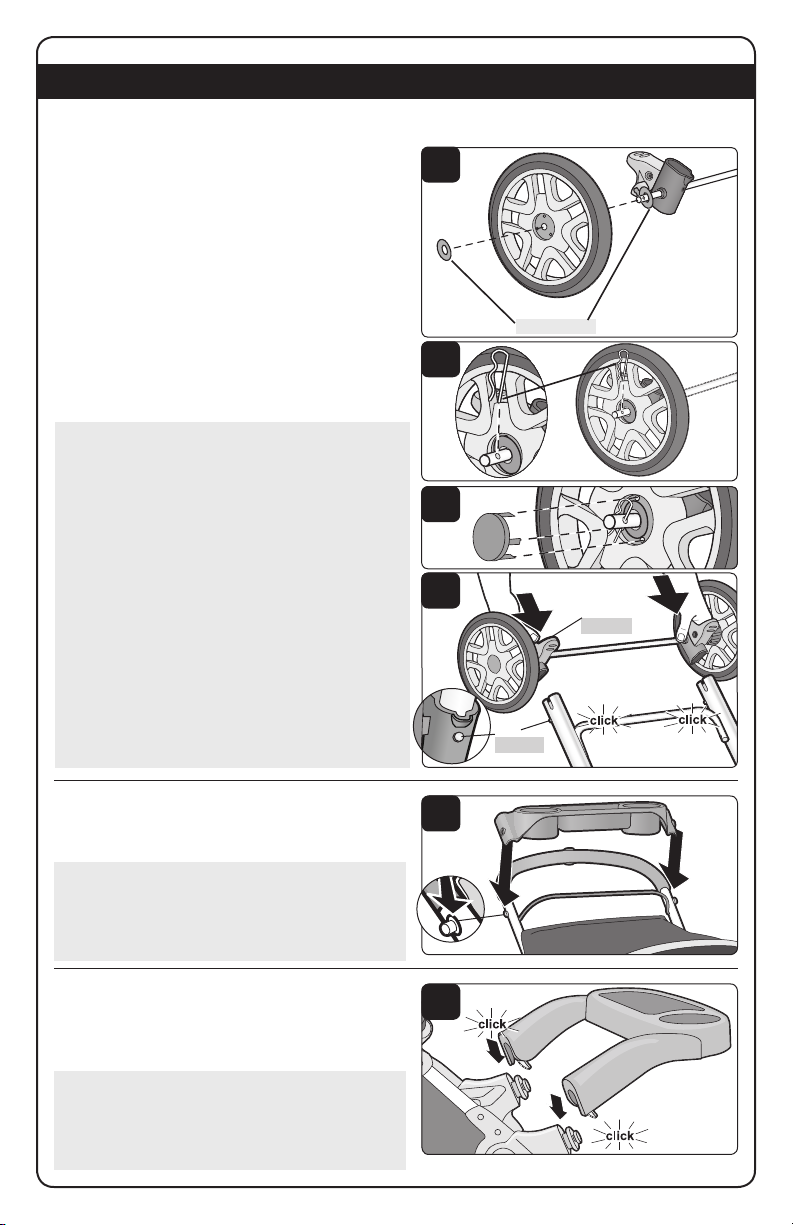

3. Install Rear Wheels

Remove cotter pin and one washer from axle

leaving one washer on the axle (Figure 3).

With the spokes facing out, slide a wheel onto

the axle. Slide on a second washer.

Insert straight side of cotter pin through hole

in axle (Figure 3a) and push until the cotter pin

snaps onto the axle.

Snap hubcaps onto both wheels (Figure 3b).

Turn stroller upside down (Figure 3c). Hold

the axle assembly with the brakes toward the

handlebars. Push axle assembly onto frame

until each side clicks.

NOTA: Las elementos de ferretería para el

armado de las ruedas traseras se encuentran

en el eje. Sugerencia útil: Para retirar y armar

fácilmente el pasador de chaveta, utilice la

pinza de punta aguja.

3. Instale las ruedas traseras

Quite del eje el pasador de chaveta y una arandela,

pero deje una arandela en el eje (Figura 3).

Con los rayos de la rueda hacia fuera, deslice la

rueda en el eje. Deslice una segunda arandela.

Inserte el lado recto del pasador de chaveta a

través del orificio del eje (Figura 3a) y empuje

hasta que el pasador de chaveta encaje en el eje.

Encaje los tapones de los cubos en ambas ruedas.

Voltee la carriola boca abajo (Figura 3c). Sostenga

el ensamble del eje con los frenos hacia las asas del

manubrio. Empuje el conjunto del eje en el armazón

hasta que los dos botones clic por el orificio.

Frenos

Brakes

2 Washers

2 Arandelas

5. Install Child’s Tray

To install: Align tray openings with posts on

stroller and slide tray onto posts until both

sides “click” (Figure 5).

5. Instale la charola para el niño

Para instalar: Alinee las aberturas de la

charola con las ranuras de la carriola y deslice

la charola hacia las ranuras hasta que ambos

lados hagan “clic” (Figura 5).

Assembly / Armado 4

Clavija

NOTE: Hardware for rear wheel assembly is located on axle.

Helpful Hint: For ease of removal and assembly of cotter pin use needle nose pliers.

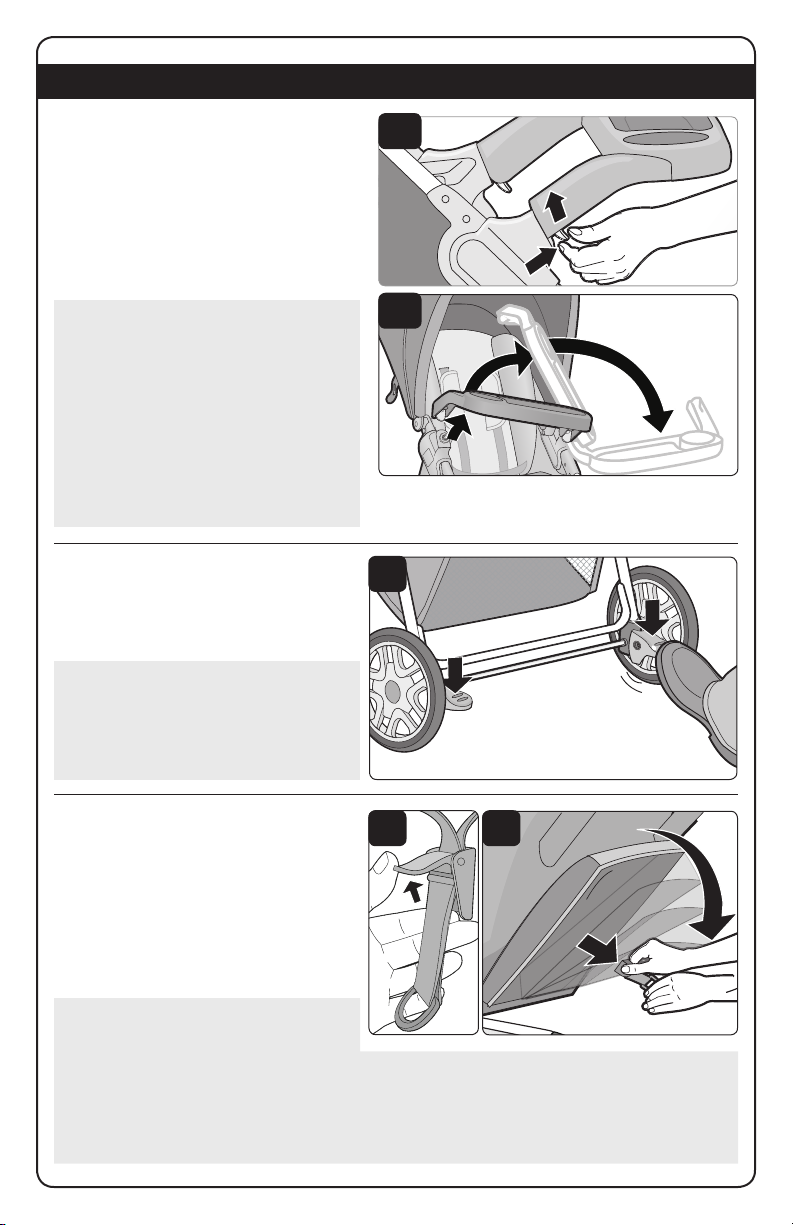

3. To Adjust Seat Position

To lower seat back completely: Lift the

clamp lever (Figure 3) and lower seat

back (Figure 3a). Push clamp lever closed.

To raise seat back: Lift clamp lever.

Holding clamp lever, push seat back

forward. Push clamp lever closed.

NOTE: DO NOT adjust the seat when

your child is in the stroller.

2. To Use Brakes

Step down onto levers on both rear

wheels. To park stroller, BOTH BRAKES

MUST BE LOCKED. Lift up levers to

unlock brakes.

3. Para ajustar la posición del

asiento

Para reclinar el asiento por completo:

Levante el pestillo (Figura 3) y recline el asiento (Figura 3a). Cierre el pestillo.

Para colocar el asiento en posición vertical: Levante el pestillo. Sostenga el pestillo y

traiga el asiento hacia adelante. Cierre el pestillo. NOTA: NO ajuste el asiento cuando su

niño está en la carriola.

2. Para usar los frenos

Pise las palancas rojas de ambas ruedas

traseras. Para estacionar la carriola,

AMBOS FRENOS TIENEN QUE ESTAR

PUESTOS. Levante las palancas para

soltar los frenos.

Tip: Child tray can be opened and closed

without removing.

1. To Use Child’s Tray

To open: Squeeze button (Figure 1) and

rotate tray all the way over (Figure 1a).

To remove completely, squeeze both

buttons and pull tray off posts.

To close: Rotate tray onto post and press

down until tray “clicks” into place.

Consejo: La charola para el niño puede

abrirse y cerrarse sin ser retirada.

1. Uso de la charola para el niño

Para abrir: Apriete el botón (Figura 1) y

gire completamente la charola (Figura 1a).

Para quitarla por completo, apriete

ambos botones y tire hasta sacarla de las

ranuras de la carriola.

Para cerrarla: Gire la charola en la ranura

y presione hasta que la charola haga un

“clic” y encaje en su lugar.

To Use / Para Uso 5

• NEVER LEAVE CHILD UNATTENDED. ALWAYS keep child in view when in

stroller.

• AVOID SERIOUS INJURY from falling or sliding out. ALWAYS use seat

belt. Check frequently to make sure it is secure.

• Belts must be threaded exactly as shown (Figure 4b).

• Failure to follow these instructions could result in the serious injury or

death of your child.

WARNING

• NUNCA DEJE AL NIÑO SIN SUPERVISIÓN. SIEMPRE mantenga al niño a la

vista cuando esté en la carriola.

• EVITE UNA LESIÓN GRAVE por caída o resbalamiento. SIEMPRE use el cinturón de

seguridad. Revise con frecuencia para asegurarse que esté asegurado.

• Los cinturones deben pasarse exactamente como se muestra (Figura 4b).

• El no seguir estas instrucciones podría resultar en lesiones graves o la muerte

del niño.

ADVERTENCIA

To Use / Para Uso 6

NOTE: Shoulder and

waist straps must be

threaded in direction

of arrows shown.

NOTA: Las correas

correspondientes a los

hombros y la cintura

deben colocarse en la

dirección que indican

las flechas.

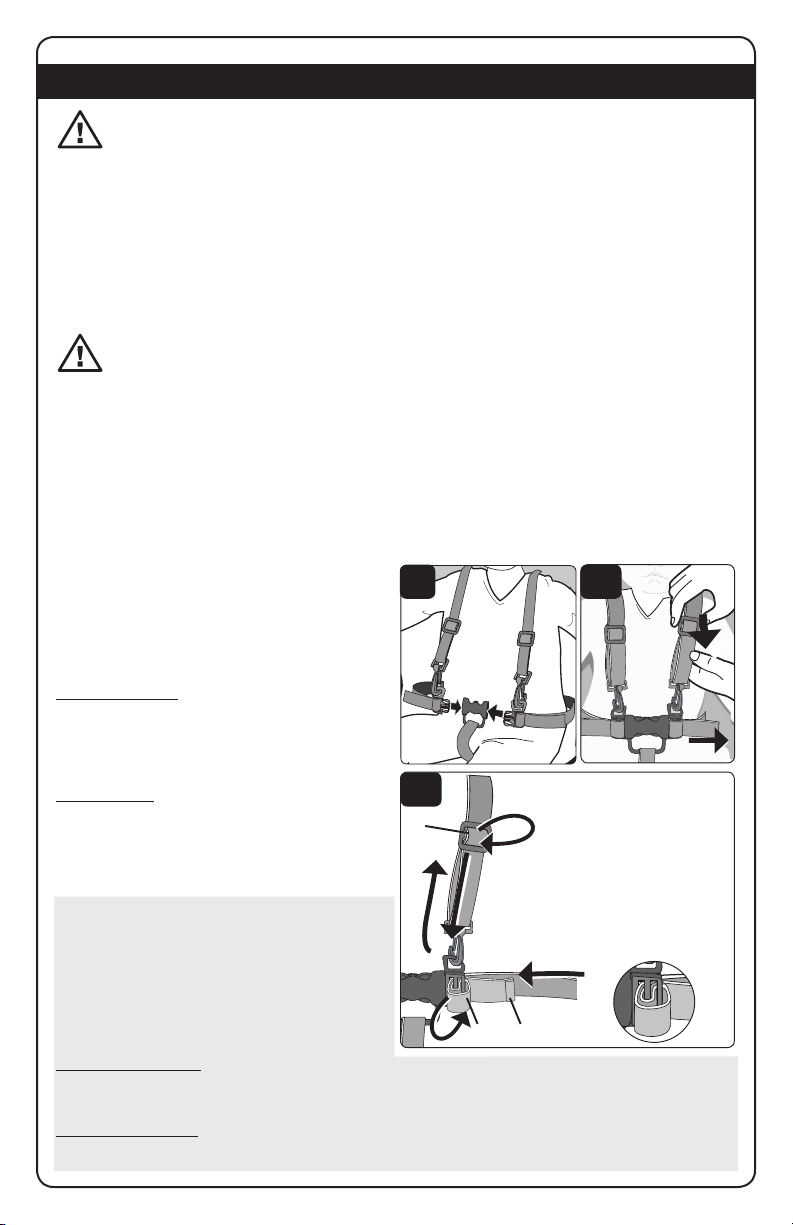

4. Cinturón de retención

Siente a su niño en la carriola, con la correa de

la entrepierna entre las piernas y las correas

del hombro sobre los hombros. Enganche las

correas de hombro al cinturón y enganche

ambas hebillas (Figura 4). Coloque las correas

correspondientes a la cintura y los hombros

alrededor del niño y ajústelas bien (Figura 4a).

Correa de hombros: Para tensar, aflojar la

correa en (A) y deslice la hebilla hacia arriba (Figura 4b). Para aflojar, aflojar la correa en (A) y

deslice la hebilla hacia abajo (Figura 4b).

Correa a la cinturas: Para tensar, tire del extremo (C) (Figura 4b). Para aflojar, aflojar la correa

en (B). NOTA: Si las correas se salen de la hebilla, vuelva a pasar tal como se muestra (Figura 4b).

4. Restraint System

Place your child in the stroller, with the crotch

strap between the child’s legs. Clip shoulder

straps to waist belt and fasten both buckles

(Figure 4). Tighten waist and shoulder straps

snugly around your child (Figure 4a).

Shoulder straps:

To tighten, loosen strap at (A) and slide

buckle up (Figure 4b).

To loosen, loosen strap at (A) and slide

buckle down (Figure 4b).

Waist straps:

To tighten, pull end (C).

To loosen, loosen strap at (B) (Figure 4b).

NOTE: If the straps should come out of the

buckle, rethread as shown (Figure 4b).

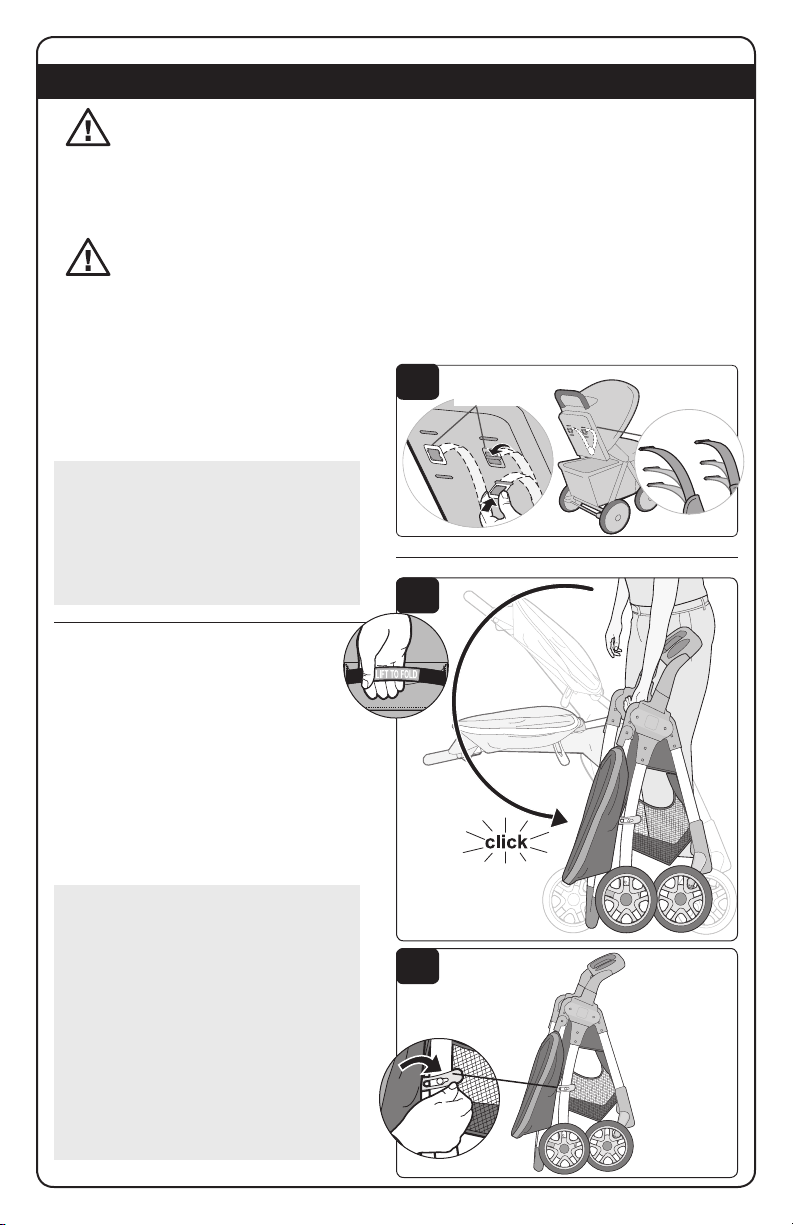

6. To Fold Stroller

Lock rear brakes and remove your

baby. Pull stroller backward so wheels

extend outward. Find LIFT TO FOLD

handle on seat (Figure 6). Lift up on

the fold handle and the stroller

will collapse to folding position.

Ensure lock (on left side of stroller

handle) locks into place when folded,

as shown (Figure 6a).

Stroller will stand on its own.

6. Para plegar la carriola

Ponga los frenos traseros y saque al

bebé. Tire de la carriola hacia atrás para

que las ruedas queden hacia afuera.

Ubique la agarradera LEVANTAR

PARA DOBLAR (Figura 6). Tire de la

agarradera hacia arriba para que la

carriola se cierre y quede plegada.

Asegurar la lengüeta traba lateral

(que se encuentra a la izquierda del

manubrio) se en el lugar correctamente

trabada, como se muestra (Figura 6a).

La carriola se parará sola.

5. Ajustar la altura del

sistema de retención

Haga pasar los anclajes a través del

respaldo del asiento, a través de la ranura

deseada (Figura 5). Asegúrese de que los

anclajes queden planos contra el respaldo

del asiento.

Anclajes

Anchors

WARNING

• For proper installation of the restraint system, make sure both anchors lay

flat against the back board.

• NEVER use stroller without BOTH restraint and crotch straps.

ADVERTENCIA

•

Para la instalación correcta del sistema de correas, asegúrese de que

ambos anclajes queden planos contra la tablilla del respaldo.

•

NUNCA utilice la carriola sin LAS correas de seguridad y de la entrepierna.

5. Adjust Restraint Height

Push each anchor through seat back and

into the desired slot (Figure 5). Be sure

anchors lay flat against seat back.

To Use / Para Uso 7

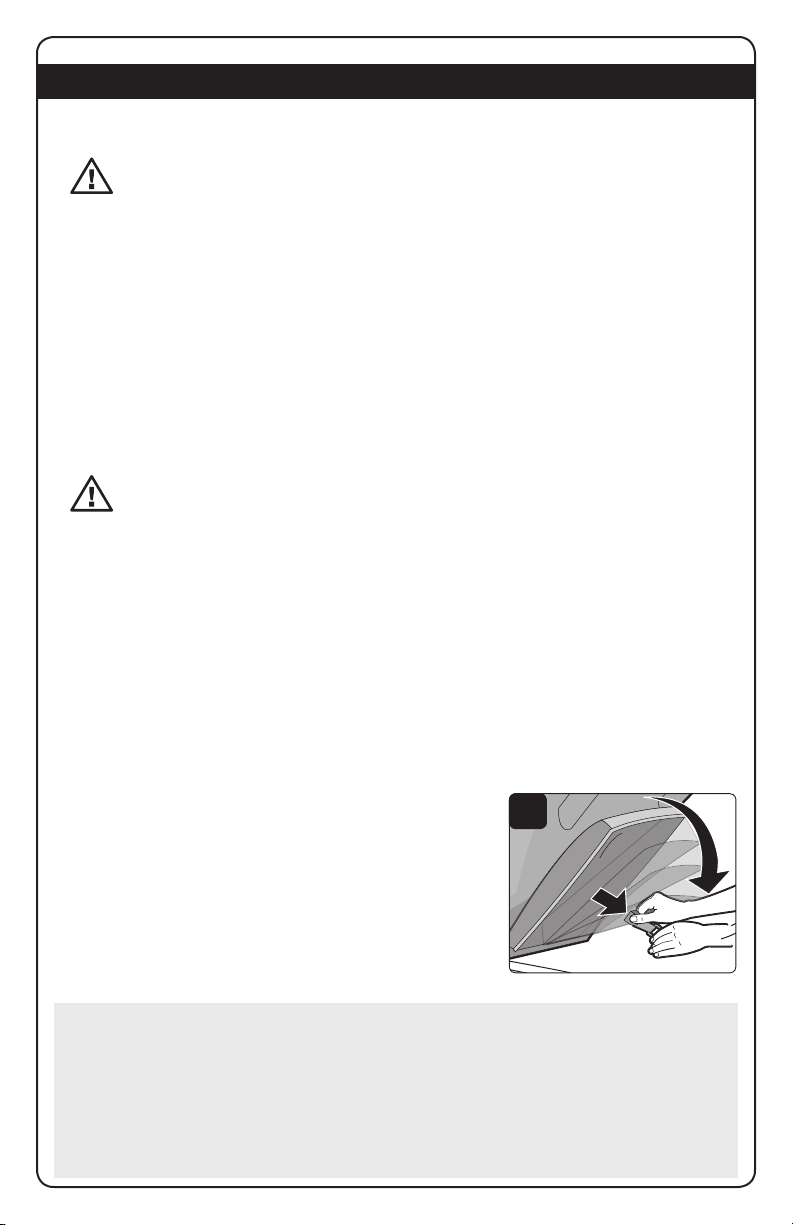

7. To Install Infant Car Seat

Recline seat back to lowest position. Close canopy.

Car seat must be positioned so child faces

the stroller handle.

Position car seat over the stroller. Touch rear flat vertical

surface of car seat A against rear vertical surface of the

child tray B. Lower straight down into stroller and push

down on handle. Car seat will click into place when fully

nested (Figures 7a and 7b).

To Install Infant Car Seat / Para instalar el autoasiento de bebé

To avoid serious injury:

• This stroller is compatible with the following infant car seat model numbers:

IC178, IC229, IC210, IC220, IC219, IC226, IC181, IC228, IC211, IC217, IC218,

IC224, IC244, IC234, IC230, IC231, IC206, IC207, IC208, IC233, 22056,

IC201, IC203, IC205, IC240 Model numbers can be found on the label on the

side of the infant car seat.

• Please refer to the manufacturer’s instructions for the use of your infant car seat.

• ALWAYS use child’s tray when car seat is installed.

• ALWAYS install car seat facing to the rear of the stroller.

• ALWAYS use the restraint system in the car seat.

WARNING

7. Para instalar el autoasiento de bebé

Recline el respaldo del asiento a la posición más baja. Cierre la capota.

El autoasiento debe quedar colocado de modo que el niño mire hacia la

manija del carriola.

Ubique el autoasiento en la carriola. Coloque la superficie vertical plana de la parte trasera

del asiento A contra la superficie vertical trasera de la charola para el niño B. Baje hacia la

carriola y jale la manija hacia abajo. El autoasiento hará “clic” en el lugar cuando encaje. El

autoasiento se encajará en posición cuando esté colocado por completo (Figuras 7a y 7b).

Para evitar lesiones graves:

• Esta carriola es compatible con los siguientes números de modelo del

autoasiento de bebé: IC178, IC229, IC210, IC220, IC219, IC226, IC181,

IC228, IC211, IC217, IC218, IC224, IC244, IC234, IC230, IC231, IC206,

IC207, IC208, IC233, 22056, IC201, IC203, IC205, IC240 Los números de

modelo se pueden encontrar en la etiqueta en el lado del autoasiento de bebé.

• Consulte las instrucciones del fabricante para el uso del autoasiento de bebé.

• SIEMPRE use la charola para el niño cuando el autoasiento está instalado.

• SIEMPRE instale el autoasiento mirando hacia atrás de la carriola.

• SIEMPRE use el sistema de cinturones del autoasiento.

ADVERTENCIA

To Use / Para Uso 8

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Dorel Juvenile Kinderwagen Handbücher

Dorel Juvenile

Dorel Juvenile monbebe Lynx Bedienungsanleitung

Beliebte Kinderwagen Handbücher anderer Marken

Hauck

Hauck Priya Trioset Bedienungsanleitung

CHILDHOME

CHILDHOME CWQDN Bedienungsanleitung

Dreamer Design

Dreamer Design Rebound GST Bedienungsanleitung

Britax

Britax STEELCRAFT AGILE Bedienungsanleitung

Graco

Graco 7427 Bedienungsanleitung

Comfort

Comfort COMPASS Bedienungsanleitung

OBaby

OBaby Aura Bedienungsanleitung

Tutek

Tutek Tirso Bedienungsanleitung

Babify

Babify Dual Plus Bedienungsanleitung

Graco

Graco Stroller Bedienungsanleitung

Special Tomato

Special Tomato Jogger Bedienungsanleitung

Chicco

Chicco CORTINA TOGETHER TWO-PASSENGER STROLLER Bedienungsanleitung

Otto Bock

Otto Bock Kimba neo Bedienungsanleitung

Milly Mally

Milly Mally ROYAL Kurzanleitung

Hauck

Hauck DUETT 3 PRAM Bedienungsanleitung

BOB

BOB DUALLIE Bedienungsanleitung

Nuna

Nuna Pepp Bedienungsanleitung

Britax

Britax B2 Bedienungsanleitung
