DURAVIT D1654700 Bedienungsanleitung

Installation instructions One-Piece toilet

Notice de montage Cuvette One Piece

Instrucciones de montaje Inodoro monopieza

安装说明

连体座便器

MI_70000732_57310_22.12.4 3

Información importante 14

Montaje 15

重要说明 19

安装 20

Remarques importantes 9

Montage 10

Important information 4

Installation 5

Product and / or property damage

The breach of local and country-specific regulations

and standards can cause damage to the product and/or

property damage.

> Observe the local installation regulations and any

country-specific standards at all times.

Prior to the installation

Please read specification sheets prior to the installation.

Specification sheets are available for download at

pro.duravit.us.

Water installation

High efficiency

toilet

Operation pressure

Recommended:

Single flush 1.28 gpf / 4.8 lpf 25 – 80 psi /

172 – 550 kPA

Dual flush 1.32/0.92 gpf /

5.0/3.5 lpf

20 – 80 psi /

140 – 550 kPA

Installation information

> For more details scan QR Code on packaging label.

Inspection

> Inspect product for any potential damage that may

have occurred during transport.

> Do not install if any damage is visible.

Risk of external leaks!

NOTICE Risk of external leaks!

> Do not lift or rock the toilet after placement.

> If you break the watertight seal, you must install a

new wax seal.

Risk of product damage!

NOTICE

Risk of product damage!

> Overtightening may cause breakage or chipping of

vitreous china.

> Handle with care.

About these instructions

The installation instructions come as part of the Duravit

product and must be read carefully prior to installation.

Target readership and qualifications

This is a professional grade product. A working knowledge

of construction techniques and code compliant plumbing

installation are required for proper installation and user

satisfaction. The product must be installed by a licensed

plumber.

Explanation of the key words and symbols

WARNING

Indicates a hazardous

situation which, if not

avoided, could result in

death or serious injury.

NOTICE Is used to address

practices not related to

physical injury.

Link to installation information in this section

Link to other instructions

Inspection (e.g. for scratches)

Inspect for leaks and that all connections have a

watertight seal

Delivery contents

Accessories (not included)

> Action required

Safety instructions

Risk of personal injury or breakage through fragile

product!

> 2 people are recommended of handling.

> Handle with care.

Important information

4MI_70000732_57310_22.12.4

7/8"

3/8"

1/2"

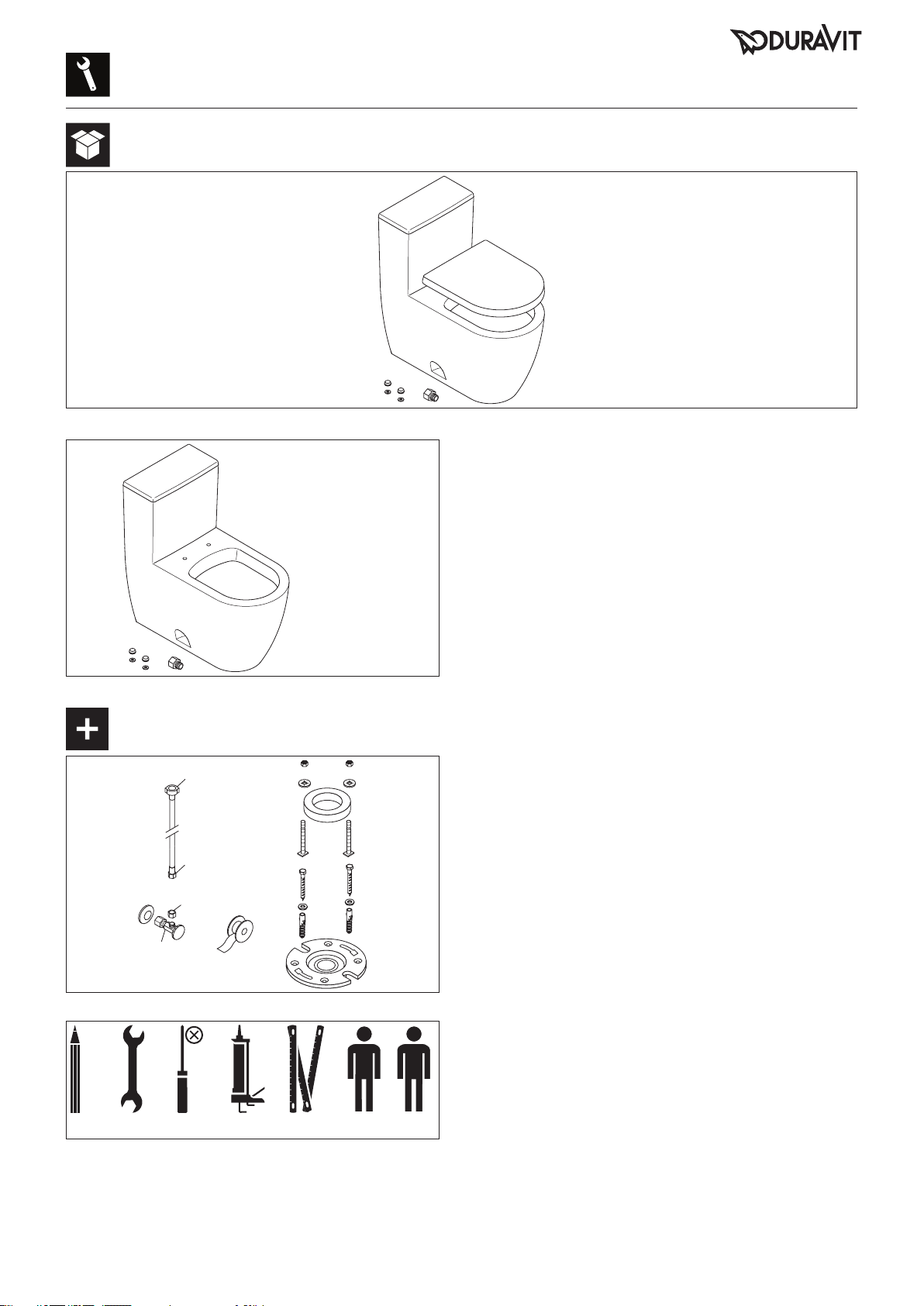

Delivery contents

Accessories (not included)

MI_70000732_57310_22.12.4 5

# 001417

# 011301

# 200701

# 200801

# 201301

# 202201

# 212001

# 212101

# 212301

# 212401

# 213301

# 215701

# 217301

# 218501

# 218901

# 219001

# 219501

# 219601

# D1654700

# D1654900

# D1909800

# D1909900

# D1910100

# D2101700

# D2102000

# D4005800

# D4005900

# D4030400

# D4030500

# D4030600

# D4052100

# D4052200

# D4052300

# D4052400

# D4052500

# D4052600

# D4053400

# D4053500

# D4060000

# D4060100

# D4060200

# D4102100

# D4102200

# D4201800

# D4201900

# D4202000

# D4202100

# D4202200

# D4202300

# D4202400

# D4202500

# D4202600

# D4202700

# D4202800

# D4202900

305 mm

12"

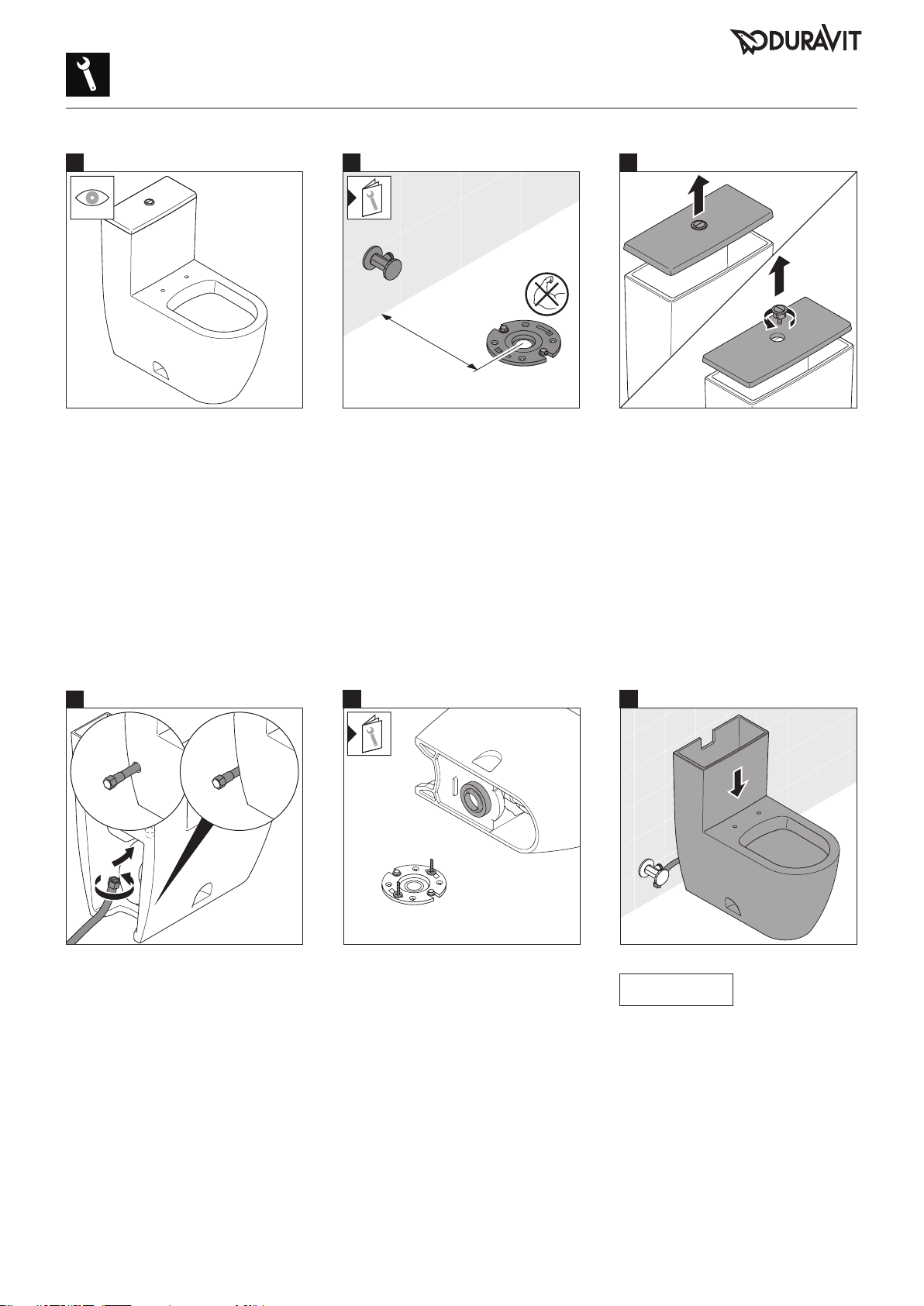

> Inspect product for any potential

damage that may have occurred

during transport.

> Do not install if any damage is

visible.

> Install shut-off valve and closet

flange according to instructions.

> Remove tank lid to prevent

damage during installation.

> Install water supply line either

through the hole or behind the

toilet pending model.

> Connect the supply line to the fill

valve.

> Install wax ring and T-bolts

according to instructions. NOTICE

Risk of external leaks!

> Do not lift or rock the toilet after

placement.

> If you break the watertight seal,

you must install a new wax seal.

> Install toilet to floor flange.

6MI_70000732_57310_22.12.4

123

456

NOTICE

Risk of product damage!

> Overtightening may cause

breakage or chipping of vitreous

china.

> Handle with care.

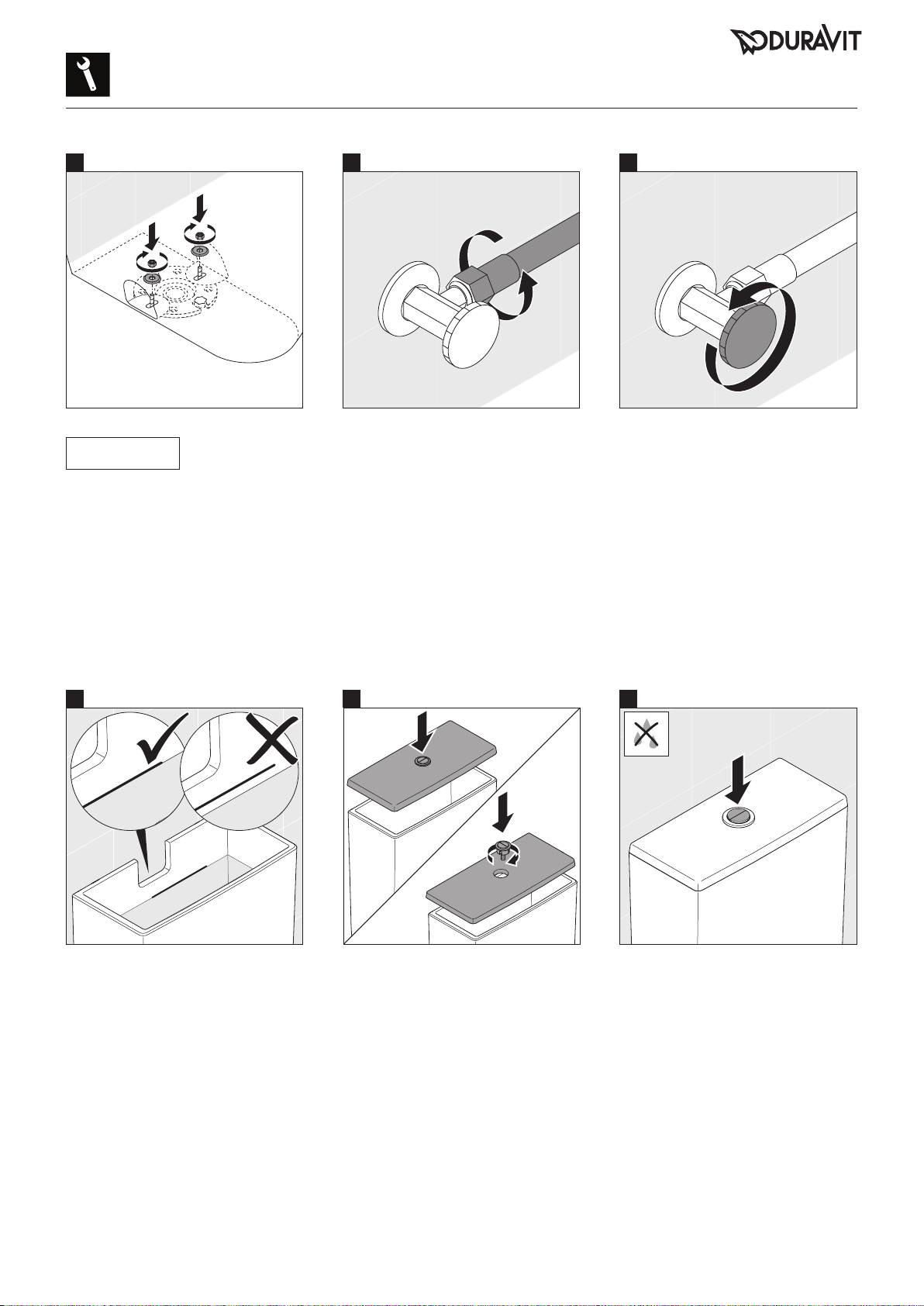

Install washer and nuts to

secure toilet to floor.

> Attach water supply line to shut-

off valve.

> Turn on shut-off valve.

> Check water level in tank.

> Adjust water level up to proper

setting if required.

> Install and secure tank lid. > Flush toilet three times.

> Inspect for leaks and that all

connections have a water tight

seal.

MI_70000732_57310_22.12.4 7

789

10 11 12

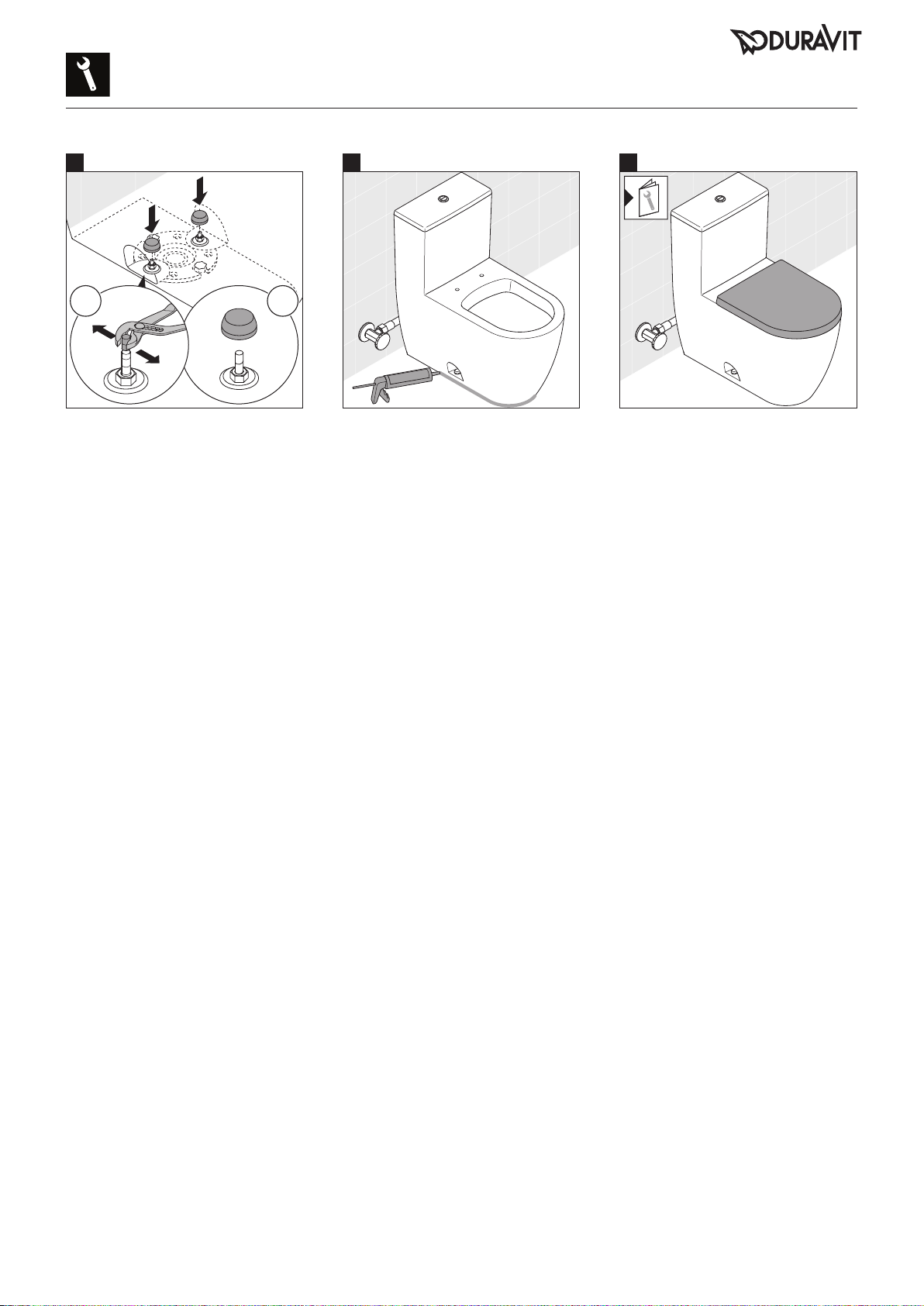

> Cut/brake off bolts and install

cap.

> Apply silicone around the base

of the toilet.

> Install seat according to

instructions.

8MI_70000732_57310_22.12.4

13 14 15

Endommagement d'un produit et/ou d'une propriété

Le non-respect des règlements locaux ou spécifiques à un

pays peut entraîner des dommages sur le produit et/ou

des dommages matériels.

> Observez les règlements d'installation locaux et les

normes nationales particulières en tout temps.

Avant l’installation

Veuillez lire les fiches de spécifications avant l’installation.

Les fiches de spécifications peuvent être téléchargées sur

pro.duravit.us.

Installation d'eau

Toilette à grand

rendement

Pression d'utilisation

Recommandé:

Simple

chasse d'eau

1,28 gpf /4,8 lpf 25 à 80 psi/

172 à 550 kPA

Double

chasse d'eau

1,32/0,92 gpf/

5,0/3,5 lpf

20 à 80 psi/

140 à 550 kPA

Renseignements sur l’installation

> Pour plus de détails, consultez le code QR sur

l'étiquette de l'emballage.

Inspection

> Vérifiez la présence sur le produit d’éventuels

dommages pouvant être survenus durant le

transport.

> Ne pas installer si des dommages sont visibles.

Risque de fuites externes!

ATTENTION Risque de fuites externes!

> Ne soulevez pas ou ne secouez pas la toilette

après la mise en place.

> Si vous brisez le sceau étanche, vous devez

installer un nouveau sceau de cire.

Risque d'endommagement du produit!

ATTENTION Risque d'endommagement du

produit!

> Un serrage excessif peut causer le bris ou

l'écaillage de la porcelaine vitreuse.

> Manipulez avec soin.

À propos de ces instructions

Les instructions d'installation font partie intégrante du

produit Duravit et doivent être lues attentivement avant

l'installation.

Lectorat ciblé et compétences

Il s’agit ici d’un produit de niveau professionnel. Des

connaissances pratiques des techniques de construction

et des installations de plomberie conformes au code

sont requises pour assurer une installation correcte et

la satisfaction du client. Le produit doit seulement être

installé par un plombier autorisé.

Explication des mots-clés et des symboles

AVERTISSEMENT Indique une situation

dangereuse qui, si

elle n'est pas évitée,

entraînera la mort

ou des blessures

importantes.

ATTENTION S'utilise pour répondre

à des pratiques qui ne

sont pas reliées aux

blessures physiques.

Vous trouverez le lien menant aux

renseignements sur l’installation dans cette

section

Voir une autre notice

Inspection (par ex. des rayures)

Vérifiez la présence de fuites et si toutes les

connexions sont étanches à l’eau

Contenu de la livraison

Accessoires (non compris)

> Action requise

Instructions sur la sécurité

Risque de blessures corporelles ou de bris par des

produits fragiles!

> 2 personnes sont recommandées pour la manipulation.

> Manipulez avec soin.

Renseignements importants

MI_70000732_57310_22.12.4 9

7/8"

3/8"

1/2"

Contenu de la livraison

Accessoires (non compris)

10 MI_70000732_57310_22.12.4

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# 

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D

# D
