Eaton FlexiTech SL Bedienungsanleitung

FlexiTech SL lens optic 400lm CG-S

White flexible material

Weißes flexibles Material Black flexible material

Schwarz flexibles Material

228 mm

120 mm

x 2

Ø 5mm

2,5 mm

Min. 5cm

If cable entry on the

right

Bei Leitungs von der

rechten Seite

c!Drilling zones to avoid

Zu vermeidende Bohrzonen

31,2 mm

Manual / Betriebsanleitung

ZNO2058600 A 04/2021

Break a cable entry

byusing a screwdriver.

Leitungseinführung mit

einem Schraubendreher

öffnen

Rigid or flexible wire

Starres oder flexibles Leitung

2,5 < Ø < 13,5 mm

PZ0

Drill in the honeycomb zones (IP43) or in the 4 flexible material parts (IP65).

Bohren Sie in den Wabenzonen (IP43) oder im flexiblen Material (IP65).

FT2SE400CGS

FT2SE400CGSIP

Target group: Skilled electricians

Zielgruppe : Elektrofachkraft

Intended application: Emergency lighting, not suitable for private use.

Verwendungszweck: Notbeleuchtung, nicht für privaten Gebrauch.

+ 40 °C

- 20 °C

56 mm 68 mm 56 mm

37 mm

x 1

For working on the installation, please ensure first the emergency lighting system is blocked, the battery operation

is interrupted, and the mains is OFF.

Stellen Sie bei Arbeiten an der Installation sicher, dass zuerst das Notbeleuchtungssystem blockiert, der

Batteriebetrieb unterbrochen und das Stromnetz ausgeschaltet ist.

2FLEXITECH SL LENS OPTIC 400LM CG-S ZNO2058600 A 04/2021 www.eaton.com

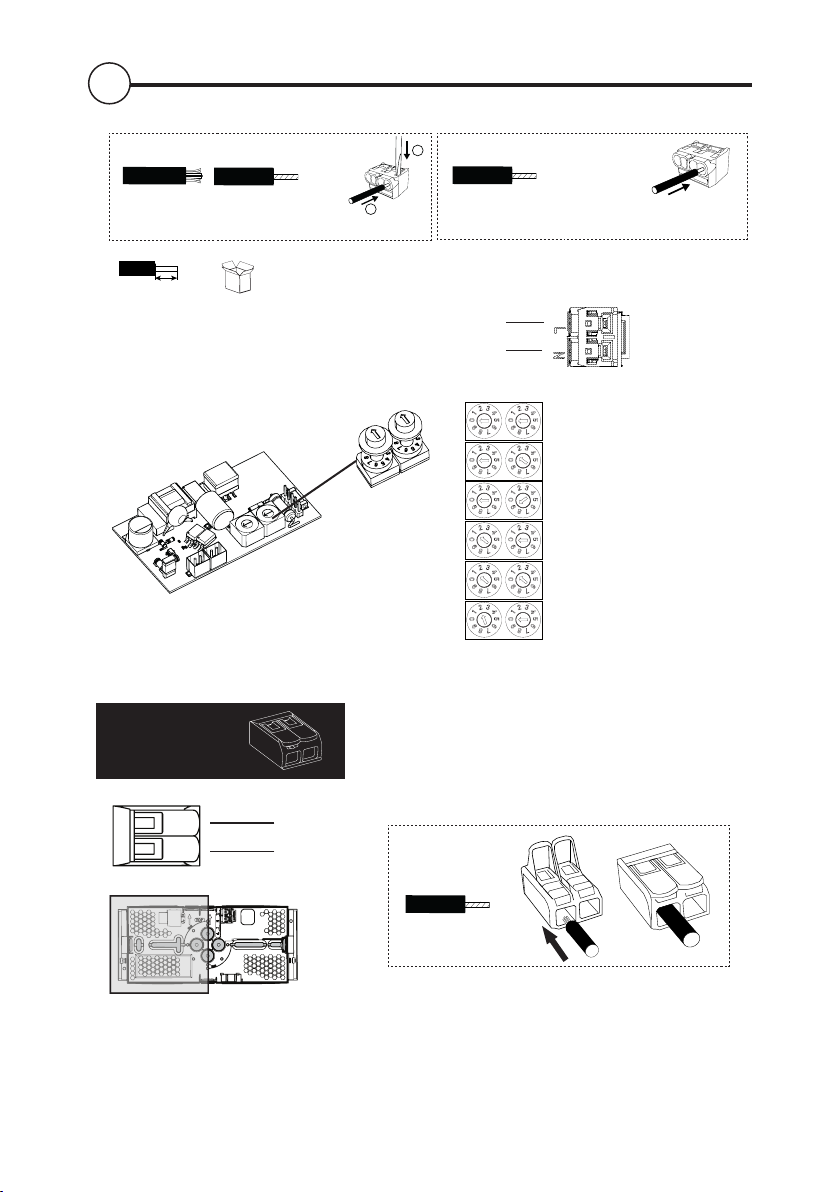

Check the packaging for the whole cabling details.

Überprüfen Sie die Verpackung auf die gesamten Verkabelungsdetails

min. 8 mm

Use screwdriver to place and remove wire

Stecken und Entfernen der Leitungen mittels Schraubendreher

No screwdriver required for connection

Stecken der Leitung ohne Schraubendreher möglich

S < 1,5 mm² 1,5 < S < 2,5 mm²

220-240V AC - 50/60 Hz

176-275V DC

0 + 0 =

0 + 1 = 1

0 + 9 = 9

1 + 0 = 10

1 + 1 = 11

2 + 0 = 20

Max. 20

No address (without CG-S monitoring)/

Keine Adresse (ohne CG-S Überwachung)

Addressing/Adressierung

Max. 6A

Optional

0,5 < S < 2,5 mm²

Eaton

Cooper Sécurité SAS

PEE II - Rue Beethoven - BP10184

63204 RIOM CEDEX FRANCE

Tél. +33 (0)825 826 212 (0,15 € TTC/min)

www.cooperfrance.com

www.eaton.com

Eaton

EMEA Headquarters

Route de la Longeraie 7

1110 Morges, Switzerland

Eaton.eu

ZNO2058600 A- 04/2021

Eaton is a registered trademark.

All trademarks are property

of their respective owners.

CLICK

100 %

WEEE: Contact your local dealer

Eaton.com/recycling

EN60598.1

EN 60598.2.22

FT2SE400CGSIP IP65 / IK07

FT2SE400CGS IP43 / IK07

Not replaceable

Nicht austauschbar

CBS

9.1VA / 5.4W

36 x LED 3V 600mA

9.1VA / 5.4W

Power consumption mains operation

(apparent/eective power)

Anschlussleistung Netzbetrieb

(Scheinleistung / Wirkleistung)

20M

When the life time of light source is over, replace the luminaire.

Wenn das Lebensdauerende der Lichtquelle erreicht wurde, ersetzen Sie

die Leuchte.

36 x LED 3V 600mA

400 lm
