Ebmpapst M3G150 Montageanleitung

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 1/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

1. SICHERHEITSVORSCHRIFTEN UND HINWEISE

Diese Anleitung ist ausschließlich zur Demontage eines Motors

vorgesehen. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit den

Arbeiten zur Montage beginnen.

Beachten Sie die folgenden Warnungen, um Personengefährdung oder

Störungen zu vermeiden. Stellen Sie sicher, dass die Montageanleitung

immer griffbereit am Montageort zur Verfügung steht.

Bei einer Weitergabe muss die Montageanleitung mitgeliefert werden. Zu

Informationszwecken darf die Montageanleitung vervielfältigt werden.

In dieser Demontageanleitung ist beispielhaft ein Radialventilator

dargestellt.

Die Angaben gelten analog auch für andere Ventilatoren-Arten.

1.1. Qualifikation des Personals

Das Produkt darf ausschließlich durch geeignetes, qualifiziertes,

unterwiesenes und autorisiertes Fachpersonal transportiert, ausgepackt,

bedient, gewartet und anderweitig verwendet werden.

1.2. Hinweise zur Demontage

Diese Anleitung dient ausschließlich zur Demontage der folgenden

Motorentypen

•M3G150

•M3G200

2. VORBEREITUNG

WARNUNG

Spannung an Klemmen und Anschlüssen auch bei

abgeschaltetem Gerät.

Elektrischer Schlag.

→

Gerät erst fünf Minuten nach allpoligem Abschalten der

Spannung öffnen.

WARNUNG

Einzelne Komponenten nicht wiederverwenden.

Beschädigungsgefahr.

→ Entsorgen Sie die ausgebauten Komponenten fachgerecht.

VORSICHT

Verletzungsgefahr

→ Tragen Sie Sicherheitsschuhe.

2.1. Werkzeug

Für die Demontage benötigen Sie folgendes Werkzeug:

Nr. Bezeichnung Nr. Bezeichnung

1 Schraubendreher „Schlitz“ groß 8 Ringschlüssel (für Abzieher)

Torx-Schraubendreher T25

Maulschlüssel 24/26

Torx-Schraubendreher T20

Sicherungsringzange

4 Schraubendreher „Schlitz“ klein 11 Abzieher für Kugellager

Torx-Steckeinsatz T40

Abzieher für Stator *

Verlängerung

Ratsche

* Wenn Sonderwerkzeug benötigt wird, wenden Sie sich bitte an ebm-papst.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 2/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

3. DEMONTAGE

3.1. Elektronikgehäuse von Lüfterrad trennen

1. Lösen Sie die sechs Schrauben am Gehäuse.

2. Nehmen Sie das Gehäuse ab.

3.2. Elektronikgehäuse zerlegen

3. Lösen Sie die vier Schrauben am Gehäuse und nehmen Sie die

Abdeckung ab.

4. Klemmen Sie die Kabel ab (nicht abgebildet) und lösen Sie die Kabel-

Verschraubungen.

5. Schrauben Sie die drei Kabel-Verschraubungen komplett ab.

6. Lösen Sie die fünf Schrauben im Klemmkasten.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 3/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

7. Nehmen Sie die Abdeckung heraus.

8. Lösen Sie die zwei Schrauben im Plastikklemmkasten.

9. Hebeln Sie den Anschlussblock heraus.

10.Nehmen Sie den Anschlussblock heraus.

11.Nehmen Sie den Plastikklemmkasten heraus.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 4/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

12.Lösen Sie die sechs Schrauben der Leiterplatte.

13.Hebeln Sie die Leiterplatte mit einem Schraubendreher heraus

14.Nehmen Sie die Leiterplatte komplett heraus.

15.Lösen Sie die drei Schrauben.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 5/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

3.3. Motor öffnen

16.

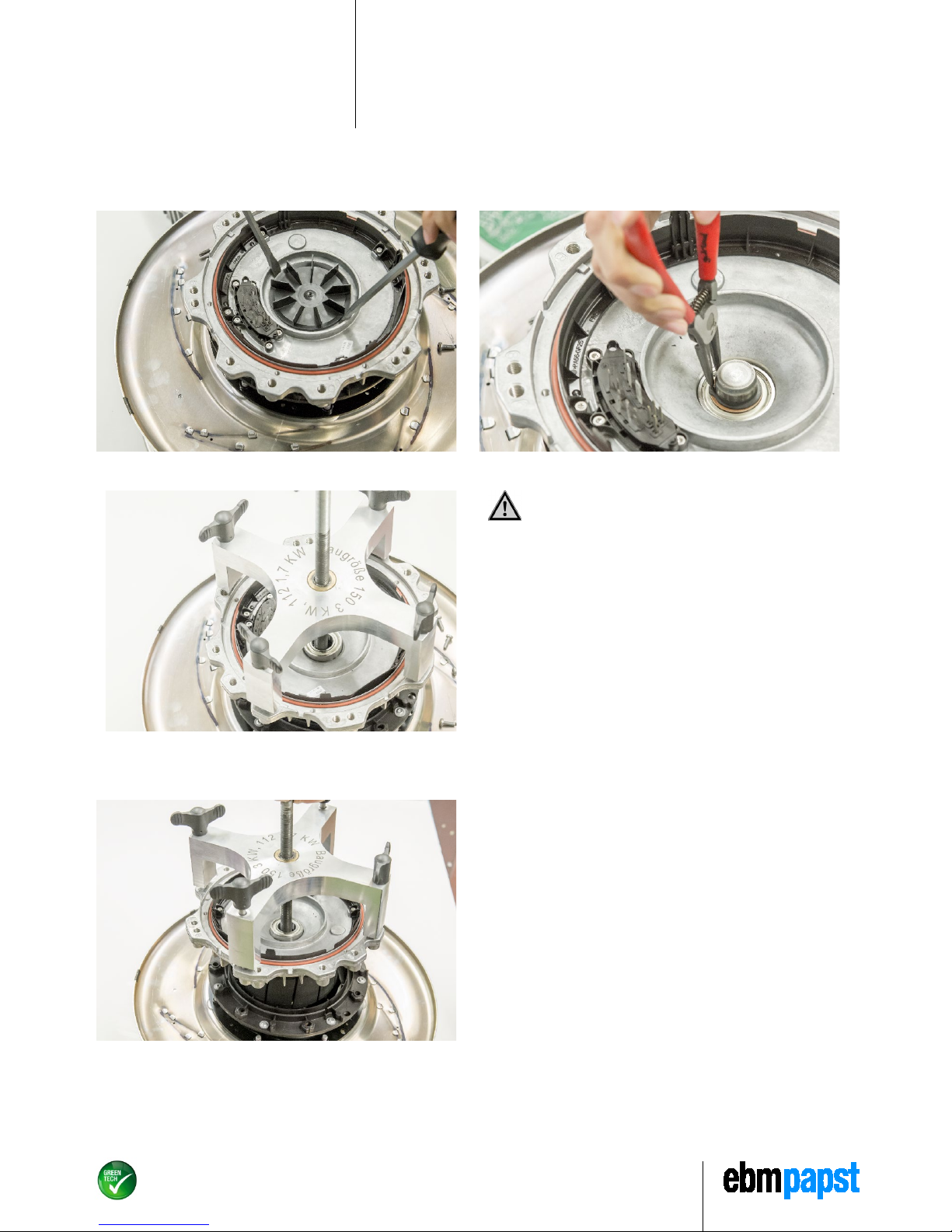

Hebeln Sie das Lüfterrad mit zwei Schraubendrehern heraus.

17.Nehmen Sie den Sicherungsring mit einer Sicherungsringzange ab.

WARNUNG

Starke Magnetische Anziehung.

Verletzungsgefahr.

→ Finger nicht zwischen Stator und Rotor bringen.

18.Setzen Sie den Abzieher auf und schrauben diesen an allen vier

Gewindebohrungen im Stator fest. Lösen Sie den Stator indem Sie die

Spindel des Abziehers im Uhrzeigersinn drehen.

19.Nehmen Sie den Stator heraus.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 6/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

3.4. Kugellager entfernen

20.Setzen Sie den Abzieher in der Mitte auf.

21.Lösen Sie das Kugellager, indem Sie die Spindel des Abziehers im

Uhrzeigersinn drehen.

22.Nehmen Sie das Kugellager aus dem Abzieher aus der Rotorglocke

heraus.

23.Nehmen Sie den Ring heraus.

24.Lösen Sie die Verriegelungen (Nasen) am Kühlrad mit einem

Schraubendreher.

25.Nehmen Sie das Kühlrad heraus.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 7/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

26.Nehmen Sie die restlichen Teile des Kugellagers heraus.

27.Nehmen Sie den O-Ring ab.

28. Lösen Sie die vier Schrauben.

29.Nehmen Sie den Kunststoffring ab.

30. Lösen Sie die vier Schrauben des Verbinders.

31.Ziehen Sie den Steckkontakt heraus.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 8/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

3.5. Rotor vom Lüfterrad trennen

32.Lösen Sie die sieben Schrauben mit einem Schraubendreher.

33.Nehmen Sie den Kunststoffring ab.

34.Lösen Sie die sieben Schrauben mit einer Ratsche und nehmen Sie das

Lüfterrad ab.

M3G150 / 200 Demontageanleitung

Dokumenten-Nr.: - • Änderung: 01 • Freigabedatum: 2019-02-12 • (VM-POK)•Seite 9/9

ebm-papst Mulfingen GmbH & Co. KG • Bachmühle 2 • 74673 Mulfingen • Germany

Phone +49 7938 81-0 • Fax +49 7938 81-110 • info1@de.ebmpapst.com • www.ebmpapst.com

4. ENTSORGUNG
