EFFILUX Effi-Ring Bedienungsanleitung

Adjustable beam power ring

USER MANUAL EFFI-RING

Version 2.4.2022

Last update: February 23, 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 1 / 4

Please take a while to consider and read this brochure before using your new device.

If you have any doubt, please refer to the datasheet on the website or contact EFFILUX.

•Do not look directly or with any optical instrument the light beam

•Avoid any contact with the LED or with the projection lens

•IP65 Classification: Do not immerse the device in water or any other liquids. For extended use with water

please ensure to use a plastic cap on the unused connector (M8 or M12)

•Operating environment: 0 to 40°C - Humidity: 20 to 85RH% (without condensation)

•High humidity and high temperature could damage the device

•Do not use the device in an environment with oil fumes and steam

•Do never try to fix any damages to the product by yourself

•Make sure you are using a correct power supply before connecting the device

•The device must be powered by a 24V safety power supply in accordance to local Electrical Safety rules

•Do not inverse electrical polarity –check the conventions before turning on the power supply

•Make sure you consider an adapted connector to link the device to the power supply

Any improper use voids the warranty

User security

Adjustable beam power ring

USER MANUAL EFFI-RING

Version 2.4.2022

Last update: February 23, 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 2 / 4

EFFI-RING

-ZZZ

-WW

-PP

-…

Wavelength (nm)

Windows

Lens position

Option

365(1)

405

465

525

625

850

000 (White)

RGB (625 +525+465)

WUI (000+405+850)

TR (Transparent)

SD (Semi-diffusive)

OP (Opaline)

P0 (no lens)

P1 (45°)

P2 (25°)

P3 (10°)

POL (polarizer)

-POL-IP (polarizer glued for IP version)

STR (driving control)

(1) For 365nm : There is NO lens and a special UV PMMA window

Please note that with the polarizer accessory, the EFFI-Ring is IP50. For IP65 polarized version, choose -POL-IP option.

Regardless of maintenance, the product must be switch off.

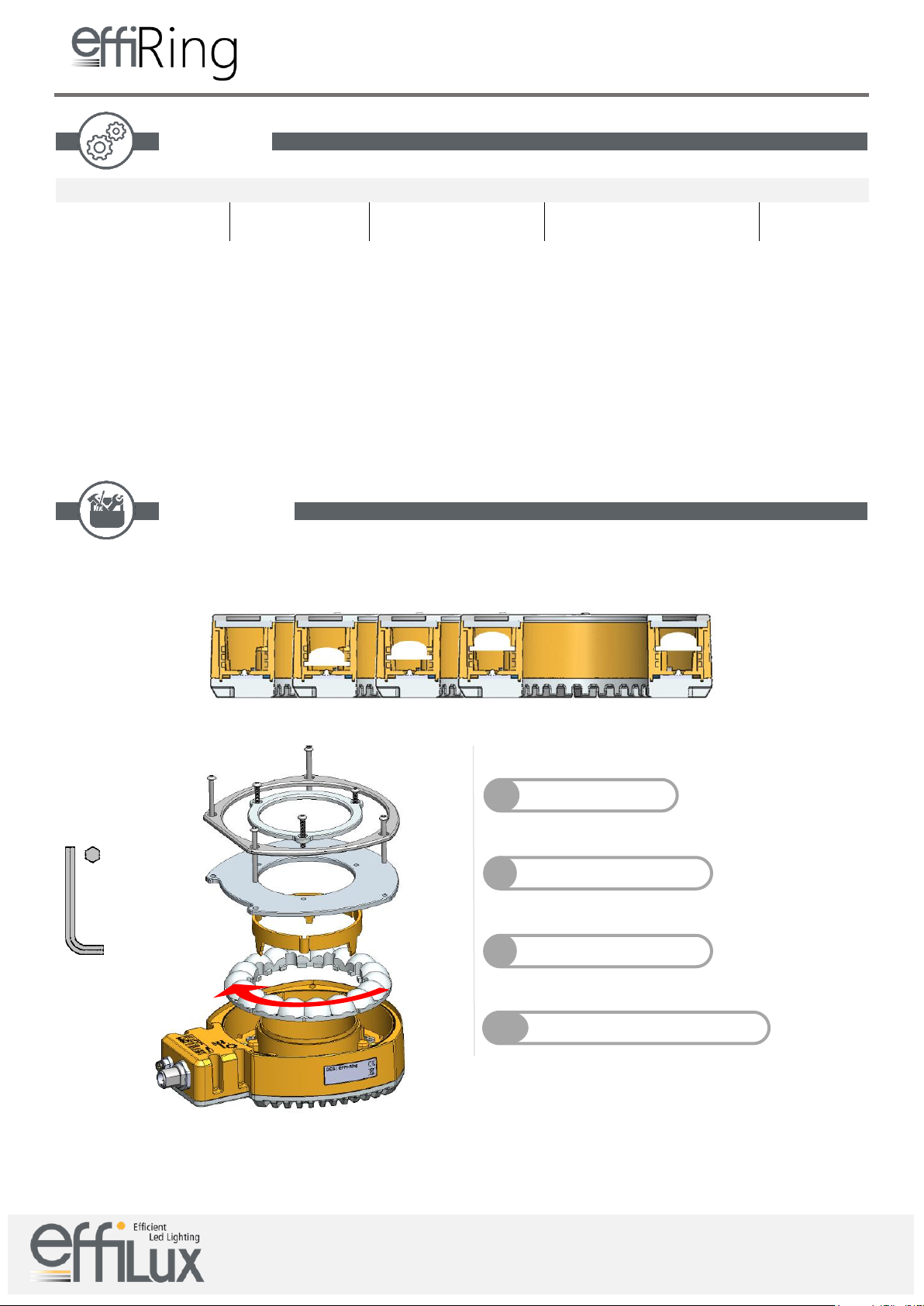

CHANGE OPTICAL CONFIGURATION

Reference

Maintenance

Take out the mechanical parts

Replace the lenses in the right position

Unscrew the M2 screws

To handle the optical components, wearing gloves is strongly recommended.

To clean the optical components: Use compressed air duster if there is dust.

To remove marks on the lens or the window, just a drop or two wiped of free-alcohol lens cleaning fluid in a gentle circular motion with a

cleaning tissue. Always apply the fluid to a tissue rather than the lens itself.

Hex Key

Size: 2

Take out the block of lenses

P0 P1 P2 P3

Adjustable beam power ring

USER MANUAL EFFI-RING

Version 2.4.2022

Last update: February 23, 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 3 / 4

CONTACT ARRANGEMENT

The EFFI-Ring is supplied with a 24V constant voltage. The TRIG contact needs to be connected. Max Power consumption = 80W (cable length 2m).

M12 connector –Smart control (AutoStrobe)

Contact

arrangement

Number

Color

Contact

Monochrome

version

RGB version

WUI version

M12 Male connector

Brown

+24V

White

N/A

Blue TRIG

max 24V

UV TRIG

max 24V

Blue

GND

Black

TRIG

max 24V

Red TRIG

max 24V

White TRIG

max 24V

Grey

N/A

Green TRIG

max 24V

IR TRIG

max 24V

M8 connector –direct control (expert mode)

Contact

arrangement

Number

Color

Contact

Monochromatic

version

RGB version

WUI version

M8 Male connector

Brown

+Vcommon

White

GND 1

GND Red

GND White

Blue

GND 2

GND Blue

GND UV

Black

GND 3

GND Green

GND IR

TRIGGER CONTROL

M12 CONNECTOR

Strobe mode : Respect a duty

cycle lower than 0.15

CHARACTERISTICS OF THE PULSE

M12 CONNECTOR

CHARACTERISTICS OF THE PULSE

M8 CONNECTOR

Be aware that the maximum current for a given frequency and

a given TPULSE cannot be exceeded.

Electronical consideration

Adjustable beam power ring

USER MANUAL EFFI-RING

Version 2.4.2022

Last update: February 23, 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 4 / 4

DIMENSIONS [in mm]

FIXING [in mm]

Mechanical consideration

Annulaire de puissance à faisceau réglable

NOTICE EFFI-RING

Version 2.4.2022

MAJ: 23 février 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 1 / 4

Avant l’utilisation merci de prendre connaissance des conseils et des précautions d’emploi

contenues dans cette notice.

Si vous avez un doute, consultez la datasheet sur le site internet ou contactez EFFILUX.

•Ne pas regarder le faisceau lumineux directement ou par le biais de n’importe quel instrument optique

•Eviter tout contact avec les LED et avec la lentille de projection

•Code IP65 : Totalement protégé contre les poussières & protégé contre les projections d’eau de toutes

directions à la lance. Pour une utilisation prolongée en milieu humide, veuillez vous assurer d'utiliser un

capuchon en plastique sur le connecteur non utilisé (M8 ou M12).

•Environnement de fonctionnement : de 0 à 40°C - Humidité: de 20 à 85HR% (sans condensation)

•Si ces conditions ne sont pas respectées, le produit peut être endommagé

•Ne pas utiliser le produit dans un environnement présentant des fumées ou des vapeurs d’huiles

•Ne jamais essayer de réparer d’éventuels dommages du produit par vous-même

•Assurez-vous d’utiliser la bonne alimentation avant de connecter le produit

•L'appareil doit être alimenté par une alimentation de sécurité 24 V conformément aux règles de sécurité

électrique locales

•Ne pas inverser la polarité électrique –vérifiez vos connexions et les conventions avant d’allumer le produit

•Assurez-vous d’avoir un connecteur adapté pour relier l’appareil à l’alimentation

Toute utilisation incorrecte annule la garantie.

Sécurité de l’utilisateur

Annulaire de puissance à faisceau réglable

NOTICE EFFI-RING

Version 2.4.2022

MAJ: 23 février 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 2 / 4

EFFI-RING

-ZZZ

-WW

-PP

-…

Longueur d’onde (nm)

Fenêtre

Position lentille

Option

365(1)

405

465

525

625

850

000 (Blanc)

RGB (625 +525+465)

WUI (000+405+850)

TR (Transparent)

SD (Semi-diffuse)

OP (Opaline)

P0 (sans lentille)

P1 (45°)

P2 (25°)

P3 (10°)

POL (polariseur)

POL-IP (polariseur collé sur une vitre transparente)

STR (driver de contrôle)

(1) : A 365nm, pas de lentille, vitre transparente est en PMMA special UV.

Merci de noter qu’avec l’accessoire polariseur, l’EFFI-Ring est IP50. Pour une version IP65, choisir l’option -POL-IP (polarisur

directement collé sur la vitre transparente).

Le produit doit être HORS TENSION.

CHANGER LA CONFIGURATION OPTIQUE

Référence

Maintenance

Retirer les pièces mécaniques

Replacer le bloc dans la position choisie

Dévisser les vis M2

Clef ALLEN

Taille : 2

Retirer le bloc de lentilles

P0 P1 P2 P3

Pour manipuler les composants optiques, vous devez porter des gants.

Pour nettoyer les composants optiques :

> Utilisez un spray à air comprimé si il y a de la poussière.

> Pour enlever les marques sur la lentille ou sur la fenêtre, appliquez un peu de fluide (sans alcool) nettoyant pour lentilles sur un

chiffon propre. Toujours appliquer le fluide sur le chiffon et pas directement sur la lentille.

Annulaire de puissance à faisceau réglable

NOTICE EFFI-RING

Version 2.4.2022

MAJ: 23 février 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 3 / 4

BRANCHEMENT

Le EFFI-Ring est alimenté avec une source de tension contante 24 V. Le contact TRIG doit être connecté.

Connecteur M12 –Contrôle intelligent (AutoStrobe)

Détails

Numéro

Couleur

Version

Monochrome

Version RGB

Version WUI

M12 - connecteur

mâle

Marron

+24V

Blanc

N/A

TRIG Bleu

max 24V

TRIG UV

max 24V

Bleu

GND

Noir

TRIG

max 24V

TRIG Rouge

max 24V

TRIG Blanc

max 24V

Gris

N/A

TRIG Vert

max 24V

TRIG IR

max 24V

Connecteur M8 –contrôle direct (mode expert)

Détails

Numéro

Couleur

Version

Monochrome

Version RGB

Version WUI

M8 - connecteur

mâle

Marron

+Vcommon

Blanc

GND 1

GND Rouge

GND Blanc

Bleu

GND 2

GND Bleu

GND UV

Noir

GND 3

GND Vert

GND IR

CONTRÔLE DU TRIGGER

CONNECTEUR M12

CARACTERISTIQUE DE

L’IMPULSION

- CONNECTEUR M12

CARACTERISTIQUE DE

L’IMPULSION

- CONNECTEUR M8

Soyez conscients que le maximum de courant donné

pour une fréquence et une impulsion dans le tableau

suivant, ne peut pas être dépassé !

Caractéristiques électroniques

Mode STROBE : Respecter

un Duty cycle < 0.15

Consommation électrique max = 80W

(Longueur de cable 2m)

Annulaire de puissance à faisceau réglable

NOTICE EFFI-RING

Version 2.4.2022

MAJ: 23 février 2022

Mini Parc du Verger –Bâtiment E

1 Rue de Terre Neuve

91940 LES ULIS, FRANCE

Tel: +33 9 72 38 17 80

Fax: +33 9 72 11 21 69

Email: [email protected]

UK Importer: Gardasoft Vision Ltd.

Trinity Court, Buckingway Business Park

Swavesey, Cambrige CB24 4UQ UK

Page 4 / 4

DIMENSIONS [en mm]

FIXATIONS [en mm]

Caractéristiques mécaniques

Inhaltsverzeichnis

Sprachen:

Andere EFFILUX Beleuchtungsausrüstung Handbücher

EFFILUX

EFFILUX EFFI-Flex-BL Bedienungsanleitung

EFFILUX

EFFILUX EFFI-RING Bedienungsanleitung

EFFILUX

EFFILUX effiLase V3 Bedienungsanleitung

EFFILUX

EFFILUX effiBL Bedienungsanleitung

EFFILUX

EFFILUX Effi-Smart Series Bedienungsanleitung

EFFILUX

EFFILUX EFFIFLEX2 Bedienungsanleitung

EFFILUX

EFFILUX EFFI-FLEX-IP69K Bedienungsanleitung

EFFILUX

EFFILUX EFFI-RING-HSI Bedienungsanleitung

EFFILUX

EFFILUX EFFI-BL Bedienungsanleitung

EFFILUX

EFFILUX LASE V2 PSV Bedienungsanleitung

EFFILUX

EFFILUX EFFI-SRING Bedienungsanleitung

EFFILUX

EFFILUX effiLase V2 Bedienungsanleitung

EFFILUX

EFFILUX SMART-IP69K-06 Bedienungsanleitung

EFFILUX

EFFILUX EFFI-Line3 Bedienungsanleitung

EFFILUX

EFFILUX EFFI-FLEX-LG Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung

EFFILUX effi-Ring Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken
