EIBENSTOCK EHR 18.1 S SET Bedienungsanleitung

Originalbetriebsanleitung........................3 - 10

Original Instructions…….......................11 - 17

Notice originale.....................................18 - 25

Istruzioni originali..................................26 - 32

Oorspronkelijke gebruiksaanwijzing….33 - 40

Original brugsanvisning………………..41 - 47

EHR 18.1 S SET

DEUTSCH

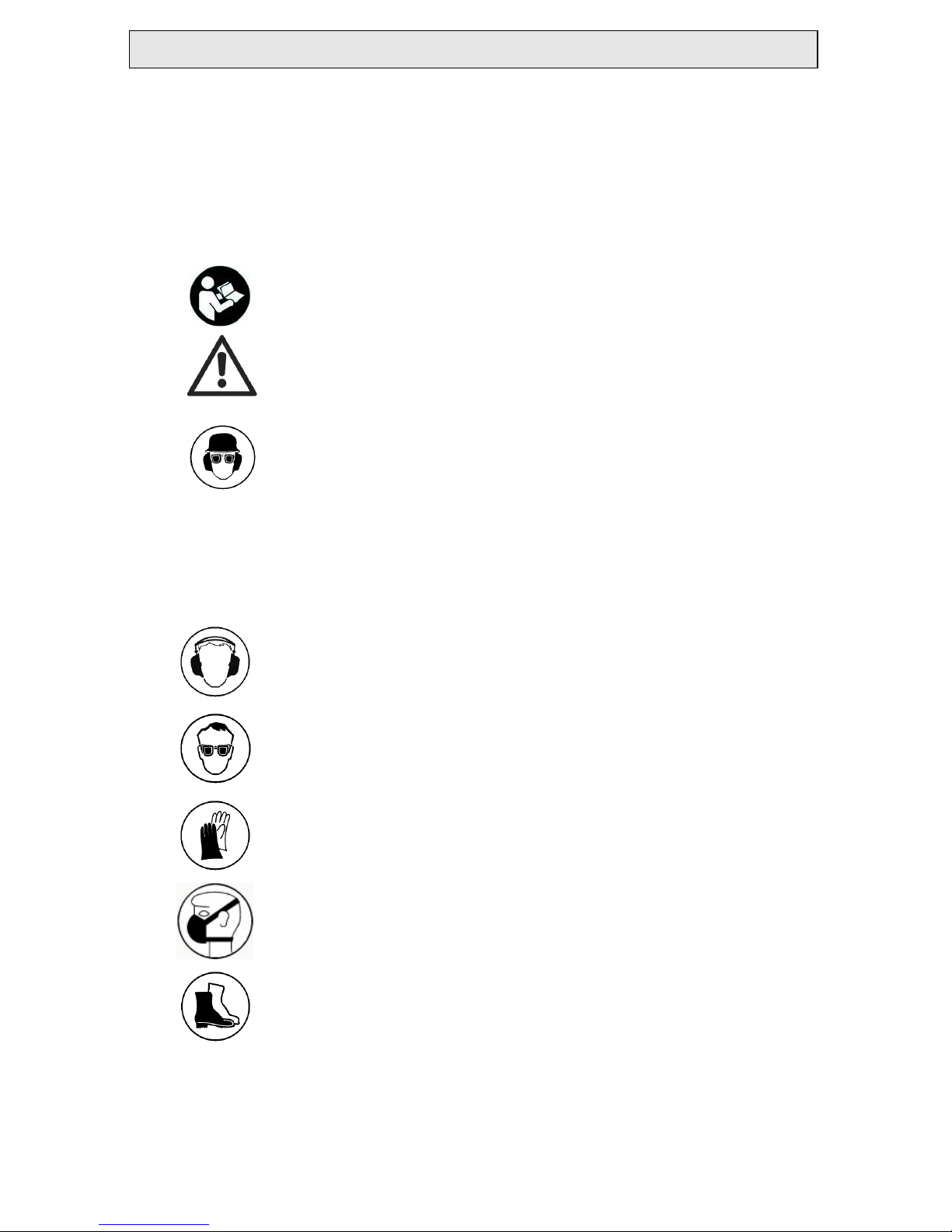

Wichtige Hinweise

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der

Maschine dargestellt:

Vor Inbetriebnahme der Maschine

Bedienungsanleitung lesen.

Arbeiten Sie konzentri

ert und lassen Sie Sorgfalt

walten.

Halten Sie Ihren Arbeitsplatz sauber und

vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners

treffen.

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske,

Schutzhandschuhe und feste Arbeitskleidung tragen!

Gehörschutz benutzen

Augenschutz benutzen

Schutzhandschuhe benutzen

Staubmaske tragen

Schutzschuhe benutzen

Technische Daten

Rührgerät EHR 18.1 S SET

Nennspannung:

230 V ~

Leistungsaufnahme:

1100 W

Nennstrom:

4,7 A

Frequenz:

50 - 60 Hz

Leerlaufdrehzahl:

800 min

-1

Nenndrehzahl:

0 - 450 min

-1

Maximaler Rührkorbdurchmesser:

120 mm

Werkzeugaufnahme:

M 14

Schutzklasse:

Schutzgrad:

IP 20

Gewicht:

ca. 4,1 kg

Bestellnummer:

077E1000

Funkentstörung nach: EN 55014 und EN 61000

lieferbares Sonderzubehör:

Artikel

Bestell Nr.

Rondenrührer RG 120 31124000

Wendelrührer WG 120 31224000

Scheibenrührer SG 120 31524000

Mörtelrührer MG 120 31324000

... mit M 14 Gewindeanschluß

Lieferumfang

Rührgerät mit Rührquirl und Bedienungsanleitung im Setkarton.

Bestimmungsgemäßer Gebrauch

Das Rührgerät EHR 18.1 S dient zum Anrühren und Durchmischen von

Farben, Leim, Fliesenkleber, Spachtelmassen, Mörtel u.a. bis zu einer

Menge von ca. 40 kg.

Der Durchmesser der benutzten Rührquirle sollte dabei 120 mm nicht

überschreiten.

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich,

wenn Sie die Bedienungsanleitung vollständig lesen und

die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise

im beigelegten Heft befolgt werden. Lassen Sie sich vor

dem ersten Gebrauch praktisch einweisen.

Wird bei der Arbeit die Anschlussleitung beschädigt oder

durchtrennt, diese nicht berühren, sondern sofort den

Netzstecker ziehen. Gerät niemals mit beschädigter

Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter

Umgebung betrieben werden.

Benutzen Sie das Gerät nicht zum Mischen von Explosions-

gefährdeten oder leicht entflammbaren Stoffen oder in deren

Umgebung.

Tragen Sie das Gerät niemals am Kabel.

Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen

Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei

ausgeschalteter Maschine in die Steckdose stecken.

Manipulationen am Gerät sind nicht erlaubt.

Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-

Schutzschalter mit max. 30 mA.

Lassen Sie das Rührgerät nur unter Aufsicht arbeiten.

Ziehen Sie den Netzstecker und überprüfen Sie, dass der Schalter

ausgeschaltet ist, wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei

Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei

der Montage eines Zubehörteiles.

Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund

stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im

unbeaufsichtigten Zustand.

Kabel immer nach hinten von der Maschine wegführen.

Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,

bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

Elektrowerkzeuge müssen in regelmäßigen Abständen einer

Prüfung durch den Fachmann unterzogen werden.

Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.

Nicht in rotierende Teile fassen.

Vorsicht mit langen Haaren. Nur mit eng anliegender Kleidung arbeiten.

Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

Vor Inbetriebnahme den festen Sitz des Rührstabs sowie den einwand-

freien Rundlauf prüfen.

Bei laufenden Mischarbeiten nicht mit den Händen, oder mit Gegen-

ständen in das Mischgefäß greifen. Quetschgefahr!

Warten Sie, bis das Gerät bzw. Werkzeug zum Stillstand gekommen

ist. Rotierende Werkzeuge können sich verhaken und zu Verletzungen

oder Schäden führen.

Der Rührbehälter muss zum Rühren geeignet sein und sicher stehen.

Ein nicht ordnungsgemäß gesicherter Behälter kann sich unkontrolliert

bewegen.

Stellen Sie sicher, dass keine Flüssigkeit gegen das Gehäuse des

Elektrowerkzeugs spritzt. In das Elektrowerkzeug eingedrungene

Flüssigkeit kann Schäden und elektrischen Schlag verursachen.

Befolgen Sie die Anweisungen und Warnhinweise im

Sicherheitsdatenblatt (SDB) des zu rührenden Materials. Das zu

rührende Material kann gesund- heitsschädlich sein.

Lösen Sie bei Stromunterbrechung den Arretierschalter durch Drücken

des Ein-/Ausschalters. Damit wird ein unbeabsichtigtes Wiederanlaufen

des Elektrowerkzeuges verhindert (Verletzungsgefahr).

Benutzen Sie das Elektrowerkzeug nicht in einem Ständer.

Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz,

einen Augenschutz, Staubmaske, Schutzhandschuhe und

Schutzschuhe.

Während des Handbetriebes Gerät immer mit beiden Händen

halten und einen sicheren Stand einnehmen. Das Gerät nur im

Mischgefäß an-/auslaufen lassen. Beachten Sie das Reaktions-

moment der Maschine.

Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung

und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und – 10 % sind zulässig.

Das Rührgerät ist in Schutzklasse II ausgeführt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt.

Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und

zur Überhitzung von Maschine und Kabel führen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung

Querschnitt in mm²

1,5

2,5

110V

20 m

40 m

230V

50 m

80 m

Werkzeugwechsel

Vorsicht!

Vor allen Arbeiten am Gerät unbedingt Netzstecker ziehen.

Sie können sich die Hände beim Einsetzen des Werkzeuges

einklemmen. Benutzen Sie für den Werkzeugwechsel deshalb immer

Arbeitsschutzhandschuhe.

Die Arbeitsspindel der Maschine besitzt ein M 14 – Innengewinde.

Halten Sie Gewinde und Stirnflächen sauber.

Verwenden Sie zum Lösen des Rührquirls und zum Gegenhalten an der

Arbeitsspindel einen Maulschlüssel SW 22.

Geräteschutz

Falsche Handhabung kann zu Schäden am Gerät führen.

Deswegen die nachfolgenden Hinweise stets beachten:

Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle

mit M 14 – Gewinde.

Beachten Sie die jeweils maximalen Rührkorbdurchmesser.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Nur Original EIBENSTOCK- Zubehör verwenden.

Ein-/ Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit

Arretierknopf fixieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

Achtung!

Bei jedem maschinell bedingten Stillstand oder einer

Stromunterbrechung ist der Feststeller sofort durch Drücken

des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes

Wiederanlaufen der Maschine zu verhindern

(Verletzungsgefahr).

Das Rührgerät ist mit einem Elektronikschalter ausgerüstet.

Je nach Tastendruck kann damit die Drehzahl reguliert werden.

Die Benutzung empfiehlt sich nur zum An- und Auslauf der Maschine zur

Vermeidung von herumspritzendem Material. Ein Dauerbetrieb mit

verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger

Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller überhitzt.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten

unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung

und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu

überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und

Wartung erforderlich ist. Regelmäßig sind jedoch folgende Arbeiten

auszuführen bzw. Bauteile zu überprüfen:

Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu

halten.

Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das

Innere des Elektrowerkzeuges gelangen.

Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine

autorisierte Werkstatt ausführen zu lassen.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen

Verpackung ausgeliefert werden.

Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien

hergestellt und entsprechend zu entsorgen.

Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine

umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen ermöglicht.

Nur

für EU

Lä

nder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-

und Elektronik- Altgeräte und Umsetzung in nationales

Recht müssen verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten Wiederverwertung

zugeführt werden

Geräusch / Vibration

Messwerte für Geräusch ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt

typischerweise:

Schalldruckpegel LwA 79 dB(A)

Schallleistungspegel LpA 90 dB(A)

Unsicherheit K 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte ah und Unsicherheit K ermittelt entsprechend

EN 60745:

Schwingungsemissionswert ah 1,4 m/s

Unsicherheit K 0,1 m/s

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen

Anwendungen des Elektrowerkzeugs. Wenn allerdings das

Elektrowerkzeug für andere Anwendungen, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über

den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die

Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder

zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich

reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des

Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:

Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der

Hände, Organisation der Arbeitsabläufe.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im

Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für

Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder

Lieferschein)

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße

Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden

unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt

an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische

Daten“ beschriebene Produkt mit folgenden Normen oder normativen

Dokumenten übereinstimmt:

EN 60 745

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D – 08309 Eibenstock

Lothar Lässig Frank Markert

General Manager Head of Engineering

18.11.2016

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere EIBENSTOCK Elektrowerkzeuge Handbücher

EIBENSTOCK

EIBENSTOCK EZR 22 R R Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EZR 23 R Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EPG 400 WP Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EMF 150.1P Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK ETR 400 P Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EFB 152 PX Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EHR 20 / 2.5 S Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK ETN 162/3 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK MXT 100.1 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EHR 20.1 R Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EBM 250/ 2 RP Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EPF 200-3 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK BST 300 V Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EBM 300/3 P Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EOF 100 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EPO 1401 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EBM 352/3 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EOF 100.1 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK WPN 180 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK PLD 450.1 B Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EPG 400 A Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK PLD 182 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK EPG 400 Bedienungsanleitung

EIBENSTOCK

EIBENSTOCK ETR 230 Bedienungsanleitung

Beliebte Elektrowerkzeuge Handbücher anderer Marken

AEG

AEG OMNI-JS Bedienungsanleitung

SIP

SIP 01533 Bedienungsanleitung

Ribimex

Ribimex PRS499 Bedienungsanleitung

3M Fiber Optic Connector Crimp Tool Bedienungsanleitung

Ryobi

Ryobi P524 Bedienungsanleitung

ROJEK

ROJEK FSN 300A Bedienungsanleitung

Kemper

Kemper 1740PRO Bedienungsanleitung

WABCO

WABCO OptiTire Bedienungsanleitung

EINHELL

EINHELL TE-MS 18/210 Li Bedienungsanleitung

Orgapack

Orgapack OR-T 85 Kurzanleitung

TOUGHCUT

TOUGHCUT Diamond 400 Bedienungsanleitung

Yaros

Yaros PB-3603 Bedienungsanleitung

Fein

Fein BSS 2.0 E Einrichtungshandbuch

Baileigh Industrial

Baileigh Industrial SS-2725 Bedienungsanleitung

Milwaukee

Milwaukee 2674-20 Bedienungsanleitung

Fein

Fein BLs 1.6 Bedienungsanleitung

Princess

Princess Electric Multi Sharpener Bedienungsanleitung

FOREDOM

FOREDOM K.1050 Handbuch
