Electrolux SMART 726685 Bedienungsanleitung

TAVOLI REFRIGERATI E FREEZER CON CONTROLLO ELETTRONICO

REFRIGERATED AND FREEZER COUNTERS WITH ELECTRONIC CONTROL

TABLES RÉFRIGÉRÉES ET FREEZERS À CONTRÔLE ÉLECTRONIQUE

MESAS REFRIGERADAS Y CONGELADOR CON CONTROL ELECTRÓNICO

PART NO. 595R 001 01

VERSION 2 2006.11

INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS

ISTRUZIONI DI INSTALLAZIONE, FUNZIONAMENTO E MANUTENZIONE

INSTRUCTIONS D'INSTALLATION, D'UTILISATION ET DE MAINTENANCE

INSTRUCCIONES DE INSTALACIÓN, USO Y MANTENIMIENTO

USA Page 14 -28

IT Pagina 29 -43

FR Page 44 -58

ES Página 59 -73

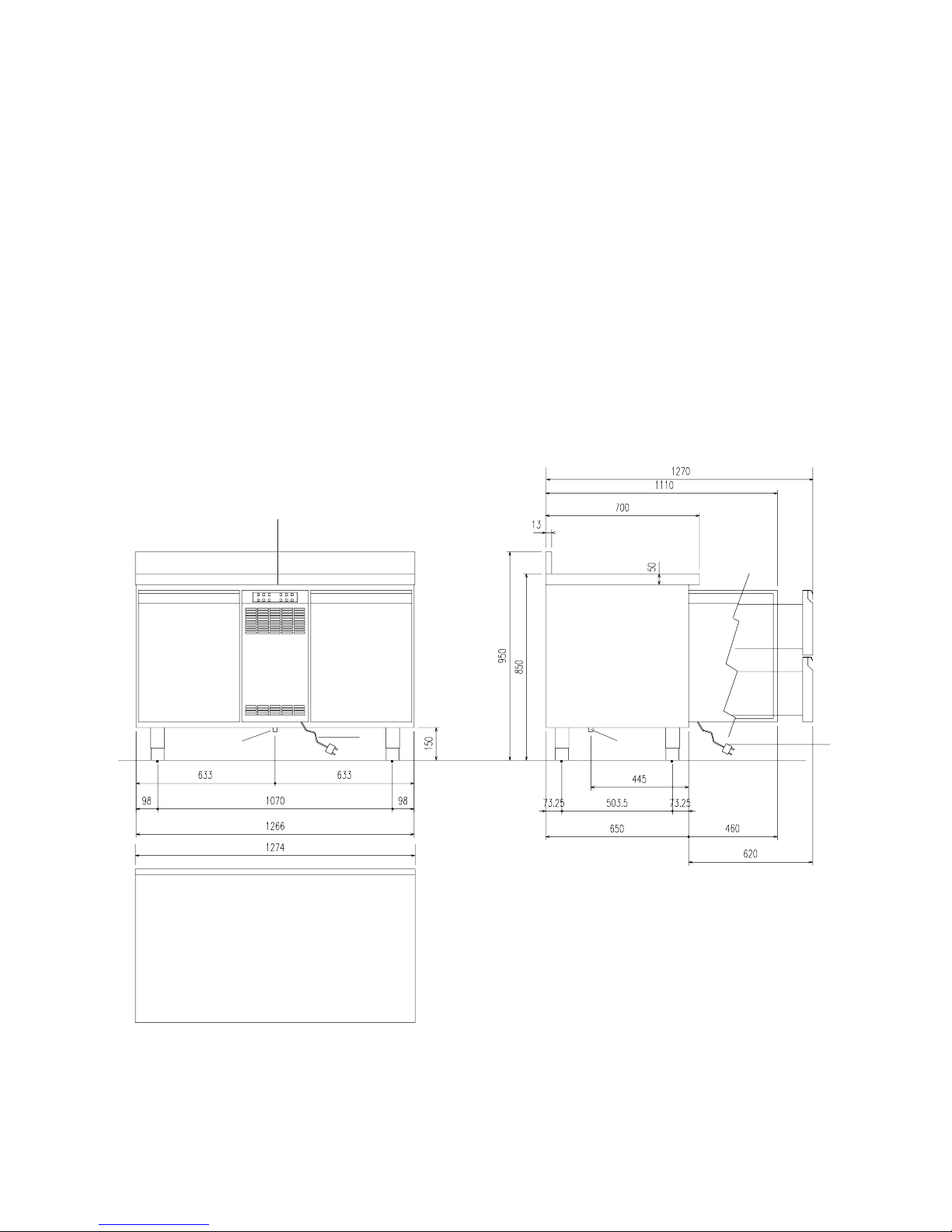

INSTALLATION DIAGRAM

SCHEMA D’INSTALLAZIONE

TAVOLO REFRIGERATO 2 VANI CON ALZATINA

2-COMPARTMENT REFRIGERATED COUNTER WITH

SHOULDER

TABLERÉFRIGÉRÉE2COMPARTIMENTSAVECBORD

REHAUSSÉ

MESA REFRIGERADA DE 2 COMPARTIMENTOS CON

COPETE

SIDE VIEW

VISTA LATERALE

FRONT VIEW

VISTA FRONTALE

SCHÉMA D’INSTALLATION

DIAGRAMA DE INSTALACIÓN

TAVOLO FREEZER 2 VANI CON ALZATINA

2-COMPARTMENT FREEZER COUNTER WITH

SHOULDER

TABLERÉFRIGÉRÉE2COMPARTIMENTSAVECBORD

REHAUSSÉ

MESA CONGELADOR DE 2 COMPARTIMENTOS CON

COPETE

TOP

PIANO

VUE DE DESSUS

PLANO

VUEDE FACE

VISTAFRONTAL

VUELATÉRALE

VISTALATERAL

USA

A = MODULARCOMPARTMENTDESIGNEDFORSOLID

DOORS(WIRESHELVESIN CELL) ORDRAWERUNIT

B = MODULARCOMPARTMENTDESIGNEDFOR

REFRIG ERATINGUNITORFREEZER

C = OUTLETFORDRAININGOFLIQUIDSFROMCELL,

DIAMETER0,69"/17,5 mm.

I = POWERSUPPLYCABLE,LENGTH131,10"/3330 mm,

SCHUKOTYPEPLUG

A = VANOMODULAREPREDISPOSTOPERPORTE

CIECHE(GRIGLIE PORTAVIVANDEINCELLA)O

CASSETTIERA

B = VANOMODULAREPREDISPOSTOPERGRUPPO

REFRIGERANTEOFREEZERS

C = PILETTAPERLOSCARICOLIQUIDIDELLACELLA,

DIAMETRO 0,69"/mm 17,5.

I = CAVOD'ALIMENTAZIONELUNGHEZZA131,10"/3330

mm,PRESATIPOSCUKO.

A = COMPARTIMIENTOMODULARPREPARADOPARA

PUERTASCIEGAS(REJILLASENLACÁMARA) O

CAJONERA

B = COMPARTIMIENTOMODULARPREPARADOPARA

GRUPOREFRIGERANTEOCONGELADORES

C = DESAGÜEDELÍQUIDOSDELACÁMARA,DIÁMETRO

0,69"/17,5 mm.

I = CABLEDE ALIMENTACIÓN 131,10"/3330 mm DE

LONGITUD,ENCHUFETIPOSCHUKO.

A = COMPARTIMENTMODULAIREPRÉDISPOSÉPOUR

PORTESNORMALES (CLAYETTESENCELLULE)OU

BLOCTIROIRS

B = COMPARTIMENTMODULAIREPRÉDISPOSÉPOUR

GROUPEFRIGORIFIQUEOU GROUPE

CONSERVATEUR

C = BONDEPOURL’ÉVACUATIONDESLIQUIDESDE LA

CELLULE,DIAMÈTRE0,69"/17,5mm

I = CÂBLED’ALIMENTATION LONGUEUR131,10"/3330

mm,PRISETYPESCHUKO.

INSTALLATION DIAGRAM

SCHEMA D’INSTALLAZIONE

TAVOLO REFRIGERATO 3 VANI CON ALZATINA

3-COMPARTMENT REFRIGERATED COUNTER WITH

SHOULDER

TABLERÉFRIGÉRÉE3COMPARTIMENTSAVECBORD

REHAUSSÉ

MESA REFRIGERADA DE 3 COMPARTIMENTOS CON

COPETE

SCHÉMA D’INSTALLATION

DIAGRAMA DE INSTALACIÓN

TAVOLO FREEZER 3 VANI CON ALZATINA3-

COMPARTMENT FREEZER COUNTER WITH

SHOULDER

TABLERÉFRIGÉRÉE3COMPARTIMENTSAVECBORD

REHAUSSÉ

MESA CONGELADOR DE 3 COMPARTIMENTOS CON

COPETE

SIDE VIEW

VISTA LATERALE

FRONT VIEW

VISTA FRONTALE

VUE DE FACE

VISTA FRONTAL

VUE LATÉRALE

VISTA LATERAL

TOP

PIANO

VUE DE DESSUS

PLANO

USA

A = MODULARCOMPARTMENTDESIGNEDFORSOLID

DOORS(WIRESHELVESIN CELL) ORDRAWERUNIT

B = MODULARCOMPARTMENTDESIGNEDFOR

REFRIG ERATINGUNITORFREEZER

C = OUTLETFORDRAININGOFLIQUIDSFROMCELL,

DIAMETER0,69"/17,5 mm.

I = POWERSUPPLYCABLE,LENGTH131,10"/3330 mm,

SCHUKOTYPEPLUG

A = VANO MODULARE PREDISPOSTO PER PORTE

CIECHE(GRIGLIE PORTAVIVANDEINCELLA)O

CASSETTIERA

B = VANOMODULAREPREDISPOSTOPERGRUPPO

REFRIGERANTEOFREEZERS

C = PILETTAPERLOSCARICOLIQUIDIDELLACELLA,

DIAMETRO 0,69"/mm 17,5.

I = CAVOD'ALIMENTAZIONELUNGHEZZA131,10"/3330

mm,PRESATIPOSCUKO.

A = COMPARTIMIENTO MODULAR PREPARADO PARA

PUERTAS CIEGAS (REJILLAS EN LA CÁMARA) O

CAJONERA

B = COMPARTIMIENTOMODULARPREPARADOPARA

GRUPOREFRIGERANTEOCONGELADORES

C = DESAGÜEDELÍQUIDOSDELACÁMARA,DIÁMETRO

0,69"/17,5 mm.

I = CABLEDE ALIMENTACIÓN 131,10"/3330 mm DE

LONGITUD,ENCHUFETIPOSCHUKO.

A = COMPARTIMENTMODULAIREPRÉDISPOSÉPOUR

PORTESNORMALES (CLAYETTESENCELLULE)OU

BLOCTIROIRS

B = COMPARTIMENTMODULAIREPRÉDISPOSÉPOUR

GROUPEFRIGORIFIQUEOU GROUPE

CONSERVATEUR

C = BONDEPOURL’ÉVACUATIONDESLIQUIDESDE LA

CELLULE,DIAMÈTRE0,69"/17,5mm

I = CÂBLED’ALIMENTATION LONGUEUR131,10"/3330

mm,PRISETYPESCHUKO.

INSTALLATION DIAGRAM

SCHEMA D’INSTALLAZIONE

TAVOLO REFRIGERATO 4 VANI CON ALZATINA

4 COMPARTMENT REFRIGERATED COUNTER WITH

SHOULDER

SCHÉMA D’INSTALLATION

DIAGRAMA DE INSTALACIÓN

SIDE VIEW

VISTA LATERALE

FRONT VIEW

VISTA FRONTALE

VUE DE FACE

VISTA FRONTAL

VUE LATÉRALE

VISTA LATERAL

TABLERÉFRIGÉRÉE4COMPARTIMENTSAVECBORD

REHAUSSÉ

MESA REFRIGERADA DE 4 COMPARTIMENTOS CON

COPETE

TOP

PIANO

VUEDE DESSUS

PLANO

USA

A = MODULARCOMPARTMENTDESIGNEDFORSOLID

DOORS(WIRESHELVESIN CELL) ORDRAWERUNIT

B = MODULARCOMPARTMENTDESIGNEDFOR

REFRIG ERATINGUNITORFREEZER

C = OUTLETFORDRAININGOFLIQUIDSFROMCELL,

DIAMETER0,69"/17,5 mm.

I = POWERSUPPLYCABLE,LENGTH131,10"/3330 mm,

SCHUKOTYPEPLUG

A = VANO MODULARE PREDISPOSTO PER PORTE

CIECHE (GRIGLIE PORTA VIVANDE IN CELLA) O

CASSETTIERA

B = VANO MODULARE PREDISPOSTO PER GRUPPO

REFRIGERANTEOFREEZERS

C = PILETTAPERLOSCARICOLIQUIDIDELLACELLA,

DIAMETRO 0,69"/mm 17,5.

I = CAVOD'ALIMENTAZIONELUNGHEZZA131,10"/3330

mm,PRESATIPOSCUKO.

A = COMPARTIMIENTO MODULAR PREPARADO PARA

PUERTAS CIEGAS (REJILLAS EN LA CÁMARA) O

CAJONERA

B = COMPARTIMIENTO MODULAR PREPARADO PARA

GRUPOREFRIGERANTEOCONGELADORES

C = DESAGÜEDELÍQUIDOSDELACÁMARA,DIÁMETRO

0,69"/17,5 mm.

I = CABLEDE ALIMENTACIÓN 131,10"/3330 mm DE

LONGITUD,ENCHUFETIPOSCHUKO.

A = COMPARTIMENT MODULAIRE PRÉDISPOSÉ POUR

PORTES NORMALES (CLAYETTES EN CELLULE) OU

BLOC TIROIRS

B = COMPARTIMENT MODULAIRE PRÉDISPOSÉ POUR

GROUPE FRIGORIFIQUE OU GROUPE

CONSERVATEUR

C = BONDEPOURL’ÉVACUATIONDESLIQUIDESDE LA

CELLULE,DIAMÈTRE0,69"/17,5mm

I = CÂBLED’ALIMENTATION LONGUEUR131,10"/3330

mm,PRISETYPESCHUKO.

Fig.1

PANNEAU DE COMMANDE VERSION

"RÉFRIGÉRATEUR”

PANELDE CONTROL VERSIÓN "FRIGORÍFICO”

1-Access to button for food categories

2- High humidity ON/OFF button

2a - High humidity light

3- Service alarms button

3a - Service alarms warning light

4- Top button: manual defrost

5- Bottom button: Temperature setting

/ Category selection

6- HACCP alarms button

7- Display

8- Compressor status light

9- Power status light

10 - ON/OFF button

USA

1- Accesso al pulsante per le categorie degli alimenti

2- Pulsante ON/OFF elevata umidità

2a - Spia elevata umidità

3- Pulsante allarmi di servizio

3a - Spia allarmi di servizio

4- Pulsante superiore: sbrinamento manuale

5- Pulsante inferiore: Impostazione temperatura

/ Selezione categoria

6- Pulsante allarmi HACCP

7- Display

8- Spia stato compressore

9- Spia stato alimentazione

10 - Pulsante ON/OFF

1-Accès au bouton pour les catégories d'aliments

2- Bouton ON/OFF humidité élevée

2a - Voyant humidité élevée

3- Bouton alarmes de service

3a - Voyant alarmes de service

4- Bouton supérieur : dégivrage manuel

5- Bouton inférieur : Réglage température

/ Sélection catégorie

6- Bouton alarmes HACCP

7- Afficheur

8- Voyant état compresseur

9- Voyant état alimentation

10 - Bouton ON/OFF

1- Acceso a la tecla para las diferentes categorías de

alimentos

2- Tecla ON/OFF de humedad elevada

2a - Indicador de humedad elevada

3- Tecla de alarmas de servicio

3a - Indicador de alarmas de servicio

4- Tecla superior: descongelación manual

5- Tecla inferior: ajuste de temperatura/ selección de

categoría

6- Tecla de alarmas HACCP

7- Pantalla

8- Indicador de estado del compresor

9- Indicador de estado de la alimentación

10 - Tecla ON/OFF

5610

2a 3a 4 7 8 9

Fig.2

“FREEZER”VERSIONCONTROLPANEL

PANNELLO DI CONTROLLO VERSIONE

"CONGELATORE”

PANNEAUDECOMMANDEVERSION"CONGÉLATEUR”

PANELDECONTROL VERSIÓN "CONGELADOR”

1-Access to button for food categories

2- Service alarms button

2a - Service alarms warning light

3- Top button: manual defrost

4- Bottom button: Temperature setting

/ Category selection

5- HACCP alarms button

6- Display

7- Compressor status light

8- Power status light

9- ON/OFF button

USA

1- Accesso al pulsante per le categorie degli alimenti

2- Pulsante degli allarmi di servizio

2a - Spie allarmi di servizio

3- Pulsante superiore: sbrinamento manuale

4- Pulsante inferiore: Impostazione temperatura

/ Selezione categoria

5- Pulsante allarmi HACCP

6- Display

7- Spia stato compressore

8- Spia stato alimentazione

9- Pulsante ON/OFF

1-Accès au bouton pour les catégories d'aliments

2- Bouton alarmes de service

2a - Voyants alarmes de service

3- Bouton supérieur : dégivrage manuel

4- Bouton inférieur : Réglage température

/ Sélection catégorie

5- Bouton alarmes HACCP

6- Afficheur

7- Voyant état compresseur

8- Voyant état alimentation

9- Bouton ON/OFF

1- Acceso a la tecla para las diferentes categorías de

alimentos

2- Tecla de las alarmas de servicio

2a - Indicadores de las alarmas de servicio

3- Tecla superior: descongelación manual

4- Tecla inferior: ajuste de temperatura/ selección de

categoría

5- Tecla de alarmas HACCP

6- Pantalla

7- Indicador de estado del compresor

8- Indicador de estado de la alimentación

9- Tecla ON/OFF

136

2a 78

CATEGORIES: TEMPERATURE AND HUMIDITY SET-

TING

CATEGORIE: TEMPERATURA E IMPOSTAZIONE

DELL'UMIDITA'

Fig.3

REFRIGERATOR

VERSIONE A TEMPERATURA NEGATIVA

CATÉGORIES: TEMPÉRATURE ET

PROGRAMMATION DE L’HUMIDITÉ

CATEGORÍAS: TEMPERATURA Y CONFIGURACIÓN

DE LA HUMEDAD

VERSION À TEMPÉRATURE NÉGATIVE

VERSIÓN DE TEMPERATURA NEGATIVA

1 - Pollame e selvaggina

2 - Carni rosse

3 - Formaggi e salumi

4 - Verdura e frutta

5 - Bevande

USA

1 - Poultry and game

2 - Red meats

3 - Cheeses and charcuterie

4 - Fruit and vegetables

5 - Drinks

1- Volailles et gibiers

2- Viandes rouges

3- Fromages et saucisses

4- Légumes et fruits

5- Boissons

1- Pollo y salvajina

2- Carnes rojas

3- Quesos y embutidos

4- Verdura y fruta

5- Bebidas

FREEZER

VERSIONE A BASSA TEMPERATURA

VERSION À BASSE TEMPÉRATURE

VERSIÓN DE BAJA TEMPERATURA

Fig.4

USA

1- Frozen foods

2- Frozen cakes/gateaux

1- Cibi congelati

2- Torte gelato

1- Aliments congelés

2- Gâteaux glacés

1- Comidas congeladas

2- Tortas/helado

Temp. °C Humidity

-18 =

-22 =

1Frozen food

2Ice cake

Temp. °C Humidity

1Pork & beef meat

2Cheese, salted meat

3Vegetables & fruit

4Drinks

6High

8Low

0High

4Low

Andere Handbücher für SMART 726685

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Electrolux Gefrierschrank Handbücher

Electrolux

Electrolux ENN2801AOW Bedienungsanleitung

Electrolux

Electrolux EU6830C Bedienungsanleitung

Electrolux

Electrolux GT22311 Bedienungsanleitung

Electrolux

Electrolux EUF2742AOW Bedienungsanleitung

Electrolux

Electrolux EUF29520W Bedienungsanleitung

Electrolux

Electrolux Crio Smart REX72HF Bedienungsanleitung

Electrolux

Electrolux Chest freezers Bedienungsanleitung

Electrolux

Electrolux GT22311 Bedienungsanleitung

Electrolux

Electrolux HD-Line 726586 Bedienungsanleitung

Electrolux

Electrolux IK2755RE Bedienungsanleitung

Electrolux

Electrolux EUN2243AOW Bedienungsanleitung

Electrolux

Electrolux LYB3NF82R Bedienungsanleitung

Electrolux

Electrolux EU6932C Bedienungsanleitung

Electrolux

Electrolux EUT6NE18S Bedienungsanleitung

Electrolux

Electrolux IK2550BNR Bedienungsanleitung

Electrolux

Electrolux KNT1LF18S1 Bedienungsanleitung

Electrolux

Electrolux EUN1100FOW Bedienungsanleitung

Electrolux

Electrolux ENV9MD18S Bedienungsanleitung

Electrolux

Electrolux ERN31600 Bedienungsanleitung

Electrolux

Electrolux U02073 Bedienungsanleitung

Electrolux

Electrolux TF613 Bedienungsanleitung

Electrolux

Electrolux IG2085SN Bedienungsanleitung

Electrolux

Electrolux ECN 2757 Bedienungsanleitung

Electrolux

Electrolux EUF29400 Bedienungsanleitung

Beliebte Gefrierschrank Handbücher anderer Marken

Siemens

Siemens GU..D SERIES Bedienungsanleitung

Omcan

Omcan FR-CN-0155 Bedienungsanleitung

Beko

Beko FNE290E24W Bedienungsanleitung

Dometic

Dometic CoolFreeze CFX95DZ Bedienungsanleitung

Polar Electro

Polar Electro CT330 Bedienungsanleitung

MPM

MPM MPM-145-SK Series Bedienungsanleitung

SAF

SAF PRESTOTIG 200AC/DC Kurzanleitung

Zanussi

Zanussi ZFT11407WA Bedienungsanleitung

AEG

AEG A63190GT Bedienungsanleitung

AEG

AEG A81000TNW0 Bedienungsanleitung

Matsui

Matsui MUC50S15E Bedienungsanleitung

NEFF

NEFF G4344X8 Bedienungsanleitung

Frigidaire

Frigidaire FV 1246 H Bedienungsanleitung

Frigidaire

Frigidaire FFC13K1AW Bedienungsanleitung

Beko

Beko RFNE350L24W Bedienungsanleitung

IKEA

IKEA TYNNERAS Bedienungsanleitung

Zanussi

Zanussi ZYAE82FR Bedienungsanleitung

Beko

Beko RFSA300S Bedienungsanleitung
