Electrolux EFR90571OX Bedienungsanleitung

User manual

Gebrauchsanleitung

Manuel de l’utilisateur

Gebruiksaanwijzing

Manual de uso

Livro de instruções para

utilização

Libretto di uso

Användningshandbok

Bruksveiledning

Käyttöohjeet

Brugsvejledning

Руководство по

эксплуатации

Kasutusjuhend

Lietošanas pamācība

Naudotojo vadovas

Інструкція з експлуатації

Használati útmutató

EFR90571OX

2www.electrolux.com

CONTENTS

1. RECOMMENDATIONS AND SUGGESTIONS

..................................................................

2. USE

...........................................................................................................................................

3. MAINTENANCE

......................................................................................................................

4. CONTROLS

.............................................................................................................................

5. REMOTE CONTROL

.............................................................................................................

6. LIGHTING

................................................................................................................................

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings

with it decades of professional experience and innovation. Ingenious and stylish, it has

been designed with you in mind. So whenever you use it, you can be safe in the knowledge

that you’ll get great results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

www.registerelectrolux.com

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

Always use original spare parts.

When contacting our Authorised Service Centre, ensure that you have the following data

available: Model, PNC, Serial Number.

The information can be found on the rating plate.

Warning / Caution-Safety information

General information and tips

Environmental information

Subject to change without notice.

ENGLISH

1. RECOMMENDATIONS AND SUGGESTIONS

• The Instructions for Use apply to several versions of

this appliance. Accordingly, you may nd descriptions

of individual features that do not apply to your specic

appliance.

• The manufacturer will not be held liable for any damages

resulting from incorrect or improper installation.

• The minimum safety distance between the cooker top

and the extractor hood is 650 mm (some models can be

installed at a lower height, please refer to the paragraphs

on working dimensions and installation).

• Check that the mains voltage corresponds to that indi-

cated on the rating plate xed to the inside of the hood.

• For Class I appliances, check that the domestic power

supply guarantees adequate earthing. Connect the ex-

tractor to the exhaust ue through a pipe of minimum

diameter 120 mm. The route of the ue must be as short

as possible.

• Do not connect the extractor hood to exhaust ducts car-

rying combustion fumes (boilers, replaces, etc.).

• If the extractor is used in conjunction with non-electrical

appliances (e.g. gas burning appliances), a sufcient

degree of aeration must be guaranteed in the room

in order to prevent the backow of exhaust gas. The

kitchen must have an opening communicating directly

with the open air in order to guarantee the entry of clean

air. When the cooker hood is used in conjunction with

appliances supplied with energy other than electric, the

negative pressure in the room must not exceed 0,04

mbar to prevent fumes being drawn back into the room

by the cooker hood.

• In the event of damage to the power cable, it must be

replaced by the manufacturer or by the technical service

department, in order to prevent any risks.

• If the instructions for installation for the gas hob specify

a greater distance specied above, this has to be taken

into account. Regulations concerning the discharge of air

have to be fullled.

• Use only screws and small parts in support of the hood.

4www.electrolux.com

Warning: Failure to install the screws or xing device in

accordance with these instructions may result in electri-

cal hazards.

• Connect the hood to the mains through a two-pole switch

having a contact gap of at least 3 mm.

• Do not ambè under the range hood; risk of re.

• This appliance can be used by children aged from 8

years and above and persons with reduced physical,

sensory or mental capabilities or lack of experience and

knowledge if they have been given supervision or instruc-

tion concerning use of the appliance in a safe way and

understand the hazards involved. Children shall not play

with the appliance. Cleaning and user maintenance shall

not be made by children without supervision.

• “CAUTION: Accessible parts may become hot when used

with cooking appliances.”

• The symbol on the product or on its packaging indicates

that this product may not be treated as household waste.

Instead it shall be handed over to the applicable collection

point for the recycling of electrical and electronic equip-

ment. By ensuring this product is disposed of correctly,

you will help prevent potential negative consequences for

the environment and human health, which could other-

wise be caused by inappropriate waste handling of this

product. For more detailed information about recycling

of this product, please contact your local city ofce, your

household waste disposal service or the shop where you

purchased the product.

• Switch off or unplug the appliance from the mains supply

before carrying out any maintenance work.

• Clean and/or replace the Filters after the specied time

period (Fire hazard).

ENGLISH

2. USE

• The extractor hood has been de-

signed exclusively for domestic use

to eliminate kitchen smells.

• Never use the hood for purposes

other than for which it has been

designed.

• Never leave high naked ames un-

der the hood when it is in operation.

• Adjust the ame intensity to direct

it onto the bottom of the pan only,

making sure that it does not engulf

the sides.

• Deep fat fryers must be continu-

ously monitored during use: over-

heated oil can burst into ames.

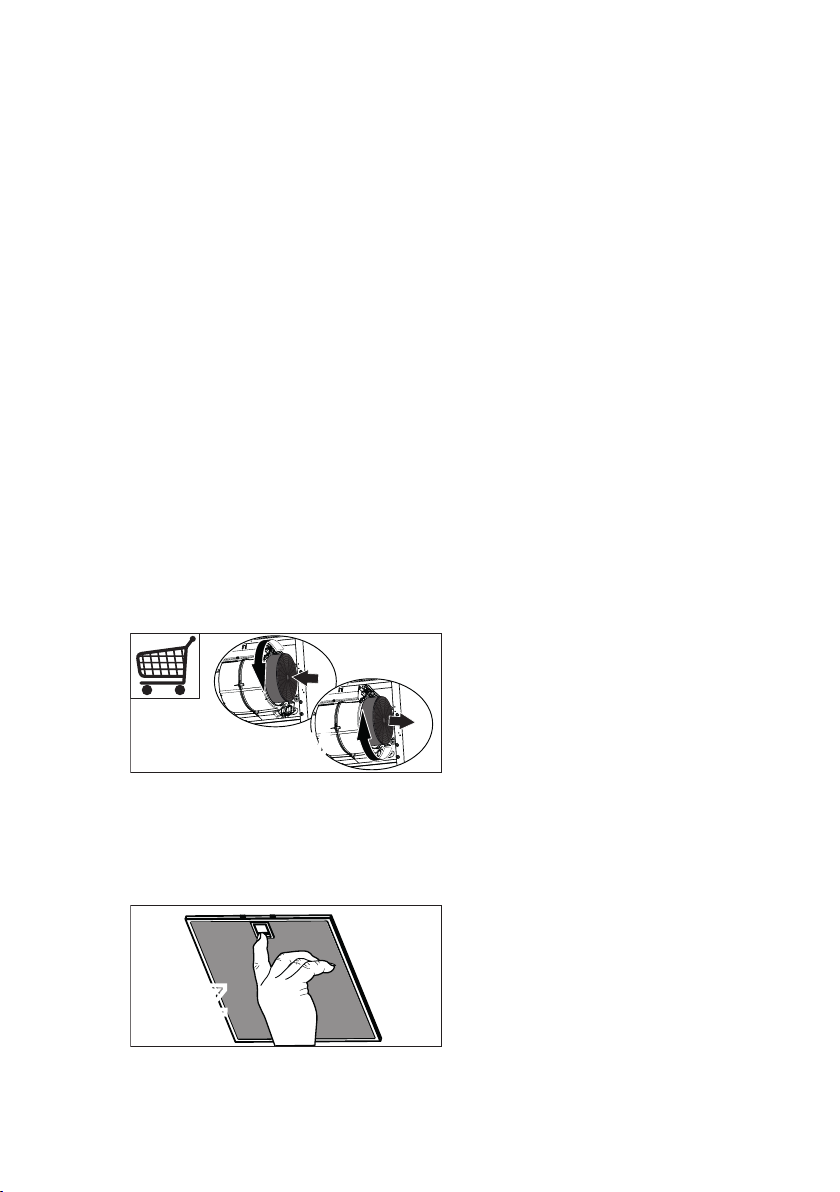

3. MAINTENANCE

- The Activated charcoal lter is

not washable and cannot be re-

generated, and must be replaced

approximately every 4 months of

operation, or more frequently for

particularly heavy usage (W).

- The Grease lters must be cleaned

every 2 months of operation, or

more frequently for particularly

heavy usage, and can be washed

in a dishwasher (Z).

- Control lights, if present.

• Clean the hood using a damp cloth

and a neutral liquid detergent.

6www.electrolux.com



    

Button Function Led

LTurns the lights on/off at maximum strength. -

Press and hold the button for approximately 2 seconds to turn the Courtesy

Lights On/Off.

T1 Turns the motor on/off at speed one. -

T2 Turns the Motor on at speed two. -

Press and hold the button for approximately 5 seconds, with all the loads

turned off (Motor and Lights), to turn the Activated Charcoal Filter alarm on.

The relevant LED ashes twice to conrm.

To turn the alarm off, press the button again and hold for at least 5 seconds.

The relevant LED ashes once.

Flashing.

T3 Turns the Motor on at speed three. -

Press and hold the button for approximately 3 seconds, with all the loads turned

off (Motor and Lights), to perform a reset. The LED S1 ashes three times.

Flashing.

T4 Turns the Motor on at INTENSIVE Speed.

This speed is timed to run for 6 minutes. At the end of this time, the system

returns automatically to the speed that was set before. If it is activated with the

motor turned off, the hood will switch to OFF at the end of the time.

Press and hold for 5 seconds to enable the remote control, indicated by the

LED ashing twice.

Press and hold for 5 seconds to disable the remote control, indicated by the

LED ashing just once.

Flashing.

S1 Signals the Metal Grease Filter saturation alarm, indicating that it is necessary

to wash the lters. The alarm is triggered after the Hood has been in operation

for 100 working hours.

Fixed.

When this is activated, it signals the Activated Charcoal Filter saturation alarm,

indicating that the lter must be changed; the Metal Grease Filters must also

be washed. The Activated Charcoal Filter saturation alarm comes into operation

after the Hood has been working for 200 hours.

Flashing.

4. CONTROLS

ENGLISH

5. REMOTE CONTROL

The appliance canbe controlled using aremote

control powered bya 1.5 V carbon-zinc alkaline

batteries of the standard LR03-AAA type (not

included).

• Do not place the remote control near to

heat sources.

• Used batteries must be disposed of in the

proper manner.

Motor Motor On / Off.

Decreases the

working speed each

time it is pressed.

Increases the

working speed each

time it is pressed.

Intensive Activates the

Intensive function.

Light

Lights On / Off.

Press and hold for

2sec to turn the

Hood lights On/Off at

reduced intensity.

6. LIGHTING

• For replacement contact technical support

("To purchase contact technical support").

8www.electrolux.com

INHALT

1. EMPFEHLUNGEN UND HINWEISE

...................................................................................

2. GEBRAUCH

..........................................................................................................................

3. WARTUNG

.............................................................................................................................

4. BEDIENELEMENTE

.............................................................................................................

5. FERNBEDIENUNG

..............................................................................................................

6. BELEUCHTUNG

...................................................................................................................

FÜR SIE ERDACHT

Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben

ein Produkt gewählt, dass auf Jahrzehnte an Erfahrung und Innovation zurückblicken

kann. Es ist durchdacht und elegant, und wurde extra für Sie entwickelt. Darum können

Sie bei jedem Gebrauch sicher sein, beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch nden, unsere Broschüren herunterladen, etwaige Probleme

lösen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so besseren Kundendienst erhalten können:

www.registerelectrolux.com

Zubehör,Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können:

www.electrolux.com/shop

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienststellekontaktieren, legenSie sichbitte diefolgenden

Daten zurecht: Modell, Artikelnummer (PNC), Seriennummer.

Diese Angaben nden Sie auf dem Typenschild des Geräts.

Hinweis / Achtung - Für die Sicherheit wichtige Informationen

Allgemeine Tipps und Informationen

Informationen zum Umweltschutz

Vorbehaltlich Änderungen.

GERMAN

1. EMPFEHLUNGEN UND HINWEISE

• Diese Gebrauchsanleitungen beziehen sich auf die ver-

schiedenen Modelle der Abzugshaube. Darum kann es

möglich sein, dass die Beschreibung bestimmter Merkmale

für das vorliegende Gerät nicht zutrifft.

• Der Hersteller haftet nicht für etwaige Schäden, die durch

die fehlerhafte Installation oder falschen Gebrauch ent-

stehen könnten.

• Der min. Sicherheitsabstand zwischen Kochfeld und Ab-

zugshaube beträgt 650 mm (einige Modelle können auch

niedriger installiert werden; siehe Absatz Installation).

• Kontrollieren Sie, ob die Netzspannung den Daten des

Typenschilds im Innern der Haube entspricht.

• Für Geräte der Klasse I muss kontrolliert werden, ob

das häusliche Versorgungsnetz korrekt geerdet ist. Die

Absaughaube mit Hilfe eines Rohrs mit einem Mindest-

durchmesser von 120 mm mit dem Rauchabzug ver-

binden. Der Verlauf des Rauchabzugs soll so kurz wie

möglich sein.

• Die Abzugshaube darf nicht an einen Schacht ange-

schlossen werden, in den Rauchgase geleitet werden (z.

B. von Heizkessel, Kaminen, usw.).

• Falls in dem Raum neben dem Abzug auch nicht mit

Strom betriebene Geräte (zum Beispiel Gasgeräte) ein-

gesetzt werden, muss für eine ausreichende Belüftung

gesorgt werden, damit der Rückuss der Abgase ver-

hindert wird. Die Küche muss eine direkte Öffnung nach

Außen aufweisen, damit ein ausreichender Luftaustausch

gewährleistet wird. Wird die Abzugshaube zusammen mit

nicht mit Strom betriebenen Geräte eingesetzt, darf der

Unterdruck im Raum 0,04 mbar nicht überschreiten, damit

die Abgase nicht wieder angesaugt werden.

• Schadhafte Kabel müssen durch den Hersteller oder vom

Kundendienst ausgewechselt werden, damit jedes Risiko

ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene

Kochmulde einen größeren Abstand vorschreiben, als der

oben angegebene, muss diese Vorgabe befolgt werden.

Es sind sämtliche Abluftvorschriften zu beachten.

10 www.electrolux.com

• Nur für die Abzugshaube geeignete Schrauben und

Kleinteile verwenden.

Achtung: Werden die Schrauben und Befestigungsele-

mente nicht entsprechend der vorliegenden Anleitungen

verwendet, besteht Stromschlaggefahr.

• Die Abzugshaube mittels zweipoligem Schalter mit einer

Öffnung der Kontakte von mindestens 3 mm an das Netz

anschließen.

• Auf keinen Fall unter der Haube ambieren: Brandgefahr.

• Kinder ab 8 Jahren und Personen mit eingeschränkten

physischen, sensorischen oder psychischen Fähigkeiten,

oder mit mangelnden Erfahrungen oder Kenntnissen dürfen

nicht mit dem Gerät umgehen, es sei denn, sie werden

von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder

nicht mit dem Gerät herumspielen können. Reinigungs-

und Wartungsarbeiten dürfen nicht von unbeaufsichtigten

Kindern durchgeführt werden.

• ACHTUNG: Die zugänglichen Teile können während des

Gebrauchs der Kochgeräte sehr heiß werden.

• Das Symbol am Produkt oder auf der Verpackung weist

darauf hin, dass das Gerät nicht als normaler Hausmüll

entsorgt werden darf. Das ausrangierte Gerät muss viel-

mehr bei einer speziellen Sammelstelle für elektrische

und elektronische Geräte abgegeben werden. Mit der

vorschriftsmäßigen Entsorgung des Gerätes trägt der

Benutzer dazu bei, schädliche Auswirkungen auf Umwelt

und Gesundheit zu vermeiden. Weitere Informationen zum

Recycling dieses Produktes können bei der zuständigen

Behörde, der örtlichen Abfallbeseitigung oder bei dem

Händler, der das Gerät verkauft hat, eingeholt werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss

dieses ausgeschaltet und spannungslos gemacht werden.

• Die Filter stets nach den angegebenen Intervallen reinigen

oder auswechseln (Brandgefahr).

Inhaltsverzeichnis

Sprachen:

Andere Electrolux Dunstabzugshaube Handbücher

Electrolux

Electrolux ERCI931SA Bedienungsanleitung

Electrolux

Electrolux EFC 9440 Bedienungsanleitung

Electrolux

Electrolux DD 8890 Bedienungsanleitung

Electrolux

Electrolux LFI519X Bedienungsanleitung

Electrolux

Electrolux EFV618K Bedienungsanleitung

Electrolux

Electrolux KFIA19R Bedienungsanleitung

Electrolux

Electrolux 316488522 Bedienungsanleitung

Electrolux

Electrolux EFT 7466 Bedienungsanleitung

Electrolux

Electrolux LFI769X Bedienungsanleitung

Electrolux

Electrolux EFV536K Bedienungsanleitung

Electrolux

Electrolux CH 1200 Bedienungsanleitung

Electrolux

Electrolux EFL12680BX Bedienungsanleitung

Electrolux

Electrolux EFC 9530X Bedienungsanleitung

Electrolux

Electrolux LFV319Y Bedienungsanleitung

Electrolux

Electrolux EFC 9410 Bedienungsanleitung

Electrolux

Electrolux CH 950 Bedienungsanleitung

Electrolux

Electrolux ECVW3062AS Bedienungsanleitung

Electrolux

Electrolux EFG90750X Bedienungsanleitung

Electrolux

Electrolux EFCL 50 Bedienungsanleitung

Electrolux

Electrolux LFD619Y Bedienungsanleitung

Electrolux

Electrolux WHGL9030CN Bedienungsanleitung

Electrolux

Electrolux EFP 6460 Bedienungsanleitung

Electrolux

Electrolux LFG616W Bedienungsanleitung

Electrolux

Electrolux EFG 535 Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Miele

Miele DA 6708 D Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Smeg

Smeg KSEV97X Bedienungsanleitung
