Electrolux PLHV36W7C Bedienungsanleitung

PRODUCT NO. BASE MODEL NO. BRAND/SERIES MARKET COLOR

PLHV36W7CC PLHV36W7C Electrolux North America stainless/glass

PRODUCT NO. EXHAUST-CFM VOLTAGE OWNER’S GUIDE INSTL. INSTR.

PLHV36W7CC 405 CFM 120 316137228 316137228

PRODUCT NO. WIRING DIAGRAM PRODUCTION DATE

PLHV36W7CC 5995397865 2004

ELECTROLUX HOME PRODUCTS, INC.

P.O. Box 212378, Augusta, GA 30917

©2003 Electrolux Home Products, Inc. All rights reserved

Publication No.

5995397865

031024

-EN/SERVICE /KC

099

Range Hood

11/13/2003 2

Publication No. PLHV36W7CC

5995397865

19

84

92

41

44

23

49

97

57

56

85

14

8

87

31

472

422

517

Manual

999

125

6

7

138

98 48

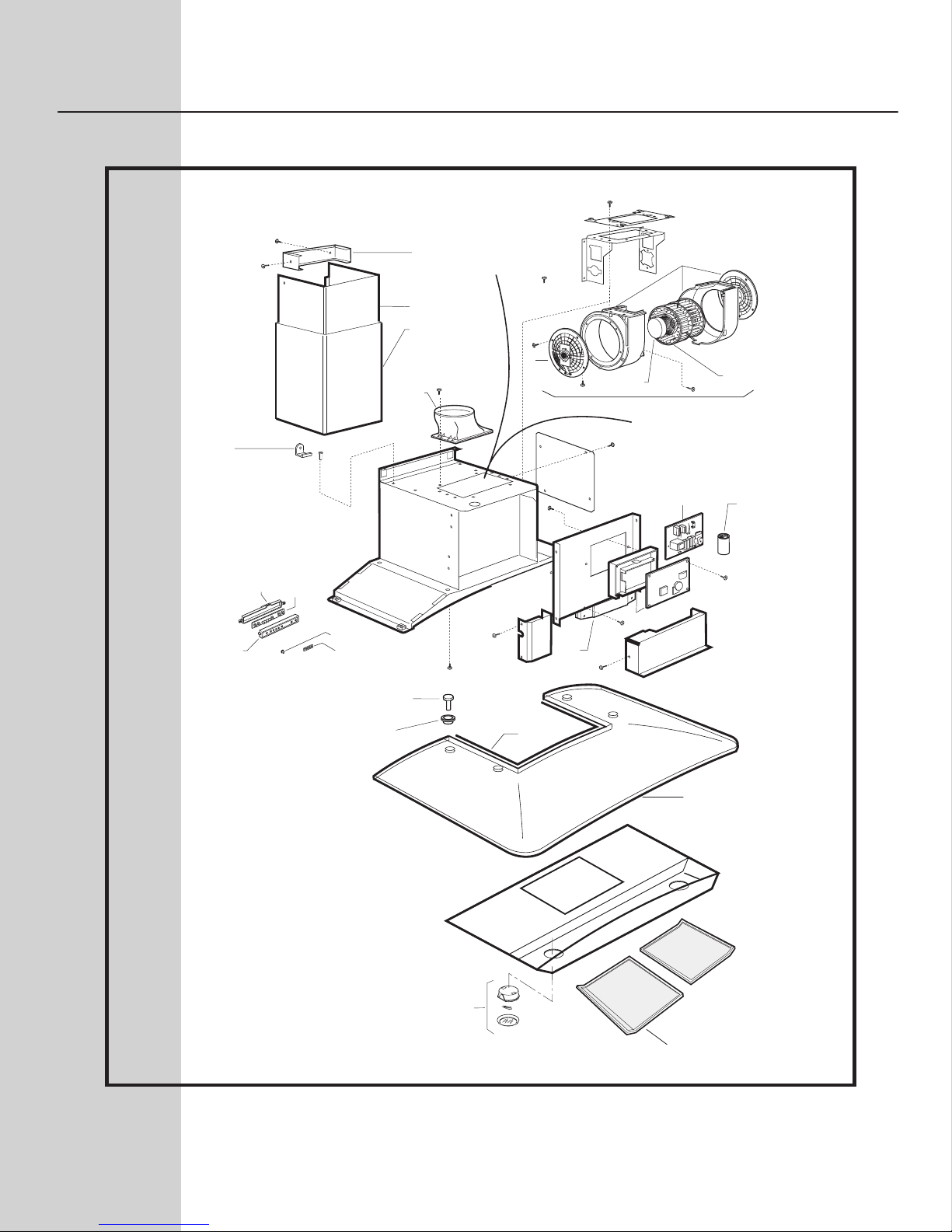

Exploded No. $1595

REPLACEMENT PARTS

# = Fast Moving Part 3 11/13/2003

* = Non-Illustrated Part

PLHV36W7CC Publication No.

5995397865

REPLACEMENT PARTS

POS. NO PART NO DESCRIPTION

6 # 5304425236 Blower Wheel,fan

7 # 5304425237 Motor,blower fan

8 5304425238 Support,motor

14 5304425239 Housing,blower fan

19 # 5304425240 Capacitor,12.5 microfarad

23 # 5304435306 Filter,grease ,aluminum ,washable

31 # 5304425242 Lamp Assy,halogen G4 base,20 W,12 V,

w/holder,cover

41 5304435307 Control Panel

44 5304425267 Pushbutton,control key ,chrome

48 # 5304425268 Switch,control board

49 # 5304425269 Control Board,printed circuit ,module

56 5304435655 Chimney,duct cover ,lower ,fixed

57 5304435309 Chimney,duct cover ,upper ,sliding

84 # 5304425272 Transformer,60 Hz ,120 V

85 5304425273 Bracket,mounting hook ,hood rear

87 5304425254 Connector,transition duct

92 5304425274 Control Box

97 5304425275 Bracket,chimney support ,ceiling/rear

98 5304435310 Cover,switch

125 5304425277 Cover,plaque ,glass

138 5304435311 Canopy,mantle ,glass

422 5304435312 Screw,canopy mounting ,M6 x 20

472 5304425281 Gasket,canopy seal ,rubber

517 5304425282 Bushing,washer ,canopy screw

11/13/2003 4

Publication No. PLHV36W7CC

5995397865

WIRING DIAGRAM
