Electrolux Affinity Einrichtungshandbuch

Affinity Front Load Washer

Service and Diagnostics

Teardown and Component Operation

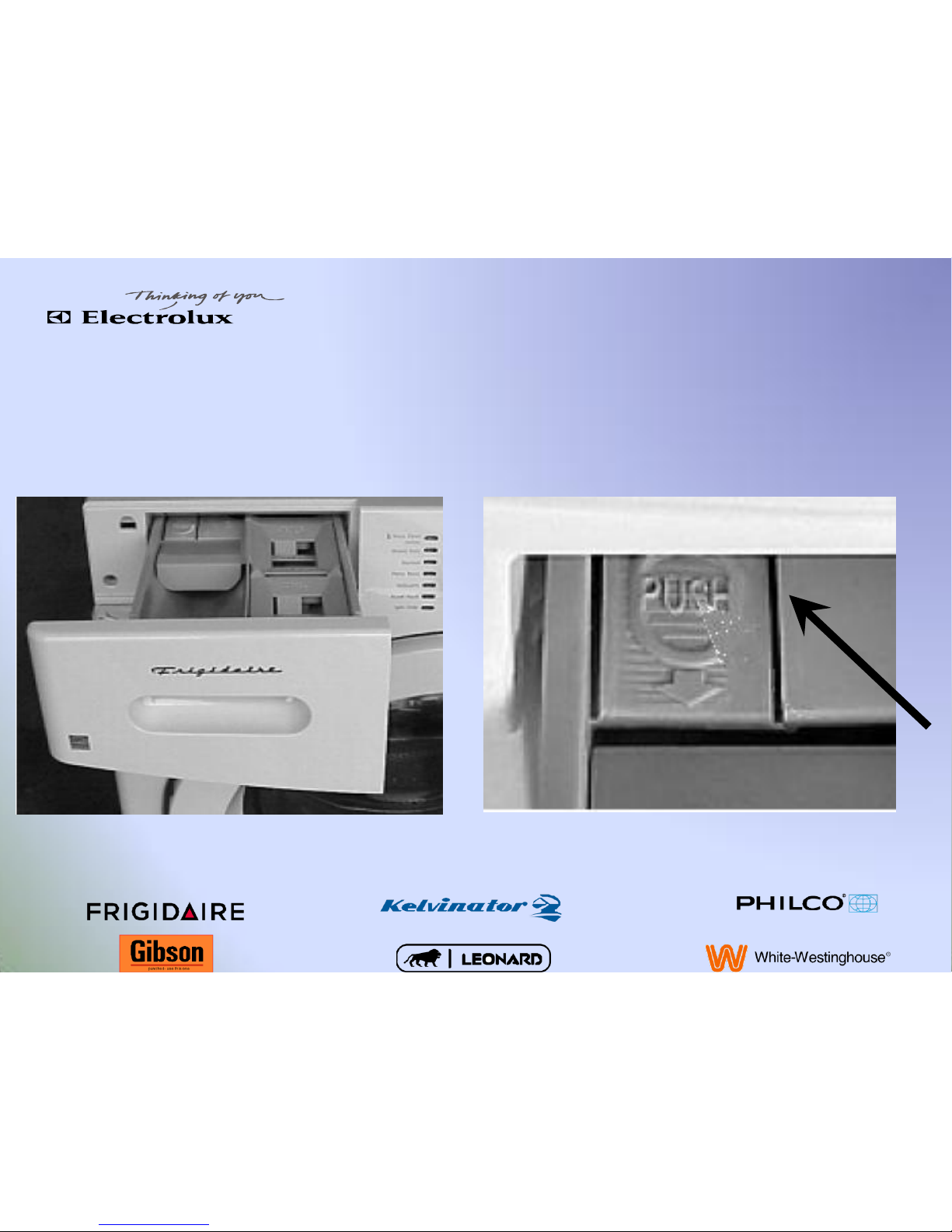

Dispenser Drawer

Pull out the detergent drawer and push down on the “Push” tab.

Main Top

•Remove the two screws on

the rear of the main top.

•Slide back

Console

Remove the two screws, one

on each end, holding the

console to the top of the side

panels

Console

Remove the three

screws located

behind the dispenser

drawer

Console

Lift the three tabs on the top of

the console from the mounting

plate and roll the console

forward, while lifting up to

release the bottom tabs from

the front panel.

Top tabs

Bottom tabs

Electronic Control

Remove the five screws and disconnect wires

Pressure Switch

Disconnect pressure hose and

wires

Turn the pressure switch one

quarter turn and lift out

Vent Tube & Water Valve Grommet

To remove the vent tube,

water valve or dispenser first

the grommet located at the

upper right side at the back of

the washer needs to be

removed.

Release the 11 locking tabs

with a small screwdriver.
