Electrolux HEC Bedienungsanleitung

HEC

High Efficiency Cabinet

2

Introduction

Introduction of a new global washing machine cabinet in the

Production lines.

HEC =High Efficiency Cabinet

3

Introduction

New design concept on cabinet structure and involved

external components

Flexibility of design concept has to be integrated with the

flexibility of the production calendar

4

List of changes and improvements

1. Repositioning of drain hose, minimizing customer impact.

2. Elimination of internal packaging. Less customer mistakes.

3. New position of inlet hose (easy to adjust)with possibility of

direct customer assembly.

4. New 180° hinge simplified (no double movement).

5. Better fixation of drain pump (minimize impact in case of

noise).

6. Improvement on shape and position of internal inlet hoses.

7. Better transportability.

8. New water collection on filter area (under evaluation)

5

Assembling

1. Frontpanel

2. Lower crosspieces

3. Control panel support

4. Tub support

5. Rear panel for narrow version

6. Rear panel for deep version

7. Packaging bracket tight version

8. Packaging bracket deep version

9. cabinet

6

Concept

7

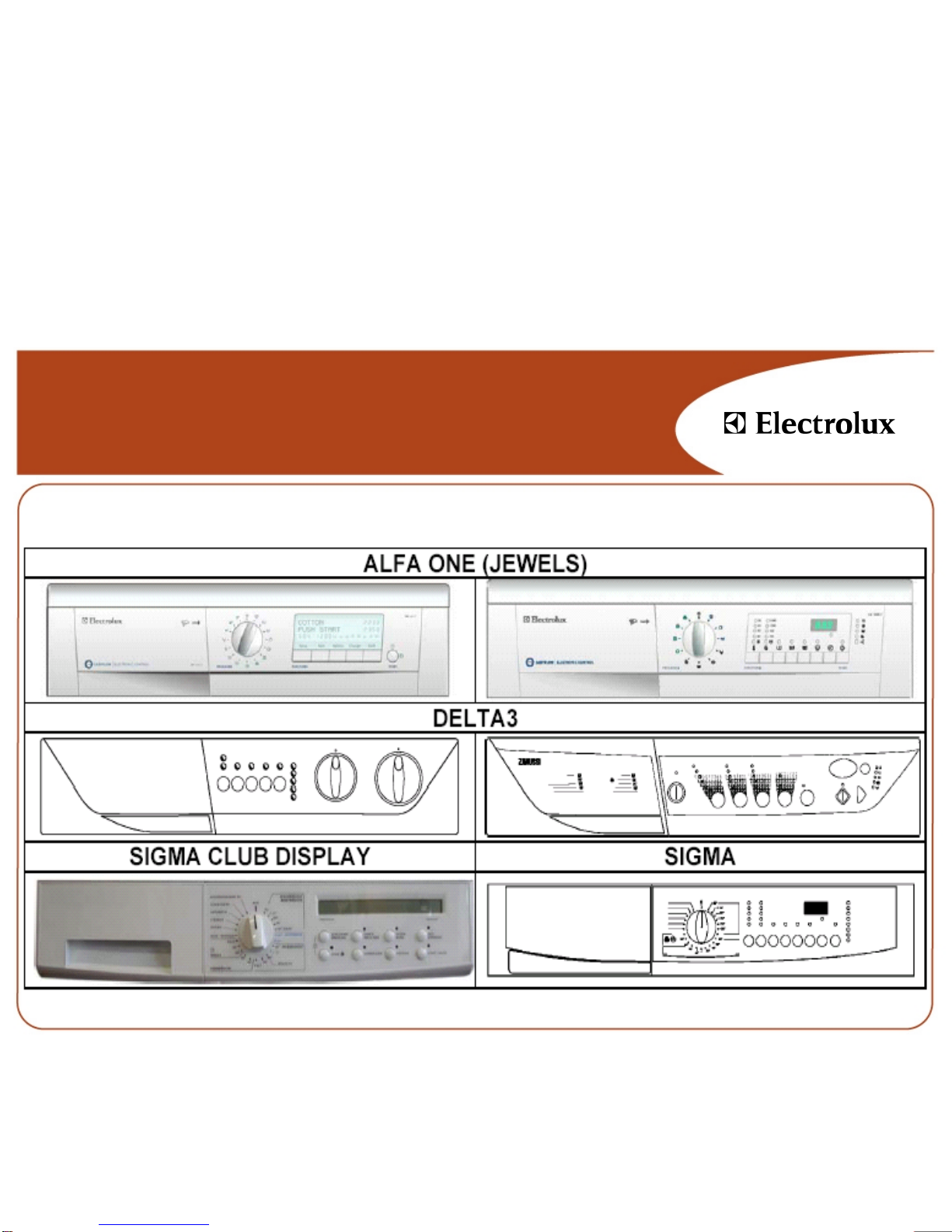

Front panels

Examples:

8

Drain Hose Connection

NEXUS Solution HEC Solution

Repositioning of drain hose

Drain hose outlet at the basement

-positioning problems

-installation faults

Drain hose outlet at the upper part

-avoids incorrect positioning

-avoids installation faults

9

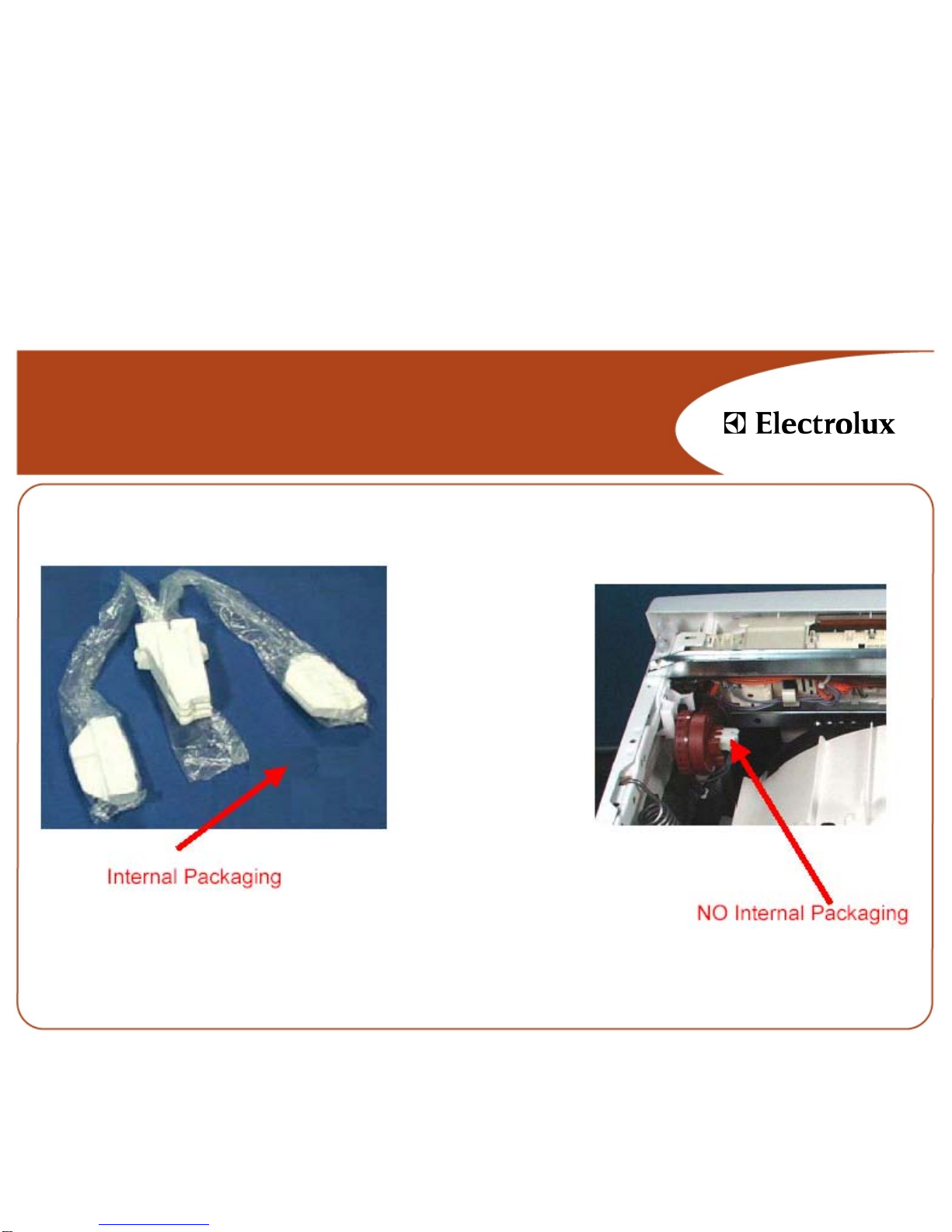

Internal Packaging

NEXUS Solution HEC Solution

Easier installation for the customer

10

New Position Of Inlet Hose

NEXUS Solution HEC Solution

Difficult to connect and fix the inlet

Hose due to lack of space More space to fix the inlet hose
