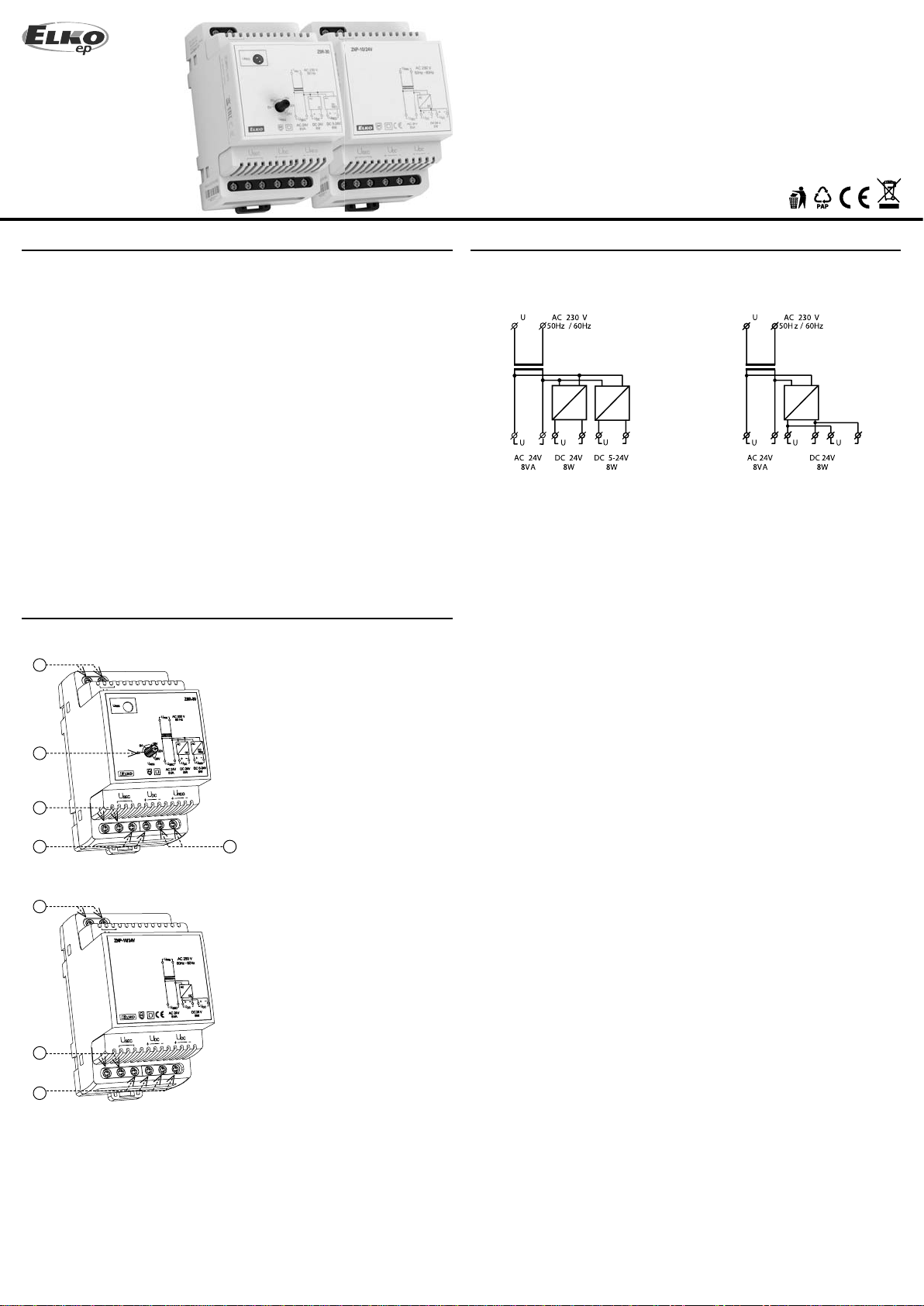

ZSR-30 ZNP-10-24V
VarováníTechnické parametry
Přístroj je konstruován pro připojení do 1-fázové sítě střídavého napětí a musí být insta-
lován v souladu s předpisy a normami platnými v dané zemi. Připojení musí být provede-
no na základě údajů uvedených v tomto návodu. Instalaci, připojení, nastavení a obsluhu
může provádět pouze osoba s odpovídající elektrotechnickou kvalikací, která se doko-
nale seznámila s tímto návodem a funkcí přístroje. Pro správnou ochranu přístroje musí
být předřazen odpovídající jistící prvek. Před zahájením instalace se bezpečně ujistěte,
že zařízení není pod napětím a hlavní vypínač je v poloze “VYPNUTO”. Neinstalujte pří-
stroj ke zdrojům nadměrného elektromagnetického rušení. Správnou instalací přístroje
zajistěte dokonalou cirkulaci vzduchu tak, aby při trvalém provozu a vyšší okolní teplotě
nebyla překročena maximální dovolená pracovní teplota přístroje. Pro instalaci a nasta-
vení použijte šroubovák šíře cca 2 mm. Mějte na paměti, že se jedná o plně elektronický
přístroj a podle toho také k montáži přistupujte. Bezproblémová funkce přístroje je také
závislá na předchozím způsobu transportu, skladování a zacházení. Pokud objevíte jaké-
koliv známky poškození, deformace, nefunkčnosti nebo chybějící díl, neinstalujte tento
přístroj a reklamujte ho u prodejce. Výrobek je možné po ukončení životnosti demonto-
vat, recyklovat, případně uložit na zabezpečenou skládku.
UPOZORNĚNÍ
Uvedené hodnoty max. zatížení se vztahují k okolní (pracovní) teplotě.
Vstup (U prim)
Napájecí napětí:
Příkon naprázdno (max):
Příkon při zatížení (max):
Tolerance napájecího napětí:
Výstup (Usec)
Výstupní napětí:
Napětí naprázdno na výst. AC:
Napětí naprázdno na výst. DC:
Jištění (v primárním vinutí):
Zvlnění výstupního napětí:
Účinnost:
Tolerance výstupního napětí:
Elektronická pojistka:
Další údaje
Pracovní teplota:
Skladovací teplota:
Elektrická pevnost (prim/sec):
Krytí:
Průřez připoj. vodičů (mm2):
Rozměr:
Hmotnost:
Související normy:
AC 230 V / 50 - 60 Hz
9 VA / 2.5 W 9 VA / 2 W
11.5 VA / 8 W
-15 %; +10 %
DC 5-24 V stabil.
DC 24 V nestabil. DC 24 V nestabil.
AC 24 V AC 24 V
32 V
44 V
tavná pojistka T100 mA
300 mV max. 3 V
75 % x
±5 % x
proti zkratu a proud.
přetížení x
-20.. +40 °C
-20.. +60 °C
4 kV
IP20 svorky, IP40 z čelního panelu
max. 1x 2.5, max. 2x 1.5 / s dutinkou max. 1x 1.5
90 x 52 x 65 mm
398 g 368 g
EN 61010-1, EN 60558-2-1, EN 61558-1
