Elvox Giotto 6344 Bedienungsanleitung

Istruzioni per l’uso - Operating instructions

Mode d’emploi - Gebrauchsanweisungen

Instrucciones de funcionamiento - Instruções de utilização

Art.

6344, 6354

DUE FILI ELVOX

NEW MODEL YEAR 2011

AVVERTENZE PER L’UTENTE:

- Non aprire o manomettere

l’apparecchio.

- Evitare urti o colpi all’apparecchio

che potrebbero provocarne la rottura

con conseguente proiezione di fram-

menti.

- In caso di guasto, modifica o

intervento sugli apparecchi dell’im-

pianto (alimentatore ecc.) avvalersi

di personale specializzato.

- Temperatura di funzionamento

massima: 40°C.

- Non esporre l’apparecchio a

stillicidio a spruzzi d’acqua, e non

porre sopra di esso alcun oggetto

pieno di liquido. Non ostruire le

aperture di ventilazione

- Attenzione: per evitare di ferirsi,

questo apparecchio deve essere

assicurato alla parete secondo le

istruzioni di installazione.

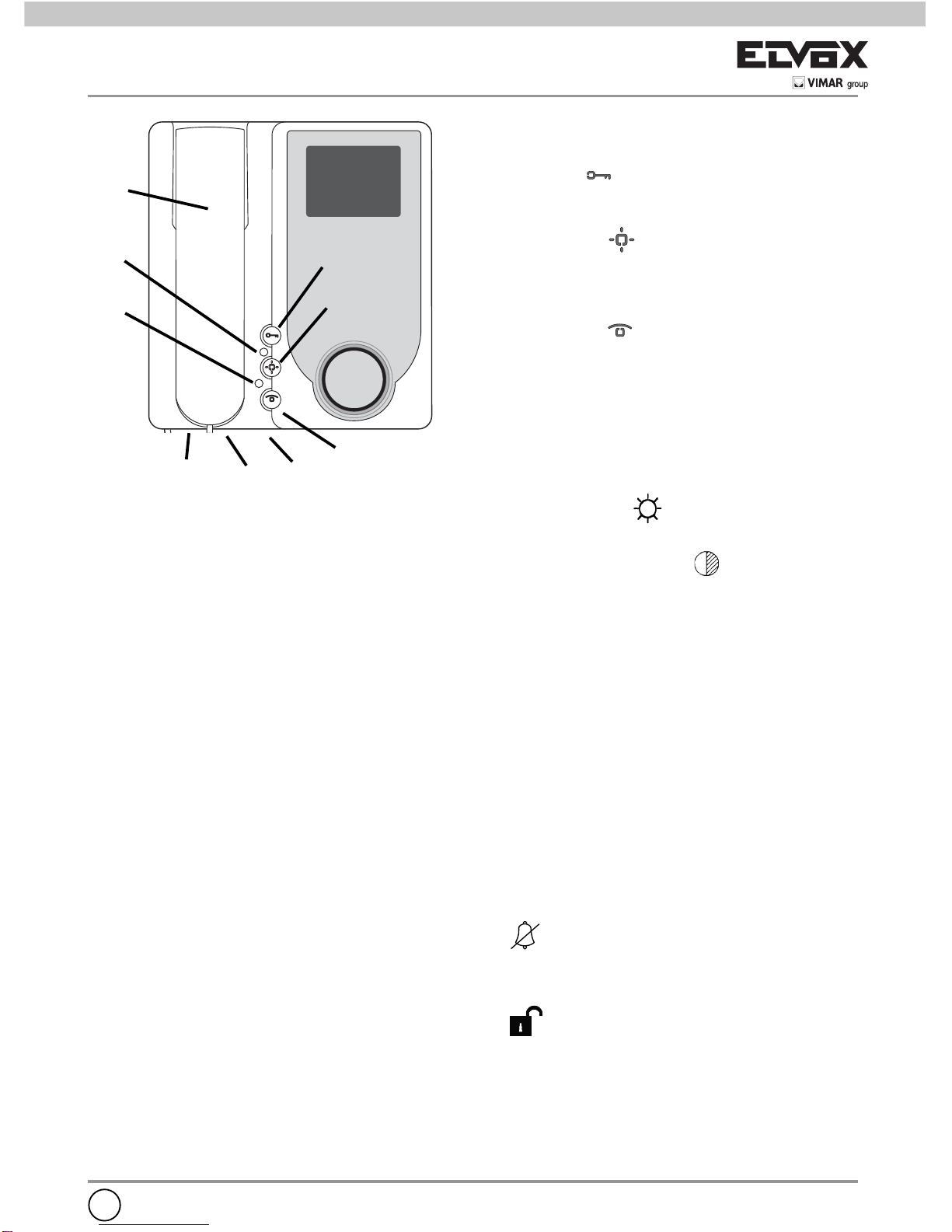

A) MICROTELEFONO: consente la

comunicazione con il posto esterno.

B) PULSANTE “ ”. comando serratura

elettrica.

C) PULSANTE “ ”: funzione F1 è

adibito a servizi ausiliari (luce scale,

ecc.) ed è sempre attivo in qualsiasi

stato del monitor.

D) PULSANTE “ ”: funzione F2, con

ponticello presente nella parte

posteriore del monitor effettua la

funzione VIDEOMOVING nelle targhe

predisposte, con ponticello tagliato

effettua la funzione autoaccensione

dell’impianto.

E) LUMINOSITÀ : consente di variare

la luminosità dello schermo.

F) CONTRASTO/COLORE :

potenziometrointernoperlaregolazione

del contrasto (per monitor Art. 6344) o

colore (per monitor Art. 6354).

G) REGOLAZIONE CHIAMATA/

FUNZIONE UTENTE ASSENTE:

Spostando il deviatore completamente

a sinistra il segnale acustico di chiamata

viene escluso, si accende il LED rosso

e viene attivata la funzione utente

assente. La funzione utente assente

segnala con 1,2,3 o 4 lampeggi il

numero di chiamate ricevute e rinvia

le chiamate verso il centralino negli

impianti in cui è presente.

H) SEGNALAZIONE CHIAMATA

ESCLUSA : L’accensione della

segnalazione (LED rosso) indica che la

chiamata è esclusa (vedi punto “G”).

I) SEGNALAZIONE PORTA APERTA

: L’accensione della segnalazione

(LED verde) indica che la porta è aperta

(la funzione è opzionale in relazione al

tipo di installazione).

Il seguente articolo è predisposto

per l’utilizzo con gli apparecchi

acustici delle persone audiolese. Per

attivarlo, selezionare la posizione “T”

dell’apparecchio acustico.

NOTES FOR USER:

- Do not open or tamper with the set.

- Avoid impact or blows to the set

since these could break and lead to

dangerous scattering of fragments.

- In case of failure, modification or

maintenance of the units (power

supply, etc.) contact only specialized

technicians.

- Maximum operating temperature:

40°C.

- Do not expose the appliance to

dripping, sprinklings of water and do

not put any object filled with water

on it. Do not obstruct the ventilation

openings.

- Warning: to avoid hurting oneself,

this appliance must be fixed to the

wall according to the installation

instructions.

A) HANDSET: allows communication with

outdoor unit.

B) PUSH-BUTTON “ ”: electric lock

release.

C) PUSH-BUTTON “ ”: function F1 for

additional services (Stairlight, etc.), it is

always active in any monitor state.

D) PUSH-BUTTONS “ ”: function F2,

with jumper present on the rear side of

monitor it carries out the

VIDEOMOVING function on preset

entrance panels, with cut jumper it

carries out the installation selfactivation

function.

E) BRIGHTNESS : adjusts monitor

brightness.

F) CONTRAST/COLOUR : internal

trimmer for adjustment of contrast

(monitor type 6344) or colour (monitor

type 6354).

G) CALL/ UNANSWERED FUNCTION

ADJUSTMENT

Displacing the switchcompletely to the

left the call acoustic signal is excluded,

the red led switches on and the

“unattended call” function is activated.

The “unattended call” function signals

the number of incoming calls with 1,

2, 3 or 4 flashings and routes the

calls to the switchboard again (on the

installations where it is installed).

H) SIGNALLING FOR EXCLUDED CALL

: The lighting of the red LED

indicates that the call is excluded (see

point “G”) .

I) OPEN DOOR SIGNALLING : The

lighting of the green LED indicates that

the door is open (the function is optional

in relation to the type of installation).

The following item is designed for use

with hearing aids used by hearing

impaired people. To activate it, select

the “T” position on the hearing aid.

CONSEILS POUR L’USAGER:

- Ne pas ouvrir et ne pas modifier

l’appareil.

- Eviter les chocs à l’appareil qui

pourraient provoquer la rupture et

donc la projection de fragments.

- En cas de panne, de modification

ou de maintenance aux appareils

de l’installation (alimentation etc.) se

servir de personnel spécialisé.

- Temperature de fonctionnement

maximum: 40°C.

- Ne pas exposer cet appareil à égout,

jets d’eaux, et ne mettre aucun

objet plein d’eau sur le même. Ne

pas obstruer les fentes pour la

ventilation.

- Attention: pour éviter de se

blesser, cet appareil doit être fixé

au mur selon les instructions pour

l’installation.

L’article qui suit est prédisposé pour

l’emploi avec les appareils acoustiques

des personnes malentendantes. Pour

l’activer, sélectionner la position “T” de

l’appareil acoustique.

A) COMBINÉ: pour communiquer

avec le poste externe.

B) POUSSOIR “ ”: commande gâche

électrique.

C) POUSSOIR “ ”: fonction F1 pour

services auxiliaires (lumière escalier

etc.), toujours active dans n’importe

quel état du moniteur.

D) POUSSOIR “ ”: fonction F2 avec

pontage présent dans la partie

postérieure du moniteur elle effectue la

fonction VIDEOMOVING dans les

plaques de rue predisposées, avec

pontage coupé elle effectue la fonction

d’autoenclenchement de l’installation.

E) LUMINOSITÉ : réglage de la

luminosité de l’écran.

F) CONTRAST/COLOUR :

potentiomètre interne pour le réglage

du contrast (for monitor Art. 6344) ou

coloris (pour moniteur Art. 6354).

G) RÉGLAGE APPEL/FONCTION

USAGER ABSENT. En déplaçant

le commutateur complètement à la

gauche le signal acoustique d’appel

est exclu, la led rouge s’allume et la

fonction « usager absent » est activée.

La fonction « usager absent » signalise

avec 1, 2, 3 ou 4 éclairs le numéro

d’appels reçus et envoit à nouveau les

appels vers le standard conciergerie (

losrsqu’il est installé).

H) SIGNALISATION APPEL EXCLU :

L’allumage de la LED rouge indique

que l’appel est exclu (voir point “G”).

I) SIGNALISATION PORTE OUVERTE

: L’allumage de la LED verte

indique que la porte est ouverte (la

fonction est optionelle en rapport au

type d’installation).

ANWEISUNGEN FÜR DEN

BENUTZER

- Das Gerät nicht öffnen.

- Vermeiden Sie Stöße und Schläge.

Dies kann zum Bruch der Bildröhre

führen.

- Im Falle eines Defektes, Änderung

oder Wartung der Geräte (z.B.

Netzgerät, etc.) wenden Sie sich nur

an Fachpersonal.

- Maximale Betriebstemperatur: 40°C.

- Das Gerät nicht Tropf- oder

Spritzwasser aussetzen, und keine

mit Flüssigkeiten gefüllten Objekte

darauf stellen. Die Lüftungsschlitze

nicht verschließen.

- Achtung: Um Verletzungen zu

vermeiden, muss dieses Gerät

gemäß der Installationsanleitung an

der Wand befestigt werden.

A) HÖRER: erlaubt die Kommunikation mit

der Türsprechstelle.

B) TASTE “ ”: aktiviert den elektrischen

Türöffner.

C) TASTE “ ”: Funktion F1 für

Zusatzfunktion (Treppenhauslicht,

usw.), immer aktiv, sofern

D) TASTE “ ”: Funktion F2, mit

eingesteckter Brücke auf der

Monitorrückseite aktiviert sie die

VIDEOMOVING-Funktion bei

entsprechenden Klingeltableaus, mit

entfernter Brücke aktiviert sie die

Selbsteinschaltung

E) HELLIGKEIT : Zum Einstellen der

Bildschirmhelligkeit.

F) KONTRAST/FARBE : Potentiometer

für die Einstellung des Kontrasts

(Monitor Art. 6344) oder Farbe (Monitor

Art. 6354)

G) RUFEINSTELLUNG/FUNKTION

ABGELEHNTE RUFE. Bei

Schalterstellung ganz nach links ist

der Rufton abgeschaltet, die rote

LED leuchtet auf und die Funktion

“Abgelehnte Rufe“ ist aktiviert. Die

Funktion “Abgelehnte Rufe“ zeigt die

Anzahl der eingegangenen Rufe mit 1,

2, 3 oder 4 mal Blinken an und sendet

die Rufe zu einer evtl. Pförtnerzentrale.

H) ANZEIGE FÜR RUFABSCHALTUNG

: Die rote LED zeigt die

Rufabschaltung an (siehe Punkt “G”).

I) ANZEIGE FUR GEÖFFNETE TÜR

: Die grüne LED zeigt an, dass die

Tür geöffnet ist (Option in Bezug auf die

Installationsart).

Der folgende Artikel ist für die

Verwendung mit den Hörgeräten von

Hörgeschädigten vorgesehen. Zur

Aktivierung bitte die Stellung „T” des

Hörgeräts auswählen.

CONSEJOS PARA EL USUARIO:

- No abrir o manipular el aparato.

- Evitar choques o golpes al aparato

que prodrían provocar la rotura

con consiguiente proyección de

fragmentos.

- En caso de avería, modificación

o intervención en los aparatos de

la instalación (alimentador etc.)

interpelar personal especializado.

- Temperatura de funcionamiento

máxima: 40°C.

- No exponer el aparato a estilicidio,

rociadas de agua y no poner algún

objeto lleno de líquido sobre él.

No obstruir las aperturas para la

ventilación.

- Atención: para evitar de herirse,

este aparato debe ser fijado a la

pared según las instrucciones para

la instalación.

El siguiente artículo está preparado

para su utilización con los aparatos de

audición para sordos. Para activarlo,

hay que seleccionar la posición “T” del

aparato de audición.

A) MICROTELÉFONO: permite la

comunicación con el aparato externo.

B) PULSADOR “ ”: para accionar la

cerradura eléctrica.

C) PULSADOR “ ”: Función F1 para

servicios auxiliares (luz escaleras etc.),

siempre activo en cualquier estado se

encuentra el monitor.

D) PULSADOR “ ”: función F2, con

puente presente en la parte posterior

del monitor efectúa la función de

VIDEOMOVING en las placas

predispuestas, con puente cortado

efectúa la función de autoencendido de

la instalación.

E) LUMINOSIDAD : permite variar la

luminosidad de la pantalla.

F) CONTRASTO/COLOR :

potenciómetrointernoparalaregulación

del contraste (para monitor Art. 6344) o

color (para Monitor art. 6354)

G) REGULACIÓN LLAMADA/FUNCIÓN

USUARIO AUSENTE

Desplazando el deviador

completamente a la izquierda, el señal

acústico de llamada viene excluído, se

enciende el led rojo y viene activada la

función “usuario ausente”. La función

“usuario ausente” señaliza con 1, 2, 3 o

4 relampagueos el número de llamadas

recibidas y reenvia las llamadas hacia

la central ( si está instalada).

H) SEÑALACIÓN LLAMADA EXCLUÍDA

: El encendido del LED rojo indica

que la llamada está excluída. (ver punto

“G”).

I) SENALACION PUERTA ABIERTA

: El encendido del LED verde

indica que la puerta está abierta (la

función es opcional en relación al tipo

de instalación).

CUIDADOS A TER PELO UTENTE:

- Não abrir o aparelho.

- Evitar choques ou pancadas

no aparelho pois podem provo-

car a ruptura com a consequente

projecção de fragmentos.

- No caso de avaria, modificação

ou intervenção nos aparelhos da

instalação (alimentador, etc.)

recorrer a pessoal especializado.

- Temperatura de funcionamento

máxima: 40°C.

- Não expôr a aparelhagem à

estilicídio, borrifos de agua e não

colocar nenhum objeito cheno de

líquido sobre éle. Não obstruir a

fentas para a ventilação.

- Atenção: para evitar de se ferir,

este aparelho deve ser fixado à

parede según as instruções para a

instalação.

A) TELEFONE: permite a conversação

com o posto externo.

B) BOTÃO “ ”: comando do trinco

eléctrico.

C) BOTÃO “ ”: função F1 para

serviços auxiliares (luz escadas etc.),

sempre ativo em qualquer estado

encontre-se o monitor.

D) BOTãO “ ”: função F2, com ponte

presente na parte posterior do monitor

efetua a função de VIDEOMOVING nas

botoneiras preparadas para isto, com

botão talhado efetua a função de

autoacendimento da instalação.

E) LUMINOSIDADE : permite variar a

luminosidade do écran.

F) CONTRASTO/COR : potenciómetro

interno para a regulação do contraste

(para monitor art. 6344) ou cor (para

monitor Art. 6354)

G) REGULAÇÃO CHAMADA/FUNÇÃO

UTENTE AUSENTE

Movendo o deviador completamente

para a ezquerda, o sinal acústico de

chamada é excluido, o led vermelho se

acende e a função de “utente ausente”

é ativada. A função “utente ausente”

assinala com 1, 2, 3 ou 4 cintilações

o número de chamadas para a central

(se está instalada).

H) SINALIZAÇÃO CHAMADA EXCLUSA

: O acendimiento do LED vermelho

assinala que la chamada está exclusa

(ver ponto “G”).

I) SINALIZACAO PORTA ABERTA :

O acendimento do LED verde assinala

que la porta está aberta (a função é

opcional em relação ao tipo de

instalação).

O seguinte artigo está preparado

para ser utilizado com os aparelhos

acústicos dos deficientes auditivos.

Para o activar, seleccione a posição

“T” do aparelho acústico.

Il prodotto è conforme alla direttiva

europea 2004/108/CE e successive.

Product is according to EC Directive

2004/108/EC and following norms.

Le produit est conforme à la directive

européenne 2004/108/CE et suivantes.

Das Produkt entspricht den europäischen

Richtlinien 2004/108/EG und Nachfolgenden.

El producto es conforme a la directiva

europea 2004/108/CE y sucesivas.

O produto está conforme a directiva

europeia 2004/108/CE e seguintes.

S6I.634.401 RL. 02 13 06

ELVOX - Campodarsego - Italy

Via Pontarola, 14/a

I 35011 Campodarsego PD

Tel. +39 049 920 2511

Fax +39 049 920 2603

http://www.elvox.com

Andere Handbücher für Giotto 6344

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Elvox Gegensprechanlage Handbücher

Elvox

Elvox VIMAR TAB 40505 Benutzerhandbuch

Elvox

Elvox PETRARCA 6029 Bedienungsanleitung

Elvox

Elvox 68TU/93V Bedienungsanleitung

Elvox

Elvox VIMAR 1300 Series Montageanleitung

Elvox

Elvox 6611 Bedienungsanleitung

Elvox

Elvox 68IG/R Montageanleitung

Elvox

Elvox ART. 89F4/T Bedienungsanleitung

Elvox

Elvox PETRARCA 6002 Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Elvox

Elvox 40510 Bedienungsanleitung

Elvox

Elvox 885A Bedienungsanleitung

Elvox

Elvox 68TU/K93 Bedienungsanleitung

Elvox

Elvox Giotto 6341 Bedienungsanleitung

Elvox

Elvox 6601/AU Bedienungsanleitung

Elvox

Elvox 7529 Bedienungsanleitung

Elvox

Elvox 6600 Series Bedienungsanleitung

Elvox

Elvox 6202/A Bedienungsanleitung

Elvox

Elvox 1282 Montageanleitung

Elvox

Elvox 537G Bedienungsanleitung

Elvox

Elvox Due Fili Plus Montageanleitung

Elvox

Elvox Vimar 8000 Series Bedienungsanleitung

Elvox

Elvox Vimar K40517G.01 Benutzerhandbuch

Elvox

Elvox Giotto 6344 Bedienungsanleitung

Elvox

Elvox 637G/S1 Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung

Bticino

Bticino Classe 300 Bedienungsanleitung
