Emos M0003B Bedienungsanleitung

2201015000_31-M0003B_00_01 74 × 105 mm

M0003B | VT-211

GB Voltage Tester

CZ Zkoušečka napětí

SK Skúšačka napätia

PL Tester napięcia

HU Feszültségvizsgáló

SI Elektronski preizkušavalec

RS|HR|BA|ME Ispitivač napona

DE Spannungsprüfer

UA Тестер напруги

RO|MD Tester tensiune

LT Įtampos testeris

LV Sprieguma testeris

EE Pingetester

BG Тестер за напрежение

www.emos.eu

GB | Voltage Tester

VT-211 is a tester designed for two-pole measurement of DC and AC voltage in a range of 6 to 400

V and frequency of 0–60 Hz, and for determining the polarity of DC voltage. The tester complies

with standard EN 61243-3:2014 in the 6–400 V / CAT III 400 V range. The tester can be used for

making measurements on electrical wiring and devices falling within overvoltage category CAT

III 400 V. Overvoltage category CAT III also includes category CAT II for electrical devices and

equipment with special requirements for safety and usability. These are, for instance, domestic

wiring, protective installations, power sockets, switches, circuit breakers, etc.

Technical Specications

Category and measurement range: 6 V – 12 V – 24 V – 50 V – 120 V – 230 V – 400 V AC/DC, CATIII

Indication: gradual illumination of LEDs

Frequency range: 0–60 Hz

Working cycle: max. 10 s on (measuring), 240 s downtime (no measuring)

Enclosure rating: IP54

Operating temperature: -10 °C to +50 °C

Operating humidity: 20 to 96 %

Power supply: from the voltage source

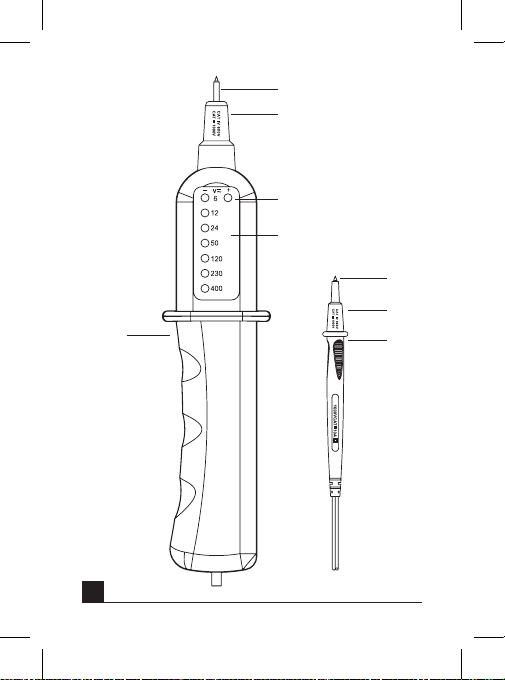

Description of Tester

1 – Tester barrier

2 – Measuring tip of the tester

3 – Removable cover of the tester tip

4 – Polarity LEDs

5 – LEDs indicating AC voltage

6 – Mobile measuring tip

7 – Removable cover of the mobile

tester tip

8 – Barrier of the mobile section of

the tester

Use

The tester indicates voltage by lighting up LEDs up to the measured voltage. First, touch the

live portion (L) of the circuit with the tip located on the xed part of the tester. Then touch the

neutral portion (N) using the mobile tip. If the circuit is powered and you are measuring correctly,

LEDs indicating the corresponding voltage will light up. When measuring DC voltage, only the

corresponding polarity (+/-) will be indicated. The xed tip is the positive pole.

Maintenance

The tester is maintenance-free.

Cleaning

The body of the tester may occasionally be cleaned with a soft cloth slightly moistened in a mild

solution of a common household cleaner. Do not use aggressive solvents. Make sure water does

not enter the interior of the tester. Could cause damage or short circuit.

WARNING

• Do not use the device if the lead or cover are damaged.

• The device may only be operated by a responsible and trained person.

• Do not test voltage through contact if you do not know the exact voltage in the circuit!

• ATTENTION! Measurement time must not be longer than 10 seconds, especially in higher

voltages.

• The maximum measurement time must not exceed 30 seconds or the device will become

damaged.

• A 240 second pause must follow after each measurement.

• When measuring, hold the probe behind the mechanical barrier on the tester body. This

will prevent accidental contact with the metal portion of the probe, which could otherwise

cause injury by electric current during measurement.

• The voltage listed on the tester is rated voltage. The tester may only be used on electrical

installations with the listed rated voltage.

• ThetestercanonlybeusedfortestingvoltagesabovetheELV(extralowvoltage) threshold.

• The tester must be checked before and after testing. The tester must not be used if the

indicators on the tester are failing.

• Do not modify the measuring tips or any other parts of the tester. If the tester is malfunc-

tioning or otherwise damaged, have it repaired in a professional repair shop.

• Do not use the tester if its components are wet.

International Electrical Symbols

alternating current (AC)

direct current (DC)

alternating or direct current

earthing

double insulation

warning, risk of danger. Read all sections of the manual where this symbol is used!

risk of injury by electric current

declaration of conformity (CE)

This device is not intended for use by persons (including children) whose physical, sensory or

mentaldisabilityorlackofexperienceandexpertisepreventssafe use, unless they are supervised

or instructed in the use of the appliance by a person responsible for their safety. Children must

always be supervised to ensure they do not play with the device.

Do not dispose with domestic waste. Use special collection points for sorted waste.

Contact local authorities for information about collection points. If the electronic devic-

es would be disposed in landll, dangerous substances may reach groundwater and

subsequently food chain, where it could aect human health.

You can request technical support from the supplier:

EMOS spol. s r.o., Lipnická 2844, 750 02 Přerov, Czech Republic

CZ | Zkoušečka napětí

ZkoušečkaVT-211jeurčená kedvojpólovémuměřenívelikostistejnosměrnéhoastřídavéhonapětí

od 6 do 400 V s frekvencí 0–60 Hz a určení polarity stejnosměrného napětí. Zkoušečka vyhovuje

normě EN 61243-3:2014, v rozsahu 6–400 V / CAT III 400 V. S touto zkoušečkou můžete provádět

měření v elektrických instalacích a zařízeních, které odpovídají přepěťové kategorii CAT III 400 V.

DopřepěťovékategorieCATIIIjezahrnuta také kategorie CAT II pro elektrické provozníprostředky,

na které jsou kladeny zvláštní požadavky ohledně bezpečnosti a jejich použitelnosti. Jedná se

například o domovní elektrické instalace, ochranná zařízení, síťové zásuvky, spínače, jističe atd.

Technické specikace

Kategorie a rozsah měření: 6 V – 12 V – 24 V – 50 V – 120 V – 230 V – 400 V AC/DC, CATIII

Indikace: postupné rozsvěcení LED diod

Frekvenční rozsah: 0–60 Hz

Pracovní cyklus: max. 10 s zapnuto (měření), 240 s prodleva (neměřit)

Stupeň ochrany: IP54

Pracovní teplota: -10 °C až +50 °C

Pracovní vlhkost: 20 až 96 %

Napájení: ze zdroje napětí

Popis zkoušečky

1 – Zábrana zkoušečky

2 – Měřící hrot zkoušečky

3 – Snímatelný kryt hrotu zkoušečky

4 – LED diody polarity

5 – LED diody velikosti AC napětí

6 – Pohyblivý měřící hrot

7 – Snímatelný kryt pohyblivého hrotu

zkoušečky

8 – Zábrana pohyblivé části zkoušečky

Použití

Zkoušečka indikuje měření napětí tak, že se rozsvítí LED diody až do velikosti naměřeného napětí.

Nejdříve se dotkněte živé části (L) hrotem, který je na pevné části těla zkoušečky. Pohyblivým

hrotem se dotkněte neutrální části (N). Pokud je obvod pod napětím a měříte správně, rozsvítí se

LED diody pro velikost napětí. Při měření stejnosměrného napětí se rozsvítí odpovídající polarita

+/-. Pevný hrot je plus.

Údržba

Zkoušečka je bezúdržbová – nemá žádné servisní části.

Čištění

Tělo zkoušečky lze občas očistit jemnou tkaninou mírně namočenou do slabého roztoku s běžným

domácímčističem.Nepoužívejteagresivnírozpouštědla.Dbejtenato,aby sevodanedostaladovnitř

zkoušečky. Mohlo by dojít ke zkratu a poškození.

VAROVÁNÍ

• Nepoužívejte přístroj s poškozeným kabelem nebo krytem.

• Tento přístroj může být obsluhován pouze odpovědnou a proškolenou osobou.

• Nezjišťujte zkoušečkou napětí kontaktně, pokud neznáte jeho přesnou velikost!

• POZOR! Délka měření nesmí být delší než 10 sekund zvláště u vyššího napětí.

• Maximální doba měření však nesmí překročit 30 sekund, jinak dojde k poškození přístroje.

• Po každém měření musí následovat prodleva 240 sekund.

• Při měření musíte sondu držet za zábranou na těle zkoušečky. Zabráníte tak náhodnému

dotyku s kovovou částí sondy, která při měření může způsobit úraz elektrickým proudem.

• Napětí uvedené na zkoušečce je jmenovité napětí. Zkoušečku lze užívat jen v instalacích

s uvedeným jmenovitým napětím.

• Zkoušečkou se zjišťuje jen napětí nad mezí ELV (Extra low voltage).

• Zkoušečka musí být kontrolovaná před i po zkoušce. Pokud selhává indikace, nesmí

být používána.

• Měřícíhrotyanijinéčástizkoušečkyneupravujteapřizávaděnebojinémpoškození předejte

k opravě do odborného servisu.

• Nepoužívejte zkoušečku, pokud jsou její části vlhké.

Mezinárodní elektrické symboly

střídavý proud (AC)

stejnosměrný proud (DC)

střídavý nebo stejnosměrný proud

uzemnění

dvojitá izolace

výstraha, riziko nebezpečí. Prostudujte tento návod ve všech případech, kde je tato značka

použita!

nebezpečí úrazu elektrickým proudem

prohlášení o shodě (CE)

Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo

mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používaní

přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto

přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo,

že si nebudou s přístrojem hrát.

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa

tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady.

Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou

prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Technickou podporu lze získat u dodavatele:

EMOS spol. s r.o., Lipnická 2844, 750 02 Přerov, Czech Republic

SK | Skúšačka napätia

Skúšačka VT-211 je určená na dvojpólové meranie veľkosti jednosmerného a striedavého napätia

od6do400 Vsfrekvenciou 0–60 Hzaurčeniepolarityjednosmernéhonapätia.Skúšačkavyhovuje

norme EN 61243-3:2014, v rozsahu 6–400 V / CAT III 400 V. S touto skúšačkou môžete prevádzať

meraniev elektrických inštaláciách a zariadeniach, ktoré zodpovedajú prepäťovejkategóriiCATIII

400 V. Do prepäťovej kategórie CAT III je zahrnutá tiež kategória CAT II pre elektrické prevádzkové

prostriedky,naktorésúkladenézvláštnepožiadavkyohľadom bezpečnosti a ich použiteľnosti.Ide

napríkladodomovéelektrickéinštalácie,ochrannézariadenia,sieťovézásuvky,spínače,ističeatď.

Technické špecikácie

Kategórie a rozsah merania: 6 V – 12 V – 24 V – 50 V – 120 V – 230 V – 400 V AC/DC, CATIII

Indikácia: postupné rozsvietenie LED diód

Frekvenčný rozsah: 0–60 Hz

Pracovný cyklus: max. 10 s zapnuté (meranie), 240 s oneskorenie (nemerať)

Stupeň ochrany: IP54

Pracovná teplota: -10 °C až +50 °C

Pracovná vlhkosť: 20 až 96 %

Napájanie: zo zdroja napätia

Popis skúšačky

1 – Zábrana skúšačky

2 – Merací hrot skúšačky

3 – Snímateľný kryt hrotu skúšačky

4 – LED diódy polarity

5 – LED diódy veľkosti AC napätia

6 – Pohyblivý merací hrot

7 – Snímateľný kryt pohyblivého hrotu

skúšačky

8 – Zábrana pohyblivej časti skúšačky

Použitie

Skúšačka indikuje meranie napätia tak, že sa rozsvietia LED diódy až do veľkosti nameraného na-

pätia.Najskôrsadotkniteživejčasti(L)hrotom,ktorýjenapevnejčastitelaskúšačky. Pohyblivým

hrotom sa dotknite neutrálnej časti (N). Pokiaľ je obvod pod napätím a meráte správne, rozsvietia

sa LED diódy pre veľkosť napätia. Pti meraní jednosmerného napätia sa rozsvieti zodpovedajúca

polarita +/-. Pevný hrot je plus.

Údržba

Skúšačka je bezúdržbová – nemá žiadne servisné časti.

Čistenie

Telo skúšačky je možné občas očistiť jemnou tkaninou mierne namočenou do slabého roztoku s

bežnýmdomácimčističom.Nepoužívajteagresívnerozpúšťadlá.Dbajtenato,abysa voda nedostala

dovnútra skúšačky. Mohlo by dôjsť ku skratu a poškodeniu.

VAROVANIE

• Nepoužívajte prístroj s poškodeným káblom alebo krytom.

• Tento prístroj môže byť obsluhovaný len zodpovednou a preškolenou osobou.

• Nezisťujte skúšačkou napätie kontaktne, pokiaľ nepoznáte jeho presnú veľkosť!

• POZOR! Dĺžka merania nesmie byť dlhšia ako 10 sekúnd zvlášt pri vyššom napätí.

• Maximálnadoba merania však nesmie prekročiť30sekúnd,inakdôjde k poškodeniu prístroja.

• Po každom meraní musí nasledovať oneskorenie 240 sekúnd.

• Pri meraní musíte sondu držať za zábranou na tele skúšačky. Zabránite tak náhodnému

dotyku s kovovou časťou sondy, ktorá pri meraní môže spôsobiť úraz elektrickým prúdom.

• Napätie uvedené na skúšačke je menovité napätie. Skúšačku je možné používať len v

inštaláciách s uvedeným menovitým napätím.

• Skúšačkou sa zisťuje len napätie nad medzí ELV (Extra low voltage).

• Skúšačka musí byť kontrolovaná pred aj po skúške. Pokiaľ zlyháva indikácia, nesmie

byť používaná.

• Meraciehroty ani inéčastiskúšačkyneupravujtea pri chybealeboinom poškodení odovzdajte

na opravu do odborného servisu.

• Nepoužívajte skúšačku, pokiaľ sú jej časti vlhké.

Medzinárodné elektrické symboly

striedavý prúd (AC)

jednosmerný prúd (DC)

striedavý alebo jednosmerný prúd

uzemnenie

dvojitá izolácia

výstraha, riziko nebezpečia. Preštudujte tento návod vo všetkých prípadoch, kde je táto

značka použitá!

nebezpečie úrazu elektrickým prúdom

prehlásenie o zhode (CE)

Tento prístroj nie je určený na používanie osobami (vrátane detí), ktorým fyzická, zmyslová alebo

mentálna neschopnosť či nedostatok skúseností a znalostí zabraňuje v bezpečnom používaní

prístroja, pokiaľ na ne nebude dohliadnuté alebo pokiaľ neboli inštruované ohľadom použitia tohto

prístroja osobou zodpovednou za ich bezpečnosť. Je nutný dohľad nad deťmi, aby sa zaistilo, že

sa nebudú s prístrojom hrať.

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné

miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte

miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebez-

pečné látky môžu presakovať do podzemnej vody a dostať sa do potravinového reťazca a poško-

dzovať vaše zdravie.

Technickú podporu je možné získať u dodávateľa:

EMOS spol. s r.o., Lipnická 2844, 750 02 Přerov, Czech Republic

PL | Tester napięcia

Tester napięcia VT-211 jest przeznaczony do dwubiegunowego pomiaru wielkości napięcia prądu

stałegoi przemiennego od 6do400V o częstotliwości0–60Hzorazdo ustalania polaryzacji napięcia

prądu stałego. Próbnik spełnia wymagania normy EN 61243-3:2014, w zakresie 6–400 V / CAT III

400 V. Tym próbnikiem można wykonywać pomiary w instalacjach elektrycznych i urządzeniach,

któreodpowiadają kategorii napięć CATIII400V.Do kategoriinapięćCATIIIzaliczasięteżkategoria

CATII dotycząca elektrycznych urządzeń domowych, dla którychszczególnynacisk kładzie się na

wymagania dotyczące bezpieczeństwa i warunki ich użytkowania. Chodzi na przykład o domowe

instalacje elektryczne, urządzenia ochronne, gniazdka sieciowe, wyłączniki, zabezpieczenia itp.

Specykacja techniczna

Kategoria i zakres pomiarowy: 6 V – 12 V – 24 V – 50 V – 120 V – 230 V – 400 V AC/DC, CATIII

Wskazanie: kolejne włączanie się diod LED

Zakres częstotliwości: 0–60 Hz

Cykl pacy: maks. 10 s włączenia (pomiar), 240 s przerwy (bez mierzenia)

Stopień ochrony: IP54

Temperatura pracy: -10 °C do +50 °C

Wilgotność robocza: 20 do 96 %

Zasilanie: ze źródła napięcia mierzonego

Opis próbnika

1 – Ogranicznik uchwytu próbnika

2 – Grot pomiarowy

3 – Zdejmowana osłona grotu próbnika

4 – Diody LED do ustalania polaryzacji

5 – Wskaźnik wielkości napięcia AC

6 – Ruchomy grot pomiarowy

7 – Zdejmowana osłona ruchomego grotu

próbnika

8 – Ogranicznik uchwytu ruchomej części

próbnika

Zastosowanie

Próbnikwskazuje mierzone napięcie tak,żezapalająsięw nim diody LED ażdowartościmierzonego

napięcia. Najpierw dotykamy części czynnej obwodu (L) tym grotem, który znajduje się w stałej

częścikorpusu próbnika. Grotem ruchomym dotykamy do części biernej(neutralnej)obwodu(N).

Jeżeli obwód jest pod napięciem i pomiar odbywa się poprawnie, zaświecą się diody LED w ilości

adekwatnej do wartości napięcia. Przy mierzeniu napięcia prądu stałego będzie sygnalizowana

jego polaryzacja +/-. Grot stały jest plusem.

Konserwacja

Próbnik jest bezobsługowy – nie ma żadnej części wymagającej serwisowania.

Czyszczenie

Korpus próbnika trzeba co jakiś czas wyczyścić miękką ściereczką zwilżoną domowym płynem

do mycia. Nie stosuje się agresywnych rozpuszczalników. Nie pozwalamy, aby woda przedostała

się do wnętrza próbnika. Grozi to zwarciem i innymi uszkodzeniami.

OSTRZEŻENIE

• Nie wolno korzystać z przyrządu z uszkodzonym przewodem albo obudową.

• To urządzenie może obsługiwać tylko wyznaczona i przeszkolona osoba.

• Nie próbujemy dotykać próbnikiem do punktu, którego poziom napięcia nie jest nam znany!

• UWAGA! Czas pomiaru nie może przekraczać 10 sekund szczególnie przy wyższych

napięciach.

• Maksymalny czas pomiaru w żadnym razie nie może przekroczyć 30 sekund, bo może

dojść do uszkodzenia urządzenia.

• Po każdym pomiarze musi nastąpić przerwa o długości 240 sekund.

• Przy pomiarze sondę trzeba trzymać za ogranicznikiem znajdującym się na obudowie

próbnika. Zapobiega to przypadkowemu dotknięciu metalowych części sondy, co przy

mierzeniu mogłoby spowodować porażenie prądem elektrycznym.

• Napięcie podane na próbniku jest napięciem znamionowym. Próbnik może być stosowany

tylko w instalacjach z tak określonym napięciem znamionowym.

• Próbnik wskazuje tylko napięcia powyżej wartości ELV (Extra low voltage).

• Próbnikmusi być kontrolowanyprzedipopomiarze.Jeżeliwskazaniasąniepewne,próbnik

nie może być używany.

• Grotów pomiarowych i innych części próbnika nie należy naprawiać, a przy usterce albo

uszkodzeniu należy je przekazać do naprawy w serwisie specjalistycznym.

• Nie korzystamy z próbnika, jeżeli jego części są wilgotne.

Międzynarodowe symbole elektryczne

prąd przemienny (AC)

prąd stały (DC)

prąd przemienny albo prąd stały

uziemienie

podwójna izolacja

ostrzeżenie, zagrożenie niebezpieczeństwem. Prosimy uważnie przeczytać tę instrukcję

we wszystkich miejscach, w których ten znak jest zastosowany!

niebezpieczeństwo porażenia prądem elektrycznym

deklaracja zgodności (CE)

To urządzenie nie jest przeznaczone do użytkowania przez osoby (łącznie z dziećmi), których

predyspozycjezyczne, umysłowealbomentalneorazbrakwiedzyidoświadczenianie pozwalają

nabezpiecznekorzystanie z urządzenia, jeżeli nie są pod nadzoremalboniezostałypoinstruowane

w zakresie zastosowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Należy dopilnować, żeby dzieci nie bawiły się tym urządzeniem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi

odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkow-

nik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Emos Prüfgeräte Handbücher

Emos

Emos VT-110 Bedienungsanleitung

Emos

Emos VT-220 Bedienungsanleitung

Emos

Emos M0014A Bedienungsanleitung

Emos

Emos SN-4 Bedienungsanleitung

Emos

Emos M0010-RAMI Z10 Bedienungsanleitung

Emos

Emos VT-710 Bedienungsanleitung

Emos

Emos MS-18 Bedienungsanleitung

Emos

Emos VT-120 Bedienungsanleitung

Emos

Emos MS-48 Bedienungsanleitung

Emos

Emos VT-320 Bedienungsanleitung

Emos

Emos VT-210 Bedienungsanleitung

Emos

Emos GK-9 Bedienungsanleitung

Beliebte Prüfgeräte Handbücher anderer Marken

SMART

SMART KANAAD SBT XTREME 3G Series Bedienungsanleitung

Agilent Technologies

Agilent Technologies BERT Serial Bedienungsanleitung

Agilent Technologies

Agilent Technologies N3280A Bedienungsanleitung

Vernier

Vernier Go Direct Voltage Bedienungsanleitung

Lifeloc

Lifeloc R.A.D.A.R. Bedienungsanleitung

Fluke

Fluke T5-600 Bedienungs- und Montageanleitung

Mercury

Mercury TSL01 Bedienungsanleitung

MAHA

MAHA MBT Series Bedienungsanleitung

Fuji Electric

Fuji Electric P-61 Bedienungsanleitung

ETC

ETC SealerAtor Bedienungsanleitung

Skyfine

Skyfine ETHYWAY V2 Bedienungsanleitung

Appion

Appion G5 Twin Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 8159-0112A Bedienungsanleitung

BW Technologies

BW Technologies MicroDock II Bedienungsanleitung

Sun Nuclear

Sun Nuclear 1027 Bedienungsanleitung

Biomark

Biomark HPR LITE READER Bedienungsanleitung

Hioki

Hioki 3169-20 Bedienungsanleitung

Ashcroft

Ashcroft ATE-100 Bedienungsanleitung
