Emos Gama600Ultra Bedienungsanleitung

Gama600Ultra

GB FIXED WALL MOUNT

CZ FIXNÍ DRŽÁK

SK FIXNÝ DRŽIAK

PL UCHWYT DO MOCOWANIA

HFIX TARTÓ

SLO

FIKSNO DRŽALO

DFIXHALTER

UA ФІКСАЦІЙНИЙ КРОНШТЕЙН

RO SUPORT FIX

www.emos.cz

2 3

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

Caution:

1. It is recommended for this product to be installed by at least two persons, of

which at least one person should be physically t enough to handle heavy

loads and technically skilled.

2. Before installing, please read this manual and make sure that there are no

electrical cords, gas or water pipes in the place designated for mounting the

holder.

3. We are not responsible for any damage incurred during installation, improper

installation or subsequent use.

4. If in doubt, contact your nearest dealer and ask for assistance with installation.

5. For installation it is necessary to use safe and appropriate tools. Disregarding

the instructions may cause property damage or injury.

6. If you intend to remove the TV from the wall, always make sure all electrical

cords are unplugged.

7. If you are unsure of your wall load, select adierent location for your installation

or carrying capacity and increase the strength of the wall with renovation.

8. The product can be installed only for at screen televisions or televisions

containing mounting holes and have aat back wall. To ensure that this holder

is compatible with your TV search for acompatible holder on the following

website www.emos.eu/DRTV

Tools necessary for installation (not included):

Philips Head Screw Driver

Electric or Portable Drill

Drill bit with 10mm in Diameter (for Wood, Concrete, or as needed)

Plaster Board or Chipboard Anchors (as needed)

Pencil

Level (if not included)

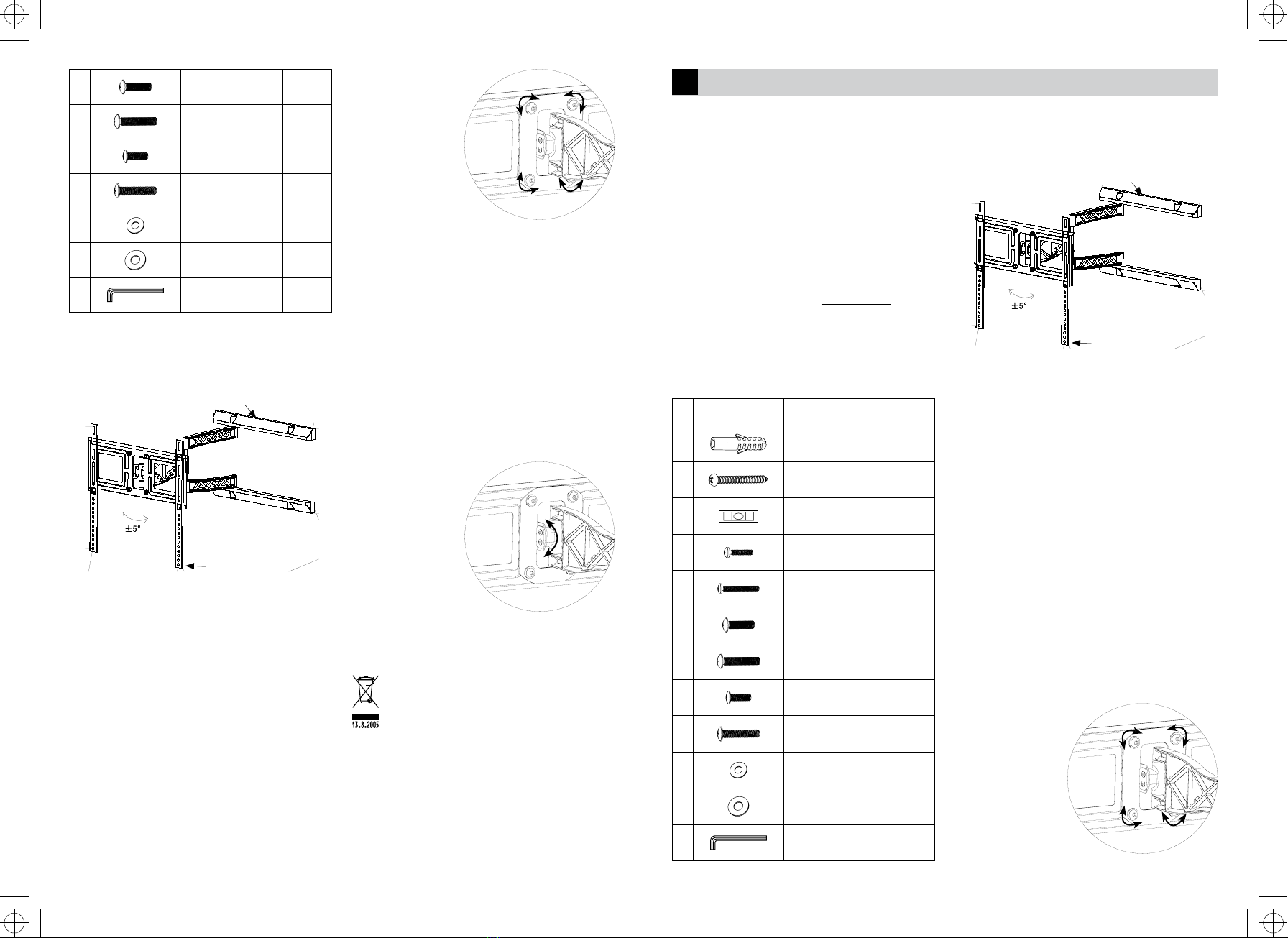

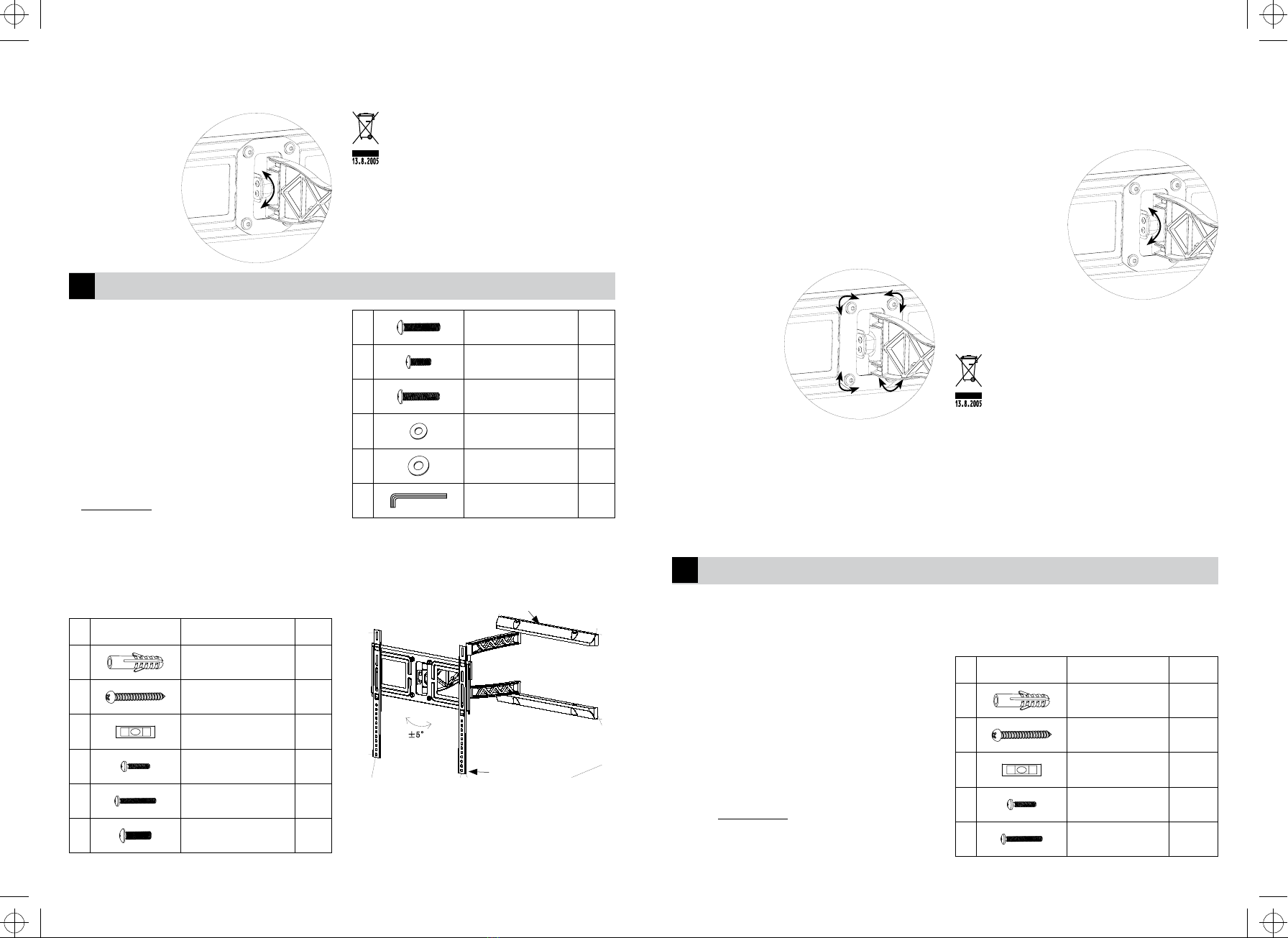

Included:

Picture Type of Installation Material Pieces

AAnchor 10/50mm 4

BWall Anchor Bolt 8/63mm 4

CMagnetic Level 1

DAnchor Bolt 4/12mm 4

EAnchor Bolt 4/22mm 4

HAnchor Bolt 6/12mm 4

IAnchor Bolt 6/22mm 4

JAnchor Bolt 8/15mm 4

KAnchor Bolt 8/30mm 4

LScrew Pads 4.5/10mm 4

NScrew Pads 6.3/14mm 4

OAllen wrench 1

TV Wall Mount Installation Instructions

Prior to every installation, remove the entire contents of the package and carefully

lay-out all its parts. The installation kit is supplied with dowels, which are provided

as a demo sample only. We strongly recommend purchasing and using quality

brand dowels from the nearest electro installation or civil engineering shop. Only

then we can guarantee the specied maximum carrying weight of the holder.

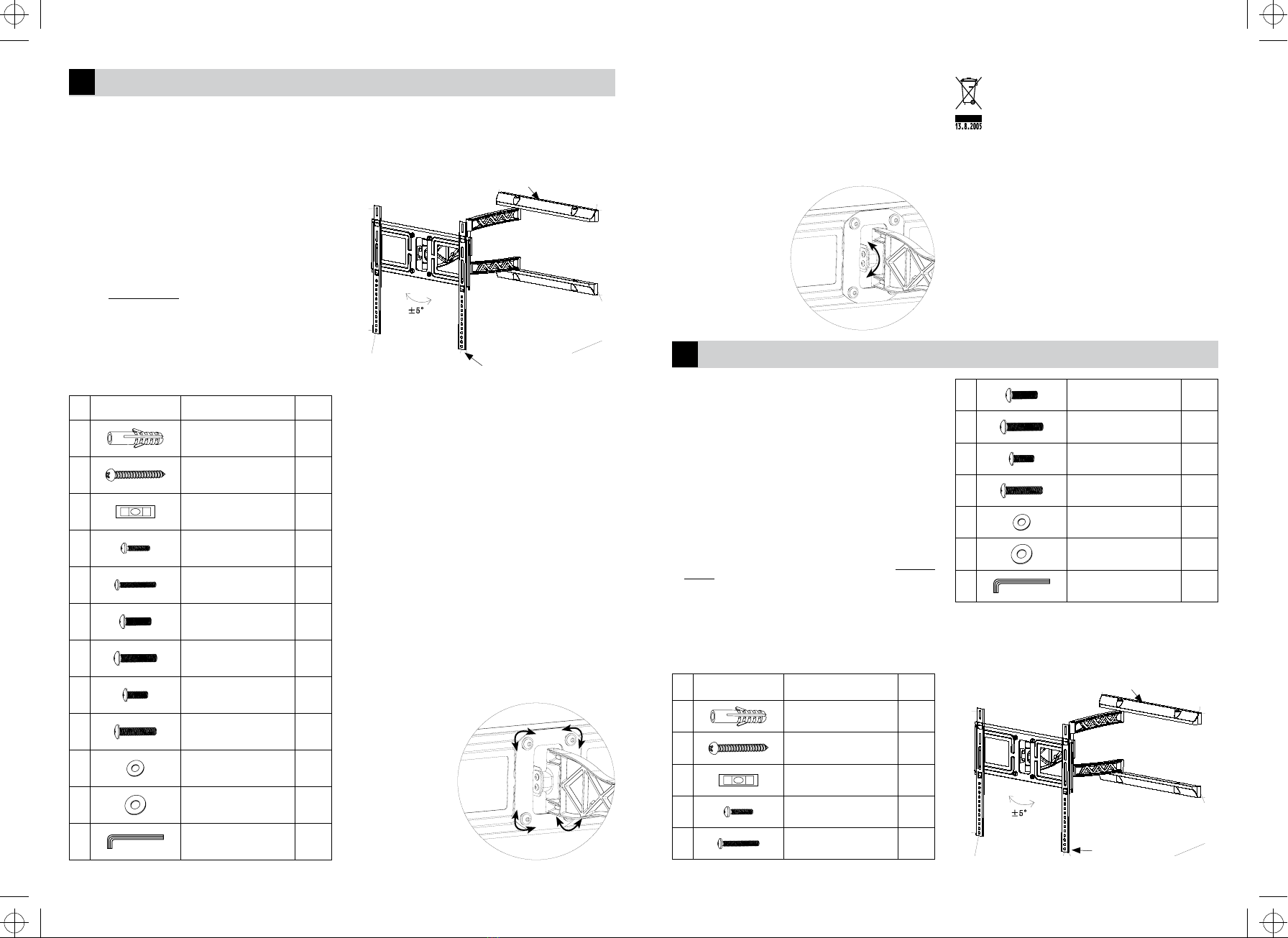

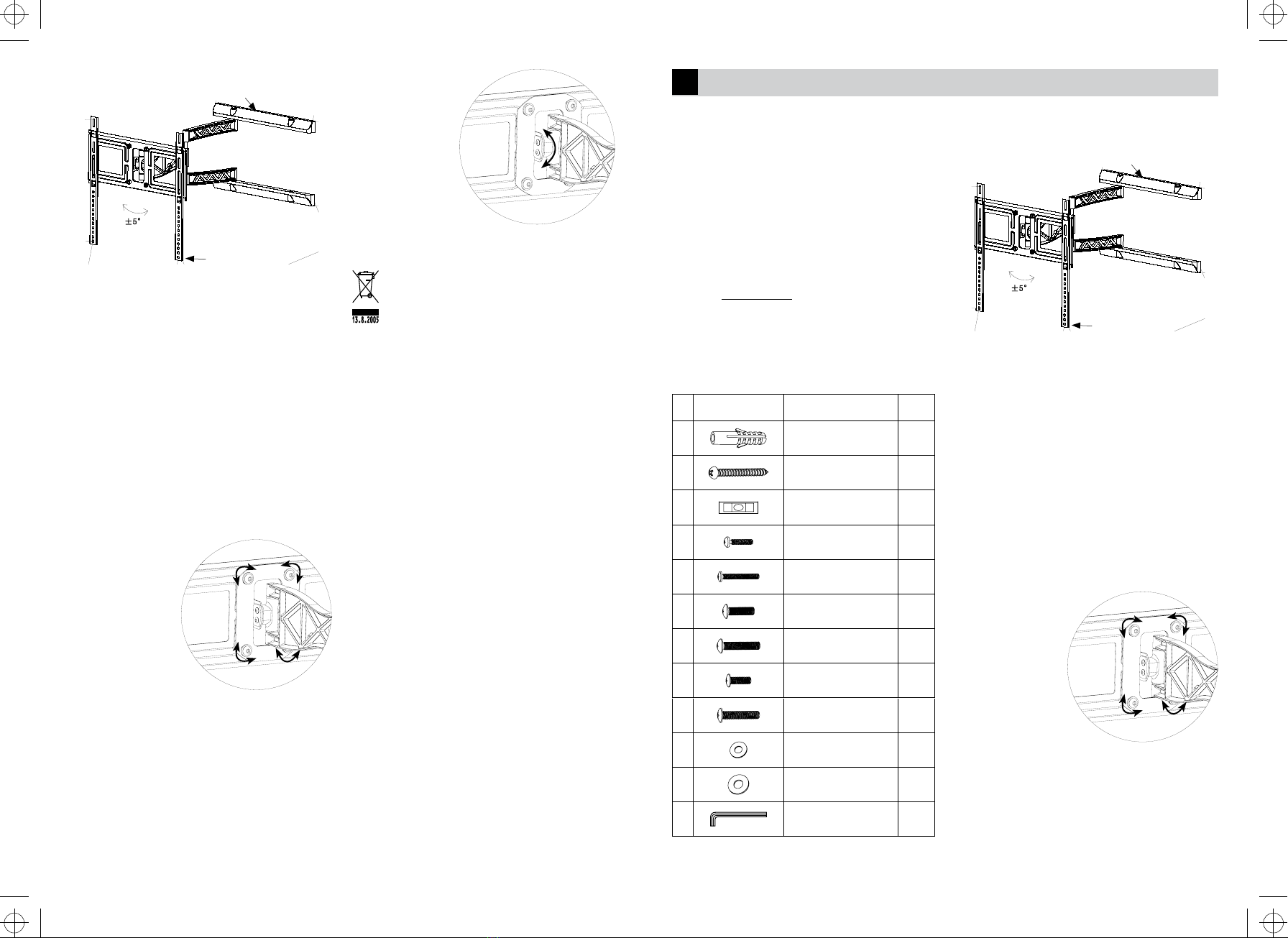

Diagram:

Mounting Rail

Wall Piece

Attaching the Wall Mount:

Carefully consider the location of your TV screen. To install the wall mount it is

necessary to drill into the wall. It is advisable to nd the position of mounting holes

on the back of your TV and mark their approximate position on the wall. Given

the construction of the wall mount you can then determine the position of the

so-called “wall piece”.

Once you are sure of the place to position your TV and the“wall piece”, take the“wall

piece”(part of the wall mount used to attach to your wall) and with the help of a level

measure its exact position on the wall. In the opening or openings draw a position of

anchor bolts on the wall with a pencil (B). The number of bolts is at most types of wall

mounts random (the more the better), but mostly 6 anchors are sucient enough.

Take a drill and drill holes deep and wide enough to accommodate the anchors.

Hammer the anchors into the wall and make sure it is fully embedded and xed

in the wall. (If it easily falls out, it is possible that the drill hole is too big and the

anchor bolt is not big enough to stay in the wall – repeat the boring with a drill with

corresponding diameter on a dierent place).

Grasp the wall piece and attach it to the desired location. Attach it to the wall

with anchor bolts and tighten the screws suciently. Mounting of the wall piece

is completed.

NOTE: It is not recommended to install the mount straight on plasterboard walls.

Should you still insist on the installation, we recommend consulting a building

expert rst. You must also use a stud detector and special anchors for plasterboard.

If the width of studs supporting the deployment of plasterboard wall is larger than

the width of the wall piece, try to x the wall piece in its centre with the help of a

tapping screw into the metal post.

Mounting the TV:

The second part of the mount, the so-called“mounting rail“ is to be attached to the

television. Prior to the installation, it is recommended to rst take the rail and try to

attach it to the already mounted wall piece. This way you can try out the way it is

possible to attach your television to this wall mount or remove it.

Before attaching the rail, rst verify the diameter of screws securing the mounting

holes ready on the back of theTV (usually 4, 5, 6 or 8 mm in diameter –these moun-

ting screws are included, if not

otherwise). Mounting screws

are provided in two lengths.

To select the proper screw

length try to the screw it in the

mounting screw hole so there

is remaining margin of 3-5 mm

(CAUTION: never tighten with

power – it can cause damage to

your television). If there is more

space left, it is necessary to use

multiple. To ensure maximum

capacity of the wall mount

and prevent deformation of

the wall mount it is necessary

to select appropriate types of

mounting screws so that the

mounting screws are xed in

the holes enough and threads are not exposed (leverage eect on the mounting

hole of the TV and the mount rail can occur). Attach the whole mounting rail to your

TV. Place the mounting rail together with TV into the wall piece which has already

been attached to the wall. It is necessary to x the mounting rail on the wall. Both

mounting rails are to be xed with a screw which has been in the rails. After the

holder is xed it is possible to correct the horizontal position of the TV using the

mechanism of horizontal correction on the rear side of the wall piece.The mechanism

is equipped with Allen screws which are necessary to have been loosen. Place TV

into the required position and then tight the screws. It is necessary to adjust the

horizontal position of TV also in the future.

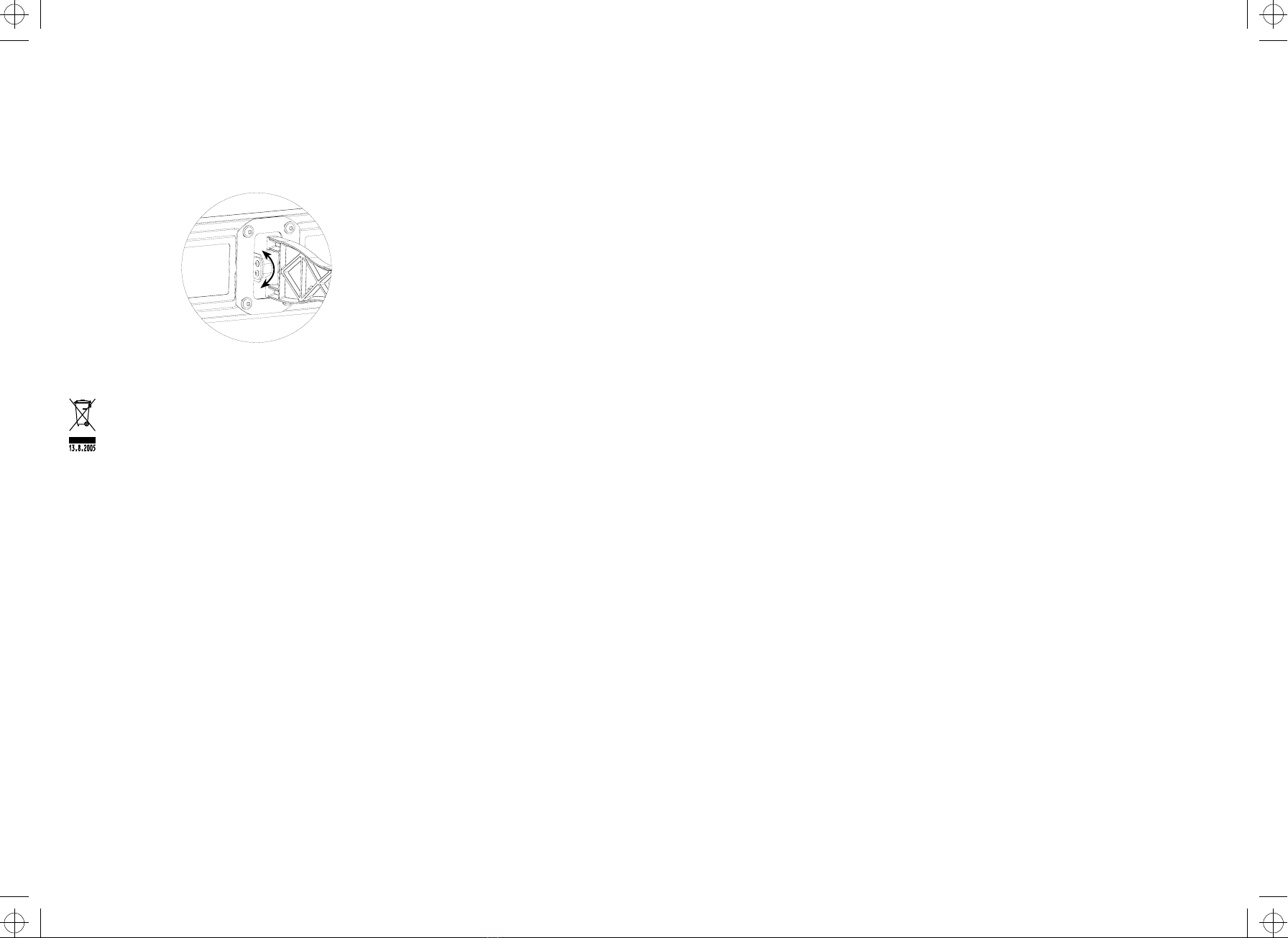

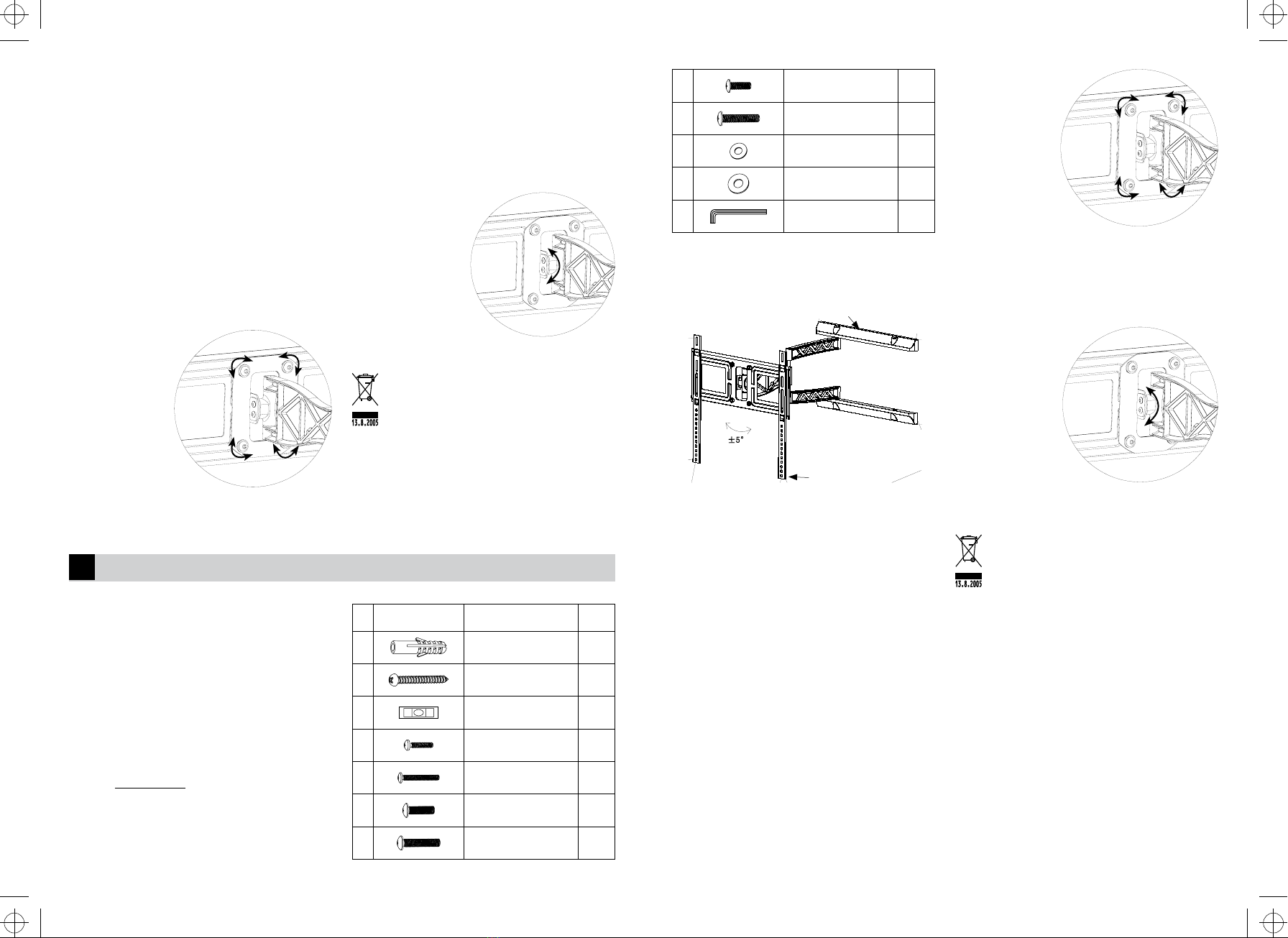

Manipulating

the Stand:

When tilting, rotating or correcting

the stand,be cautiousso you do not

damage your TV. If necessary, you

can change the position of your

TV, loosen the Allen screws on the

rear side of the wall piece with Allen

key (included). Hold your TV on

both sides and pull it gently.When

placed in the correct position, use

Allen key to x it again. In case you

need to change the position of your

TV again, loose the screws with

Allen key, correct the position and

x again with Allen key.

Disposal of products at the end of lifetime:

Disposal of electric and electronic equipment (valid in EU member countries and

other European countries with an implemented recycling system). The represen-

ted symbol on the product or package means the product shall not be treated

as domestic waste. Hand over the product to the specied location for recycling

electric and electronic equipment. Prevent negative impacts on human health

and the environment by properly recycling your product. Recycling contributes to

preserving natural resources. For more information on the recycling of this product,

refer to your local authority, domestic waste processing organization or store, where

you purchased the product.

CE conformity declaration

We declare under our sole responsibility that GAMMA 600 ULTRA has been found in

compliance with essential protective requirements and objectives of EU directive.

This declaration loses validity with unauthorized changes of this product. We do

not take responsibility for damages caused during transport, by incorrect use or a

change or modication of any part of the product.

Upozornění:

1. Doporučujeme, aby tento výrobek byl instalován nejméně dvěma osobami,

znichž nejméně jedna osoba by měla být dostatečně fyzicky vybavená pro

práci stěžkými břemeny atechnicky zručná.

2. Před instalací si pozorně přečtěte tento návod kpoužití a přesvědčte se, že

vmístě požadovaného připevnění držáku se nenachází žádné elektrické kabely,

plynové či vodovodní trubky.

3. Neodpovídáme za žádné škody způsobené při instalaci, špatnou instalací, nebo

následným používáním.

4. Vpřípadě jakýchkoliv pochybností kontaktujte vašeho nejbližšího specializo-

vaného prodejce apožádejte ho opomoc při instalaci.

5. Kinstalaci je nezbytné použít bezpečné avhodné nářadí. Vopačném případě

může dojít kpoškození majetku či zdraví osob.

6. Pokud hodláte televizi ze stěny sundat, předtím pro jistotu vždy odpojte všechny

přívodní kabely.

7. Pokud si nejste jisti nosností vaší stěny, vyberte pro instalaci jiné místo, nebo

nosnost apevnost stěny zvyšte stavební úpravou.

8. Výrobek je možno instalovat pouze pro plochéTV nebo TV obsahující montážní

otvory adisponují plochou zadní stěnou. Pro ujištění že tento držák je použitelný

pro Váš typ TV vyhledejte kompatibilní držák kvaší TV na adrese www.emos.

eu/DRTV

Nářadí potřebné kinstalaci (není součástí balení):

Křížový šroubovák

Elektrická nebo ruční vrtačka

Vrták sprůměrem 10mm (do betonu, či dřeva dle potřeby)

Hmoždinky do sádrokartonu či dřevo třísky (dle potřeby)

Psací tužka

Vodováha (pokud není součástí balení)

Součást balení:

Obrázek Typ instalačního materiálu Počet

kusů

AHmoždinka 10/50mm 4

BKotvící šroub do zdi 8/63mm 4

CMagnetická vodováha 1

DPřipevňující šroub 4/12mm 4

EPřipevňující šroub 4/22mm 4

Návod kinstalaci nástěnného držáku TV

H Připevňující šroub 6/12mm 4

IPřipevňující šroub 6/22mm 4

JPřipevňující šroub 8/15mm 4

KPřipevňující šroub 8/30mm 4

LPodložky pro šrouby 4,5/10mm 4

NPodložky pro šrouby 6,3/14mm 4

OImbusový klíč 1

Před každou instalací vyjměte celý obsah balení apečlivě si rozložte jeho jednotlivé

části. V instalační sadě jsou dodány hmoždinky, které jsou určeny pouze jako de-

monstrativní vzorek.Výrazně doporučujeme zakoupení a následné použití kvalitních

značkových hmoždinek, v nejbližším elektroinstalačním či stavebním obchodě. Jen

takto můžeme garantovat udávanou maximální nosnost držáku.

Nákres:

Lyžina držáku

Stěnová patice

4 5

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

tak, aby byly do montážních otvorů dostatečně zašroubovány azávit nebyl obnažen

(dochází kpákovému efektu na montážní otvorTV ilyžinu držáku).

Celou lyžinu připevněte nyní kvaší TV. Lyžinu isTV poté nasaďte do stěnové patice,

kterou již máte připevněnou na stěně. Nyní je nutno lyžinu ke stěnové patici zaxo-

vat. Obě lyžiny je nutno ke stěnové patici zaxovat šroubkem, který je již vlyžinách

připraven. Po dokončení instalace držáku můžete zkorigovat horizontální pozici vaší

TV pomocí mechanismu horizontální korekce na zadní stěně stěnové patice. Mecha-

nismus je zajištěn imbusovými šroubky, které je pro provedení korekce nutno uvolnit,

TV nastavit do požadované pozice aopět šroubky přitáhnout.

Vpřípadě budoucí potřeby srovnat horizontální pozici vaší TV můžete tyto šroubky

opět povolit.

Manipulace

sdržákem:

Při naklápění, rotaci, či horizontální

korekci držáku postupujte opatrně

tak abyste nepoškodili váš televizor.

Vpřípadě potřeby naklonění vaší

TV uvolněte imbusové šroubky na

zadní straně stěnové patice pomocí

imbusového klíče, který je součástí

balení. Uchopte vašiTV po stranách

oběma rukama amírným tahem

nakloňte. Vámi vybranou pozici

zajistěte opět pomocí imbusového

klíče. Vpřípadě, že budete chtít

TV naklonit zpět nebo nastavit do

jiné pozice nejprve na zadní straně

stěnové patice imbusovým klíčem

mírně uvolněte šroubky, nastavte TV a opět vybranou pozici zajistěte šroubky na

zadní straně stěnové patice pomocí imbusového klíče.

Nevyhazujte výrobekpo skončení životnostijako netříděný komunálníodpad,použijte

sběrná místa tříděného odpadu. Správnou likvidací produktu zabráníte negativním

vlivům na lidské zdraví aživotní prostředí. Recyklace materiálů přispívá kochraně

přírodních zdrojů. Více informací orecyklaci tohoto produktu Vám poskytne obecní

úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste

produkt zakoupili.

Prohlašujemena svou výlučnou odpovědnost, ženásledně označené zařízení GAMMA

600Ultra na základě jeho koncepce akonstrukce, stejně jako námi do oběhu uvedené

provedení, je ve shodě se základními požadavky adalšími příslušnými ustanoveními

nařízení vlády. Při námi neodsouhlasených změnách zařízení ztrácí toto prohlášení

svou platnost.

Upevnění stěnové patice:

Pečlivě zvažte umístění vaší obrazovky, kupevnění držáku je nutné vrtání do zdi.

Je dobré zjistit pozici montážních otvorů na zadní straně vašeho televizoru ajejich

přibližnou pozici označit na zeď.Vzhledem ke konstrukci držáku potom můžete určit

pozici tzv.„stěnové patice“.

Jakmile jste si jisti místem pro pozici vaší televize astěnové patice, vezměte„stěnovou

patici“ (díl držáku sloužící pro připevnění kvaší zdi) aspomocí vodováhy vyměřte jeho

přesnou pozici na zdi. Vjeho otvoru, nebo otvorech tužkou na zeď zakreslete pozici

pro kotvící šrouby do zdi (B). Jejich počet je uvětšiny typů držáků libovolný (čím více

tím lépe), většinou však stačí max. 6 ukotvení.

Vezmětevrtačku avyvrtejteotvory dostatečně hluboké aširoképroumístěníhmoždin-

ky. Zatlučte hmoždinku do zdi aujistěte se ojejím úplném zapuštění do zdi apevnosti

jakou ve zdi sama drží. (Pokud velmi lehce vypadává, je možné, že vyvrtaná díra je

příliš velká akotvící šroub nebude ve zdi dostatečně držet – proto vrtání opakujte

vrtákem sodpovídajícím průměrem vjiném místě)

Uchopte stěnovou patici apřiložte ji na požadované místo. Přišroubujte ji kotvícími

šrouby ke zdi ašrouby dostatečně utáhněte. Tímto je uchycení stěnové patice ke

zdi dokončeno.

POZN.: Nedoporučujeme instalovat držák přímo na sádrokartonové příčky.Vpřípadě,

žeipřestona instalaci trváte,doporučujemese nejdříve poradit se stavebním odborní-

kem. Dále musíte použít vyhledávač sloupků aspeciální hmoždinky do sádrokartonu.

Vpřípadě že šířka rozmístění nosných sloupků sádrokartonové zdi je větší než šířka

stěnové patice, snažte se uchytit stěnovou patici vjejím středu pomocí samořezného

šroubu do tohoto kovového sloupku.

Připevnění televize:

Druhou částdržáku, tzv.“ lyžinu“

je nutno připevnit ktelevizi.

Před instalací doporučujeme

si prázdnou lyžinu nejdříve vzít

azkusit ji vpravit do již připev-

něné stěnové patice. Tímto si

vyzkoušíte, na jakém principu

je možné televizi do držáku na

stěně připevnit či naopak ze

stěny odebrat.

Před připevněním lyžiny si nej-

dříve ověřte, pro jaký průměr

připevňovacích šroubků jsou

montážní otvory na zadní stra-

ně televizoru připraveny (větši-

nou se jedná oprůměry 4, 5, 6

nebo 8 mm – tyto připevňovací

šroubky jsou součástí balení,

není-li tomu jinak). Připevňo-

vací šroubky jsou dodávány ve dvou délkách. Pro zvolení správné délky šroubku

zkuste šroubek do montážního otvoru zašroubovat tak, aby zbývala rezerva 3-5mm

(POZOR: nikdy nedotahujte silou – může dojít kpoškození vaší televize). Pokud zbývá

více místa, je třeba použít při instalaci více. Pro zajištění maximální nosnosti držáku

azabránění deformace držáku je nutno zvolit vhodné typy připevňovacích šroubků

Návod kinštalácií nástenného držiaku televízora

Upozornenie:

1. Odporúčame, aby tento výrobok bol inštalovaný najmenej dvoma osobami,

zktorých najmenej jedna osoba by mala byť dostatočne fyzicky vybavená pre

prácu sťažkými bremenami atechnicky zručná.

2. Pred inštaláciou si pozorne prečítajte tento návod na použitie apresvedčte

sa, že vmieste požadovaného pripevnenia držiaku sa nenachádzajú žiadne

elektrické káble, plynové či vodovodné trubky.

3. Nezodpovedáme za žiadne škody vzniknuté pri inštalácií, zlou inštaláciou,

alebo následným používaním.

4. Vprípade akýchkoľvek pochybností kontaktujte vášho najbližšieho špeciali-

zovaného predajcu apožiadajte ho opomoc pri inštalácií.

5. Kinštalácií je nevyhnuté použiť bezpečné avhodné náradie.Vopačnom prípade

môže dôjsť kpoškodeniu majetku či zdraviu osôb.

6. Pokiaľ sa chystáte televíziu zo steny zložiť, predtým pre istotu vždy odpojte

všetky prívodné káble.

7. Pokiaľ si nie ste istý nosnosťou vašej steny, vyberte pre inštaláciu iné miesto,

alebo nosnosť apevnosť steny zvýšte stavebnou úpravou.

8. Výrobok je možno inštalovať iba pre ploché televízie alebo televízie obsahujúce

montážne otvory adisponujú plochou zadnou stenou. Pre uistenie že tento

držiak je použiteľný pre Váš typ TV vyhľadajte kompatibilný držiak kvašej TV

na adrese www.emos.eu/DRTV

Náradie potrebné kinštalácií (nie je súčasťou balenia):

Krížový skrutkovač

Elektrická alebo ručná vŕtačka

Vrták spriemerom 10 mm (do betónu, či dreva podľa potreby)

Hmoždinky do sadrokartónu či drevo triesky (podľa potreby)

Tužka

Vodováha (pokiaľ nie je súčasťou balenia)

Súčasť balenia:

Obrázok Typ inštalačného materiálu Počet

kusov

AHmoždinka 10/50mm 4

BKotviaca skrutka do steny

8/63mm 4

CMagnetická vodováha 1

DPripevňujúca skrutka 4/12mm 4

EPripevňujúca skrutka 4/22mm 4

HPripevňujúca skrutka 6/12mm 4

IPripevňujúca skrutka 6/22mm 4

J Pripevňujúca skrutka 8/15mm 4

KPripevňujúca skrutka 8/30mm 4

LPodložky pre skrutky

4,5/10mm 4

NPodložky pre skrutky

6,3/14mm 4

OImbusový kľúč 1

Pred každou inštaláciou vyberte celý obsah balenia apozorne si rozložte jeho

jednotlivé časti.V inštalačnej sade sú dodávané hmoždinky, ktoré sú určené iba ako

demonštratívna vzorka. Výrazne odporúčame zakúpiť a následne použiť kvalitné

značkové hmoždinky, v najbližšom elektroinštalačnom či stavebnom obchode. Len

takto môžeme garantovať udávanú maximálnu nosnosť držiaku.

Nákres:

Lyžina držiaku

Stenová pätica

Upevnenie stenovej pätice:

Pozorne zvážte umiestenie vašej obrazovky, kupevneniu držiaku je nutné vŕtanie

do steny. Je dobré zistiť pozíciu montážnych otvorov na zadnej strane vášho te-

levízora aich približnú pozíciu označiť na stenu. Vzhľadom ku konštrukcii držiaku

potom môžete určiť pozíciu tzv.„stenovej pätice“.

Ako náhle ste si istý miestom pre pozíciu vašej televízie astenovej pätice, vezmite

„stenovú päticu“ (diel držiaku slúžiaci pre pripevnenie kvašej stene) aspomocou

vodováhy vymerajte jeho presnú pozíciu na stene. Vjeho otvore, alebo otvoroch

tužkou na stenu zakreslite pozíciu pre kotviace skrutky do steny (B). Ich počet je

uväčšiny typov držiakov ľubovoľný (čím viac tým lepšie), väčšinou však stačia

maximálne 6 ukotvenia.

Vezmite vŕtačku avyvŕtajte otvory dostatočne hlboké aširoké pre umiestenie

hmoždinky. Zatlčte hmoždinku do steny auistite sa ojej úplnom zapustení do

steny apevnosti akú vstene sama drží. (Pokiaľ veľmi ľahko vypadáva, je možné, že

vyvŕtaná diera je príliš veľká akotviaca skrutka nebude vstene dostatočne držať

– preto vŕtanie opakujte vrtákom sodpovedajúcim priemerom vinom mieste).

Uchopte stenovú päticu apriložte ju na požadované miesto. Priskrutkujte ju

kotviacimi skrutkami kstene askrutky dostatočne utiahnite. Týmto je uchytenie

stenovej pätice kstene dokončené.

POZNÁMKA: Neodporúčame inštalovať držiak priamo na sadrokartónové priečky.

Vprípade, že aj tak na inštalácií trváte, odporúčame sa najskôr poradiť so stavebným

odborníkom. Ďalej musíte použiť vyhľadávač stĺpikov ašpeciálne hmoždinky do

sadrokartónu. Vprípade, že šírka rozmiestenia nosných stĺpikov sadrokartónovej

stene je väčšia než šírka stenovej pätice, snažte sa uchytiť stenovú päticu vjej

strede pomocou samoreznej skrutky do tohto kovového stĺpika.

Pripevnenie televízie:

Druhá časť držiaku, tzv.“ lyžinu“ je nutné pripevniť ktelevízií. Pred inštaláciou

odporúčame si prázdnu lyžinu najskôr vziať askúsiť ju vložiť do už pripevnenej

stenovej pätice.Týmto si vyskúšajte, na akom princípe je možné televíziu do držiaku

na stene pripevniť či naopak zo steny odobrať.

Pred pripevnením lyžiny si najskôr overte, pre aký priemer pripevňovacích skrutiek

sú montážne otvory na zadnej strane televízora pripravené (väčšinou sa jedná

opriemery 4, 5, 6 alebo 8 mm – tieto pripevňovacie skrutky sú súčasťou balenia,

ak tomu nie je inak). Pripevňovacie skrutky sú dodávané vdvoch dĺžkach. Pre

zvolenie správnej dĺžky skrutiek skúste skrutku do montážneho otvoru zaskrutkovať

tak, aby ostávala rezerva 3-5 mm (POZOR: nikdy nedoťahujte silou – môže dôjsť

kpoškodenie vašej televízie).

Pokiaľ ostáva viac miesta,

je treba použiť pri inštalácií

viac podložiek. Pre zaistenie

maximálnej nosnosti držiaku

azabráneniu deformácie dr-

žiaku je nutné zvoliť vhodné

typy pripevňovacích skrutiek

tak, aby boli do montážnych

otvorov dostatočne zaskrut-

kované azávit nebol obna-

žený (dochádza kpákovému

efektu na montážny otvor TV

ilyžinu držiaku). Celú lyžinu

pripevnite teraz kvašej TV.

Lyžinu isTV potom nasaďte

do stenovej pätice, ktorú už

máte pripevnenú na stene.

Teraz je nutné lyžinu kstenovej pätici zaxovať. Obe lyžiny je nutné kstenovej

pätici zaxovať skrutkou, ktorá je už vlyžinách pripravená. Po dokončení inštalácie

držiaku môžete skorigovať horizontálnu pozíciu vašej TV pomocou mechanizmu

horizontálnej korekcie na zadnej stene stenovej pätice. Mechanizmus je zaistený

imbusovými skrutkami, ktoré je pre vykonanie korekcie nutné uvoľniť, TV nastaviť

do požadovanej pozície aopäť skrutky pritiahnuť. Vprípade budúcej potreby

zrovnať horizontálnu pozíciu vašej TV môžete tieto skrutky povoliť, nastaviť

požadovanú pozíciu vašej TV aopäť ich pritiahnúť podľa potreby.

Manipulácia

sdržiakom:

Pri naklápaní, rotácií, či ho-

rizontálnej korekcii držiaku

postupujte opatrne, tak aby ste

nepoškodili váš televízor. Vprí-

pade potreby naklonenia vašej

TV uvoľnite imbusové skrutky

na zadne strane stenovej pä-

tice pomocou imbusového

kľúča, ktorý je súčasťou balenia.

Uchopte vašu TV po stranách

oboma rukami amiernym ťa-

hom nakloňte. Vami vybranú

pozíciu zaistite opäť pomocou

imbusového kľúča. V prípade,

že budete chcieť TV nakloniť

späť alebo nastaviť do inej pozície

najskôr na zadnej strane stenovej pätice imbusovým kľúčom mierne uvoľnite skrutky,

nastavteTV aopäť vybranú pozíciu zaistite skrutkami na zadnej strane stenovej pätice

pomocou imbusového kľúča.

Nevyhadzujte výrobok po skončení životnosti ako netriedený komunálny odpad,

použite zberné miesta triedeného odpadu. Správnou likvidáciou produktu zabránite

negatívnym vplyvom na ľudské zdravie aživotné prostredie. Recyklácia materiálov

prispieva kochrane porodných zdrojov. Viac informácií orecyklácií tohto produktu

Vám poskytne obecný úrad, organizácia pre spracovanie domového odpadu alebo

predajné miesto, kde ste produkt zakúpili.

Prehlasujeme na svoju výlučnú zodpovednosť, že následné označené zariadenie

GAMMA 600Ultra na základe jeho koncepcie akonštrukcie, rovnako ako nami do

obehu uvedené prevedenie, je vzhode so základnými požiadavkami aďalšími

príslušnými ustanoveniami nariadenia vlády. Pri nami neodsouhlasených zmenách

zariadení stráca toto prehlásenie svoju platnosť.

6 7

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

Instrukcja montażu ściennego uchwytu TV

Uwaga:

1. Zalecamy, żeby ten wyrób był instalowany przez co najmniej dwie osoby, zktó-

rych przynajmniej jedna powinna mieć dostateczne predyspozycje zyczne do

pracy zciężkimi przedmiotami iposiadać pewne przygotowanie techniczne.

2. Przed instalacją prosimy uważnie przeczytać tę instrukcję użytkowania ispra-

wdzić, czy w miejscu planowanego umocowania uchwytu nie ma żadnych

przewodów elektrycznych albo rur gazowych, czy wodociągowych.

3. Nie odpowiadamy za żadne szkody powstałe przy instalacji, błędną instalację

albo późniejsze użytkowanie wyrobu.

4. W razie jakichkolwiek wątpliwości prosimy skontaktować się zWaszym najbliżs-

zym sprzedawcą ipoprosić go opomoc przy instalacji.

5. Przy instalacji konieczne jestkorzystanie zbezpiecznychiodpowiednich narzędzi.

W przeciwnym razie może dojść do strat materialnych oraz skutków zdrowotnych

uosób.

6. Przed ewentualnym zdejmowaniem telewizora zuchwytu należy dla bezpiec-

zeństwa odłączyć wcześniej wszystkie przewody elektryczne.

7. Jeżeli nie jesteście pewni nośności swojej ściany, to raczej wybierzcie do instalacji

inne miejsce albo wzmocnijcie wybraną ścianę metodami budowlanymi.

8. Wyrób nadajesię wyłączniedo współpracy zpłaskimi odbiornikami telewizyjnymi

albo odbiornikami, których płaska tylna ścianka jest wyposażona w otwory

montażowe. Po upewnieniu się, że uchwyt jest przystosowany do Państwa

odbiornika TV, dobieramy kompatybilny typ pod adresem www.emos.eu/DRTV

Narzędzia niezbędne do instalacji

(nie wchodzą w skład kompletu):

Wkrętak krzyżakowy

Wiertarka elektryczna lub ręczna

Wiertło ośrednicy 10 mm (do betonu albo do drewna, zależnie od potrzeb)

Kołki rozporowe do karton gipsu albo płyty wiórowej (zależnie od potrzeb)

Mazak

Poziomica (jeżeli nie jest częścią kompletu)

Zawartość opakowania:

Rysunek Typ materiału instalacyjnego Ilość

sztuk

AKołek rozporowy 10/50mm 4

BŚruba kotwiąca do muru

8/63mm 4

CPoziomica magnetyczna 1

DŚruba mocująca 4/12mm 4

EŚruba mocująca 4/22mm 4

HŚruba mocująca 6/12mm 4

IŚruba mocująca 6/22mm 4

JŚruba mocująca 8/15mm 4

KŚruba mocująca 8/30mm 4

LPodkładki pod śruby 4,5/10mm 4

NPodkładki pod śruby 6,3/14mm 4

OKlucz imbusowy 1

Przed każdą instalacją należy wyjąć wszystko zopakowania i starannie ułożyć

wszystkie elementy. W komplecie instalacyjnym są dostarczone kołki rozporowe,

które stanowią wyłącznie próbką informacyjną. Zdecydowanie zalecamy zakupi-

enie, a następnie zastosowanie wysokiej jakości, markowych kołków rozporowych

z najbliższego sklepu elektroinstalacyjnego albo sklepu z materiałami budowla-

nymi. Tylko w taki sposób możemy zapewnić osiągnięcie podanej, maksymalnej

nośności uchwytu.

Rysunek:

Płoza uchwytu

Uchwyt naścienny

Zamocowanie uchwytu do ściany:

Starannie analizujemy lokalizację telewizora, ponieważ umocowanie uchwytu

wymaga wiercenia otworów w ścianie.Trzeba dokładnie ustalić miejsce otworów

montażowych na tylnej ściance Waszego telewizora, aich przybliżone położenie

oznaczyć na ścianie. Zuwzględnieniem konstrukcji uchwytu będzie można teraz

określić położenie tzw.„uchwytu naściennego“.

Jeżeli miejsce na telewizor iuchwyt jest już odpowiednio wybrane, bierzemy

„uchwyt naścienny“ (część uchwytu przeznaczoną do przymocowania do ściany)

iza pomocą poziomicy dokładnie ustalamy jej położenie na ścianie. Korzystając

zjej otworów za pomocą mazaka zaznaczamy na ścianie miejsce wkręcenia śrub

kotwiących uchwyt do ściany (B). Ich liczba dla większości typów uchwytów nie jest

dokładnie określana (im więcej, tym lepiej), najczęściej wystarczają maksymalnie

6 punkty zamocowania.

Bierzemy wiertarkę iwykonujemy otwory odostatecznej głębokości iśrednicy do

umieszczenia kołków rozporowych. Wbijamy kołki rozporowe w mur, sprawdzamy

czy w całości weszły w ścianę, iczy mocno trzymają się w murze. (Jeżeli można je

łatwo wyjąć, to oznacza, że wywiercony otwór jest zbyt duży iśruba kotwiąca nie

będzie dość mocno osadzona w ścianie – dlatego wiercenie należy powtórzyć w

innym miejscu zużyciem wiertła owłaściwej średnicy).

Chwytamy uchwyt naścienny iprzykładamy go w wybranym miejscu. Przykręcamy

go śrubami kotwiącymi do ściany imocno je dokręcamy. Teraz uchwyt naścienny

jest już zamocowany na ścianie.

UWAGA: Nie polecamy instalowania uchwytu bezpośrednio na kartonowo gip-

sowych ściankach działowych. W przypadku, gdy taka instalacja jest konieczna,

zalecamy wcześniejszą konsultację ze specjalistą w zakresie budownictwa.

Ponadto musimy skorzystać zurządzenia do lokalizowania słupków ispecjalnych

kołków rozporowych do płyt kartonowo gipsowych.W przypadku, gdy szerokość

rozmieszczenia słupków nośnych w ściance kartonowo gipsowej będzie większa

od szerokości uchwytu naściennego, to staramy się zamocować środek uchwytu

naściennego za pomocą wkręta samogwintującego do tego metalowego słupka.

Zamocowanie telewizora:

Drugą część uchwytu, tzw.“ płozę“ trzeba przymocować do telewizora. Przed

instalacją zalecamy wziąć najpierw samą płozę ispróbować ją wsunąć w przymo-

cowany już uchwyt naścienny. W ten

sposób sprawdzimy, na jakiej zasadzie

wkłada się telewizor w uchwyt przy-

mocowany do ściany, iprzeciwnie jak

się go zdejmuje zuchwytu na ścianie.

Przed przymocowaniem płozy należy

najpierw sprawdzić, do jakiej średnicy

wkrętów mocujących są przygotowane

otwory montażowe w tylnej ściance

odbiornika telewizyjnego (najczęściej

są to średnice 4, 5, 6 albo 8 mm – ta-

kie wkręty mocujące znajdują się w

komplecie, jeżeli nie przewidziano

inaczej). Wkręty do mocowania są

dostarczane odwóch długościach. Żeby dobrać odpowiednią długość wkręta

próbujemy wkręcić go do otworu montażowego tak, aby wystawał na około

3-5 mm (UWAGA: nigdy nie wkręcamy wkręta na siłę – mogłoby to doprowadzić

do uszkodzenia telewizora). Jeżeli pozostaje za dużo miejsca, to przy instalacji

korzystamy zwiększej ilości. Żeby maksymalnie wykorzystać nośność uchwytu

izapobiec jego deformacji należy dobrać odpowiedni typ wkrętów mocujących

tak, aby były dostatecznie głęboko wkręcone w otwory montażowe, agwint nie

był widoczny (powstaje tu dźwignia między otworem montażowym w odbiorniku

TV ipłozą uchwytu). Całą płozę przymocowujemy teraz do swojego odbiornika

TV. Płozę iodbiornikTV wkładamy później do uchwytu naściennego, który jest już

przymocowany do ściany. Teraz płozę trzeba zablokować w uchwycie naściennym.

Obie płozy trzeba zablokować w uchwycie naściennym za pomocą śrub, które są

w tym celu przygotowane w płozach. Po zakończeniu instalacji uchwytu można

skorygować poziome ustawienie swojego odbiornika TV za pomocą mechanizmu

korekcji poziomej, który znajduje się ztyłu uchwytu naściennego. Mechanizm jest

zablokowany śrubami imbusowymi, które w celu wykonania korekty należy poluzo-

wać, odbiornikTV ustawić w wymaganym położeniu iponownie dokręcić te śruby.

W przyszłości, po ponownym odkręceniu tych śrub, w razie potrzeby można

skorygować poziomą pozycję swojego odbiornika TV.

Manipulowanie

podstawą:

Przy pochylaniu, obracaniu,

albo korekcji uchwytu w po-

ziomie należy zachować ost-

rożność tak, aby nie uszkodzić

swojego telewizora. W razie

konieczności pochylenia swo-

jego odbiornika TV odkręcamy

śruby imbusowe na tylnej ści-

ane uchwytu naściennego za

pomocą klucza imbusowego,

który znajduje się w kom-

plecie. Chwytamy odbiornik

TV z boków obiema rękami

iprzechylamy go za pomocą

lekkiego pociągnięcia. W wybranej przez siebie pozycji blokujemy go ponownie

za pomocą klucza imbusowego. W przypadku, gdy trzeba będzie przechylić od-

biornikt TV zpowrotem albo ustawić go w innej pozycji, należy najpierw na tylnej

ściance uchwytu naściennego za pomocą klucza imbusowego lekko poluzować

śruby, ustawić odbiornik TV izablokować go w tej pozycji śrubami na tylnej ściance

uchwytu naściennego za pomocą klucza imbusowego.

Po zakończeniu okresu eksploatacji tego urządzenia nie wolno go wyrzucić, jako

niesortowany odpad komunalny, należy skorzystać z punktów gromadzących

odpady sortowane. Poprawnie likwidując ten produktu zapobiegamy negaty-

wnym wpływom na ludzkie zdroje i środowisko naturalne. Recykling materiałów

przyczynia się do ochrony źródeł naturalnych. Więcej informacji o recyklingu

tego produktu udzieli Państwu Urząd Gminy, rmy zajmujące się przetwarzaniem

odpadów domowych albo sklep, w którym produkt został zakupiony.

Oświadczamy na naszą wyłączną odpowiedzialność, że urządzenie oznaczone,

jako GAMMA 600Ultra na podstawie jego koncepcji i konstrukcji tak samo, jak

jego wykonanie wprowadzone przez nas na rynek jest zgodne z podstawowymi

wymaganiami i innymi właściwymi postanowieniami przepisów prawnych. Przy

wprowadzeniu nie zatwierdzonych przez nas zmian w tym urządzeniu powyższe

oświadczenie przestaje obowiązywać.

TV-készülék fali tartójának szerelési útmutatója

Figyelmeztetés:

1. Javasoljuk, hogy atermék felszerelését legalább két személy végezze, és lega-

lább az egyikük legyen zikailag alkalmas nehéz terhekkel végzett munkára

és rendelkezzen műszaki ismeretekkel.

2. Szerelés előtt olvassa el gyelmesen ezt az útmutatót és győződjön meg

róla, hogy atartó tervezett rögzítési helyén nincsenek elektromos, gáz- vagy

vízvezetékek.

3. Nem vállalunk felelősséget aszerelés közbeni, hibás szerelés vagy azt követő

használat által okozott károkért.

4. Bármilyen kétség esetén vegye fel akapcsolatot alegközelebbi szaküzlettel

és kérjen tőlük segítséget afelszereléshez.

5. Aszereléshez megfelelő és biztonságos szerszámokat használjon. Ellenkező

esetben anyagi kár vagy személyi sérülés keletkezhet.

6. Ha le szeretné venni aTV-készüléket afalról, abiztonság kedvéért előbb húzza

ki az összes csatlakozó kábelt.

7. Amennyiben nem biztos afal teherbírásában, afelszereléshez válasszon másik

helyet, vagy építészeti megoldásokkal növelje afal teherbírását és szilárdságát.

8. Atermék csak síkképernyős, vagy lapos hátlappal és szerelőnyílásokkal ellátott

TV-készülékekhez használható. Annak érdekében, hogy meggyőződjön róla,

alkalmas-e ez atartó az Ön TV-készülékéhez, keresse meg az ÖnTV-készülékével

kompatibilis tartót awww.emos.eu/DRTV honlapon.

Aszereléshez szükséges eszközök

(nem részei acsomagnak):

Kereszt csavarhúzó

Elektromos vagy kézi fúró

10 mm-es átmérőjű fúrófej (betonhoz vagy fához, szükség szerint)

Tiplik gipszkartonhoz vagy faforgácslaphoz (szükség szerint)

Ceruza

Vízmérték (ha nincs acsomagban)

Acsomag tartalma:

Kép A szerelési anyag típusa Darab-

szám

A10/50mm tipli 4

B8/63mm horgonycsavar falba 4

C Mágneses vízmérték 1

D4/12mm rögzítőcsavar 4

E4/22mm rögzítőcsavar 4

H6/12mm rögzítőcsavar 4

I6/22mm rögzítőcsavar 4

J8/15mm rögzítőcsavar 4

K8/30mm rögzítőcsavar 4

L4,5/10mm csavar alátétek 4

N6,3/14mm csavar alátétek 4

OImbusz kulcs 1

Minden szerelés előtt vegye ki acsomag teljes tartalmát és gondosan pakolja

szét az egyes alkatrészeket. A szerelési csomagban található tiplik, csak mintaként

szolgálnak. Kiemelten ajánljuk a minőséges, márkás tiplik vásárlását a legközele-

bbi barkács vagy építkezési kereskedelmi üzletben. Csak így tudjuk garantálni a

megadott maximális terhelést.

8 9

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

Navodila za instalacijo stenskega držala televizorja

SLO

Opozorilo:

1. Priporočamo, da ta izdelek instalirata najmanj dve osebi, od katerih naj bi

najmanj ena oseba bila zično zadostno sposobna za delo stežkimi bremeni

in tehnično spretna.

2. Pred instalacijo natančno preberite ta navodila za uporabo in preverite, da se

na mestu želene pritrditve držala ni nobenih električnih kablov, plinskih ali

vodovodnih cevi.

3. Ne odgovarjamo za nobene škode, nastale med instalacijo, znapačno instala-

cijo, ali nadaljnjo uporabo.

4. Vprimeru kakršnihkoli pomislekov kontaktirajte svojega najbližjega specia-

liziranega prodajalca in zaprosite ga za pomoč zinstalacijo.

5. Za instalacijo je nujno uporabiti varno in primerno orodje. Vnasprotnem

primeru lahko pride do poškodovanja premoženja ali ogrožanja zdravja oseb.

6. Če želite televizijo iz stene sneti, vedno najprej izključite vse dovodne kable.

7. Če niste prepričani glede nosilnosti svoje stene, izberite za instalacijo drugo

mesto, ali pa nosilnost in trdnost stene povečajte zgradbeno spremembo.

8. Izdelek je možno instalirati le za ploske televizorje ali televizorje, ki imajo mon-

tažne odprtine in imajo na voljo plosko zadnjo steno. Da se boste prepričali, ali

je ta držalo uporabno za Vaš tipTV, poiščite kompatibilno držalo ksvojemuTV

na naslovu www.emos.eu/DRTV

Orodje potrebno za instalacijo (ni del dobave):

Križni izvijač

Električni ali ročni vrtalnik

Sveder premer 10 mm (za beton, ali les po potrebi)

Zidni vložki za mavčne plošče ali iverne plošče (po potrebi)

Svinčnik

Vodna tehtnica (vkolikor ni del dobave)

Del dobave:

Slika Tip instalacijskega materiala Število

kosov

AZidni vložek 10/50mm 4

BSidrni vijak v steno 8/63mm 4

CMagnetska vodna tehtnica 1

DPritrdilni vijak 4/12mm 4

EPritrdilni vijak 4/22mm 4

HPritrdilni vijak 6/12mm 4

IPritrdilni vijak 6/22mm 4

JPritrdilni vijak 8/15mm 4

KPritrdilni vijak 8/30mm 4

LPodložke za vijake 4,5/10mm 4

NPodložke za vijake 6,3/14mm 4

OImbus ključ 1

Pred vsako instalacijo vzemite ven celo vsebino dobave in pazljivo razložite njene

posamezne dele.V inštalacijskem setu so dobavljeni stenski vložki, ki so le demon-

strativni vzorec. Priporočamo, da kupite in nato uporabite kakovostne stenske

vložke priznane znamke v najbližji trgovini z elektroinštalacijskim ali gradbenim

materialom. Le tako lahko garantiramo navedeno največjo nosilnost držala.

Skica:

Tirnica držala

Stenski nosilec

Pritrditev stenskega nosilca:

Pazljivo premislite namestitev svojega zaslona, za pritrditev držala je potrebno vrtanje

vsteno. Dobro je ugotoviti pozicijo montažnih odprtin na zadnji strani vašega tele-

vizorja in njihovo približno pozicijo označiti na steno. Glede na konstrukcijo držala

potem lahko določite pozicijo t. i. „stenskega nosilca“.

Ko ste prepričani zmestom pozicije svoje televizije in stenskega nosilca, vzemite

„stenski nosilec“ (del držala, ki služi za pritrditev na vašo steno) in spomočjo

vodne tehtnice izmerite njegovo natančno pozicijo na steni. Vnjegovi odprtini,

ali odprtinah narišite na steno ssvinčnikom pozicijo za sidrne vijake vsteno (B).

Število le teh je pri večini tipov držal poljubno (čim več, tem boljše), večinoma pa

zadostujejo največ 6 sidranja.

Vzemite vrtalnik in izvrtajte zadostno globoke in široke odprtine za namestitev

stenskega vložka. Stenski vložek zabijte vsteno in preverite, ali je popolnoma porinjen

vsteno in skakšno trdnostjo drži sam vsteni. (Če zelo zlahka izpade, je mogoče, da je

izvrtana odprtina prevelika in sidrni vijak ne bo vsteni zadostno držal – zato ponovite

vrtanje ssvedrom ustreznega premera na drugem mestu).

Primite stenski nosilec in priložite ga na želeno mesto. Privijte ga ssidrnimi vijaki kste-

ni in vijake zadostno privijte. Stem je pritrditev stenskega nosilca na steno končana.

OPOMBA: Instalirati držala neposredno na mavčno pregradno steno ni priporočljivo.

Vprimeru, da kljub temu vztrajate pri instalaciji, priporočamo, da se najprej posve-

tujete zgradbenim strokovnjakom. Poleg tega morate uporabiti iskalnik stebrov

in posebne stenske vložke za mavčne plošče. Vprimeru, da je širina razmestitve

nosilnih stebrov mavčne stene večja, kot širina stenskega nosilca, poskusite pritrditi

stenski nosilec na njegovi sredini spomočjo samoreznega vijaka vta kovinski steber.

Pritrditev

televizorja:

Drugi del držala t.i. “ tirnico“ je

treba pritrditi ktelevizorju. Pred

instalacijo priporočamo prazno

tirnico najprej vzeti in jo vstaviti

vže pritrjeni stenski nosilec.

Stem boste poskusili, na kakš-

nem principu je možno pritrditi

televizor vdržalo na steni ali pa

ga iz stene sneti.

Pred pritrditvijo tirnice najprej

preverite, za kakšen premer pri-

trdilnih vijakov so montažne

odprtine na zadnji strani televi-

zorja pripravljene (večinoma gre

za premere 4, 5, 6 ali 8 mm – ti

pritrdilni vijaki so del dobave, če ni drugače). Pritrdilni vijaki so dobavljeni vdveh

dolžinah. Za izbiro pravilne dolžine vijaka poskusite vijak priviti vmontažno odprtino

tako, da ostane rezerva 3-5 mm (POZOR: nikoli ne privijajte premočno – lahko pride

do poškodovanja vašega televizorja). Če ostane več mesta, je treba za instalacijo

uporabiti več podložk. Za zagotovitev maksimalne nosilnosti držala in preprečitev

deformacije držala je treba izbrati ustrezne tipe pritrdilnih vijakov, da bodo zadostno

priviti vmontažne odprtine in navoj ne bo viden (prihaja do vzvodnega učinka

na montažno odprtino TV-ja in tirnico držala). Celo tirnico zdaj pritrdite kvašemu

TV. Tirnico skupaj sTV nato nataknite na stenski nosilec, ki ga že imate pritrjen na

steni. Obe tirnici je treba kstenskemu nosilcu pritrditi zvijakom, ki je vtirnicah že

pripravljen. Po koncu instalacije držala lahko korigirate horizontalen položaj vašega

Rajz:

A tartó sínje

Fali foglalat

Afali foglalat rögzítése:

Alaposan mérlegelje aképernyő elhelyezését, atartó rögzítéséhez ki kell fúrni afalat.

Ajánlatos felmérni aTV-készüléke hátoldalán levő szerelőnyílások elhelyezkedését

és azok megközelítőleges helyzetét megjelölni afalon. Atartó szerkezetére való

tekintettel ezután meghatározhatja az ún. "fali foglalat" helyét.

Ha biztosan eldöntötte aTV-készülék és afali foglalat helyét, fogja a"fali foglalatot"

(atartónak afalhoz való rögzítésre szolgáló része) és vízmérték segítségével mérje

ki apontos helyét afalon. Anyílásán vagy nyílásain keresztül jelölje meg ceruzával

afalon ahorgonycsavarok helyét (B). Ezek száma atartók többségénél tetszőleges

(minél több, annál jobb), de többnyire elegendő maximum 6 rögzítés.

Fogja afúrót és fúrjon ki atipliknek megfelelő mélységű és méretű lyukakat. Nyomja

be atiplit afalba és győződjön meg róla, hogy teljesen bement-e afalba és kellően

szilárdan tart-e. (Ha túl könnyen kijön, lehet, hogy túl nagy akifúrt lyuk és ahorgo-

nycsavar nem fog megfelelően tartani afalban – ezért afúrást ismételje meg olyan

fúrófejjel, melynek megfelel az átmérője, de másik helyen.).

Fogja meg afali foglalatot és tegye akívánt helyre. Ahorgonycsavarokkal csava-

rozza afalhoz és alaposan húzza meg acsavarokat. Ezzel afali foglalat rögzítése

befejeződött.

MEGJEGYZÉS: Nem javasoljuk, hogy atartót közvetlenül gipszkarton válaszfalra sze-

relje. Amennyiben mégis ragaszkodik afelszereléshez, javasoljuk, hogy előbb kérjen

tanácsot építész szakembertől. Továbbá oszlopkeresőt és speciális, gipszkartonhoz

való tipliket kell használnia. Amennyiben agipszkarton fal vázoszlopainak távolsága

nagyobb, mint afali foglalat szélessége, próbálja meg afali foglalatot aközepénél

önfúró csavarral ebbe afémoszlopba rögzíteni.

ATV-készülék

rögzítése:

Atartó másik részét, az ún. "sínt"

aTV-készülékhez kell rögzíteni.

Afelszerelés előtt javasoljuk,

hogy fogja az üres sínt és próbálja

meg beilleszteni az előkészített

fali foglalatba. Ezzel kipróbálha-

tja, milyen módon lehet aTV-

-készüléket afalon levő tartóhoz

rögzíteni vagy afalról levenni.

Asín rögzítése előtt ellenőrizze,

mekkora rögzítőcsavarokra van-

nak méretezve aTV-készülék

hátlapján levő szerelőnyílások

(többnyire 4, 5, 6 vagy 8 mm-es

átmérőkről van szó – ezek arö-

gzítőcsavarok acsomag részét

képezik, de nem mindig). Arögzítőcsavarokat kétféle hosszúságban szállítjuk.

Amegfelelő csavarhosszúság megválasztásához kísérelje meg acsavart becsavarozni

aszerelőnyílásba úgy, hogy 3-5 mm maradjon fenn (VIGYÁZAT: soha ne húzza meg

erősen – kárt okozhat aTV-készülékében). Ha több hely marad, afelszereléskor több

alátétet. Atartó maximális teherbírásának biztosítása és adeformálódás elkerülése

érdekében amegfelelő típusú rögzítőcsavarokat kell választani, úgy, hogy megfe-

lelően bele lehessen őket csavarozni aszerelőnyílásokba és és amenet ne legyen

csupaszon (húzóhatás lép fel aTV szerelőnyílására és atartó sínjére). Az egész tartó

sínt most rögzítse aTV készülékéhez. A tartó sínt és aTV készüléket is helyezze

be afali foglaltba, amely már afallba van rögzítve. Mindkét tartó sínt szükséges

csavarral afali foglalatba rögzíteni, amely már elő van készítve atartó sínekben.

Atartó szerelésének befejezése után korrigálhatja aTV készülék horizontális pozí-

cióját afali foglalat hátoldalán található horizontális korrekció mechanizmusával. Ez

amechanizmus imbusz csavarokkal van rögzítve, melyeket akorrekció előtt meg

kell lazítani, ez után aTV készüléket állítsa amegfelelő pozícióba és acsavarokat újra

húzza meg. Abban az esetben, ha szükség lenne újra beállítani ahorizontális pozíciót

az Ön TV készülékén, csak lazítson acsavarokon, állítsa be, majd húzza be azokat.

Atartó kezelése:

Atartó billentése, forgatása

vagy vízszintes irányú korrek-

ciója során járjon el óvatosan,

nehogy kárt tegyen aTV-kés-

zülékében. Abban az esetben,

ha szükséges aTV készülék

billentése, engedje ki az im-

busz csavarokat afali foglalat

hátoldalán az imbuszkulcs

segítségével (acsomagolás

része). Két kézzel fogja meg aTV

készüléket mindkét oldalán és

gyenge húzással döntse meg.

Az Ön által választot pozíciót

rögzítse újra imbusz kulccsal.

Abban az esetben, ha aTV

készülékét vissza szeretné dönteni, vagy más pozícióba szeretné helyezni, minden

esetben először afali foglalat hátoldalán lévő csavarokon imbusz kulccsal lazítson,

állítsa be amegfelelő pozíciót és újra húzza meg acsavarokat.

A készüléket élettartamának lejárta után ne dobja a vegyes háztartási hulladék

közé, használja a szelektív hulladékgyűjtő helyeket. A termék megfelelő megse-

mmisítésének biztosításával hozzájárul a környezetet és az emberi egészséget

károsító hatások elleni védekezéshez. Az anyagok újrafeldolgozásával megőrizhetők

természeti erőforrásaink. A termék újrafeldolgozásáról részletesen tájékozódhat a

települési önkormányzatnál, a helyi hulladék feldolgozónál, vagy a boltban, ahol

a terméket vásárolta.

Kizárólagos felelősséget vállalunk azért, hogy az GAMMA 600Ultra jelű készülék

koncepciója és szerkezete, valamint az általunk forgalmazott kivitelezése öss-

zhangban van a kormányrendelet alapkövetelményeivel és további vonatkozó

rendelkezéseivel. A készülék velünk nem egyeztetett bármiféle módosítása esetén

fenti kijelentésünk érvényét veszti.

10 11

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

Anleitung zur Installation des TV-Wandhalters

Hinweis:

1. Wir empfehlen, dass diesen Halter mindestens zwei Personen installieren.

Eine Person sollte ausreichend physische Kräfte für die Arbeit mit schweren

Gegenständen haben und technisch geschickt sein.

2. Vor der Installation aufmerksam diese Anleitung lesen und davon überzeugen,

dass an der Stelle, an welcher der Halter befestigt werden soll, keine elektris-

chen Leitungen, Gas- oder Wasserleitungen führen.

3. Wir haften nicht für Schäden, die bei der Installation, durch falsche Installation

und die nachfolgende Anwendung entstehen.

4. Kontaktieren Sie bei Zweifeln Ihren nächsten Fachverkäufer und bitten Sie ihn

um Unterstützung bei der Installation.

5. Zur Installation sicheres und geeignetesWerkzeug benutzen. Andernfalls kann

Schaden an Besitz oder Gesundheit auftreten.

6. Bevor der Fernseher von der Wand abgenommen werden soll, alle Zu-

führungskabel abtrennen.

7. Bei Unsicherheit über die Tragfähigkeit der Wand für die Installation eine andere

StellewählenoderdieTragfähigkeitundFestigkeitderWandbautechnischerhöhen.

8. Dieses Produkt kann nur mit achen TV oder TV mit Montageönungen und

acher Rückwand installiert werden. Um sich zu überzeugen, ob der Halter

für Ihren TV geeignet ist, den kompatiblen Halter zu IhremTV auf der Adresse

www.emos.eu/DRTV heraussuchen.

Für die Installation erforderliches Werkzeug

(nicht Bestandteil der Packung):

Kreuzschrauber

Elektrische oder manuelle Bohrmaschine

Bohrer mit Durchmesser 10 mm (für Beton, Holz nach Bedarf)

Dübel für Gipskarton oder Holzspanplatte (nach Bedarf)

Bleistift

Wasserwaage (falls nicht Teil der Packung)

Bestandteil der Packung:

Abbildung Typ des Installationsma-

terials

Stüc-

kzahl

ADübel 10/50mm 4

BAnkerschraube für Wand

8/63mm 4

CMagnetische Wasserwaage 1

DBefestigungsschraube 4/12mm 4

EBefestigungsschraube 4/22mm 4

HBefestigungsschraube 6/12mm 4

IBefestigungsschraube 6/22mm 4

JBefestigungsschraube 8/15mm 4

KBefestigungsschraube 8/30mm 4

LUnterlegscheiben für Schrau-

ben 4,5/10mm 4

NUnterlegscheiben für Schrau-

ben 6,3/14mm 4

OInbusschlüssel 1

Vor der Installation den Inhalt aus der Packung nehmen und sorgfältig alle Teile

ausbreiten. Die beigelieferten Dübel im Installierungssatz sind nur als demonstrati-

ves Muster gedacht.Wir empfehlen eindringlich den Einkauf und die nachfolgende

Benutzung von qualitätsgerechten Markendübeln geliefert durch ein Geschäft

mit Elektromaterial oder aus einem Baumarkt. Nur so können wir die angegebene

maximale Trägfähigkeit des Halters garantieren.

Zeichnung:

Halterschiene

Wandsockel

Befestigung des Wandsockels:

Gründlich die Anordnung des Fernsehers erwägen, zur Befestigung des Halters,

muss in die Wand gebohrt werden. Ermitteln Sie die Lage der Montageönungen

an der Rückseite Ihres Fernsehers und markieren Sie diese in etwa an der Wand.

Nach Konstruktion des Halters kann dann die Position des sog. „Wandsockels“

bestimmt werden.

TV spomočjo mehanizma horizontalne korekcije na zadnji steni stenskega držala.

Mehanizem je varovan zimbus vijaki, ki jih je treba za izvedbo korekcije nujno

sprostiti,TV nastaviti vželen položaj in vijake spet priviti.Vprimeru bodoče potrebe

izravnati horizontalni položaj vašegaTV te vijake lahko spet sprostite.

Manipulacija

zdržalom:

Pri nagibanju, rotaciji, ali horizon-

talni korekciji držala postopajte

previdno, da ne boste poško-

dovali svojega televizorja. Vpri-

meru potrebe nagiba vašega TV

sprostite imbus vijake na zadnji

strani stenskega držala spomočjo

imbus ključa, ki je del dobave.

Primite vaš TV na straneh zobe-

ma rokama in zrahlim potegom

naklonite. Položaj, ki ste ga izbrali,

spet zavarujte spomočjo imbus

ključa. Vprimeru, da boste želeli

TV nakloniti nazaj ali nastaviti vdrug položaj najprej na zadnji strani stenskega držala

sprostite rahlo simbus ključem vijake, nastaviteTV in izbran položaj spet zavarujte

zvijaki na zadnji strani stenskega držala spomočjo imbus ključa.

Po zaključitvi življenjske dobe ne mečite izdelke med komunalne odpadke, uporabl-

jajte zbirna mesta za ločene odpadke. S pravilno likvidacijo produkta preprečite ne-

gativne vplive na zdravlje in življenjsko okolje. Reciklaža materialov prispeva k zaščiti

naravnih virov.Več informacij o reciklaži tega produktaVam ponudi občina, organi-

zacija za obdelavanje hišnih odpadkov ali prodajno mesto, kje ste produkt nabavili.

C E izjava o skladnosti

Z vso odgovornostjo izjavljamo, da GAMMA 600Ultra ustreza bistvenim zahtevam

in ciljem zaščite direktive EU. Ta izjava izgubi veljavnost z nepooblaščenim spre-

minjanjem naprave.

Wenn Sie die genaue Stelle für die Anordnung des Fernsehers ausgewählt haben,

den„Wandhalter“ (Teil des Halters, das an derWand befestigt wird) nehmen und mit

Wasserwaage die genaue Position an der Wand ausmessen. In der Önung oder

den Önungen mit Bleistift an der Wand die Lage der Ankerschrauben markieren

(B). Die Anzahl ist bei den meisten Haltern beliebig (umso mehr umso besser),

meist reichen aber 6 Verankerungen.

Mit der Bohrmaschine ausreichend tiefe und breite Löcher für die Dübel bohren.

Die Dübel einschlagen und deren Halt und Festigkeit in der Wand überprüfen.

(Falls sie sehr leicht herausfallen, ist das Loch zu groß und die Ankerschraube wird

nicht ausreichend halten - deshalb wiederholen Sie das Bohren mit dem Bohrer

entsprechenden Durchmessers auf einem anderen Platz).

Den Wandsockel nehmen und an die gewünschte Stelle halten. Den Sockel mit

den Ankerschrauben an die Wand schrauben, die Schrauben fest ziehen. Damit

ist das Befestigen des Sockels an der Wand abgeschlossen.

BEMERKUNG: Die Befestigung des Halters direkt an eine Gipskartontrennwand

wird nicht empfohlen. Wenn Sie dennoch auf eine solche Installation bestehen,

beraten Sie sich zuerst mit einem Baufachmann.Weiter müssen ein Stützensucher

und spezielle Gipskartondübel benutzt werden. Falls der Abstand derTragstützen

größer als die Breite desWandhalters ist, den Wandhalter mit selbstschneidender

Schraube mittig in der Metallstütze befestigen.

Befestigung

des Fernsehers:

Der zweite Teil des Halters, die

sog.„Schiene“ muss am Fernseher

befestigt werden.Vor der Installa-

tion die leere Schiene zuerst am

schon befestigten Wandsockel

ausprobieren. So probieren Sie,

wie derFernseherim Halter an der

Wand befestigt wird und wie er

wieder von derWand genommen

werden kann.

Vor dem Befestigen, den

Durchmesser für die Befesti-

gungsschrauben in den Mon-

tageönungen auf der Rückseite

des Fernsehers kontrollieren

(meist handeltes sich um Durchmesser 4,5, 6,oder 8 mm -die Befestigungsschrauben

sind Bestandteil der Verpackung). Die Befestigungsschrauben werden in zwei Längen

geliefert. Die richtigeSchraubenlänge fürdie Montageönungen so wählen,dass eine

Reserve 3-5 mm bleibt (ACHTUNG: niemals mit Gewalt festziehen, um nicht den Fern-

seher zu beschädigen). Falls mehr Platz bleibt, beim Anbauen mehrere Unterlegschei-

ben. Zur Sicherstellung der maximalen Tragfähigkeit des Halters und Verhinderung

einer Deformation, müssen geeignete Befestigungsschrauben gewählt werden, die

ausreichend indie Montageönungen eingeschraubtwerden und dasGewinde nicht

frei liegt(Hebeleekt an derMontageönung desTV und derHalterschiene).Die ganze

Halterschiene befestigen Sie jetzt an Ihrem TV Gerät. Die Halterschiene mit dem TV

Gerät setzen Sie in denWandsockel, welchen Sie schon an der Wand befestigt haben.

Jetzt xieren Sie die Halterschiene zumWandsockel. Beide Halterschiene müssen Sie

zum Wandsockel mit der Schraube, welche schon in den Halterschiene vorbereitet

ist, xieren. Nach Beendigung der Sockelinstallierung können Sie Ihr TV Gerät mittels

eines Mechanismus zurhorizontalen Korrektur aufder hinteren SeitedesWandsockels

korrigieren. Der Mechanismus ist durch Inbusschrauben gesichert. Diese muss man

für die Korrekturdurchführung lösen. Das TV Gerät in die gewünschte Lage bringen

und die Schrauben wieder festziehen. Um im zukünftigen Bedarfsfall die horizontale

Lage des TV Gerät wieder einzustellen, können Sie diese Schrauben wieder lösen.

Manipulation

mit dem Halter:

Bei Abkippen der Rotation oder

horizontaler Korrektur des Hal-

ters vorsichtig vorgehen, um

den Fernseher nicht zu beschä-

digen. Im Bedarfsfall das TV

Gerät neigen, lösen Sie die In-

busschrauben auf der hintere

Seite desWandsockels mittels des

Inbusschlüssels (Packungsbestan-

dteil). Fassen Sie Ihr TV Gerät mit

beiden Händen an den Seiten an

und entfernen Sie es durch mäßi-

gen Zug. Die ausgewählte Lage

sichern Sie wieder mittels des

Inbusschlüssels ab. Im Falle, dass

Sie das TV Gerät wieder zurück klappen oder in andere Lage geben wollen, lösen Sie

zuerst auf der hinteren Seite desWandsockels die Schrauben mit dem Inbusschlüssel,

stellen Sie das TV Gerät in die gewünschte Lage ein und ziehen Sie die Schrauben auf

der hinteren Seite des Wandsockels mit dem Inbusschlüssel wieder fest.

Das Produkt nach dem Ende der Lebensdauer nicht als unsortierter Kommunalabfall

entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Durch die korrekte

Entsorgung vermeiden Sie negative Einüsse aufdie menschliche Gesundheit unddie

Umwelt. Das Recycling derWerkstoe trägt dem Schutz der Naturquellen und -stoe

bei. Mehr Infos über das Recycling dieses Produkts erteilen Ihnen das Gemeindeamt,

die Organisation für die Kommunalmüllverarbeitung oder dieVerkaufsstelle, wo Sie

das Produkt gekauft haben.

Wir erklären auf unsere ausschließliche Verantwortung, dass die folgendermaßen

bezeichnete Anlage GAMMA 600Ultra aufgrund ihrer Konzeption und Konstruktion

genauso wiedie von unsin denGeschäftsverkehr eingeführte Ausführung imEinklang

mit den grundlegenden Anforderungen und weiteren jeweiligen Bestimmungen der

Regierungsanordnung stehen. Bei von uns nicht abgestimmten Änderungen an der

Anlage verliert diese Erklärung ihre Gültigkeit.

Інструкція для установки настінного кронштейна для телевізору

Увага:

1. Рекомендуємо, щоб цей виріб установлювали мінімально дві особи, з

котрих одна особа повинна мати достаток фізичної сили для роботи з

важкими вантажами та бути технічно зручною.

2. Перед установкою уважно прочитайте цю інструкцію для користування

та переконайтеся, чи у місці прикріплення кронштейну не знаходяться

електричні кабелі, газові чи водяні трубки.

3. Ми не несемо відповідальність за будь-який збиток, заподіяний під час

установки, неправильну установку або наступне використання.

4. У разі будь-якого сумніву звертайтеся до вашого найближчого

спеціалізованого продавця та домагайтеся його допомоги при установці.

5. При установці необхідно використовувати безпечні і відповідні

інструменти. В іншому разі це може привести до пошкодження маєтку або

причинити травму людині.

6. Якщо ви хочете зняти телевізор зі стіни, перед тим краще відключіть всі

підключені кабелі.

7. Якщо ви не впевнені у вантажопідйомності своїх стін, виберіть інше

місце для установки, або вантажопідйомність чи певність стіни потрібно

підвищити будівельними змінами.

8. Виріб може бути встановлений тільки для телевізорів з плоскими екранами

або телевізорів з отворами для установки, котрі мають плоску задню

сторону. Щоб переконатися, що цей кронштейн можна використати,для

Вашого типу телевізора, найдіть сумісний кронштейн до вашого телевізора

на адресі www.emos.eu/DRTV

Інструменти необхідні для установки

(не входять у комплект поставки):

Викрутка христова

Електричний чи ручний дриль

Свердло діаметром 10 мм (для бетону, чи дерева згідно необхідності)

Дюбель для гіпсокартону або деревної тріски (у разі необхідності)

Олівець

Рівень (якщо не входить в комплект поставки)

Комплект поставки:

Малюнок Тип монтажного

матеріалу

Кількість

штук

AДюбель 10/50мм 4

BКріпильний гвинт до стіни

8/63мм 4

CМагнітний рівень 1

DКріпильний гвинт 4/12мм 4

EКріпильний гвинт 4/22мм 4

12 13

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

H Кріпильний гвинт 6/12мм 4

IКріпильний гвинт 6/22мм 4

JКріпильний гвинт 8/15мм 4

KКріпильний гвинт 8/30мм 4

LПрокладка під гвинти

4,5/10мм 4

NПрокладки під гвинти

6,3/14мм 4

OІмбусовий ключ 1

Перед кожною установкою вийміть весь комплект поставки і акуратно

розложіть його окремі частини. У комплект для установки входять дюбелі,

які призначені лише як зразк для демонстрування. Зокрема рекомендуємо

купляти та використовувати тільки якісні маркові дюбеля, у найближчому

будівельному магазині чи у магазині електротоварів. Тільки таким способом

ми можемо гарантувати указане максимальне навантаженні держака.

Креслення:

Полозка кронштейну

Стінне кріплення

Закріплення до стіни:

Уважно продумайте розташування вашого екрану,для прикріплення

кронштейна до стіни необхідно просвердлити в стіні отвори. Необхідно виявити

положення кріпильних отворів на задній стороні вашого телевізора та і їхнє

положення означити на стіні. Враховуючи конструкцію кронштейна можете

визначити положення так названого "стінного кріплення".

Якщо ви впевнені,про місце для розміщення вашого телевізора та

стінного кріплення, візьміть "кріплення кронштейна" (частина кронштейна

використовується для кріплення до стіни) За допомогою рівня встановіть

його точне положення на стіні. У його отворах чи отворі олівцем позначте

на стіні положення для гвинтів кропіння (B). У більшості типів кронштейнів

кількість отворів різна (чим більше, тим краще), але в основному достатньо

тільки 6 отвори.

Візьміть дриль і висвердліть достатньо глибокі та широкі отвори для вставлення

дюбеля. Забийте дюбель в стіну і переконайтеся, що він повністю знаходиться

в стіни та міцно там тримається. (Якщо він легко витягується, це значить,

що висвердлений отвір занадто великий і кріпильний гвинт не достатньо,

тримається в стіні - тому знову просвердліть отвір на іншому місці свердлом

з відповідним діаметром).

Візьміть стінне кріплення та прикладіть його в потрібне місце. Прикріпіть його

до стіни кріпильними гвинтами та достатньо затягніть гвинти. Цим прикріплення

кронштейна до стіни завершено.

ПРИМІТКА: Не рекомендується встановляти кронштейн на гіпсокартонні стіни.

У разі, якщо все ж таки триваєте на установці, рекомендуємо вам спочатку

проконсультуватися з будівельним експертом. Після цього повинні використати

детектор для розшуку стойок та спеціальні дюбеля для гіпсокартону. Якщо

ширина розміщення несучих стойок гіпсокартонової стіни являється більшою,

ніж стінне кріплення, старайтеся установити це кріплення посередині металевої

стойки за допомогою саморізного гвинта до цієї стойки.

Установка

телевізора:

Другу частину кронштейна,

так звану «полозка»

необхідно прикріпити до

телевізора. Перед установкою

рекомендуємо спочатку

порожню полозку вставити у

прикріплене стінне кріплення.

Так ви спробуєте яким

способом можливо прикріпити

телевізор до кронштейна що

на стіні, чи навпаки із стіни

його зняти.

Перед установкою полозки,

спочатку перевірте який

діаметр гвинтів необхідний, для монтажних отворів на задній панелі телевізора

(як правило, в середньому близько 4, 5, 6 або 8 мм - ці кріпильні гвинти

входять в комплект поставки, якщо немає ніякого доповнення). Кріпильні

гвинти поставляються в двох варіантах довжини. Для вибору правильної

довжини гвинта, попробуйте гвинт закрутити у монтажний отвір так, щоб край

залишався 3-5 мм (УВАГА: Ніколи не затягуйте через силу - це може привести

до пошкодження вашого телевізора). Якщо залишається більше місця, при

установці необхідно використати більше прокладок. Для забезпечення

максимальної вантажопідйомності кронштейна та запобігання деформації

кронштейна необхідно вибрати відповідний тип кріпильного гвинта так, щоб

у монтажному отворі він був достатньо закручений та різьба не була оголена

(доходить до важільного ефекту на монтажний отвір телевізора та полозку

кронштейна). Цілу полозку прикріпіть до вашого телевізора. Потім полозку

разом з телевізором насадіть на стінне кріплення, котре вже маєте прикріплене

на стіні. Тепер необхідно полозку закріпити до стінного кріплення. Обидві

полозки необхідно прикріпити до стінного кріплення гвинтом , котрий вже

знаходиться у полозках . Для докінчення установки кронштейна можете

відрегулювати горизонтальне положення вашого телевізора за допомогою

механізму горизонтальної корекції, що знаходиться на задній стороні стінного

кріплення. Механізм оснащений імбусовими гвинтами, котрі для проведення

корекції необхідно послабити, потім телевізор налаштуйте у необхідне

положення та гвинти знову затягнути. У майбутньому, коли буде необхідно

порівняти горизонтальне положення вашого телевізора, потрібно ці гвинти

знову послабити.

Робота з

кронштейном:

При нахильному повороті,

чи горизонтальній корекції

кронштейна, будьте обережні,

щоб не пошкодити телевізор. У

разі, коли необхідно нахилити

ваш телевізор, послабте

імбусові гвинти на задній

стороні стінного кріплення

(вставка малюнка) за

допомогою імбусового ключа,

котрий входить у поставку.

Візьміть ваш телевізор з боків

обома руками і обережно його

нахиліть . Положення котре

ви вибрали, знову зафіксуйте за допомогою імбусового ключа. У разі коли

ви бажаєте нахилити телевізор назад або його встановити у іншу позицію, то

спочатку на задній стороні стінного кріплення імбусовим ключом послабте

гвинти, налаштуйте телевізор та знову вибрану позицію забезпечте гвинтами,

котрі на задній стороні стінного кріплення за допомогою імбусового ключа.

Не викидуйте електричні пристрої як несортовані комунальні відходи,

користуйтесь місцями збору комунальних відходів. Правильною ліквідацією

продукту перешкодите негативним впливам на здоров´я людей та на

навколишнє середовище. Переробка матеріалів сприяє збереженню природних

ресурсів. Більше інформації про переробку цього продукту Вам надасть

муніципальне управління, організація з переробки побутових відходів або

пункт продажу, де ви цей виріб купили.

Ми заявляємо про свою вийняткову відповідальність за те, що нижчевказане

обладнання GAMMA 600Ultra на основі його концепції та конструкції, так само,

як уведене нами до обігу його виконання, перебуває у взаємодії із основними

вимогами та наступними відповідними положеннями уряду. У разі виникнення

змін із обладнанням, які не були узгоджені з нами, ця заява втрачає свою силу.

Instrucţiuni pentru instalarea suportului de perete pentru televizor

Avertizare:

1. Recomandăm ca acest produs să e instalat de cel puţin două persoane, din

care cel puţin una ar trebui să e dotată sucient din punct de vedere zic

pentru munca cu sarcini grele şi abilă tehnic.

2. Înainte de instalare citiţi cu atenţie aceste instrucţiuni de utilizare şi asiguraţi-

-vă, că în locul preconizat pentru xarea suportului nu se aă cabluri electrice,

conducte de gaz ori de apă.

3. Nu ne asumăm responsabilitatea pentru orice daune intervenite la instalare,

prin instalare defectuoasă, sau utilizarea ulterioară.

4. În caz de nelămuriri contactaţi vânzătorul de spaecialitate cel mai apropiat şi

solicitaţi ajutorul acestuia la instalare.

5. Pentru instalare sunt indispensabile unelte adecvate. În caz contrar se pot

provoca daune materiale ori periclita sănătatea persoanelor.

6. Dacă intenţionaţi să daţi jos televizorul de pe perete, întotdeauna deconectaţi

în prealabil toate cablurile.

7. Dacă nu sunteţi siguri în privinţa rezistenţei peretelui, alegeţi pentru instalare

alt loc, sau măriţi rezistenţa peretelui, modicând structura acestuia.

8. Prosusul poate  instalat numai pentru televizoare plate sau televizoare ce

conţin deschizături de montaj iar partea din spate este plată. Pentru avă asigura

că acest suport se poate folosi pentru tipul dumneavoastră deTV, căutaţi suport

compatibil cu TV dumneavostră la adresa www.emos.eu/DRTV

Unelte necesare pentru instalare (nu sunt incluse):

Şurubelniţă cruce

Bormaşină electrică sau manuală

Burghiu cu diametru de 10 mm (pentru beton, sau lemn, după necesitate)

Dibluri pentru gips-carton sau placă aglomerată (după necesitate)

Creion

Boloboc (dacă nu este inclus)

În pachet:

Imaginea Tipu materialului de

instalaţie

Număr

bucăţi

ADiblu 10/50mm 4

BŞurub de ancorare în perete

8/63mm 4

CBoloboc magnetic 1

DŞurub de xare 4/12mm 4

EŞurub de xare 4/22mm 4

HŞurub de xare 6/12mm 4

IŞurub de xare 6/22mm 4

JŞurub de xare 8/15mm 4

KŞurub de xare 8/30mm 4

LŞaibe pentru şuruburi

4,5/10mm 4

NŞaibe pentru şuruburi

6,3/14mm 4

OCheie imbus 1

Înainde de ecare instalare scoateţi conţinutul pachetului şi desfaceţi ecare

element în parte. În setul de instalare sunt livrate dibluri, care sunt destinate

doar ca mostră demonstrativă. Recomandăm cu insistenţă cumpărarea la cel mai

apropiat magazin de specialitate şi utilizarea ulterioară a unor dibluri adecvate şi

de calitate. Numai astfel putem să garantăm sarcina maximă indicată a suportului.

Schiţă:

Şina suportului

Soclu de perete

Fixarea soclului de perete:

Chibzuiţi cu atenţie amplasarea televizorului dumneavoastră, pentru xarea

suportului este necesară burghierea peretelui. Se recomandă stabilirea poziţiei

deschizăturilor de montaj pe partea din spate atelevizorului şi însemnarea poziţiei

lor aproximative pe perete. Având în vedere construcţia suportului puteţi apoi

stabili poziţia a.n.„soclu de perete“.

După stabilirea denitivă alocului pentru poziţia televizorului dumneavoastră,

luaţi „soclul de perete“ (elementul suportului care serveşte la xarea pe perete)

şi cu ajutorul bolobocului stabiliţi poziţia precisă pe perete. Prin găurile acestuia

însemnaţi pe perete cu creionul poziţia pentru şuruburile de ancorare pe perete

(B). Numărul lor este la majoritatea suporturilor arbitrar (cu cât mai multe, cu atât

mai bine), de obicei sunt suciente 6 puncte de ancorare.

Luaţi bormaşina şi efectuaţi găuri destul de adânci şi largi pentru introducerea

diblului. Introduceţi diblul în perete şi asiguraţi-vă că aintrat în întregime şi că ţine

x. (Dacă iese cu uşurinţă, gaura realizată este prea mare şi şurubul de ancorare

nu va ţine în perete – repetaţi, de aceea, burghierea în alt loc, cu un burghiu cu

diametru corespunzător .

Luaţi soclul de perete şi aşezaţi-l la locul pregătit. Fixaţi-l de perete cu şuruburile

de ancorare şi strângeţi-le îndestulător. Cu aceasta xarea soclului de perete

este încheiată.

MENŢIUNE: Nu recomandăm instalarea suportului direct pe pereţii din gips-carton.

În cazul în care totuşi ţineţi să realizaţi oasemenea instalare, recomandăm să vă

consultaţi mai întâi cu un specialist în construcţii. Apoi trebuie să folosiţi un detector

de stâlpi şi dibluri speciale pentru gips-carton. În cazul în care lăţimea amplasării

stâlpilor de susţinere este mai mare decât lăţimea soclului de perete, încercaţi

să xaţi soclul de perete de mijlocul acestuia cu ajutorul şurubului autoletant

în acest stâlp metalic.

Fixarea televizorului:

Al doilea element al suportului, a.n.“şină“, trebuie xată direct la televizor. Înainte

de instalare recomandăm xarea acesteia fără sarcină la soclul de perete deja

pregătit. Prin acesta constataţi pe ce principiu este posibilă xarea televizoruuli

pe suport şi invers, îndepărtarea lui de pe perete.

Înainte de xarea şinei vericaţi mai întâi, pentru ce diametru al şuruburilor de

xare sunt găurile de montaj aate pe partea din spate atelevizorului (de obicei

este vorba de diametrul 4, 5, 6

sau 8 mm – aceste şuruburi de

montaj sunt incluse în pachet,

dacă nu există vreo excepţie).

Şuruburile de xare sunt livrate

în două lungimi. Pentru alegerea

lungimii corecte aşuruburilor,

încercaţi să înşurubaţi şurubul

în deschizătura de montaj astfel

să rămână orezervă de 3-5 mm.

(ATENŢIE: niciodată nu strângeţi

forţat – s-ar putea provoca dete-

riorarea televizorului dumneavo-

astră). Dacă rămâne loc mai mult,

trebuie folosite la instalare mai

multe. Pentru asigurarea sarcinii

maxime asuportului şi evitarea

14 15

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

deformării suportului, trebuie alese tipuri de şuruburi de xare adecvate astfel,

să e înşurubate îndestulător în găurile de montaj, iar letul să nu e liber (s-ar

realiza efectul de pârghie pe gaura de montaj aTV şi şina suportului). Întreaga şină

omontaţi acum la TV dumneavoastră. Şina cuTV le xaţi apoi în soclul de perete,

care este deja xat pe perete. Acum trebuie xată şina pe soclul de perete. Ambele

şine trebuie xate de soclul de perete cu şurubul, care este pregătit în şine. După

nalizarea instalaţiei suportului puteţi corecta poziţia orizontală aTV dumneavo-

astră cu ajutorul mecanismului corecţiei orizontale pe partea din spate asoclului

de perete. Mecanismul este asigurat cu şuruburi imbus, care trebuie destrânse

pentru efectuarea corecţiei, TV va  reglat în poziţia solicitată şi strânse din nou

şuruburile. În cazul unei necesităţi ulterioare de ajustare apoziţiei orizontale aTV

dumneavoastră, puteţi destrânge din nou aceste şuruburi.

Manipularea

stativului:

La rotirea de înclinare, ori la

ajustarea orizontală a suportului

procedaţi cu atenţie, pentru a nu

deteriora televizorul dumnea-

voastră. În cazul necesităţii de

înclinare a TV dumneavoastră,

destrângeţi şuruburile imbus pe

partea din spate a soclului de pe-

rete cu ajutorul cheii imbus, care

este inclusă în pachet. ApucaţiTV

dumneavoastră lateral cu ambe-

le mâini şi înclinaţi trăgând-ul

uşor. Poziţia solicitată o asiguraţi

iarăşi cu ajutorul cheii imbus. În

cazul în care veţi dori să înclinaţi

înapoi TV dumneavoastră sau să-l reglaţi în altă poziţie, mai întâi destrângeţi uşor

şuruburile pe partea din spate a soclului de perete cu ajutorul cheii imbus, reglaţi

TV şi asiguraţi din nou poziţia reglată cu şuruburile din partea din spate a soclului

de perete cu ajutorul cheii imbus.

A nu se arunca aparatele electrice în spaţiile cu gunoi comune. Apelaţi la bazele

de colectare specializate în sortarea deşeurilor. Prin lichidarea corectă a produsului

protejaţi sănătatea umană şi mediul înconjurător împotriva efectelor negative.

Reciclarea materialelor contribuie la protecţia resurselor naturale. Mai multe

informaţii privind reciclarea prezentului produs vă va acorda primăria locală, o

entitate care se ocupă de prelucrarea deşeului comunal sau locul de vânzare

unde aţi cumpărat produsul.

Declarăm pe responsabilitatea noastră exclusivă că utilajul marcat cu GAMMA

600Ultra în baza concepţiei şi a construcţiei sale precum şi varianta de execuţie

lansată de noi pe piaţă este în conformitate cu exigenţele principale şi alte prevederi

reglementate de ordonata guvernului. În cazul modicărilor neaprobate de noi

executate asupra aparatului prezenta declaraţie îşi pierde valabilitatea.

Gama600Ultra-manual KT3244 0-0-0-K

EMOS spol. s r. o., cz

GARANCIJSKA IZJAVA

1. Garancijski rok se prične z dnevom prodaje in velja 24 mesecev.

2. EMOS SI d.o.o. jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil

vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.

3. Za čas popravila se garanjcijski rok podaljša.

4. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare, lahko prizadeta

stranka zahteva novega ali vračilo plačanega zneska.

5. Garancija preneha, če je okvara nastala zaradi:

- nestrokovnega - nepooblaščenega servisa

- predelava brez odobritve proizvajalca

- neupoštevanje navodil za uporabo aparata.

6. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za

poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni

delavnici (EMOS SI d.o.o., Kidričeva 38, 3000 Celje) pisno ali ustno. Kupec je odgovo-

ren, če s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka

preneha pravica do uveljavljenja garancijskega zahtevka. Priložen mora biti potrjen

garancijski list z original potrjenim računom.

EMOS SI d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem

roku ne bi deloval brezhibno.

ZNAMKA: Konzolno držalo 37 - 65" (94 - 165cm)

TIP: GAMMA 600Ultra

DATUM PRODAJE:

Servis: EMOS SI d.o.o., Kidričeva 38, 3000 Celje, Slovenija,

Tel: + 386 (0) 3 42 42 420

SLO

Inhaltsverzeichnis

Andere Emos TV-Halterung Handbücher

Emos

Emos Gamma 600 ULTRA X Bedienungsanleitung

Beliebte TV-Halterung Handbücher anderer Marken

Ergotron

Ergotron Neo Flex Cantilever UHD Bedienungsanleitung

StarTech.com

StarTech.com FPCEILBTB Bedienungsanleitung

VonHaus

VonHaus 05/038 Bedienungsanleitung

Techlink

Techlink ECHO TV Bedienungsanleitung

Sandstrom

Sandstrom SSTVMC12X Bedienungsanleitung

Sony

Sony SU-WL700 Leitfaden

ICW

ICW SCACC18 Bedienungsanleitung

LG WM-L640V Bedienungsanleitung

Gembird

Gembird WM-65ST-01 Bedienungsanleitung

ERARD

ERARD FiTUP XXL 035320 Bedienungsanleitung

PEERLESS

PEERLESS PLCK-1 Leitfaden

Kanto

Kanto RCF180 Bedienungsanleitung

GEM

GEM GEM GP001 Bedienungsanleitung

Gladiator Joe

Gladiator Joe GJ0A0053 Bedienungsanleitung

Vivotek

Vivotek AM-105 Bedienungsanleitung

Vivo

Vivo VESA STAND-VAD1B Bedienungsanleitung

AmazonBasics

AmazonBasics B07QG3LMG4 Bedienungsanleitung

Secura

Secura QLF210 Bedienungsanleitung
