Deutsch

Inhalt

Wichtige Hinweise...................................................................................................................................4-6

Lieferumfang.................................................................................................................................................7

Technische Daten ........................................................................................................................................7

Zubehör (optional)......................................................................................................................................7

Interne Verdrahtung...................................................................................................................................7

Anschlussplan mit Steuergerät InfraTec Basic...................................................................................8

Hinweis zum Elektroanschluss................................................................................................................9

Montage.................................................................................................................................................10-12

Mindestabstände ..............................................................................................................................10

Einbaubeispiele .................................................................................................................................11

Recycling...................................................................................................................................................... 13

Service Adresse.......................................................................................................................................... 13

Allgemeine Servicebedingungen (ASB)........................................................................................... 14

Bei unsachgemäßer Montage be-

steht Brandgefahr. Lesen Sie bitte diese

Montageanleitung sorgfältig durch. Be-

achten Sie besonders die Maßangaben

und die nachfolgenden Hinweise.

Achtung!

Sehr geehrter Kunde, nach den gültigen

Vorschriften ist der elektrische Anschluss

derStrahlersowie der Steuerungnur durch

einen Fachmann eines autorisierten Elek-

trofachbetriebes zulässig.

Wir weisen Sie daher bereits jetzt darauf

hin, dass im Falle eines Garantieanspru-

ches eine Kopie der Rechnung des ausfüh-

renden Elektrofachbetriebes vorzulegen

ist.

Achtung!

Nur Originalersatzteile des Herstellers ver-

wenden.

Eine Veränderung der im Lieferumfang

enthaltenen Leitungen kann die Funktion

beeinträchtigen und ist nicht zulässig.

Jegliche nicht autorisierte technische Ver-

änderung führt zum Verlust der Gewähr-

leistung.

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein hochwertiges technisches Gerät

erworben, mit welchem Sie lange Jahre Freu-

de haben werden. Dieses IR-Heizgerät wurde

nach den aktuellen europäischen Sicherheits-

normen konstruiert, geprüft und im Hersteller-

werk nach der Qualitätsmanagementnorm DIN

EN ISO 9001:2015 gefertigt.

Zu Ihrer Information ist diese ausführliche

Montage- und Bedienungsanleitung für Sie

erstellt worden. Beachten Sie insbesondere

die wichtigen Hinweise und die Angaben zum

elektrischen Anschluss.

Überprüfen Sie zunächst, ob das Gerät unbe-

schädigt bei Ihnen angekommen ist. Transport-

schäden reklamieren Sie umgehend bei der an-

liefernden Spedition oder wenden Sie sich an

die Firma, die Sie beliefert hat.

• Dieses Gerät kann von Kindern ab 8 Jah-

ren und darüber sowie von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an Erfahrung undWissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden

Gefahren verstehen.

• Kinder müssen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen.

• Kinder sowie nicht unterwiesene Perso-

nen dürfen keine Reinigungs-und War-

tungsarbeiten ausführen.

• Die Montage und der Anschluss an das

Infrarotsteuergerät muss nach Anschluss-

schema erfolgen.

• Bevor der Strahler über das Steuergerät in

Betrieb genommen wird, muss überprüft

werden, ob alle Verbindungen bzw. An-

schlüsse lösungssicher verbunden sind.

• DieVorschriften nach EN 60335-2-53 (VDE

0700 Teil 53) sind innerhalb der Infrarot-

kabine zu beachten.

• In der Infrarot-Wärmekabine dürfen nur

so viele Strahler montiert werden, wie

für die Kabinengröße angegeben. Bitte

fragen Sie Ihren Kabinenhersteller oder

Händler.

Allgemeine Sicherheitsbestimmungen

• Für die Regelung bzw. Steuerung der Inf-

rarotstrahler ist ein geeignetes Steuerge-

rät zu verwenden. Dieses Steuergerät wird

nach der Montageanleitung des Steuerge-

rätes montiert.

•

Achtung: Bedeckung der Infrarot-Wär-

mestrahler verursacht

Brandge

fahr!

• Die Montage derWärmestrahler in der Ka-

bine soll so erfolgen, dass möglichst eine

gleichmäßige Rundumanstrahlung des

Badegastes erfolgt.

• Der Infrarot-Wärmestrahler ist nicht für

den Einbau in die Kabinendecke geeignet

und darf dort nicht montiert werden.

• Erfolgt die Montage der Infrarot-Wärme-

strahler im Rückenbereich, so muss durch

eine geeignete Schutzmaßnahme sicher-

gestellt sein, dass das beockte Schutz-

gitter nicht unbeabsichtigt eingedrückt

werden kann. Hierzu eignet sich z.B. ein

vorgebauter Holzrost.

• Beachten Sie, dass die Hauptenergieabga-

be durch die Infrarotstrahlung erfolgt.

• Zusätzlich entsteht aber am Gehäuse in

der senkrechten Montage eine thermische

Wärmeabgabe. Diese Wärme kann das

Holz über dem Strahler thermisch belas-

ten! Achtung Brandgefahr!

• Es muss sichergestellt sein, dass diese

heiße konvektierende Luft nach oben frei

entweichen kann.

• Gegebenenfalls muss hier durch eine ge-

eignete Maßnahme (Wärmeschutzplat-

ten) verhindert werden, dass am Holz un-

zulässigeTemperaturen entstehen.

• Der Infrarot-Wärmestrahler ist mit ei-

nem Silikonanschlusskabel ausgestattet.

Der Infrarot-Wärmestrahler wird gemäß

Schaltplan mit dem IR-Steuergerät ver-

bunden. Dabeikann für dieVereinfachung

derVerbindung ein optionales Steckmodul

verwendet werden.

• Zweckmäßigerweise sollte der Steckver-

binder und das Steckmodul (falls vorhan-

den) auf der Kabinendecke angebracht

sein.

• Beachten Sie, dass der Emitter im Infra-

rot-Wärmestrahler keinen mechanischen

Belastungen (Stöße, Druck) ausgesetzt

wird.

• Ist der Emitter einmal gebrochen, was

aber beim bestimmungsgemäßen Ge-

brauch unwahrscheinlich ist, muss er

durch einen neuen ersetzt werden, und

darf nicht mehr benutzt werden.

• Achtung: Brandgefahr bei ge

broche-

nem Emitter.

• Die Oberäche des Infrarotstrahlers wird

beim Gebrauch heiß. Achten Sie darauf,

den Strahler im Betrieb nicht zu berühren.

• Der Infrarot-Strahler ist nur für den Einbau

Achtung!

Bei Hauterkrankungen jedweder Art oder

Veränderungen vor Anwendung unbedingt

einen Arzt befragen.

in eine Infrarotwärmekabine bestimmt

und in Verbindung mit einem Steuergerät

zu betreiben. Für andere Einsatzzwecke

entfällt der Garantieanspruch.

230V/50Hz

3 x 1,5²

IR-Emitter

Interne Verdrahtung

Lieferumfang

Überprüfen Sie nach dem Erhalt und Auspacken des Gerätes, dass alle zum Lieferumfang

gehörende Teile vorhanden sind.

Im Lieferumfang enthalten sind:

• IR-Wärmestrahler (Komplettmodul) mit vormontierter 3 m Kabelleitung 3 x 1,5 mm²

• Montage- und Gebrauchsanweisung

Zubehör (optional)

IR-Steckmodul mit Adapterkabel (PVC 1,5 m) 94.7811

IR-Steckmodul mit Adapterkabel (PVC 25 cm) 94.7812

IR-Verbindungsleitung ( SIHF 3 m) 94.7813

Technische Daten

Elektrischer Anschluss 230V N ~ 50 Hz

Leistung 400W

Gewicht ohneVerpackung ca. 2,0 kg

Gerätemaße LxBxT 560 x 185 x 65 mm

Strahlungsbereich 2 - 10 µm, IR-B, IR-C

Lagertemperaturen: -20 °C bis +50 °C

Bestimmungsgemäßer Gebrauch: IR-Wärmestrahler für den Einbau in eine IR-Wärmekabine.

Verwendung nur in Verbindung mit einem geeigneten Steuergerät.

Passende Steuergeräte EOS EmoTec IR, InfaStyle, InfraStyle„i“, InfraTec Classic,

EOS Econ I1, InfraTec Premium, SBM-LSG-IR, SBM-IR Modul

Infratec Classic

NNN

LLL

LPE

PEPE

Licht LSG IR-

Strahler Netz

IR-Emitter

Verteilerblock

Connection box

max. 3500W total

230V ~

Sensor

bauseitige Lasterweiterung

power rating extension

by customer

Hinweis:

Bei Anschluss die maximal zulässige Belastung der Ausgänge im Steuergerät beachten!

Montage und Gebrauchsanweisung des Steuergerätes beachten!

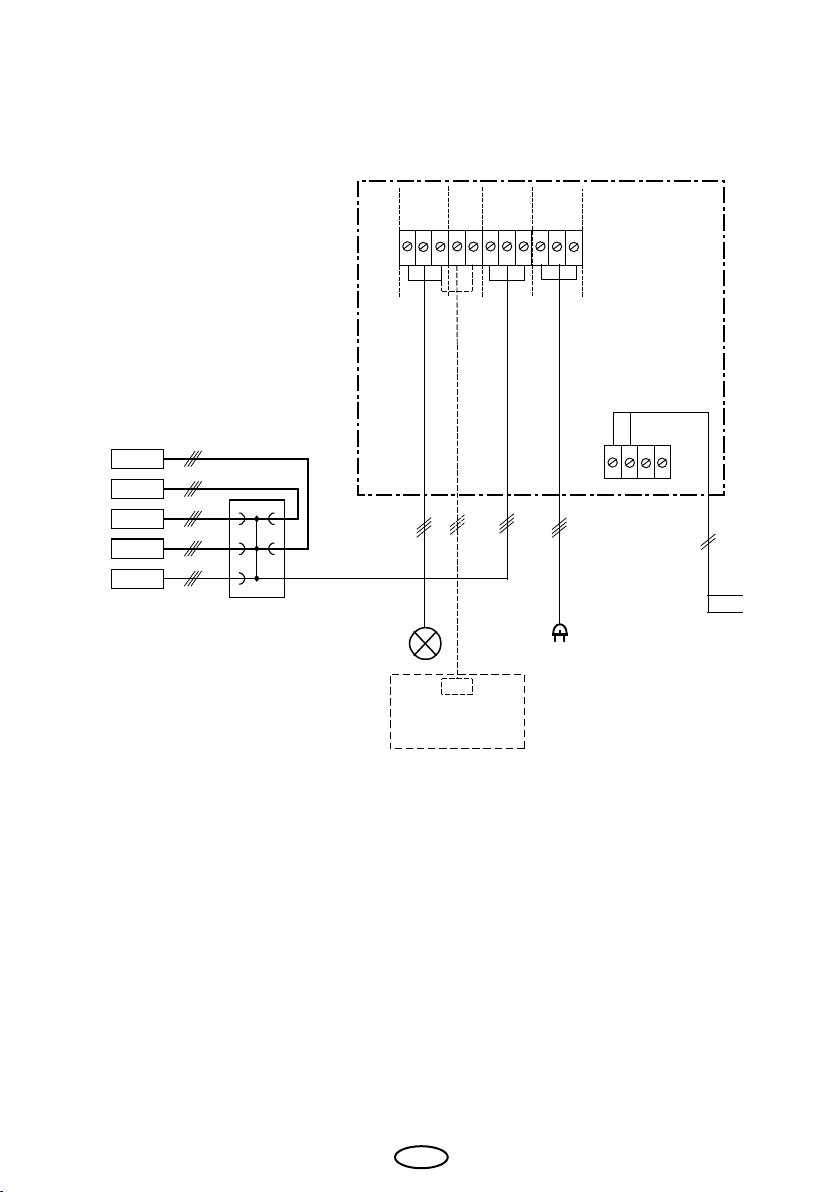

Anschlussplan mit Steuergerät InfraTec Classic

Vor der Montage

Elektrischer Anschluss

IR-Strahler - max.

3500W

IR-Strahler - max. 3500W

Steckmodul

Art. 94.7811

Zuleitung

Steuergerät

Art. 94.7813

Abb. 1

Abb. 2

Den Strahler mit dem vormontierten Kabel an

das Steuergerät gemäß Schaltbild des Steuer-

gerätes anschließen. Beachten Sie die Monta-

ge- und Gebrauchsanweisung des Steuergerä-

tes.

Falls Ihr Steuergerät mit der entsprechenden

Leitung mit Anschlussbuchse ausgestattet ist,

wird der Strahler über diese Steckverbindung

verbunden. Alternativ kann eine optional er-

hältliche IR-Anschlussleitung (Art.-Nr. 94.7813)

verwendet werden.

Bei der Montage sollten die Anschlussleitun-

gen durch Leerrohre geführt werden oder

durch sonstige geeignete Maßnahmen gegen

Beschädigung geschützt werden.

Bei dem Anschluss von mehreren Strahlern

an eine gemeinsame Leitung soll ein zusätzli-

ches optional erhältliches Steckmodul (Art.-Nr.

94.7812) verwendet werden (Abb. 1). Bis zu

zwei Steckmodule können miteinander ver-

bunden werden (Abb. 2).

Die maximale gesamte Belastung darf dabei

3500 W nicht überschreiten!

Bei zwei miteinander verbundenen Steckmodu-

len (Abb. 2) können bis zu 9 Strahler angeschlos-

sen werden (bis max. 3500 W).

Zuleitung Steuergerät

Art. 94.7813 IR Steckmodul

Art. 94.7811

IR Steckmodul mit Adapterkabel,

Art. 94.7812

Beispiel - Anschluss von 5 Strahler mit optional er-

hältlichem Verteilerblock

Beispiel - Anschluss von 9 Strahler mit optional er-

hältlichem Verteilerblock

10 D

Planungshinweise

Die Montage der Strahler sollte so erfolgen,

dass der Körper des Badegastes großächig

und möglichst rundum angestrahlt wird.

Als vorteilhaft erweist sich eine Montage in den

vier Ecken der Infrarotkabine (Abb. 3).

Empfohlener Abstand Emitter - Mensch

• Quartz Glas - Emitter 30-50 cm

• RHK- und Keramik - Emitter 10-20 cm

Bitte beachten Sie, dass jede Person Wärme an-

ders empndet, daher kann der Abstand zum

Strahler variieren.

Abb. 4

Achtung!

Wenn die Anschlussleitung dieses Gerä-

tes beschädigt wird, muss sie durch eine

gleichwertige Anschlussleitung ersetzt

werden, die vom Hersteller oder seinem

Kundendienst erhältlich ist.

Wichtiger Hinweis!

Den Strahler keinen mechanischen Belas-

tungen (Stöße, Druck) aussetzen.

Bruchgefahr!

Achtung!

Achten Sie darauf, den IR-Strahler so zu

installieren, dass der Kabelanschluss

nach unten ausgerichtet wird.

Mindestabstände

Der Mindestabstand von Strahleroberkante zur

Holzoberäche muss 7 cm betragen.

Der Mindestabstand von Strahlerunterkante

zur Holzoberäche muss bei vertikaler 4 cm

und horizontaler Montage 9 cm betragen. Sie-

he Abb. 4.

Der waagerechte Mindestabstand zwischen

dem Strahler und allen brennbaren Teilen muss

4 cm betragen. Siehe Abb. 6

Achten Sie auf die ausreichende Hinterlüftung

der Strahler, um die Überhitzung zu vermeiden.

Abb. 3

Zu langes Hineinblicken in den

Strahler kann zu Augenschäden führen.

Tragen Sie in diesem Fall eine geeignete

Schutzbrille.

min. 7 cm

min. 9 cm

min. 4 cm

min. 7 cm

min. 4 cm min. 4 cm

Kabelanschluss

muss unten sein

4.0

Kabelanschluss

muss unten sein

Inhaltsverzeichnis

Sprachen:

Andere EOS Heizung Handbücher

EOS

EOS Mythos S45 Bedienungsanleitung

EOS

EOS THERMAT Betriebsanleitung

EOS

EOS Gracil Bedienungsanleitung

EOS

EOS Finnrock 94.5664 Bedienungsanleitung

EOS

EOS Vitae protect Planungshandbuch

EOS

EOS Gracil Series Bedienungsanleitung

EOS

EOS Moment W Planungshandbuch

EOS

EOS Skiff Bedienungsanleitung

EOS

EOS Bi-O Z6 Bedienungsanleitung

EOS

EOS Bi-O Thermat Planungshandbuch

EOS

EOS 46.U Planungshandbuch

EOS

EOS Mega S HD Bedienungsanleitung

EOS

EOS Filius Control Benutzerhandbuch

EOS

EOS Mythos S34 Bedienungsanleitung

EOS

EOS Vitae protect+ Planungshandbuch

EOS

EOS Bi-O Mat W Planungshandbuch

EOS

EOS IRS 35 RHK Planungshandbuch

EOS

EOS 38.AS Installationsanleitung

EOS

EOS Zeus S Bedienungsanleitung

EOS

EOS Zeus Bedienungsanleitung

EOS

EOS Herkules XL S120 Bedienungsanleitung

EOS

EOS Saunadome II Bedienungsanleitung

EOS

EOS Zeus S Bedienungsanleitung

EOS

EOS P1 W Bedienungsanleitung

Beliebte Heizung Handbücher anderer Marken

oventrop

oventrop Regucor Series Bedienungsanleitung

Blaze King

Blaze King CLARITY CL2118.IPI.1 Bedienungsanleitung

ELMEKO

ELMEKO ML 150 Bedienungsanleitung

BN Thermic

BN Thermic 830T Bedienungsanleitung

KING

KING K Series Leitfaden

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Kurzanleitung

Well Straler

Well Straler RC-16B Bedienungsanleitung

EUROM

EUROM 333299 Bedienungsanleitung

Heylo

Heylo K 170 Bedienungsanleitung

Eterna

Eterna TR70W Bedienungsanleitung

Clarke

Clarke GRH15 Bedienungsanleitung

IRSAP

IRSAP The Radiator Company Ovali Bedienungsanleitung

Empire Heating Systems

Empire Heating Systems WCC65 Bedienungsanleitung

Wetekom

Wetekom 92 86 43 Bedienungsanleitung

Desa

Desa SPC170-F Bedienungsanleitung

Watlow

Watlow Watrod Electric Tubular Heaters Bedienungsanleitung

Haverland

Haverland ECO-DRY GPS Series Stücklistenhandbuch

Stelpro

Stelpro ASILVC2060 Series Bedienungsanleitung
