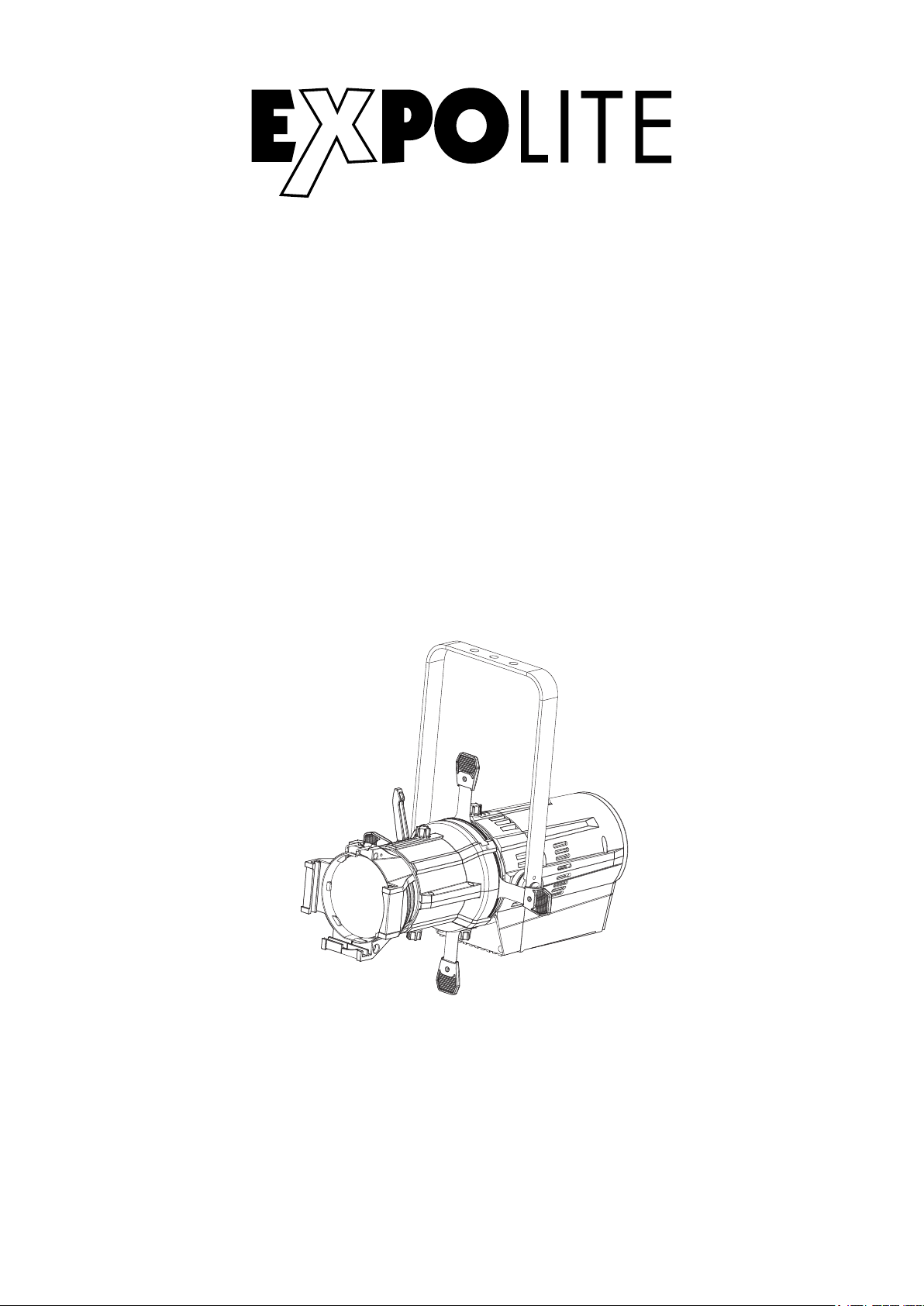

Expolite led22924 Bedienungsanleitung
LED Profile 750 HDD
Art.Nr.: led22924
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-50-11
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control
FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.
Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-11
E-12
E-13
E-14
E-15
E-16
E-19
Lieferumfang
- Expolite LED Profile 750 HDD
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04
Achtung: Prüfen Sie vor der ersten Inbetriebnahme des Gerätes
unbedingt, ob die korrekte Netzspannung für ihr Land am roten
Netzschalter auf der Rückseite eingestellt ist!
Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
250W
645 x 222 x 301mm
9,6kg
Power In/Out | DMX In/Out
-0°C - 45°C
< 98%
IP 20
Aluminium-Strangpressprofil
ca. 190W 3200K*
3,3A
5°/10°/19°/36°/50°/15°-30°/25°-50° (optional)
Stand-Alone / DMX512
1 - 3 (1/2/3)
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.
D-05
CRI >90
Abmessungen
D-06
60,32 mm
22,81 mm
30,23 mm
301.00
222.00
645.00

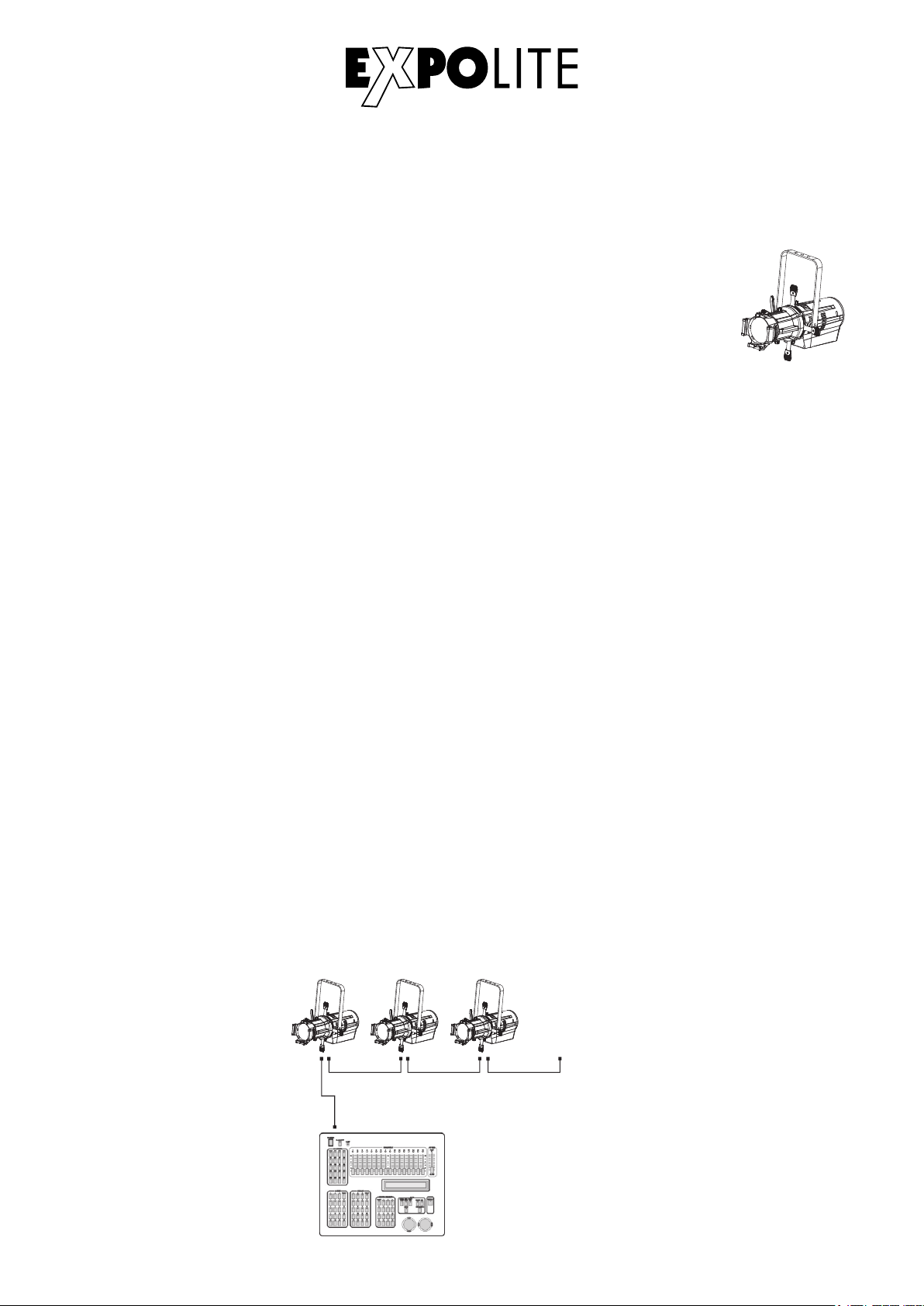

Installation
Montage
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 7 Geräte in Reihe.
Bei 120V Netzspannung: maximal 4 Geräte in Reihe.
D-07
Hängend
Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen
entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer
zweiten Sicherung gegen Herabfallen versehen werden.
Stehend
Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende
Halterung (zum Beispiel ein Bodenstativ) notwendig. Eine sichere und
ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden. Die
Neigung im Bügel kann bequem durch Lösen der Arretierungsschraube
verstellt werden.

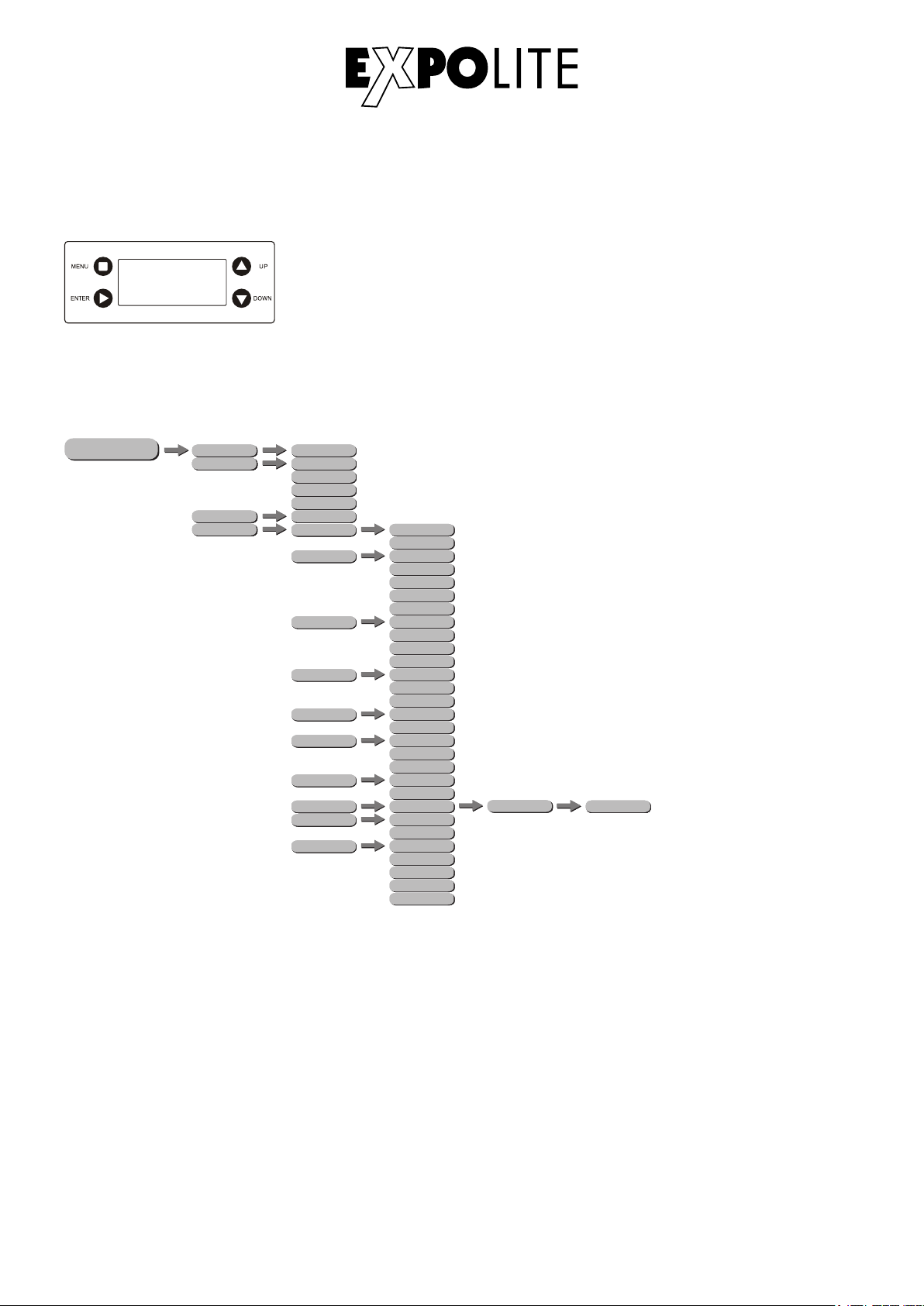

Bedienung
MENU
PERSON
DIMMING 0 - 100
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste:
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
SETTING
D-08
PERSON
RUN HSIC
DMX
PERSON
RUN MODE HSIC
DMX 512
PERSON
ADDRESS HSIC
0 - 512
HSICDIMMER
HSIC
CURVE
HSIC
DMX ERROR
HSIC
SLOCK
OFF
DIM1
DIM2
DIM3
OFF
CURV1
CURV2
CURV3
SAVE
BLACK
OFF
ON
HSICKEY OFF
ON
DIM4
HSIC
PERSONALITY UNO
DOS
STD.P
HSIC
RESET **** HSIC
SEND
**** HSIC
****
RESET
HSIC
PERFORM LIVE
STUDIO
POWER
HSIC
PWM_RATE 600Hz
1200Hz
HSIC
DMX
HSIC
SLAVE
HSIC
MODE SETTING SELF
MAST
2000Hz
4000Hz
25000Hz
HSIC
DMX
HSICDMMR
HSIC
DMX
HSIC
SENS
Dieses Gerät kann an einem Dimmer-Pack betrieben werden und über
dieses ähnlich einem Halogenleuchtmittel gedimmt werden!

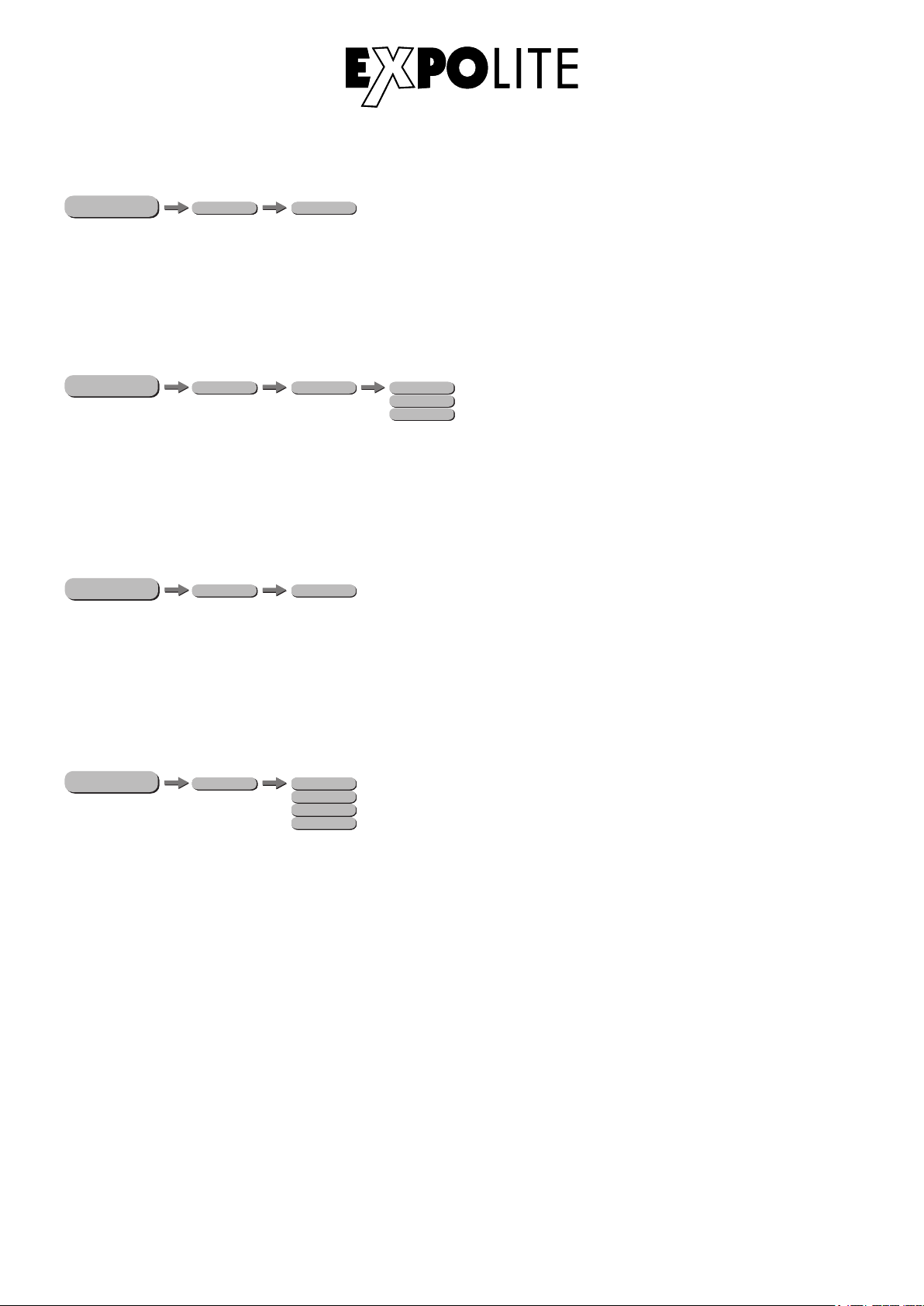

DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSIC
ADDRESS 001 - 512
DMX-Kanalbelegung einstellen
MENU
Im Menü SETTING, Untermenü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes
festgelegt. Es stehen die Modi UNO (1 Kanal), DOS (2 Kanäle), STD.P (3 Kanäle) zur Verfügung.
Statische Szene einstellen
Im Menü kann im Punkt DIMMING die Helligkeit des Scheinwerfers im Stand-Alone Betrieb
eingestellt werden.
MENU
D-09
PERSON
SETTING HSIC
PERSONALITY UNO
DOS
STD.P
Runmode auswählen
Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX 512 aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät
gesteuert.
Wenn das Gerät über einen Dimmer betrieben und gedimmt werden soll, können die Modi
DMMR und SENS ausgewählt werden. Im Modus DMMR kann das Gerät ausschließlich über den
Dimmer betrieben werden. Im Modus SENS kann das Gerät ganz normal über DMX angesteuert
werden. Sobald die Netzspannung unter 80% der normalen Spannnung fällt (110V/220V), dimmt das
Gerät entsprechend der anliegenden Spannung. Eine Steuerung per DMX ist in diesem Bereich nicht
mehr möglich.
MENU
PERSON
RUN HSIC
DMX
HSIC
SLAVE
PERSON
RUN MODE HSIC
DMX 512
PERSON
DIMMING 0 - 100
HSIC
DMX
HSIC
SENS
HSICDMMR

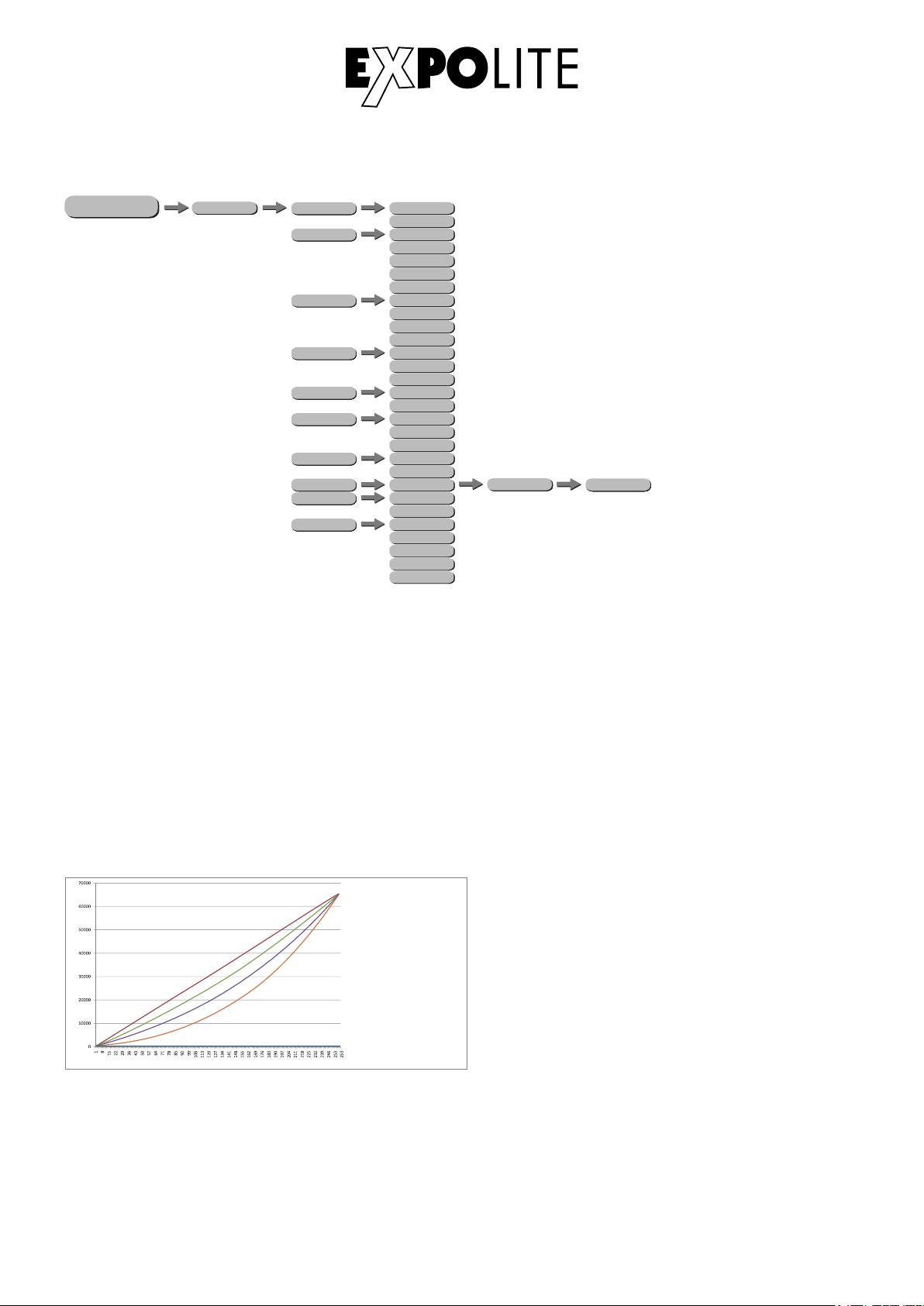

Verschiedene Einstellungen
MENU
SETTING
HSICDIMMER
HSIC
CURVE
HSIC
DMX ERROR
HSIC
SLOCK
OFF
DIM1
DIM2
DIM3
OFF
CURV1
CURV2
CURV3
SAVE
BLACK
OFF
ON
HSICKEY OFF
ON
DIM4
HSIC
PERSONALITY UNO
DOS
STD.P
HSIC
RESET **** HSIC
SEND
**** HSIC
****
RESET
HSIC
PERFORM LIVE
STUDIO
POWER
HSIC
PWM_RATE 600Hz
1200Hz
HSIC
MODE SETTING SELF
MAST
2000Hz
4000Hz
25000Hz
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
KEY: aktiviert oder deaktiviert den Passwortschutz des Gerätes bei Gerätestart. Wenn KEY auf
ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils 30 Sekunden nach der letzten
Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das Passwort UP - DOWN - UP -
DOWN - ENTER eingegeben werden.
DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (OFF/
DIM1/DIM2/DIM3/DIM4).
CURV dimming
1: OFF
2: CURV1
3: CURV2
4: CURV3
1
2
3
4
(100%)
CURVE: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt.
D-10
PERFORM: erlaubt dem User das Verhalten der Lüftergeschwindigkeit des Gerätes zwischen LIVE,
STUDIO und POWER zu unterscheiden. Im Modus STUDIO läuft der Lüfter möglichst geräuschlos,
stattdessen reduziert die Lampe bei Überhitzung die Helligkeit der LED. Im Modus LIVE wird das
Verhältnis zwischen Lüfter und Helligkeit möglichst optimal gesteuert. Im Modus POWER wird die
maximale Helligkeit möglichst lange aufrecht erhalten. Die Geschwindigkeit des Lüfters kann in
diesem Modus bis zum Maximum gefahren werden.
