Extel WEVP 626 E BIS Betriebsanleitung

WEVP 626 E BIS

VPMN 626 + VPPL A 626 E

Ed. 07-07 V1

GUIDE D’INSTALLATION ET D'UTILISATION

HANDLEIDING VOOR INSTALLATIE EN GEBRUIK

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

USER AND INSTALLATION INSTRUCTIONS

MODALITÀ DI UTILIZZO E INSTALLAZIONE

INSTRUCCIONES DE USO E INSTALACIÓN

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 2

GENERALITE

Ce visiophone est composé d'un poste intérieur avec écran couleur à cristaux liquide et inter-

phone main libre, et d'une platine de rue extérieure à encastrer permettant de voir et de

communiquer avec le visiteur qui a sonné. Pour un usage efficace, veuillez lire attentive-

ment et conserver ce manuel d'instruction.

1. DESCRIPTIF

Moniteur

Caméra

Support mural

Adaptateur

2 connecteurs

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 5

2. NOMENCLATURE

a. Moniteur

1. Ecran couleur de 14,5 cm.

2. Touche alarme.

3. Touche “activation/désactivation” de la vidéo et de la communication.

4. Commande ouvre-porte (contact sans courant sur les bornes 5 & 6 du moniteur).

5. Haut-parleur pour la sonnerie et la conversation.

6. Réglage de la luminosité sur l'écran.

7. Réglage de la couleur sur l'écran.

8. Réglage du volume et coupure de la sonnerie.

9. Micro pour communiquer avec la platine de rue.

10.Au dos du moniteur, prise pour la fiche 15 VDC de l'adaptateur (adaptateur à

raccorder sur une installation conforme aux normes en vigueur NFC 15-100 pour la France).

11.Au dos du moniteur, borniers pour le raccordement des fils.

b. Platine de rue, caméra extérieure

1. Micro : permet au visiteur de communiquer vers

l'intérieur

Objectif couleur de la caméra, C-MOS avec iris

automatique

3. LEDS Infrarouges pour vision dans la pénombre,

pour une vision de nuit, prévoir un éclairage

supplémentaire.

4. Bouton d'appel, lorsqu'on appuie sur ce bouton,

la sonnerie se fait entendre à l'intérieur, la caméra

et le moniteur se mettent en fonction.

5. Haut-parleur : permet de se faire entendre à

l'extérieur.

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 6

3. INSTALLATION

Important : si vous essayez votre produit avant installation, veillez à ne pas le faire avec la platine de rue et

le moniteur dans la même pièce, sinon le visiophone émettra un son strident (effet larsen).

Mettre un joint silicone sur la moitié supérieure entre la platine extérieure et le mur

a. Installation de la platine de rue (caméra)

1. Encastrer la boîte plastique (3en prenant soin de ne pas obstruer les écrous de fixation de la platine.

2. Enlever les 2 cache-vis (4) à l'aide d'un petit tournevis à placer dans l'encoche .

3. Raccorder le câble de liaison en respectant le schéma de câblage.

4. Fixer la platine sur la boîte d'encastrement à l'aide des 2 vis fournies sans oublier le joint d’étanchéité .

5. Remonter les 2 cache-vis.

Ne pas exposer la caméra directement au soleil, ou sur une surface réfléchissante.

b. Installation du moniteur

1. Fixer le support mural .

2. Raccorder les fils venant de la

platine de rue et du système

d'ouverture.

3. Brancher la fiche de l'adaptateur (3)

au moniteur (sans le brancher

sur secteur)

Mettre en place le moniteur

sur le support mural . (2).

5. Après s'être assuré de la finalisation

de l'installation, brancher la fiche

d'alimentation de l'adaptateur sur

secteur.

Note : En cas de coupure du cordon d'alimentation veiller à respecter la polarité

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 7

341

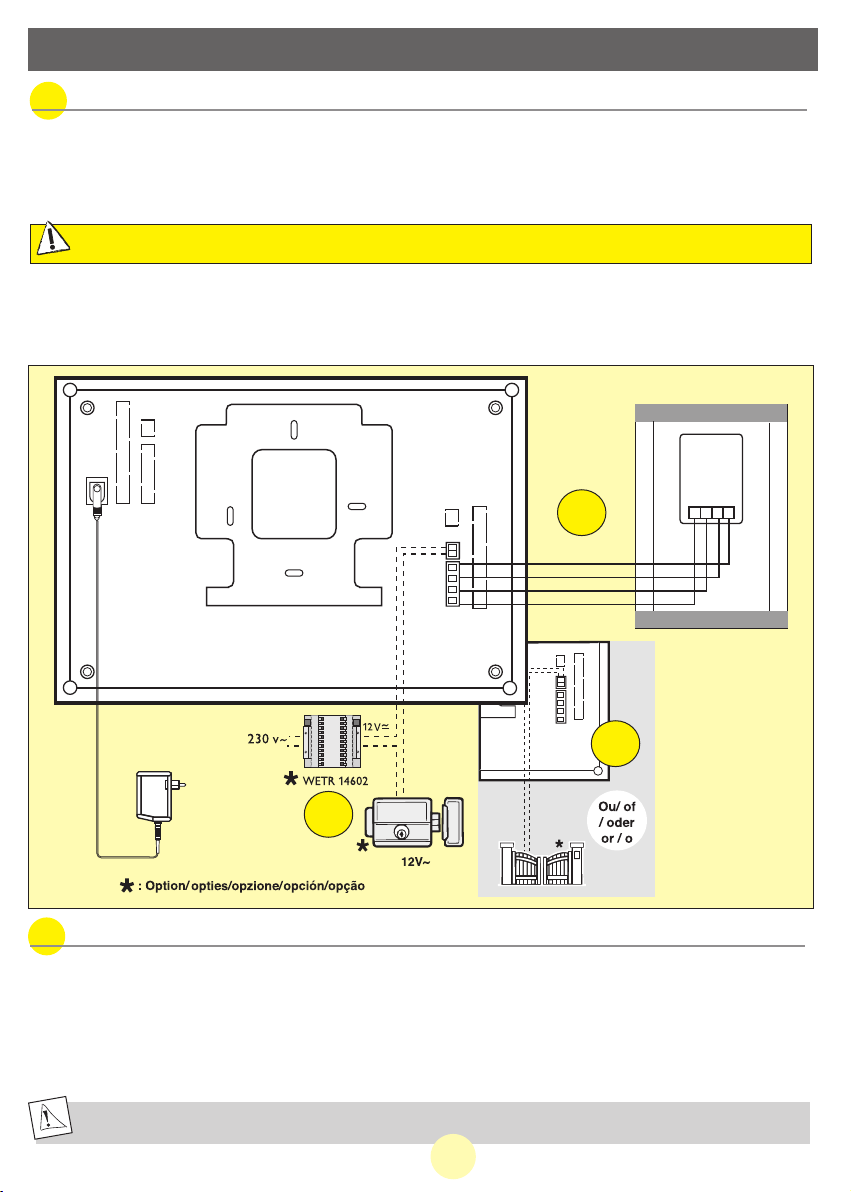

4. CABLAGE

Fils à utiliser : • 4+2 fils 6/10e jusqu’à 30 m

• 4+2 fils 1,5 mm2de 30 à 100 m

Bien raccorder les fils en respectant le schéma de câblage ci-dessous.

Pour raccorder la platine de rue (caméra), 4 fils sont nécessaires.

•Borne “1”

de l’écran sur la borne

“1”

de la caméra.

•Borne “2”

de l’écran sur la borne

“2”

de la caméra.

•Borne “3”

de l’écran sur la borne

“3”

de la caméra.

•Borne “4”

de l’écran sur la borne

“4”

de la caméra.

TTENTION

IL NE FAUT EN AUCUN CAS DOUBLER LES FILS POUR EN AUGMENTER LA SECTION

a. Raccordement du visiophone

la gâche ou la serrure électrique que vous allez installer, devra impérativement être équipée d’une mémoire mécanique comme

toutes les réferences EXTEL. • pour le câblage bien se référer à l’étiquette collée au dos du moniteur et au dos de la caméra.

b. Raccordement d’une gâche ou serrure électrique

Lorsque l'installation est complétée d'une gâche ou d'une serrure électrique il est nécessaire de prévoir 2 fils sup-

plémentaires pour relier la serrure ou la gâche au moniteur (voir câblage p.12).

La raccorder sur les bornes 5 et 6 au dos du moniteur.

Attention : L'alimentation de la gâche ou de la serrure électrique est assurée par un transformateur indépendant

non fourni dans le kit. (réf. Extel : WETR 14602).

A noter que cette fonction n’est valide que si l’écran est allumé.

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 8

c. Raccordement d’une motorisation de portail

La raccorder directement sur les bornes 5 et 6 au dos du moniteur.

Le moniteur délivre un contact "sec" sans

courant à raccorder sur la commande "bouton poussoir" de votre automatisme.

A noter que cette fonction n'est valide que si l'écran est allumé.

5. MODE D’EMPLOI

•Un appel sur le bouton de la platine de rue déclenche un signal sonore et l’allumage du moniteur pendant

environ 30 secondes. Une fois le visiteur identifié, appuyer sur la touche pour communiquer avec lui.

Note :

Une seule implusion sur la touche est suffisante pour entrer en communication avec la platine de rue.

•La conversation terminée attendre la fin de la temporisation d’environ 2 min ou appuyer sur la touche

pour éteindre le moniteur.

• Pour relancer l’image 30s supplémentaires, appuyer sur la touche .

• La gâche ou l’automatisme se commande par la touche .

A noter que la fonction d’ouverture n’est valide que si l’écran est allumé.

• Pour activer la fonction alarme sur la platine de rue, appuyer sur la touche .

a. Utilisation du visiophone

b. Réglages

3 réglages sont accessibles sur le côté du moniteur :

• 1 - Luminosité

• 2 - Couleur

• 3 - Volume et coupure de la sonnerie

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 9

•Toutes les gâches électriques Extel :

WECA 90201, WECA 90301, WECA 90501.

•Toutes les serrures électriques Extel :

WE 5001/2 bis, WE 5002/2 bis, WE 5003/2 bis et WE 5004/2 bis

• Transformateur pour alimenter les gâches et serrures : WETR 14602

•Toutes les motorisations Extel : WEATV2, WEATB2 et

WEATC2.

we 5001/2 bis

weCA 90501 weCA 90301

6. OPTIONS

7. INFORMATIONS POUR LES UTILISATEURS

• Ne pas ouvrir l’appareil afin de ne pas perdre le couvert de la garantie.

• Lors d’un éventuel retour en SAV, protéger l’écran afin d’éviter les rayures.

• Entretien avec un chiffon doux seulement, pas de solvants.

8. ASSISTANCE TECHNIQUE / GARANTIE

Anomalie Cause possible Solution

- Le moniteur n’est pas

alimenté

- Environnement

• Le moniteur ne

s’allume pas

• Mauvaise image et/ou

son

- Vérifier que la fiche de l’adaptateur soit correctement enfoncée.

- Vérifier que les câbles utilisés sont de bonne section et que les câbles de

liaison du visiophone ne sont pas dans la même gaine que du 230V.

- Position de la caméra

• Image trop lumineuse

- Ne pas exposer l’objectif de la caméra directement au soleil ou sur

une surface réfléchissante

Vous pouvez également appeler notre Assistance Technique : AUDIOTEL 0892 350 069 (0,337 €ttc/min.)

Ou consulter notre Site technique EXTEL : “www.cfi-extel.com”, Rubrique : Assistance technique.

Cet appareil est garanti 1 an dans nos ateliers. Le ticket de caisse vous sert de preuve d’achat.

- Installation

• Ecran blanc, pas de

sonnerie

- Vérifier le câble de l’installation, faire un essai sur table avec 30 cm

de câble

- Utilisation

• Pas de sonnerie - Sélecteur du volume de la mélodie sur muet.

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 10

8NL

ALGEMEEN

Deze videofoon bestaat uit een binnenpost met een LCD-kleurenscherm en een draadloze

intercom, en een intercom aan de straatkant die dient ingebouwd te worden. Deze laatste

toont een visueel beeld van de aanbellende bezoeker en staat u eveneens toe met hem te

communiceren. Gelieve deze handleiding aandachtig te lezen en te bewaren voor later

gebruik.

1. BESCHIJVING

Monitor

Camera

Muursteun

Adapter

2 aansluiters

2. ONDER

a. Monitor

Kleurenscherm

2. Alarmtoets.

3. Toets “active

4. Bediening van

5. Luidspreker

6. Instelling hel

7. Kleureninste

8. Instelling van

9. Microfoon o

10.Op de achte

de lichtnetad

in overeenst

11.Op de achte

b. Intercom

1. Micro: laat d

te communic

2. Lens van kleu

iris.

3. Infrarode LED

schemer of in

verlichting.

4. Beltoets: wa

zal men binn

zetten de ca

5. Luidspreker:

ver staanbaa

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 11

9NL

2. ONDERDELEN

a. Monitor

Kleurenscherm (grootte: 14,5 cm)

2. Alarmtoets.

3. Toets “activering/desactivering” van de video en de communicatie.

4. Bediening van de deuropener (stroomvrij contact op de klemmen 5 & 6 van de monitor).

5. Luidspreker voor bel en gesprekken.

6. Instelling helderheid van het scherm.

7. Kleureninstelling van het scherm.

8. Instelling van het volume en uitschakeling van de beltoon.

9. Microfoon om met de intercom aan de straatkant te communiceren.

10.Op de achterzijde van de monitor bevindt zich de ingang voor de plug 15 VDC van

de lichtnetadapter (lichtnetadapter dient aangesloten te worden op een installatie

in overeenstemming met de geldende Franse normen NFC 15-100).

11.Op de achterzijde bevinden zich de klemmenborden om de draden aan te sluiten.

b. Intercom aan de straatkant met camera

1. Micro: laat de bezoeker toe om met de gebruiker

te communiceren.

2. Lens van kleurencamera, C-MOS met automatische

iris.

3. Infrarode LED-lampjes voor een beter zicht bij

schemer of in de nacht. Zorg ook voor extra

verlichting.

4. Beltoets: wanneer men op deze toets duwt,

zal men binnen in huis een bel horen en

zetten de camera en monitor zich in werking.

5. Luidspreker: hiermee bent u aan de straatkant

ver staanbaar.

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 12

10NL

3. INSTALLATIE

Belangrijk : wanneer u uw toestel voor de installatie wenst te proberen, ervoor zorgen dat dit niet gebeurt met de

straatunit en de monitor in dezelfde ruimte, want in dat geval zendt de videofoon een schril geluid uit (Larsen effect).

b. Installatie van de monitor

1. Maak de muurbevestiging vast .

2. Verbind de draden van de intercom en

het verlichtingssysteem.

3. Verbind de stekker van de lichtne

tadapter met de monitor (zonder

de lichtnetadapter aan te sluiten op het

stroomnetwerk)

4. Installeer de monitor op de

muurbevestiging .

5. Controleer nogmaals of alle draden cor

rect aangesloten zijn om vervolgens de

lichtnetadapter aan te sluiten op

het stroomnet.

Opmerking: Gelieve rekening te houden met de polariteit in geval van stroomonderbreking.

Breng siliconenkit aan tussen de straatintercom en de muur .

a. Installatie van de intercom aan de straatkant (met camera)

1. Bouw de plastic doos in en zorg ervoor dat de bevestigingsmoeren van de intercom niet gehinderd worden.

2. Neem de 2 afdekkapjes weg door een kleine schroevendraaier in de gleuf te plaatsen .

3. Sluit de verbindingskabel aan volgens het bekabelingsschema.

4. De plaat van de ingebouwde doos bevestigen met behulp van de 2 meegeleverde schroeven zonder daar

bij de waterdichte dichting te vergeten .

5. Plaats de 2 afdekkapjes.

Stel de camera niet bloot aan direct zonlicht, en bevestig deze niet op een weerspiegelend oppervlak.

MANUAL WEVP 626 E BIS LANGU.qxd 28/09/07 16:01 Page 13

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Extel Gegensprechanlage Handbücher

Extel

Extel WEVP 2200 E Bedienungsanleitung

Extel

Extel diBi Flash White Bedienungsanleitung

Extel

Extel PASF 10005 Bedienungsanleitung

Extel

Extel TALKLINE 10 Bedienungsanleitung

Extel

Extel BUS PRO Bedienungsanleitung

Extel

Extel WEVP 440 BIS Bedienungsanleitung

Extel

Extel LOLA 4.2 Bedienungsanleitung

Extel

Extel WEVP 231 E BIS Bedienungsanleitung

Extel

Extel WEPA 241 Bedienungsanleitung

Extel

Extel 720321 Bedienungsanleitung

Extel

Extel WEVP 2100 E R2 SERIES Bedienungsanleitung

Extel

Extel AudioGlass 651 Bedienungsanleitung

Extel

Extel iron Bedienungsanleitung

Extel

Extel WEPA 201 LC Bedienungsanleitung

Extel

Extel WVDP-2C Bedienungsanleitung

Extel

Extel easy bus NAI-212L Bedienungsanleitung

Extel

Extel WECRPA 80515 SER.R1 Bedienungsanleitung

Extel

Extel BORDY Ed. 03 - 2015 V2 Bedienungsanleitung

Extel

Extel MOBI Bedienungsanleitung

Extel

Extel LEVO Bedienungsanleitung

Extel

Extel CB BUS PRO 3 Bedienungsanleitung

Extel

Extel WECR 80515 SER.R1 Bedienungsanleitung

Extel

Extel LENA 18.3 Bedienungsanleitung

Extel

Extel WEPA 245 BIS Betriebsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung
