FALMEC E.ion System Incasso 70 Bedienungsanleitung

ИНСТРУКЦИЯ

Falmec E.Ion Gruppo Incasso 70

Gruppo incasso E.ion

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ИНСТРУКЦИИ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

558 / 803

271

428

531 / 776

120

358

294

11*

274

*quota regolabile:

+11 / -16mm

262

506 / 751

min 19 / max 43mm

PARETE / WALL

276

430

19*

VISTA SUPERIORE-TOP VIEW

SOLO PER PENSILE H360 mm

ONLY FOR WALL UNIT H360 mm

VISTA INFERIORE-BOTTOM VIEW

*QUOTA FISSA -

DIMENSION NOT

VARIABLE

IT - Misure foro per incasso

EN - Hole measurements for installation

DE - Lochabmessungen für einbau

FR - Mesures du trou pour encastrement

ES - Medidas del oricio para empotrado

RU -   

PL - Wymiary otworu do zabudowy

NL - Maten gat voor inbouw

PT - Medidas do furo para embutir

DK - Mål til åbning for indbygning

SE - Mått hål för inbyggnad

FI - Aukon mitat upotusta varten

NO- Hullmål for innfelling

GRUPPO INCASSO 50: 24 kg

GRUPPO INCASSO 70: 26 kg

PENSILE H360 mm

WALL UNIT H360 mm

558 / 803

271

417

292

428

531 / 776

120

390

417

358

294

11*

274

268

461

292

*quota regolabile:

+11 / -16mm

262

506 / 751

min 19 / max 43mm

PARETE / WALL

265

389

19*

VISTA SUPERIORE-TOP VIEW

VISTA INFERIORE-BOTTOM VIEW

*QUOTA FISSA -

DIMENSION NOT

VARIABLE

IT - Misure foro per incasso

EN - Hole measurements for installation

DE - Lochabmessungen für einbau

FR - Mesures du trou pour encastrement

ES - Medidas del oricio para empotrado

RU -   

PL - Wymiary otworu do zabudowy

NL - Maten gat voor inbouw

PT - Medidas do furo para embutir

DK - Mål til åbning for indbygning

SE - Mått hål för inbyggnad

FI - Aukon mitat upotusta varten

NO- Hullmål for innfelling

PENSILE H480 mm

WALL UNIT H480 mm

GRUPPO INCASSO 50: 24 kg

GRUPPO INCASSO 70: 26 kg

558 / 803

271

417

292

428

531 / 776

120

417

390

358

294

11*

274

292

268

min560 / max 716

*quota regolabile:

+11 / -16mm

262

506 / 751

min 19 / max 43mm

PARETE / WALL

265

389

19*

VISTA SUPERIORE-TOP VIEW

VISTA INFERIORE-BOTTOM VIEW

*QUOTA FISSA -

DIMENSION NOT

VARIABLE

IT - Misure foro per incasso

EN - Hole measurements for installation

DE - Lochabmessungen für einbau

FR - Mesures du trou pour encastrement

ES - Medidas del oricio para empotrado

RU -   

PL - Wymiary otworu do zabudowy

NL - Maten gat voor inbouw

PT - Medidas do furo para embutir

DK - Mål til åbning for indbygning

SE - Mått hål för inbyggnad

FI - Aukon mitat upotusta varten

NO- Hullmål for innfelling

GRUPPO INCASSO 50: 24 kg

GRUPPO INCASSO 70: 26 kg

PENSILE H600-720 mm

WALL UNIT H600-720 mm

X = min.

560 mm

X = min.

520 mm

IT - Misure installazione (1),

Dividere cappa e blocco ionizzante (2) (3).

EN - Installation measurements (1),

Separate the hood from the ionizing block (2) (3).

DE - Installationsabmessungen (1),

Haube und Ionisierungsblock trennen (2) (3).

FR - Mesures pour installation (1),

Diviser la hotte et le bloc ionisant (2) (3).

ES - Medidas instalación (1),

Dividir campana y bloque ionizante (2).

RU -   (1),

     (2).

PL - Wymiary instalacji (1),

Rozłączyć okap i blok jonizujący (2).

NL - Installatiematen (1),

Kap en ionisatieblok scheiden (2).

PT - Medidas para a instalação (1),

Dividir capa e bloco ionizante (2).

DK - Installationsmål (1),

Opdele emhætte og ioniserende blok (2).

SE - Mått installation (1),

Dela upp sughuv och joniserande block

(2).

FI - Asennusmitat (1),

Erota liesituuletin ionisoivasta lohkosta (2).

NO - Installasjonsmål (1),

Separer hetten og ioniseringsenheten (2).

389

265

430

276

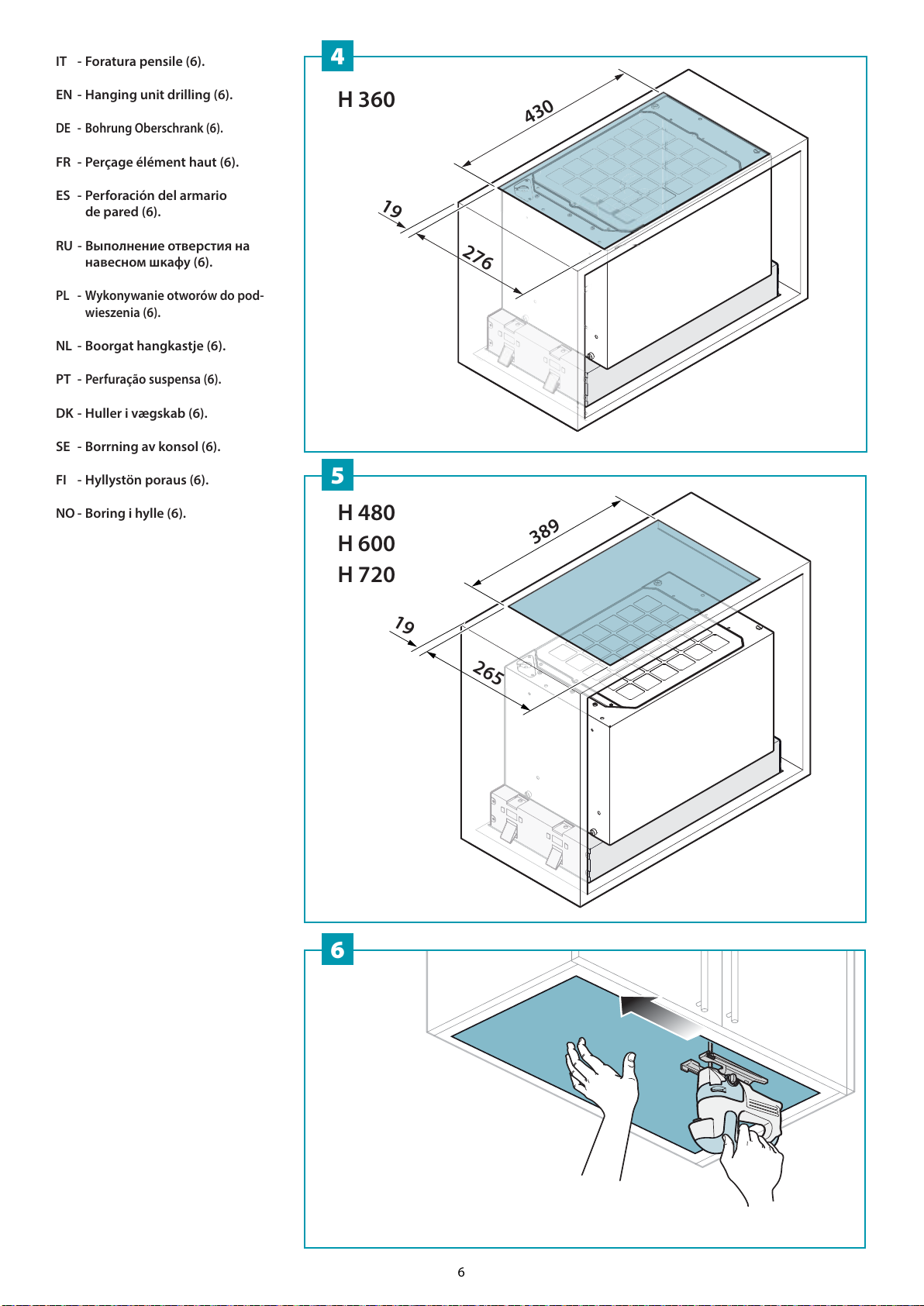

IT - Foratura pensile (6).

EN - Hanging unit drilling (6).

DE - Bohrung Oberschrank (6).

FR - Perçage élément haut (6).

ES - Perforación del armario

de pared (6).

RU -   

  (6).

PL - Wykonywanie otworów do pod-

wieszenia (6).

NL - Boorgat hangkastje (6).

PT -

Perfuração suspensa (6).

DK - Huller i vægskab (6).

SE - Borrning av konsol (6).

FI - Hyllystön poraus (6).

NO - Boring i hylle (6).

H 360

H 480

H 600

H 720

V1 (x4) V1 (x4)

OK!

NO!

Max 20 mm

Min 12 mm

Max 20 mm

Min 12 mm

H360

H480...720

ATTENTION ! H360 ONLY

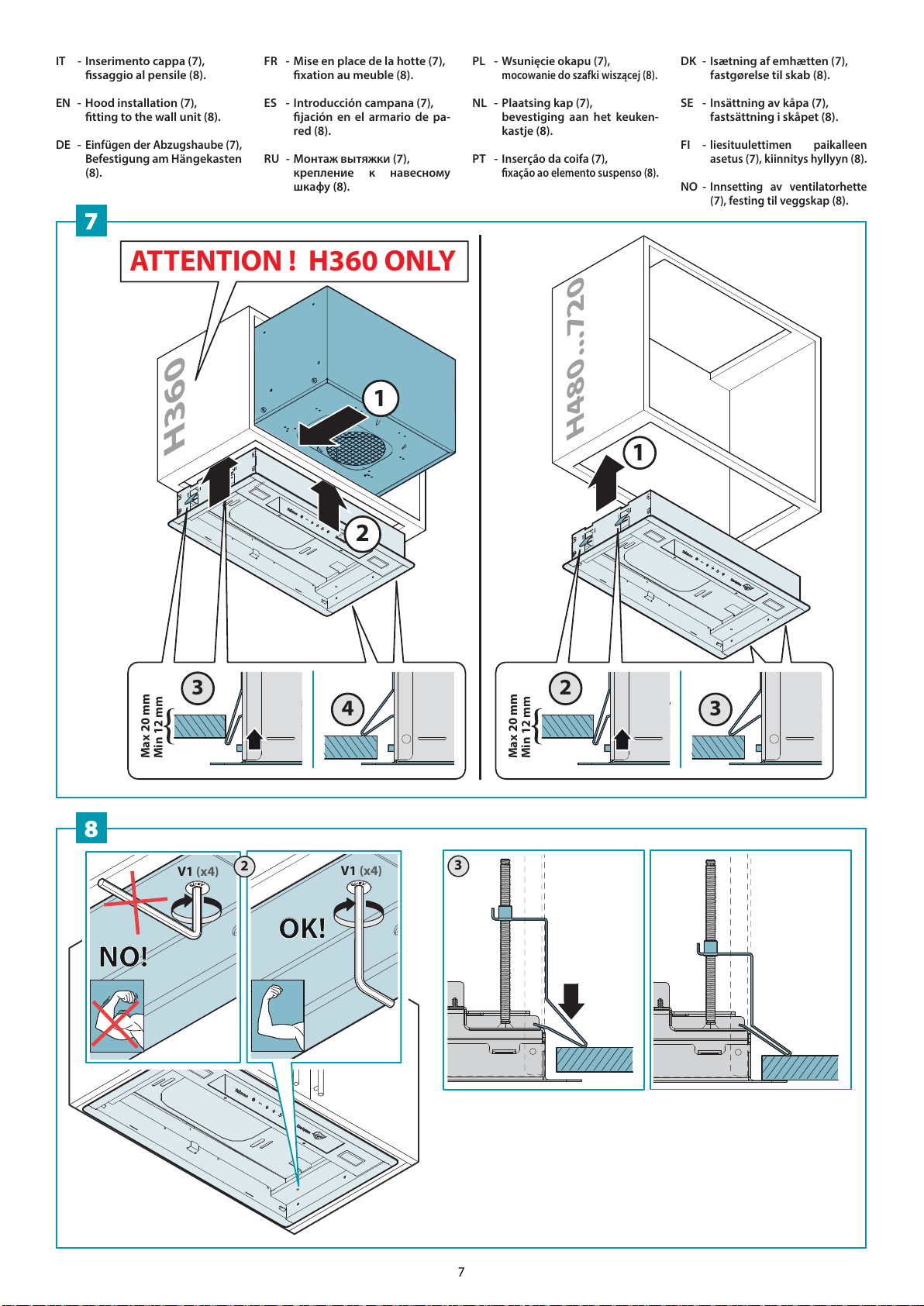

IT - Inserimento cappa (7),

ssaggio al pensile (8).

EN - Hood installation (7),

tting to the wall unit (8).

DE -

Einfügen der Abzugshaube (7),

Befestigung am Hängekasten

(8).

FR - Mise en place de la hotte (7),

xation au meuble (8).

ES - Introducción campana (7),

jación en el armario de pa-

red (8).

RU -   (7),

  

 (8).

PL -

Wsunięcie okapu (7),

mocowanie do szafki wiszącej (8).

NL -

Plaatsing kap (7),

bevestiging aan het keuken-

kastje (8).

PT -

Inserção da coifa (7),

xação ao elemento suspenso (8).

DK - Isætning af emhætten (7),

fastgørelse til skab (8).

SE - Insättning av kåpa (7),

fastsättning i skåpet (8).

FI -

liesituulettimen paikalleen

asetus (7), kiinnitys hyllyyn (8).

NO -

Innsetting av ventilatorhette

(7), festing til veggskap (8).

X mm 0 mm

OKNO

IMPORTANT

IT - Installazione blocco ionizzante (9)

e collegamento elettrico (10).

EN - Installation of ionizing block (9)

and power connection (10).

DE - Installation Ionisierungsblock (9)

und elektrischer Anschluss (10).

FR - Installation du bloc ionisant (9)

et branchement électrique (10).

ES -

Instalación del bloque de ionización (9)

y conexión eléctrica (10).

RU -

   (9)

   (10).

PL - Instalacja bloku jonizującego (9)

i podłączenie elektryczne (10).

NL - Installatie ionisatieblok (9)

en elektrische aansluiting (10).

PT - Instalação bloco ionizante (9)

e ligação elétrica (10).

DK - Installation af ioniserende blok (9)

og elektrisk forbindelse (10).

SE - Installation av joniseringsenhet (9)

och elanslutning (10).

FI - Ionisoivan lohkon asennus (9)

ja sähköliitäntä (10).

NO - Installasjon av ioniseringsenhet (9)

og elektrisk tilkobling (10).
