FALMEC Nube Bedienungsanleitung

video

d'installazione

installation

video

INSTRUCTIONS

BOOKLET

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ɂɇɋɌɊɍɄɐɂɂ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Nube

DIMENSIONE FORATURA

HOLE SIZES

540

973

925

492

390

556 128

min 10/max 25

341

239

275

150

940

505

IT  Installazione con motore sulla cappa.

EN  Installation with motor on the hood.

DE  Installation mit Motor an der Haube.

FR  Installation avec moteur sur la hotte.

ES  Instalación con el motor en la campana.

RU      .

PL  Instalacja z silnikiem na okapie.

NL  Installatie met motor op kap.

NUBE: 32 KG

pag. page

Seite .

str. side

sivu

PT  Instalação com motor na capa.

DK  Installation med motoren på emhætten.

SE  Installation med motor på äkthuven.

FI  Asennus moottori liesituulettimen päällä.

NO Installasjon med motor på hetten.

pag. page

Seite .

str. side

sivu

IT  Installazione con motore SLIM.

EN  Installation with SLIM motor.

DE  Installation SLIM-Motor.

FR  Installation avec moteur SLIM.

ES  Instalación con motor SLIM.

RU     SLIM.

PL  Instalacja z silnikiem SLIM.

NL  Installatie met SLIM motor.

PT  Instalação com motor SLIM.

DK  Installation med motoren SLIM.

SE  Installation med SLIM-motor.

FI  Asennus SLIM-moottorilla.

NO  Installasjon med SLIM-motor.

DIMENSIONE FORATURA

HOLE SIZES

540

973

940

505

194

345

493

926

499

min.10/max. 25

390

973

540

NUBE: 31 KG

DIMENSIONE FORATURA

HOLE SIZES

940

505

540

973

925

492

390

556

128

min 10/max 25

275 275

216

193

144

IT - Installazione con kit convog-

liatore e motore remoto.

EN - Installation with conveyor kit

and remote motor.

DE - Installation mit Förder-Kit

und getrennt montiertem

Motor.

FR - Installation avec kit convo-

yeur et moteur à distance.

ES - Instalación con kit trans-

portador y motor remoto.

NUBE: 24 KG

RU -   

  

.

PL - Instalacja z zestawem

doprowadzającym i silnikiem

zewnętrznym.

NL - Installatie met luchtkanaal en

motor op afstand.

PT - Instalação com kit trans-

portador e motor remoto.

DK - Installation med kit med blæ-

ser-kappe og ernmotor.

pag. page

Seite .

str. side

sivu

SE - Installation med transportör-

sats och separat monterad

motor.

FI - Asennus kanavasarjalla ja

etäkäyttömoottorilla.

NO - Installasjon med

transportørsett og

ernmotor.

DIMENSIONE FORATURA

HOLE SIZES

940

505

973

492

925

128 540

min 10/max 25

150

130

NUBE: 22 KG

IT  Installazione con motore remoto.

EN  Installation with remote motor.

DE  Installation mit getrennt montiertem Motor.

FR  Installation avec moteur à distance.

ES  Instalación con motor remoto.

RU     .

PL  Instalacja z silnikiem zewnętrznym.

NL  Installatie met motor op afstand.

pag. page

Seite .

str. side

sivu

PT  Instalação com motor remoto.

DK  Installation med ernmotor.

SE  Installation med separat monterad motor.

FI  Asennus etäkäyttömoottorilla.

NO  Installasjon med ernmotor.

Max 1500 mm

ø9 mm

IT - Misure per l’installazione.

EN - Measurements for installation.

DE - Masangaben fur die Installation.

FR - Mesures pour l'installation.

ES - Medidas para la instalacion.

RU -   .

PL - Środki montażowe.

NL - Maten voor de installatie.

PT - Medidas para a instalacao.

DK - Mal for installation.

SE - Installationsatgarder.

FI - Mitat asennusta varten.

NO- Installasjonsmal.

FALSE CEILING

CONTROSOFFITTO

min.

60 mm

min.

60 mm

FALSE CEILING

CONTROSOFFITTO

biadesivo

double adhesive

√

IT - Operazioni preliminari: Taglio cartongesso (1),

inserimento cornice di supporto (2).

EN - Preliminary operations: Cutting the plasterbo-

ard (1), inserting the supporting frame (2).

DE - Vorbereitende Arbeiten: Schnitt Gipskar-

ton(1), Einsetzung Halterungsrahmen(2).

FR -

Opérations préliminaires: Découpe de la plaque

de plâtre (1), insertion d'un cadre de support (2).

ES - Operaciones preliminares: Corte de placas de

yeso (1), inserción del bastidor de soporte (2).

RU -  :  -

 (1),    (2).

PL - Operacje wstępne: Wycięcie gipsokartonu (1),

umieszczenie ramy nośnej (2).

NL - Voorbereidende handelingen: Zaag de ope-

ning in de gipsplaat (1) en breng de steunlijst

(2) aan.

PT - Operações preliminares: Cortar as placas de ge-

sso (1), inserção do quadro de suporte (2).

DK - Indledende handlinger: Tilskæring af gipspla-

de (1), indsætning af støtteramme (2).

SE - Förberedande åtgärder: Skär ut gipsskivan (1)

och sätt i stödramen (2).

FI - Esitoimenpiteet: Kipsilevyn leikkaus (1), tuki-

kehikon asetus (2).

NO- Forberedende operasjoner: Kutt i gipsen (1),

innsetting av støtteramme (2).

Ø9

IT - Operazioni preliminari: ssaggio a sotto

delle catenelle di sicurezza obbligatorie.

EN - Preliminary operations: xing the mandatory safety

chains to the ceiling.

DE - Vorbereitende Arbeiten: Befestigung der obligatorischen

Sicherungsketten an der Decke.

FR - Opérations préliminaires: xation au plafond des chaînes

de sécurité obligatoires.

ES - Operaciones preliminares: jación en el techo de las cade-

nas de seguridad obligatorias.

RU -  :   

  .

PL - Operacje wstępne: mocowanie do sutu obowiązkowych

łańcuchów zabezpieczających.

NL -

Voorbereidende handelingen: bevestiging aan het pla-

fond van de verplichte veiligheidskettingen.

PT - Operações preliminares: xação ao teto das correntes de

segurança obrigatórias.

DK - Indledende handlinger: Fastspænding af de obligatoriske

sikkerhedskæder i loftet.

SE - Förberedande åtgärder: fäst obligatoriska säkerhetsked-

jor till taket.

FI - Esitoimenpiteet: pakollisten turvaketjujen kiinnitys

kattoon.

NO - Forberedende operasjoner: feste obligatoriske sikker-

hetskjeder til taket.

X 620 mm

Y 150 mm

IT - Aprire pannello, togliere ltri (4) e pistone a gas (5);

EN - Open the panel, remove the lters (4) and gas piston (5).

DE - Paneel önen, Filter(4) und Gaskolben(5) entnehmen.

FR - Ouvrir le panneau, retirer les ltres (4) et le piston à gaz (5).

ES - Abrir el panel, quitar los ltros (4) y un pistón de gas (5).

RU -

 ,   (4)    (5).

PL - Otworzyć panel, zdjąć ltry (4) i tłok pneumatyczny (5).

NL - Open het paneel, verwijder de lters (4) en de gaszuiger (5).

PT - Abrir o painel, retirar os ltros (4) e pistão de gás (5).

DK - Åbn panelet, tag ltrene (4) og gasstemplet (5) ud.

SE - Öppna panelen, avlägsna ltren (4) och gaskolven (5).

FI - Avaa paneeli, irrota suodattimet (4) ja kaasumäntä (5).

NO- Åpne panelet, ta ut ltrene (4) og gasstempel (5).

INLET

1 2

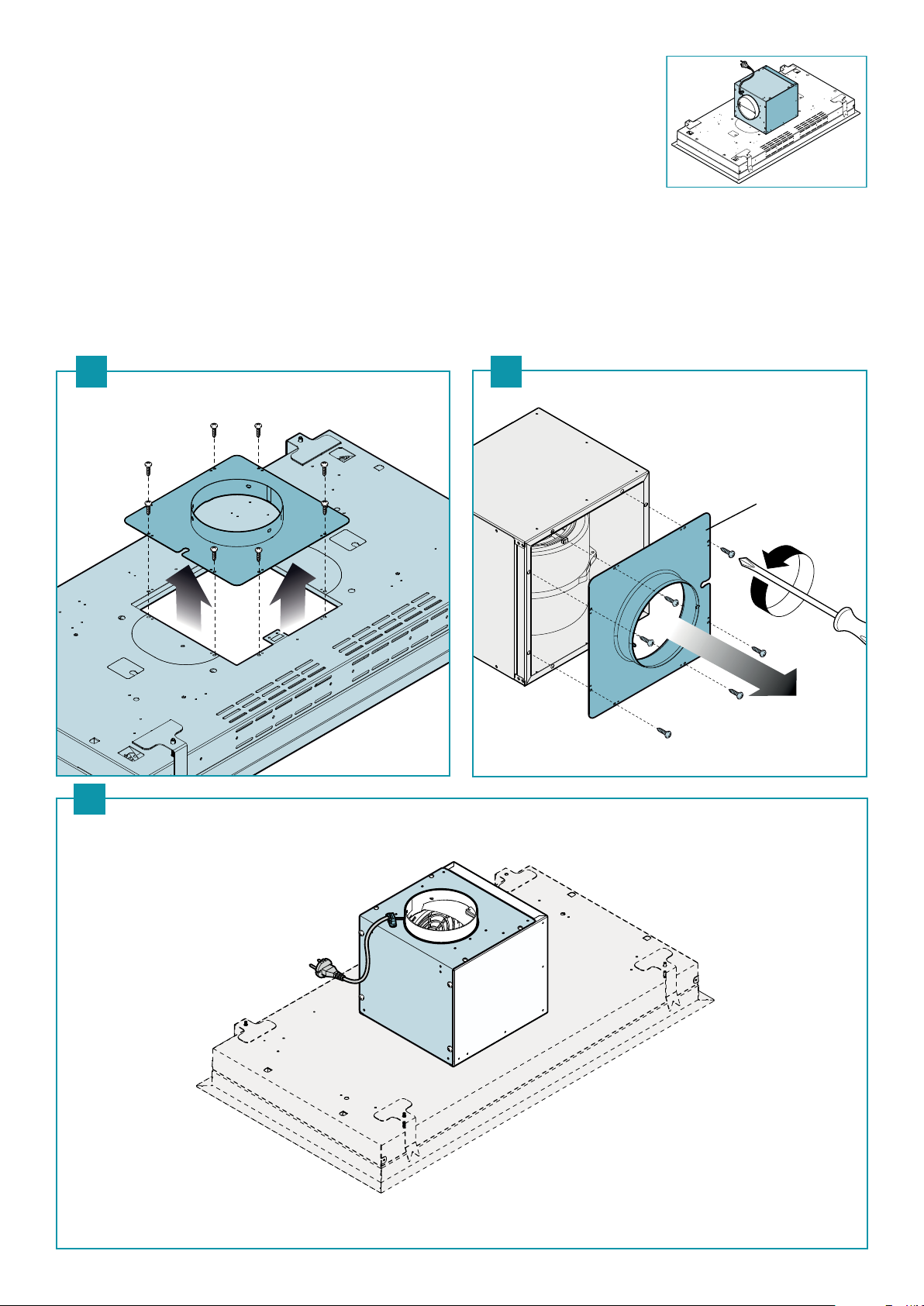

IT - Togliere la angia dalla cappa (1) e dal mo-

tore (2). Se l'uscita aria è verso l'alto, vedi

(3). Per altre direzioni, Vedere (4) e (5).

EN - Remove the ange from the hood (1) and

the motor (2). If the air outlet is upward, see

(3). For other directions, see (4) and (5).

DE - Den Flansch der Haube (1) entfernen und

des Motors(2) entfernen. Wenn der Luftau-

slass nach oben gerichtet ist, siehe (3). Für

andere Richtungen siehe (4) und (5).

FR - Retirer la bride de la hotte (1) et du moteur

(2). Si la sortie d'air est vers le haut, voir (3).

Pour d'autres directions, voir (4) et (5).

ES - Retirar la brida de la campana (1) y del motor

(2). Si la salida de aire es ascendente, véase

(3). Para otras direcciones, ver (4) y (5).

RU -     (1) 

 (2).   

 ,  (3).  

,  (4)  (5).

PL - Zdjąć kołnierz z okapu (1) i z silnika (2). Jeżeli

wylot powietrza do góry, patrz (3). PW pr-

zypadku innych kierunków, patrz (4) i (5).

NL - Verwijder de ens van de kap (1) en van de

motor (2). Of de luchtuitlaat is opwaarts, zie

(3). Voor andere richtingen, zie (4) en (5).

PT - Retirar o ange da capa (1) e do motor (2).

Se a saída de ar é para cima, ver (3). Para ou-

tras indicações, ver (4) e (5).

DK - Tag angen af emhætten (1) og motoren

(2). Hvis afgangsluften er opad, se (3). For

andre retninger, se (4) og (5).

SE - Avlägsna änset från äkthuven (1) och

motor (2). Om luftutloppet är uppåt, se (3).

För andra riktningar, se (4) och (5).

FI -

Ota laippa pois liesituulettimesta (1) ja

moottorista (2). Jos ilmanpoistoaukko on

ylöspäin (3). Ja muihin suuntiin, katso (4) ja (5).

NO - Fjern ensen fra hetten (1) og motoren (2).

Dersom luftutløpet er oppover, se (3). For

andre retninger, se (4) og (5).
