Skema
Design
2

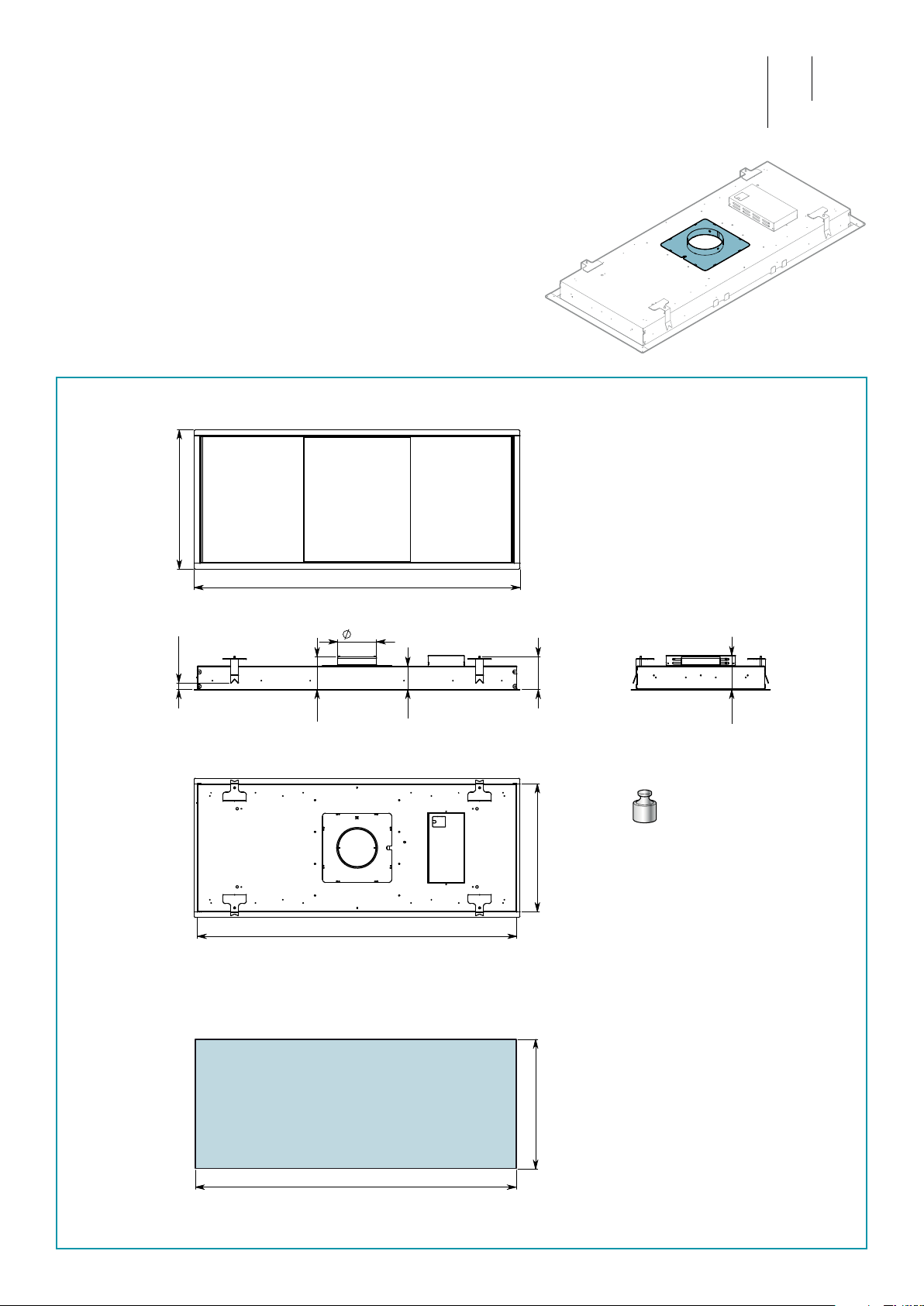

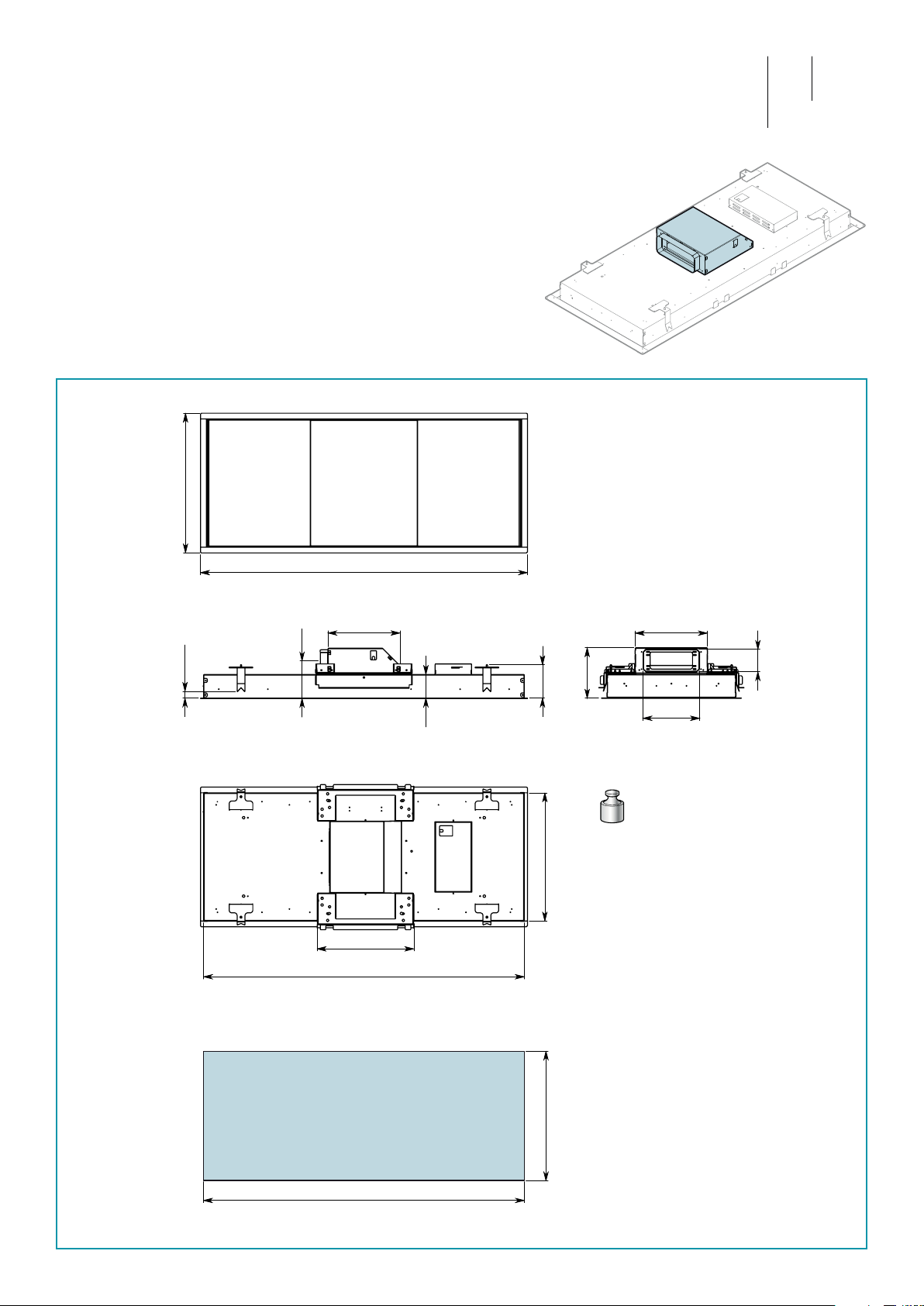

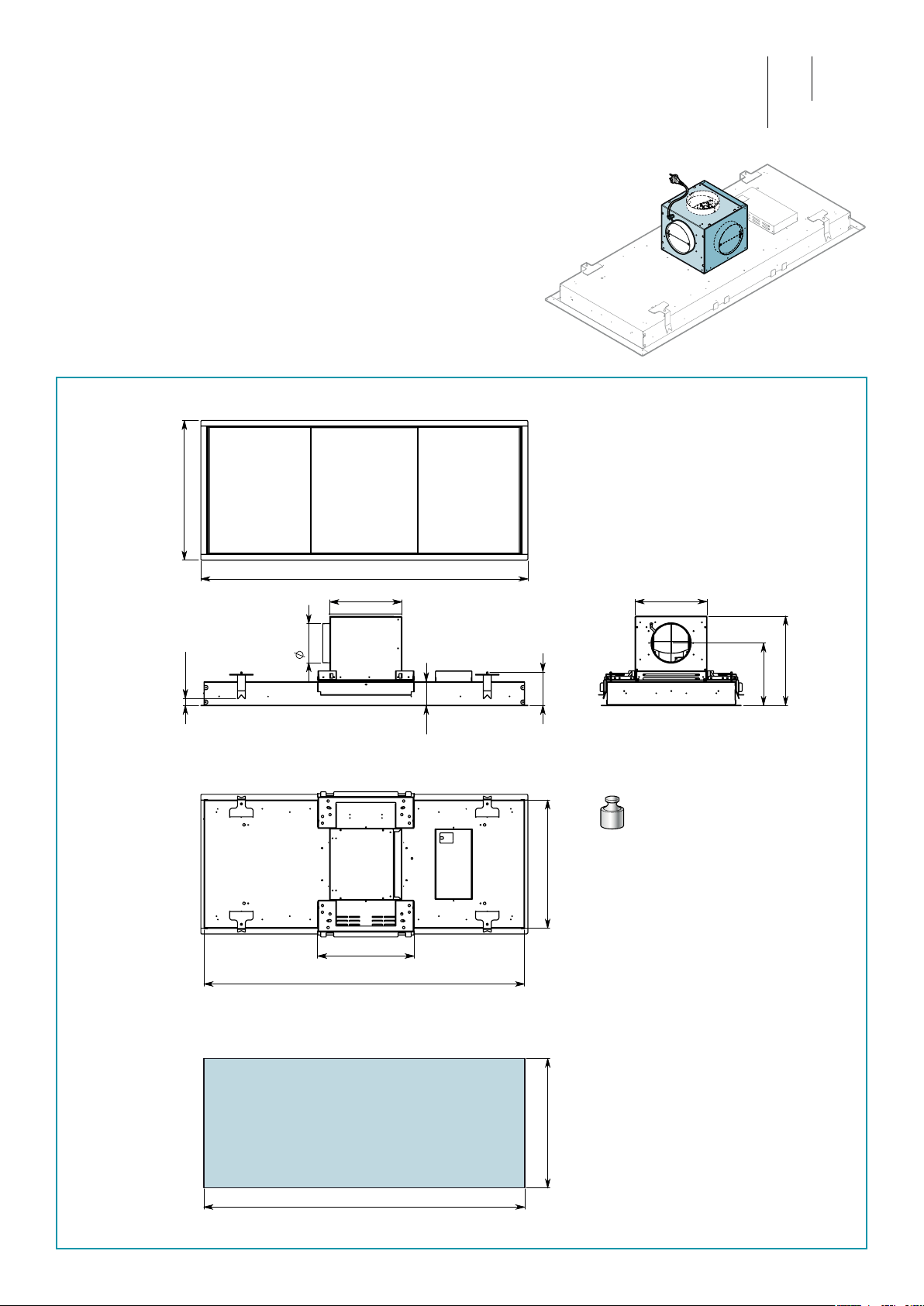

DIMENSIONE FORATURA
HOLE SIZES: 1240x505
336
244
275
1240
505 491
1226
127
min 10/max 25
90
1250
534
275
150
390
pag. page
Seite .
str. side
sivu
10
IT Installazione con motore sulla cappa.
EN Installation with motor on the hood.
DE Installation mit Motor an der Haube.
FR Installation avec moteur sur la hotte.
ES Instalación con el motor en la campana.
RU .
PL Instalacja z silnikiem na okapie.
NL Installatie met motor op kap.
PT Instalação com motor na capa.
DK Installation med motoren på emhætten.
SE Installation med motor på äkthuven.
FI Asennus moottori liesituulettimen päällä.
NO Installasjon med motor på hetten.
37 kg
3
345
499
190
DIMENSIONE FORATURA
HOLE SIZES: 1240x505
1240
505 491
1226
127
min 10/max 25
90
1250
534
390
pag. page
Seite .
str. side
sivu
15
IT Installazione con motore SLIM.
EN Installation with SLIM motor.
DE Installation SLIM-Motor.
FR Installation avec moteur SLIM.
ES Instalación con motor SLIM.
RU SLIM.
PL Instalacja z silnikiem SLIM.
NL Installatie met SLIM motor.
PT Instalação com motor SLIM.
DK Installation med motoren SLIM.
SE Installation med SLIM-motor.
FI Asennus SLIM-moottorilla.
NO Installasjon med SLIM-motor.
36 kg
4
DIMENSIONE FORATURA
HOLE SIZES: 1240x505
1240
505 491
1226
127
min 10/max 25
90
1250
534
275
138
390
275
98
216
190
pag. page
Seite .
str. side
sivu
17
IT Installazione con kit convo-
gliatore e motore remoto.
EN Installation with conveyor
kit and remote motor.
DE Installation mit Förder-Kit
und getrennt montiertem
Motor.
FR Installation avec kit convo-
yeur et moteur à distance.
ES Instalación con kit transpor-
tador y motor remoto.
RU
-
-
.
PL
Instalacja z zestawem dopro-
wadzającym i silnikiem ze-
wnętrznym.
NL Installatie met luchtkanaal en
motor op afstand.
PT Instalação com kit transpor-
tador e motor remoto.
DK Installation med kit med
blæser-kappe og ernmotor.
SE Installation med transpor-
törsats och separat monte-
rad motor.
FI Asennus kanavasarjalla ja
etäkäyttömoottorilla.
NO Installasjon med transpor-
tørsett og ernmotor.
29 kg
5
491
1226
127
min 10/max 25
127
90
150
131
1250
534
DIMENSIONE FORATURA
HOLE SIZES: 1240x505
1240
505
pag. page
Seite .
str. side
sivu
19
IT Installazione con motore remoto.
EN Installation with remote motor.
DE Installation mit getrennt montiertem Motor.
FR Installation avec moteur à distance.
ES Instalación con motor remoto.
RU .
PL Instalacja z silnikiem zewnętrznym.
NL Installatie met motor op afstand.
PT Instalação com motor remoto.
DK Installation med ernmotor.
SE Installation med separat monterad motor.
FI Asennus etäkäyttömoottorilla.
NO Installasjon med ernmotor.
27 kg
6
Max 1500 mm
ø9 mm
IT - Misure per l’installazione.
EN - Measurements for installation.
DE - Masangaben fur die Installation.
FR - Mesures pour l'installation.
ES - Medidas para la instalacion.
RU - .
PL - Środki montażowe.
NL - Maten voor de installatie.
PT - Medidas para a instalacao.
DK - Mal for installation.
SE - Installationsatgarder.
FI - Mitat asennusta varten.
NO- Installasjonsmal.
7
FALSE CEILING
CONTROSOFFITTO
2
min.
60 mm
min.
60 mm
1
FALSE CEILING
CONTROSOFFITTO
G
3
4
biadesivo
double adhesive
2
1
H
H
√
x
1
2

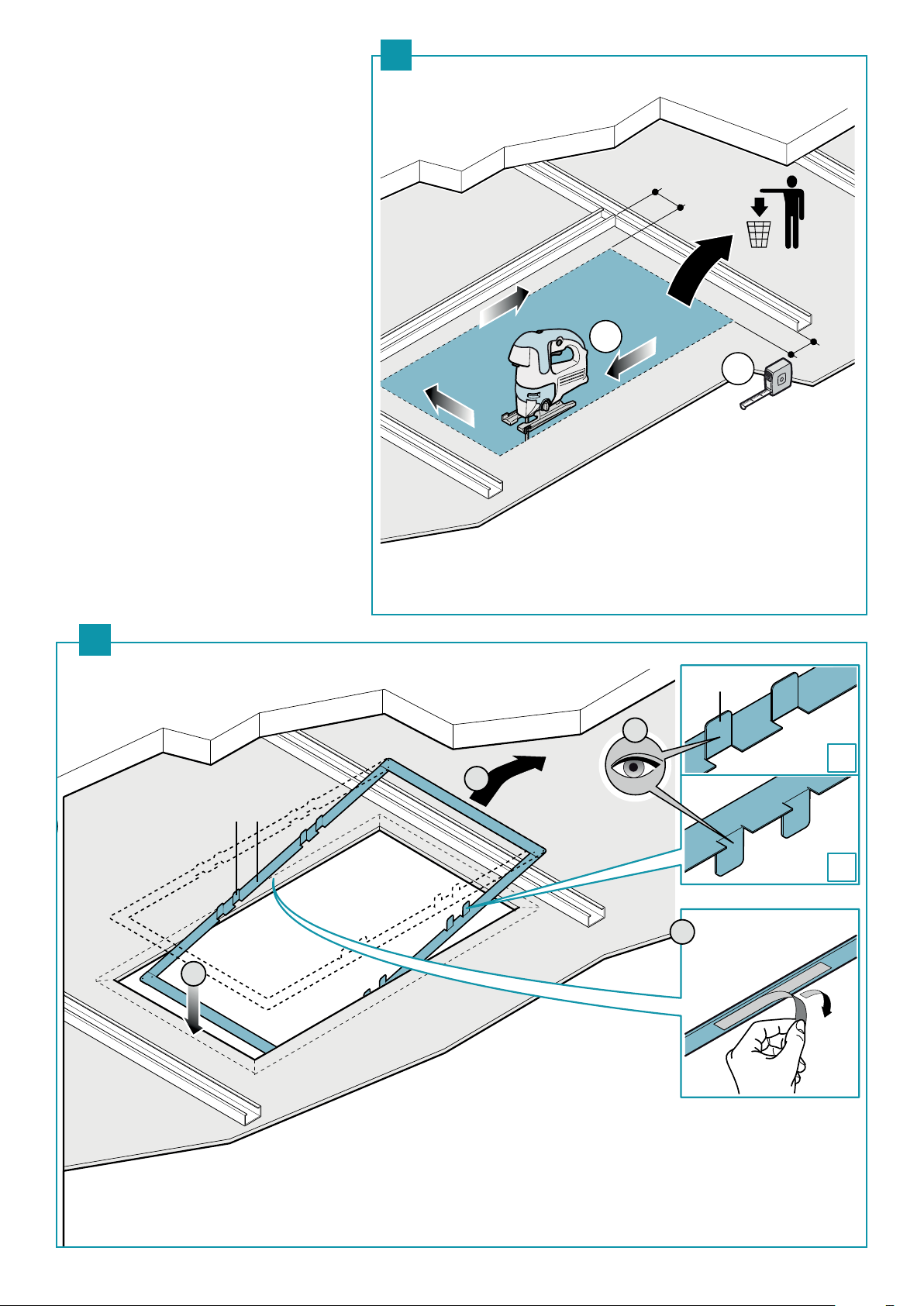

IT - Operazioni preliminari: Taglio cartongesso (1),
inserimento cornice di supporto (2).
EN - Preliminary operations: Cutting the plasterbo-
ard (1), inserting the supporting frame (2).
DE - Vorbereitende Arbeiten: Schnitt Gipskar-
ton(1), Einsetzung Halterungsrahmen(2).
FR -
Opérations préliminaires: Découpe de la plaque
de plâtre (1), insertion d'un cadre de support (2).
ES - Operaciones preliminares: Corte de placas de
yeso (1), inserción del bastidor de soporte (2).
RU - : -
(1), (2).
PL - Operacje wstępne: Wycięcie gipsokartonu (1),
umieszczenie ramy nośnej (2).
NL - Voorbereidende handelingen: Zaag de ope-
ning in de gipsplaat (1) en breng de steunlijst
(2) aan.
PT - Operações preliminares: Cortar as placas de ge-
sso (1), inserção do quadro de suporte (2).
DK - Indledende handlinger: Tilskæring af gipspla-
de (1), indsætning af støtteramme (2).
SE - Förberedande åtgärder: Skär ut gipsskivan (1)
och sätt i stödramen (2).
FI - Esitoimenpiteet: Kipsilevyn leikkaus (1), tuki-
kehikon asetus (2).
NO- Forberedende operasjoner: Kutt i gipsen (1),
innsetting av støtteramme (2).
8
X
Y
X
1
2
Y
4
3
Ø9
mm
3
IT - Operazioni preliminari: ssaggio a sotto
delle catenelle di sicurezza obbligatorie.
EN - Preliminary operations: xing the mandatory safety
chains to the ceiling.
DE - Vorbereitende Arbeiten: Befestigung der obligatorischen
Sicherungsketten an der Decke.
FR - Opérations préliminaires: xation au plafond des chaînes
de sécurité obligatoires.
ES - Operaciones preliminares: jación en el techo de las cade-
nas de seguridad obligatorias.
RU - :
.
PL - Operacje wstępne: mocowanie do sutu obowiązkowych
łańcuchów zabezpieczających.
NL -
Voorbereidende handelingen: bevestiging aan het pla-
fond van de verplichte veiligheidskettingen.
PT - Operações preliminares: xação ao teto das correntes de
segurança obrigatórias.
DK - Indledende handlinger: Fastspænding af de obligatoriske
sikkerhedskæder i loftet.
SE - Förberedande åtgärder: fäst obligatoriska säkerhetsked-
jor till taket.
FI - Esitoimenpiteet: pakollisten turvaketjujen kiinnitys
kattoon.
NO - Forberedende operasjoner: feste obligatoriske sikker-
hetskjeder til taket.
X 920 mm
Y 300 mm
9
1
4
2
3
3
4
5
1
2
(x 2)
4
5
IT - Aprire pannello, togliere ltri (4) e pannelli laterali (5);
EN - Open the panel, remove the lters (4) and side panels (5).
DE - Paneel önen, Filter(4) und Seitenwände(5) entnehmen.
FR -
Ouvrir le panneau, retirer les ltres (4) et les panneau lateral (5).
ES - Abrir el panel, quitar los ltros (4) y los panel lateral (5).
RU -
, (4) (5).
PL - Otworzyć panel, zdjąć ltry (4) i panele boczne (5).
NL - Open het paneel, verwijder de lters (4) en zijpanelen (5).
PT - Abrir o painel, retirar os ltros (4) e os painéis laterais (5).
DK - Åbn panelet, tag ltrene (4) og sidepanelerne (5).
SE - Öppna panelen, avlägsna ltren (4) och sidopaneler (5).
FI - Avaa paneeli, irrota suodattimet (4) ja sivupaneelit (5).
NO- Åpne panelet, ta ut ltrene (4) og sidepanelene (5).
10
2

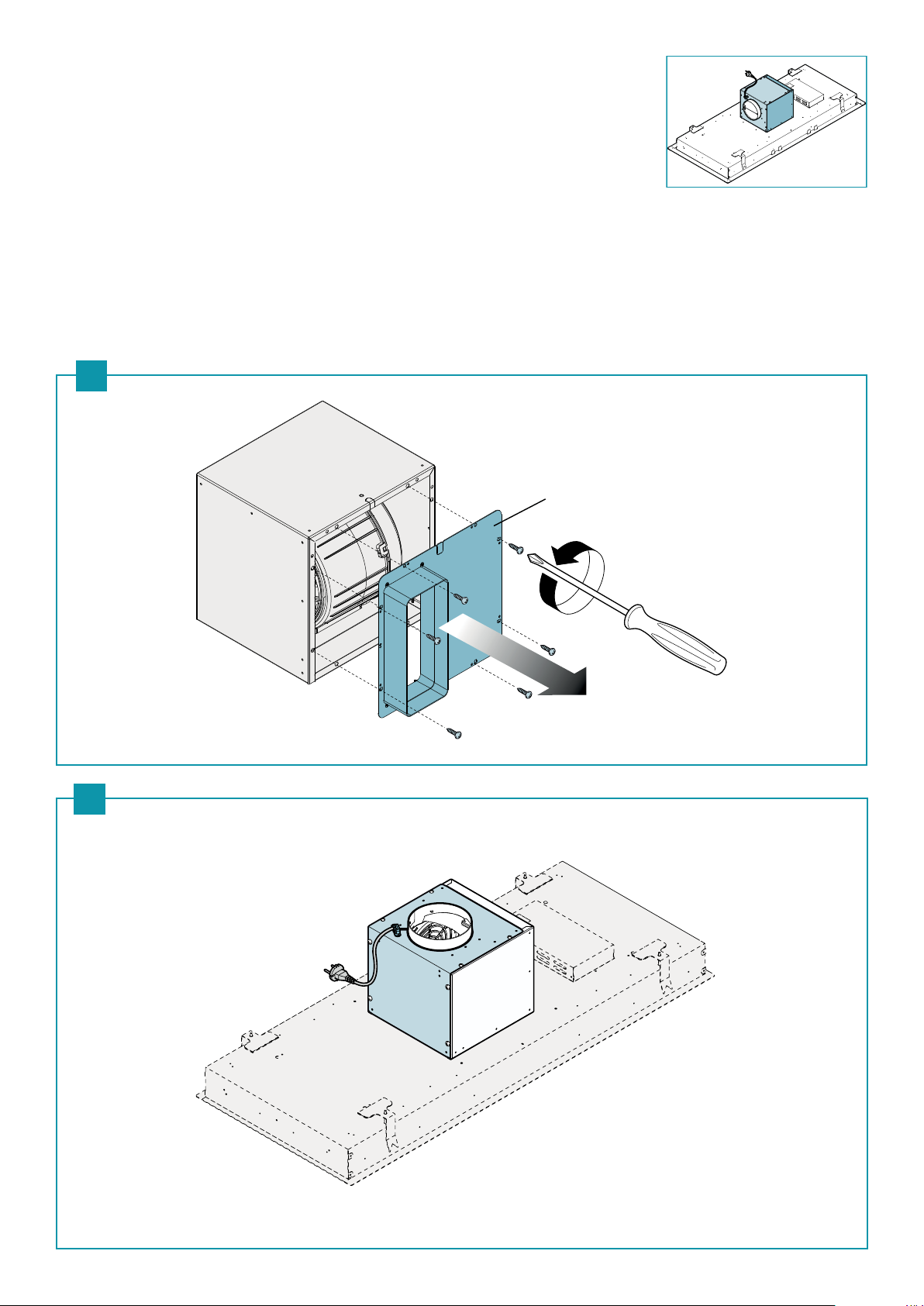

IT - Togliere la angia dal motore (1). Se l'u-
scita aria è verso l'alto, vedi (2). Per altre
direzioni, Vedere (3) e (4).
EN - Remove the ange from the motor (1). If
the air outlet is upward, see (2). For other
directions, see (3) and (4).
DE - Den Flansch entfernen des Motors (1)
entfernen. Wenn der Luftauslass nach
oben gerichtet ist, siehe (2). Für andere
Richtungen siehe (3) und (4).
FR - Retirer la bride du moteur (1). Si la sortie
d'air est vers le haut, voir (2). Pour d'au-
tres directions, voir (3) et (4).
ES -
Retirar la brida del motor (1). Si la salida de
aire es ascendente, véase (2). Para otras di-
recciones, ver (3) y (4).
RU - (1).
,
(2). , (3)
(4).
PL - Zdjąć kołnierz z silnika (1). Jeżeli wylot
powietrza do góry, patrz (2). PW przypa-
dku innych kierunków, patrz (3) i (4).
NL - Verwijder de ens van de motor (1). Of de
luchtuitlaat is opwaarts, zie (2). Voor an-
dere richtingen, zie (3) en (4).
PT - Retirar o ange do motor (1). Se a saída
de ar é para cima, ver (2). Para outras in-
dicações, ver (3) e (4).
DK - Tag angen af motoren (1). Hvis afgang-
sluften er opad, se (2). For andre retnin-
ger, se (3) og (4).
SE - Avlägsna änset motor (1). Om luftutlop-
pet är uppåt, se (2). För andra riktningar,
se (3) och (4).
FI -
Ota laippa pois ja moottorista (1). Jos
ilmanpoistoaukko on ylöspäin (2). Ja muihin
suuntiin, katso (3) ja (4).
NO - Fjern ensen motoren (1).
Dersom luftutløpet er oppover, se (2). For
andre retninger, se (3) og (4).
INLET
1
