FALMEC VIRGO90ND Bedienungsanleitung

LIBRETTO ISTRUZIONI IT

INSTRUCTIONS BOOKLET EN

GEBRAUCHSANWEISUNG DE

MODE D'EMPLOI FR

MANUAL DE INSTRUCCIONES ES

ИНСТРУКЦИИ RU

INSTRUKCJA OBSŁUGI PL

HANDLEIDING NL

MANUAL DE INSTRUÇÕES PT

BRUGSANIVSNINGER DK

INSTRUKTIONSBOK SE

OHJEKIRJA FI

BRUKSANVISNING NO

INSTRUCTIONS BOOKLET

Virgola No-Drop Evo

Design

561 / 711 / 861 / 1161

76 264

340

303

310

292

0 / 40

350 max

140

104,5

A (1 : 3)

min. 204

max. 244

051

40 mm

1200

182 182

Max.179Max.179

960

182

Max. 179

OPTIONAL

KCVJN.00

OPTIONAL

KCVJN.00

OPTIONAL

KCVJN.00

Cabinet h: 360mm

360

180

165

Cabinet h: 720mm

720

OPTIONAL

KCVJN.00

Cabinet h: 600mm

600

305

OPTIONAL

KCVJN.00

182

244

176

174

Cabinet h: 480mm

480

305

OPTIONAL

KCVJN.01

120

176

182

364

176

174

OPTIONAL

562 / 712 / 862 / 1162

min 310 mm

78 mm

REAR

outlet

ONT

165 mm

180 mm180 mm

22 mm

min 520 mm

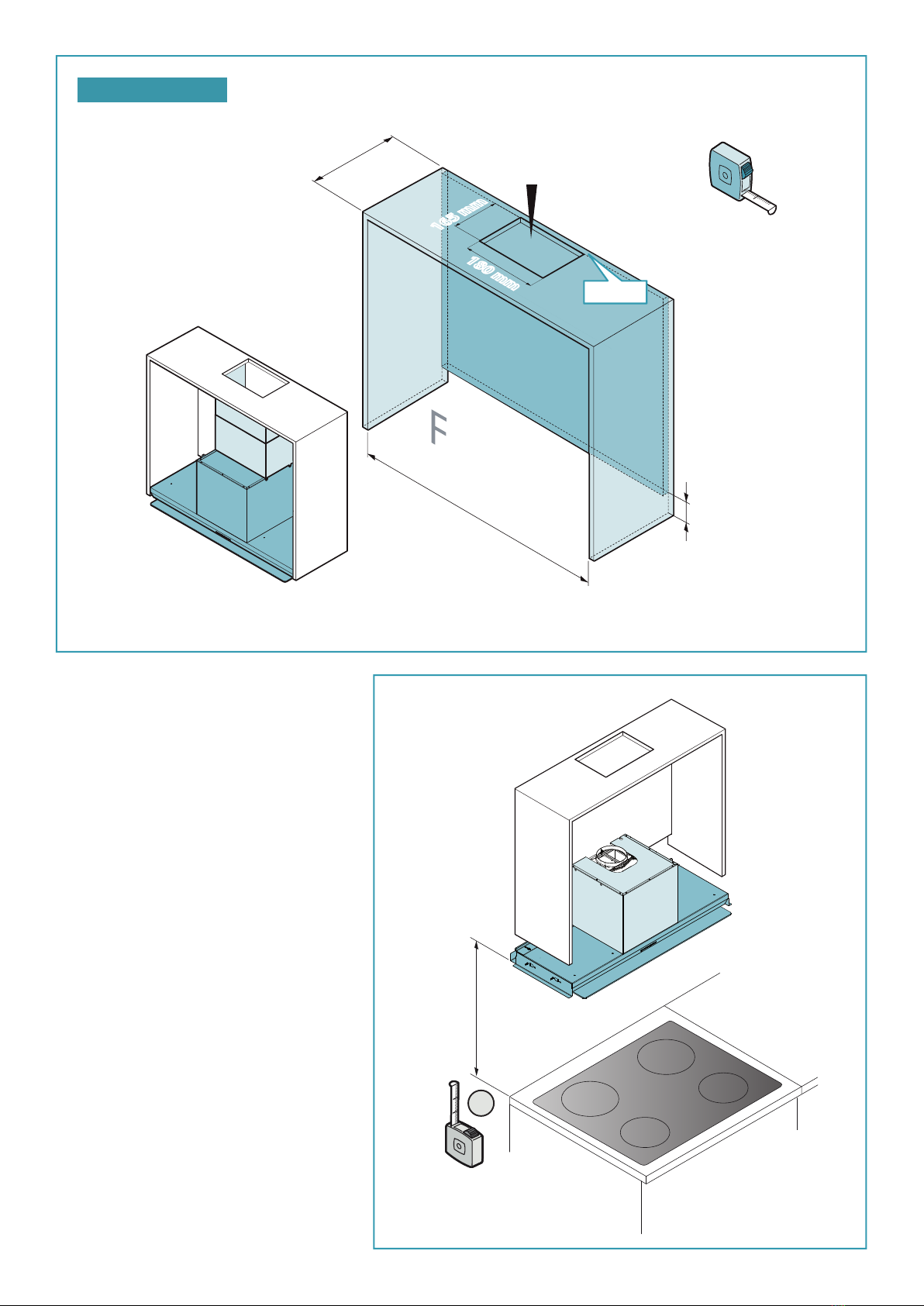

IT - Misure per l’installazione.

EN - Measurements for installation. Hood fastening.

DE - Maßangaben für die Installation.

Befestigung der Abzugshaube.

FR - Mesures pour l'installation. Fixation de la hotte.

ES - Medidas para la instalación. Fijación de la campana.

RU -   .  .

PL - Środki montażowe. Mocowanie okapu.

NL - Maten voor de installatie. Kapbevestiging.

PT - Medidas para a instalação. Fixação do exaustor.

DK - Mål for installation. Fastgørelse af emhætten.

SE - Installationsåtgärder. Fästning av kåpan.

FI - Mitat asennusta varten. Liesituulettimen kiinnitys.

NO - Installasjonsmål. Feste av ventilatorhette.

Cabinet specication

OK!!!

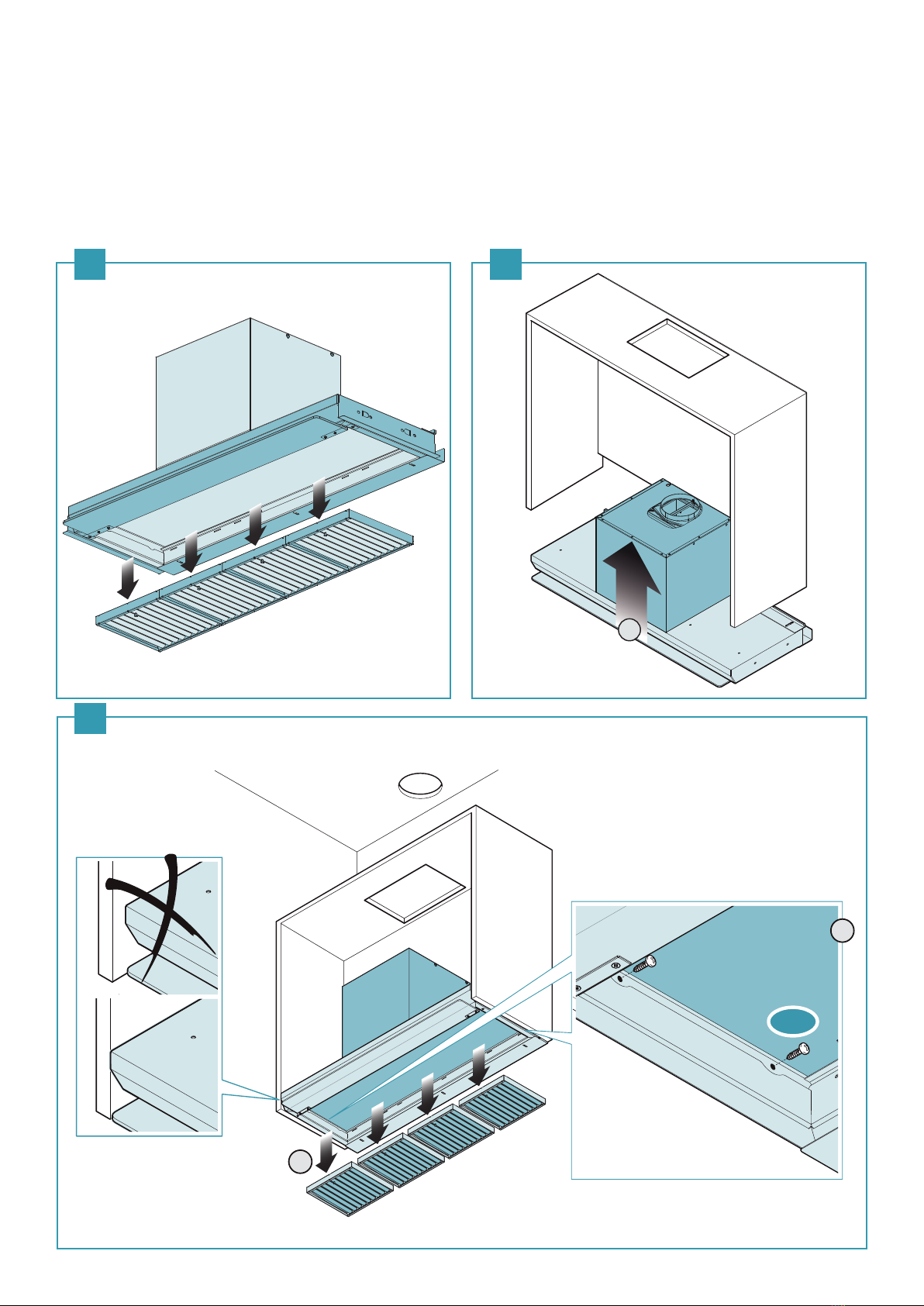

IT - Rimuovere ltri antigrasso (1). Fissaggio cappa a parete (2,3).

EN - Remove grease-trapping lters (1). Hood wall mounting (2,3).

DE -

Fettlter entfernen (1). Befestigung der Abzugshaube an der Wand (2,3).

FR - Déposer les ltres anti-graisse (1). Fixation murale de la hotte (2,3).

ES - Quitar los ltros anti grasa (1). Fijación de campana de pared (2,3).

RU -    (1).  

   (2,3).

PL - Usunąć ltr przeciwtłuszczowy (1). Mocowanie okapu do ściany (1, 2)

NL - Verwijderen de ontvetting lters (1). Plaatsing valpijp op de wand (2,3).

PT - Remover ltros anti-gordura (1). Fixação do exaustor no muro (2,3).

DK - Fjern fedtltrene (1). Vægmontering (2,3).

SE - Ta bort fettltren (1). Fästning av väggäkten (2,3).

FI - Irrota rasvasuodattimet (1). Liesituulettimen kiinnittäminen seinään (2,3).

NO - Fjern antifettlteret (1). Feste av hetten til vegg (2,3).

OK!

OK!!!

A B

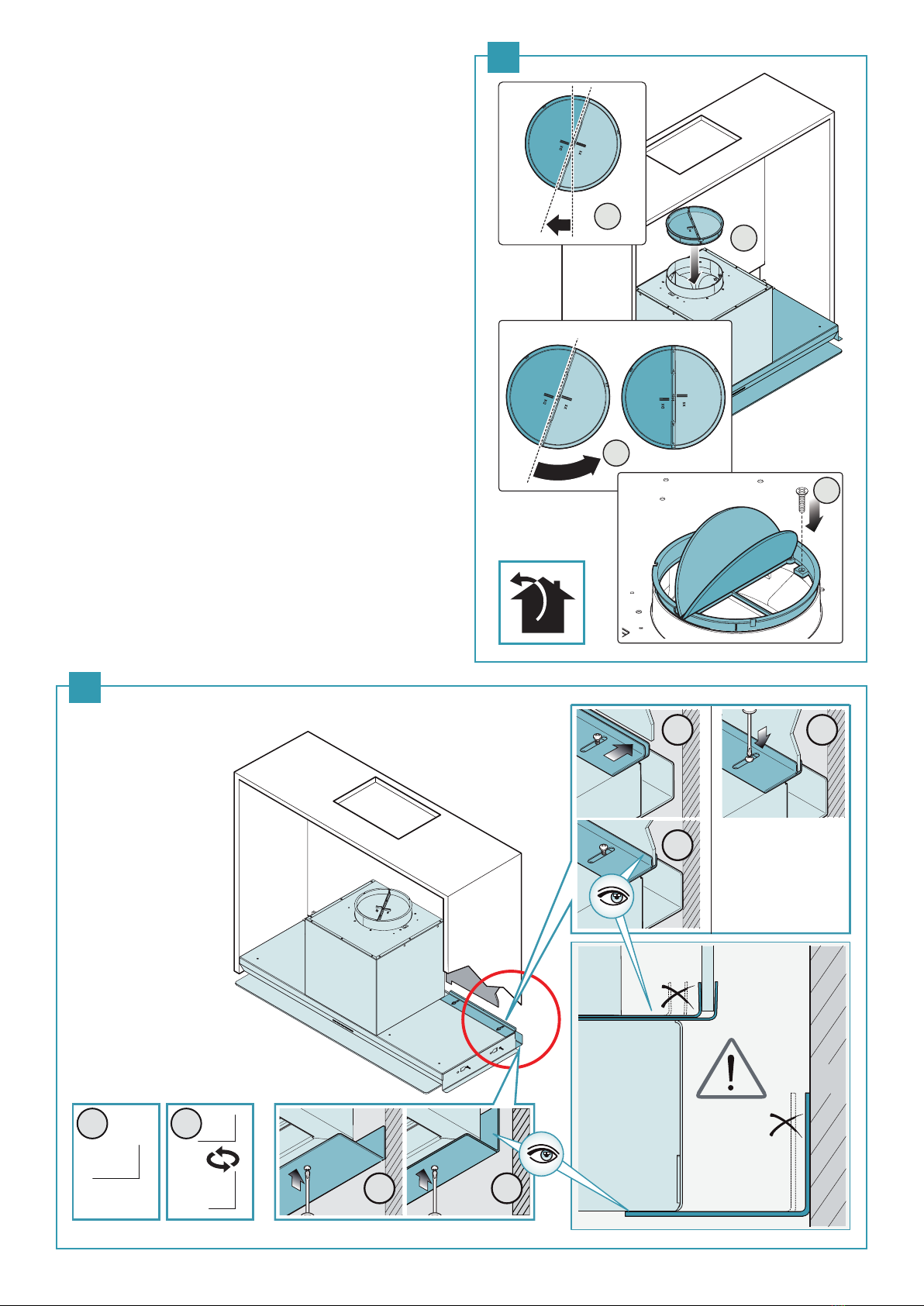

IT - Installazione valvola di non ritorno (4). Fissaggio stae posteriori (5).

EN - Installation of check valve (4). Fastening of rear brackets (5).

DE - Installation des Ruckschlagventils (4). Befestigung der hinteren

Bügel (5).

FR - Installation clapet de non retour (4). Fixation des pattes arrière (5).

ES - Instalacion de la valvula de no-retorno (4). Fijación de estribos

traseros (5).

RU -    (4).    (5).

PL - Instalacja zaworu zwrotnego (4). Mocowanie tylnych zaczepòw (5).

NL - Installatie keerklep (4). Plaatsing achter buisklemmen (5).

PT - Instalacao da valvula de nao retorno (4). Fixação dos suportes pos-

teriores (5).

DK - Installation af kontraventil (4). Fastgøring af bageste beslag (5).

SE - Installation av backventil (4). Fästning av bakre fäststöd (5).

FI - Vastaventtiilin (4). Takana olevien kiinnittimien (5) kiinnitys.

NO - Installasjon av tilbakeslagsventil (4). Feste av bakre braketter(5).

ø 150

150mm

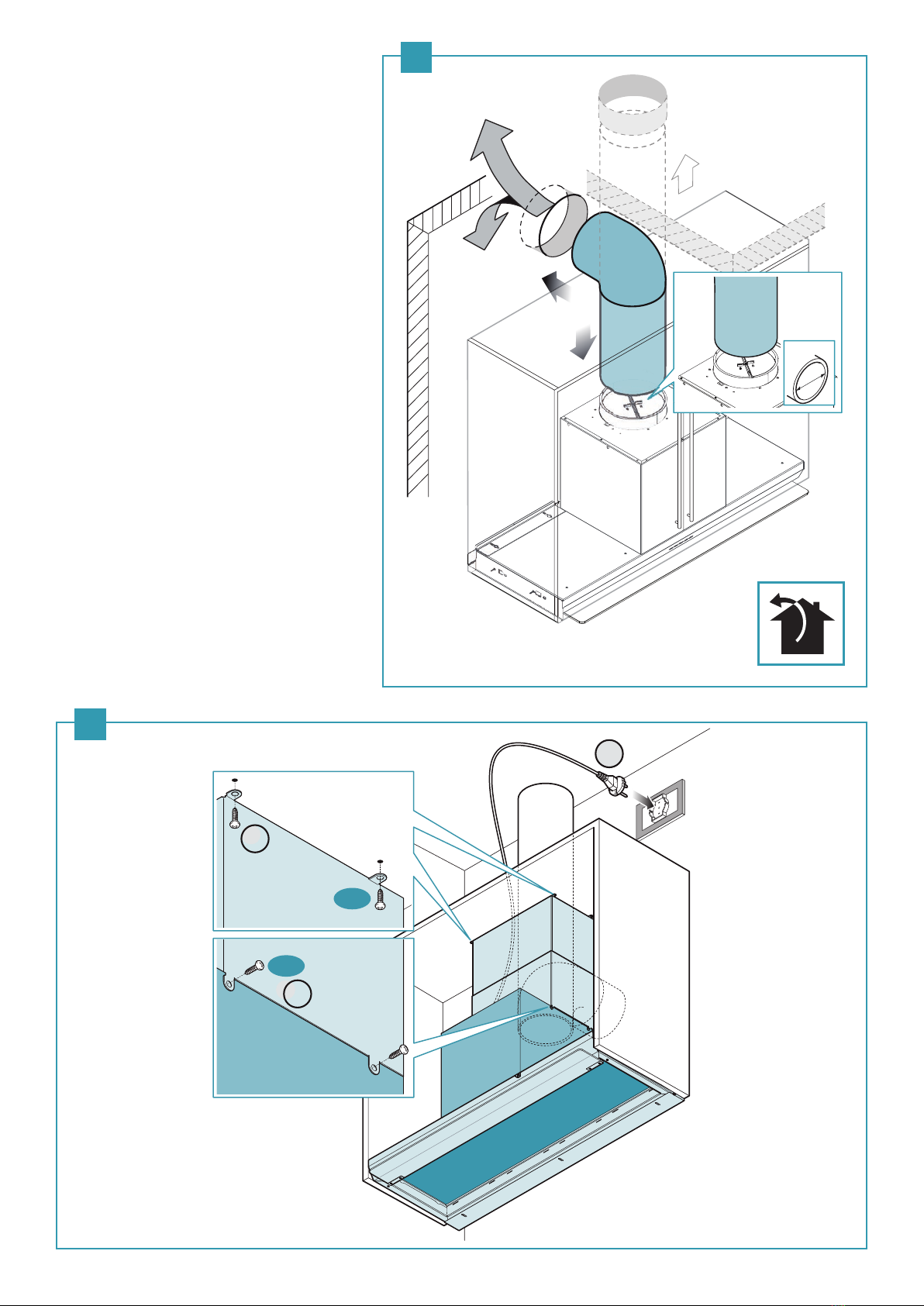

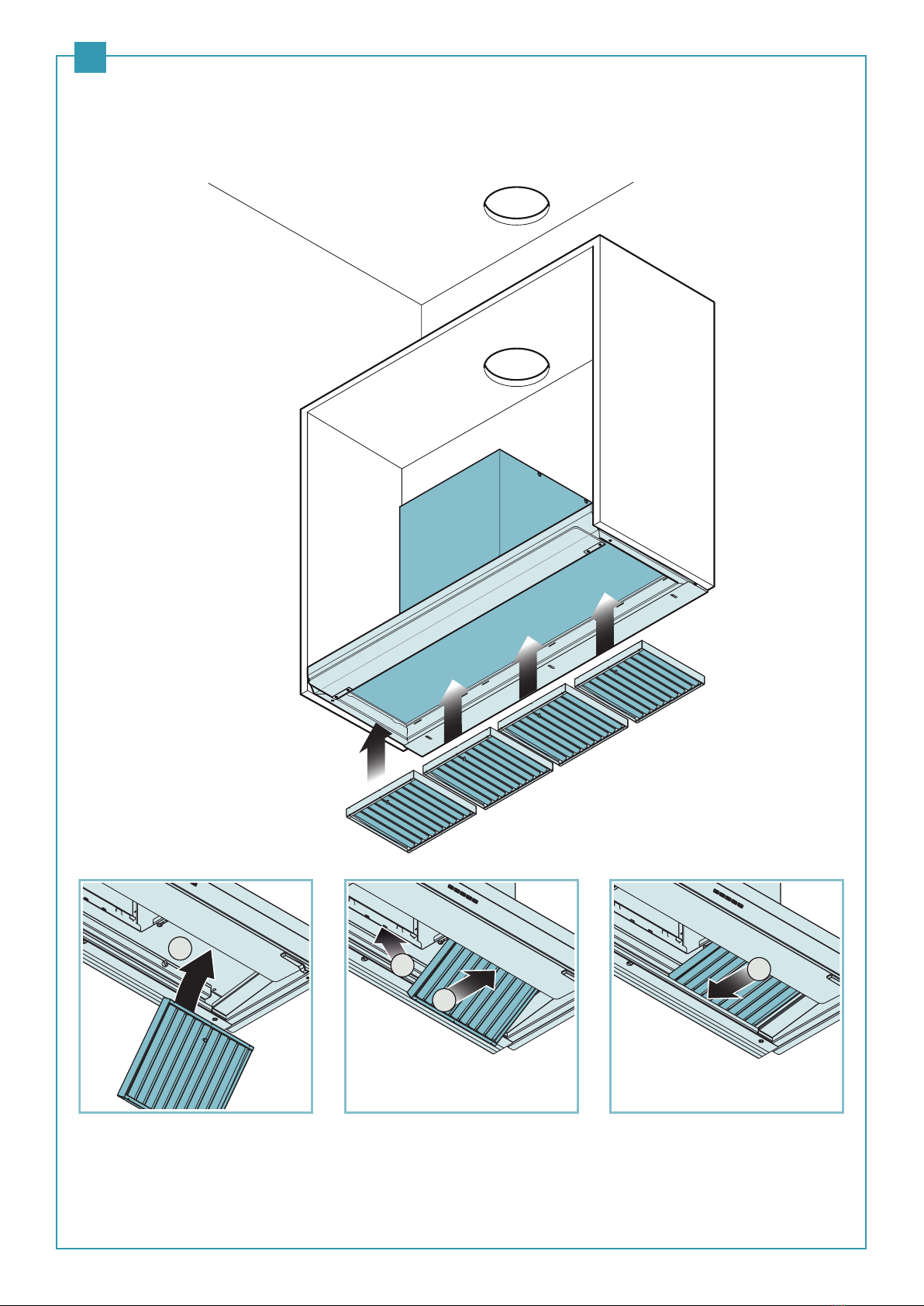

IT - Montaggio tubo d’aspirazione (6).

Montaggio carter di copertura e collegamento elet-

trico (7). Montaggio ltri antigrasso (8).

EN - Fastening of rear brackets (4), Assembly of the sucti-

on pipe (6). Assembly of the duct cover and electrical

connections (7). Assembling the lters (8).

DE - Montage des Ansaugrohrs (6). Montage des Abdeck-

gehäuses und Elektroanschluss (7). Montage der

lter (8).

FR - Montage du tuyau d’aspiration (6). Montage du

panneau et branchement électrique (7). Montage des

ltres (8).

ES - Montaje de tubo de succión (6).

Montaje de cárter de cobertura y conexión eléctrica

(7). Montaje de los ltros (8).

RU -    (6). 

    (7).

  (8).

PL - Montaż rury ssącej (6). Montaż pokrywy maskującej i

podlączeń elektrycznych (7). Montaż ltrów (8).

NL - Montage aanzuigbuis (6). Montage bedekking carter

en elektrische aansluiting (7). Montage lters (8).

PT - Montagem do tudo de aspiração (6). Montagem do

cárter de cobertura e ligação elétrica (7). Montagem

dos ltros (8).

DK - Montering af udsugningsrør (6). Montering af

afskærmning og elektrisk tilslutning (7). Montage af

ltre (8).

SE - Montering av äktröret (6). Montering av täckplåtar

och elektrisk anslutning (7).Montering av lter (8).

FI - imuputken asennus (6). Suojakuoren asennus ja

sähkökytkentä (7). Suodattimien asennus (8).

NO - Montering av oppsugingsrør (6). Montering av deksel

og elektrisk tilkobling (7). Montering av ltre (8).

IT - Regolazione della forza per apertura/chiusura vetro.

EN - Adjustment of force required to open/close glass panel.

DE - Kraftregulierung für das Önen/Schließen des Glases.

FR - Réglage de la force pour ouverture/fermeture du verre.

ES - Regulación de la fuerza para apertura/cierre del vidrio.

RU -    / .

PL - Regulacja siły otwierania/zamykania szkła.

NL - Kracht regeling opening/sluiting glas.

PT - Regulação da força para abertura/fecho do vidro.

DK - Regulering af styrken på åbning/lukning af glasset.

SE - Justering av motståndet för öppning/stängning av glaset.

FI - Lasin avaus-/sulkuvoiman säätö.

NO - Regulering av styrken for åpning/lukking av glasset.

180°

IT - Installazione ltro carbone-zeolite

(opzionale)

EN - Installing the carbon-zeolite lter

(optional)

DE - Installation des

Kohlenstof-Zeolith-Filter (Option)

FR - Installation du iltre charbon-zeolite

(en option)

ES - Instalacion de iltro de carbon-zeolita

(opcional)

RU -   

 ()

PL - Instalacja iltra

węglowo-zeolitowego (opcjonalna)

NL - Installatie zeoliet-/koolstoilter

(optie)

PT - Instalacao iltro carvao-zeolito

(opcional)

DK -

Installation af zeolit-kulilteret (valgfrit)

SE - Installation kol-zeolitilter (tillval)

FI - Hiili-zeoliittisuodattimen asennus

(lisavaruste)

NO - Installasjon av karbon-zeolitt-ilter

(ekstrautstyr)

OPTIONAL

KACL.961
