Fantini Rubinetti NICE S065SU Bedienungsanleitung

Instructions / Instructions de montage / Instrucciones

S065SU

S067SU

NICE

S065SU

3/4 NPT

1 1/4"

2 1/2"

1 3/4"

1 5/8" max

2 1/2"

1 3/4" max

6 1/8"

2 7/8"

3/4 NPT

5 7/8" 5 7/8" 5 7/8" 5 7/8"

G 3/8"

G 1/2"

2 1/2" 2 1/2"

2 1/2"

10 7/8"

7/8"

6 7/8"

14°

7 1/4"

7 3/8"

7/8"

1 1/8"

1 1/8" 1 5/8" 1 1/2"

G 1/2"

5 29/32”

min. 1 3/16”

max. 1 3/8”

min. 1 3/16”

max. 1 3/8”

min. 1 3/16”

max. 1 3/8”

min. 1 45/64”

max. 1 25/32”

min. 1 37/64

”

max. 1 25/32”

5 29/32” 5 29/32” 5 29/32”

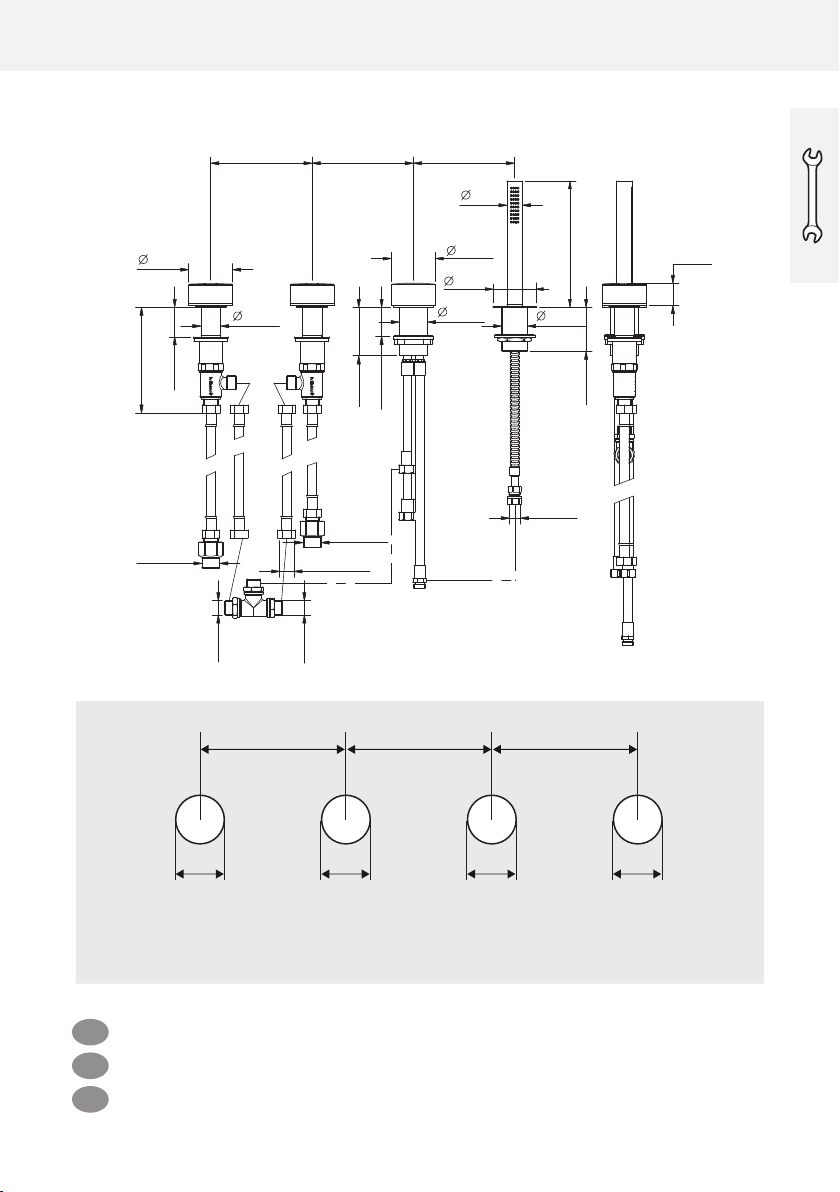

PREINSTALLATION  PRÉINSTALLATION  PREINSTALACIÓN

These mixers can be used with high-pressure hot water accumulators or with instant water heaters.

Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chauﬀe-eau instantanés.

Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.

[inch]

S067SU

3/4 NPT

5 7/8"

1 1/4"

2 1/2"

1 3/4"

1 3/4" max

2 7/8"

2 1/2"

1 1/2"

6 1/8"

3/4 NPT

5 7/8" 5 7/8"

G 3/8"

G 1/2"

2 1/2" 2 1/2"

7 3/8"

7/8"

1 1/8" 1 5/8"

min. 1 3/16”

max. 1 3/8”

min. 1 3/16”

max. 1 3/8”

5 29/32” 5 29/32” 5 29/32”

min. 1 45/64”

max. 1 25/32”

min. 1 37/64”

max. 1 25/32”

PREINSTALLATION  PRÉINSTALLATION  PREINSTALACIÓN

These mixers can be used with high-pressure hot water accumulators or with instant water heaters.

Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chauﬀe-eau instantanés.

Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.

[inch]

EN If water pressure is above 5 bar, it is advisable to install a ﬂow restrictor upstream of the water supply to avoid vibrations and regulate temperature.

FR Si la pression de l’eau est supérieure à 5 bar, il est recommandé d’installer un réducteur de pression en amont de l’alimentation aﬁn d’éviter toute

vibration et régulariser le réglage de la température.

ES Si la presión del agua supera los 5 bar, es preferible instalar un limitador de caudal en la conducción de la alimentación para evitar vibraciones y

normalizar la regulación de la temperatura.

EN FR ES

Minimum pressure Pression minimum

Pression mínima 1 BAR

Maximum pressure Pression maximum

Pression máxima 10 BAR

Recommended working pressure

Pression optimale de service

Pression de trab. aconsejada

2-5 BAR

Max. water temperature Température maximum

Temperatura máxima 80° C

176° F

Maximum recommended

water temperature

Température maximum

optimale

Temperatura máxima

aconsejada

65° C

149° F

Maximum in-let pressure dif-

ference (hot - cold)

Diﬀèrence max. de pression

d’arrivèe (chaud - froid)

Diferencial max. de presiûn de

entrada (caliente - fria)

1.5 BAR

TECHNICAL DETAILS  DONNÉES TECHNIQUES  DATOS TÉCNICOS

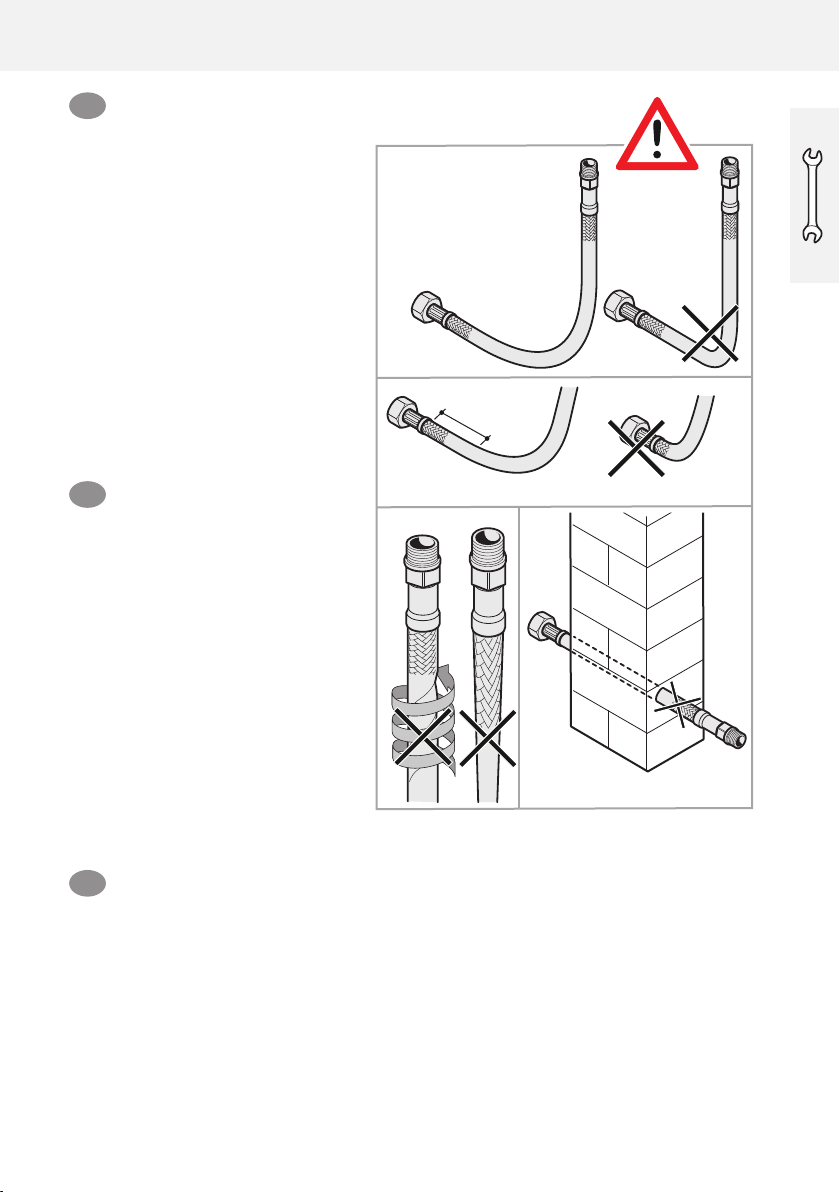

INSTALLING THE FLEXIBLE HOSES (SUP-

PLIED): warning

Only use the ﬂexible hoses supplied. Check for the

presence and perfect condition of the seaming

on either side of the ﬂexible hoses before instal-

lation. Screw on the connectors with an OR seal

by hand (maximum tightening torque of 3 Nm).

Screw on the connectors with a gasket seal (nuts)

by hand and next tighten by a quarter of a turn

with an appropriate spanner. Prolonged contact

with substances, even blandly aggressive, may

damage the braid and consequently cause the

ﬂexible hose to be damaged. Do not connect the

electrical system earthing to the ﬂexible hose or

to another plumbing pipe. Replace the ﬂexible

hose in the event of small leaks. We recommend

the installation of underbasin ﬁlters.

INSTALLATION DES FLEXIBLES (FOUR-

NIS) : recommandations

N’utiliser que les ﬂexibles fournis. Avant l’installa-

tion, contrôler que les agrafes des ﬂexibles soient

présentes et intactes des deux côtés. Visser les

raccords avec joint d’étanchéité O.R. à la main

(couple de serrage maximum 3 Nm). Visser les

raccords avec joint d’étanchéité (écrous) à la main,

plus un 1/4 de tour avec une clé appropriée. Le

contact prolongé avec des substances, même si

peu agressives, peut endommager la tresse avec

conséquente rupture du ﬂexible. Ne pas raccorder

la mise à la terre de l’installation au ﬂexible ou à

une autre conduite hydraulique. Remplacer le

ﬂexible en cas de petites pertes.

L’installation de robinets sous lavabo avec ﬁltre est

conseillée.

INSTALACIÓN DE LOS FLEXOS (INCLUIDOS): advertencias

Utilice únicamente los ﬂexos incluidos. Antes de la instalación, comprobar que las conexiones de los ﬂexos es-

tén tengan sus juntas en los dos extremos y en buen estado. Enroscar a mano los racords con junta tórica (máximo par

de apriete: 3 Nm). Enroscar los racords con junta (tuercas), antes a mano y luego 1/4 de vuelta con una llave adecuada.

El contacto prolongado con sustancias mínimamente agresivas puede estropear el trenzado y, por lo tanto, provocar

que se dañe el ﬂexo. No conectar la toma de tierra de la instalación eléctrica al ﬂexo o a otros conductos de agua.

Cambiar el ﬂexo si se detectan pequeñas pérdidas. Se recomienda instalar llaves de paso con ﬁltro bajo el fregadero.

INSTALLATION  INSTALLATION  INSTALACIÓN

DIN6 = 25mm - 1”

ø x 2

DIN8 = 30mm - 1 1/8”

DIN10 = 35mm - 1 3/8”

DIN13 = 45mm - 1 3/4”

x1 1 3/16”

1 27/64”

3/4”

5/64”

25/64

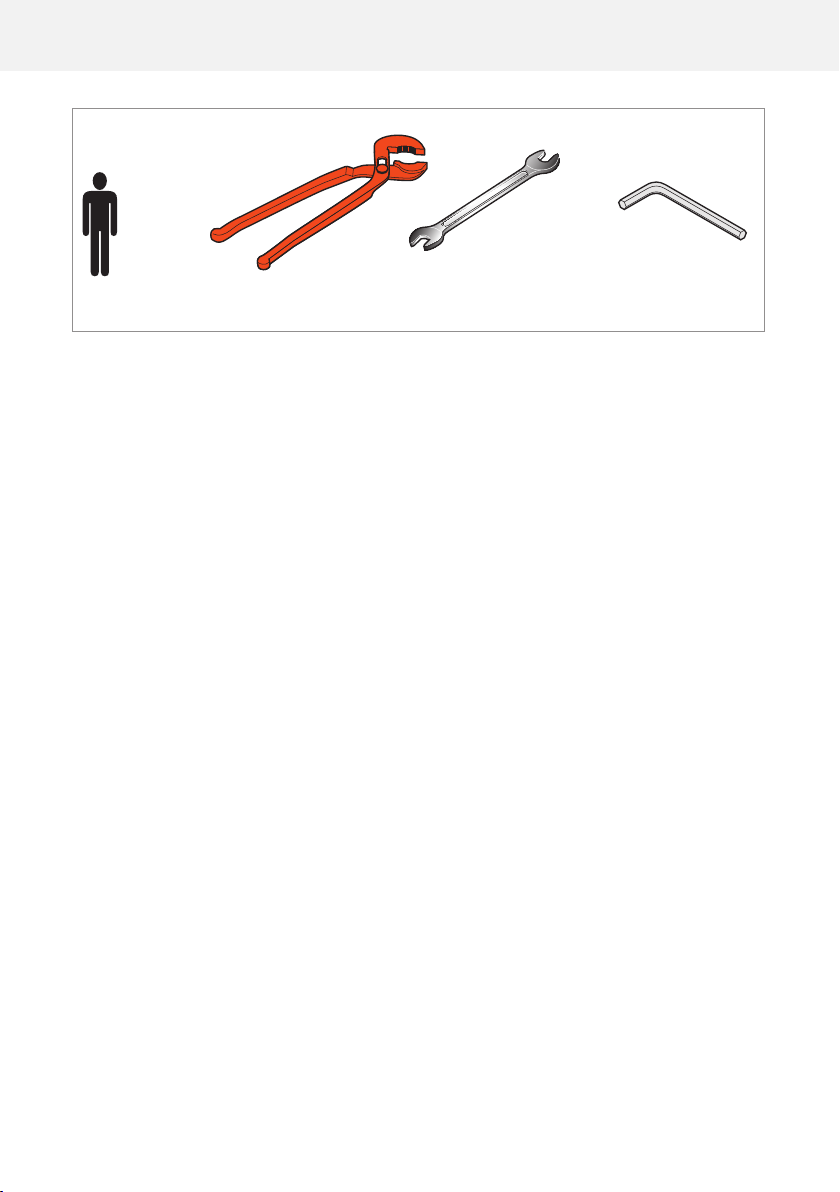

NECESSARY TOOLS  OUTILS NÉCESSAIRES  HERRAMIENTAS NECESARIAS

pag. 19....27

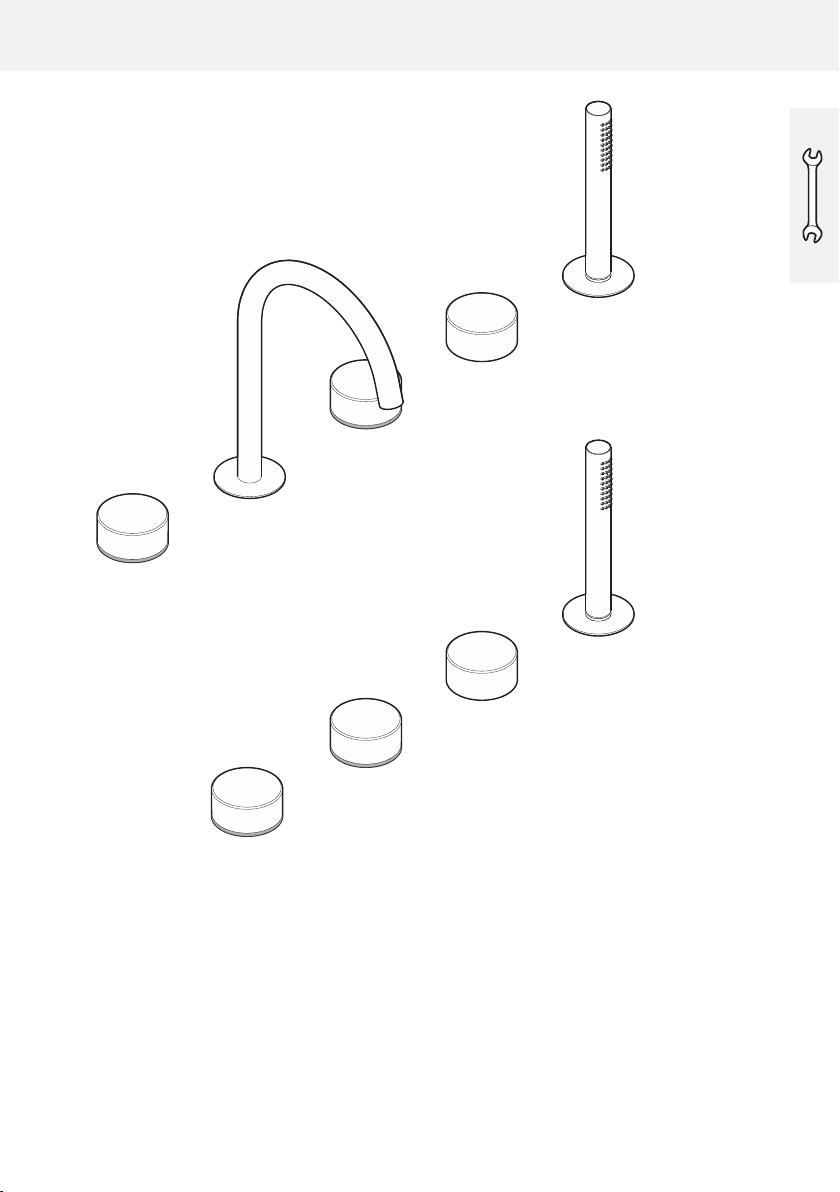

S065SU

S067SU

pag. 8....18

INSTALLATION  INSTALLATION  INSTALACIÓN

1S065SU

5 29/32” 5 29/32”

min. 1 37/64”

max. 1 25/32”

min. 1 45/64”

max. 1 25/32”

min. 1 3/16”

max. 1 3/8”

min. 1 3/16”

max. 1 3/8”

min. 1 3/16”

max. 1 3/8”

INSTALLATION  INSTALLATION  INSTALACIÓN

Click!!

INSTALLATION  INSTALLATION  INSTALACIÓN

1 27/64”

INSTALLATION  INSTALLATION  INSTALACIÓN
