FARFISA INTERCOMS PT 522W Bedienungsanleitung

Electronic intercom especially

designed for series DF6000

digital installations.

Terminals

LP positive line

LN negative line

EC earth control during call and

conversation

W1 call tone adjustment (high/

low)

W2 call tone on/off

Ccommon W1 and W2

Pfloor call input

P1 supplementary button

Mi 2232

Citofono elettronico specifi-

co per impianti digitali serie

DF6000.

Morsetti

LP linea positiva

LN linea negativa

EC comando di massa durante la

chiamata e la conversazione

W1 regolazione volume soneria

alto/basso

W2 soneria inserita/disinserita

Ccomune morsetti W1 e W2

Pingresso chiamata di piano

P1 pulsante supplementare

Art. PT 522W

Combiné électronique spé-

cifique pour installations di-

gitales à 2 fils série DF6000.

Bornes

LP ligne positive

LN ligne négative

EC commande de masse durant

l’appel et la conversation

W1 réglage volume sonnerie

élevé/faible

W2 sonnerie insérée/déclenchée

Ccommun bornes W1 et W2

Pentrée appel de palier

P1 bouton supplémentaire

Telefone de porta eletrónico

específico para instalações

digitais com 2 fios série

DF6000.

Terminais

LP linha positiva

LN linha negativa

EC comando de massa durante

a chamada e a conversação

W1regulação do volume do som

alto/baixo

W2som existente/inexistente

Cinterruptor comum para os

terminais W1 e W2

P entrada chamada do patamar

P1 botão suplementar

Elektronisches Haustelefon,

speziell für Digitalanlagen mit

2 Leitern der Serie DF6000.

Anschlussklemmen

LP Plusleiter

LN Minusleiter

EC Massesteuerung während

des Rufs und der Sprech-

verbindung

W1 Lautstärkeeinstellung des

Ruforgans: lauter/leiser

W2 Ruforgan eingeschaltet / aus-

geschaltet

CGemeinsameAnschlußklem-

men für W1 und W2

PEingang Treppenhausruf

P1 Zusatztaste

Teléfono electrónico especí-

fico para instalaciones

digitales con dos conducto-

res de la serie DF6000.

Bornes

LP línea positiva

LN línea negativa

EC mando de masa durante la

llamada y la conversación

W1 regulación volumen sonido

alto/bajo

W2 sonido habilitado/inhabilitado

Ccomún de bornes W1 y W2

Pentrada llamada de piso

P1 pulsador suplementario

Programming

All intercoms must be pro-

grammed before powering

the installation. Coding is

made by removing the jump-

ers from the intercom board

(factory setting is with the 8

jumpers inserted). Only

leave the jumpers that give

the requested number when

added up together (i.e. to

obtain code 39 leave jump-

ers 1, 2, 4, 32 and remove

jumpers 8, 16, 64, 128).

Each intercom must have a

different coding number. Do

not use the same number to

code 2 intercoms. Do not

code number 0.

Programmation

Avant de mettre l’installation

sous tension, il faut program-

mer tous les combinés. On ef-

fectue le codage en enlevant les

pontets insérés sur la carte du

système interphonique (d’usine,

les 8 pontets sont embrochés).

Il ne faut laisser que les pontets

qui, sommés entre eux, don-

nent le numéro désiré (par ex.:

en laissant les pontets 1, 2, 4,

32 et en enlevant les pontets 8,

16, 64, 128, on obtient le co-

dage 39). Le numéro de codage

de chaque combiné doit être

diffèrent des autres. Ne jamais

coder 2 combinés avec le même

numéro. Ne pas coder le nu-

méro 0.

Programmazione

Prima di dare tensione al-

l'impianto, occorre program-

mare tutti i citofoni. La codi-

fica avviene togliendo oppor-

tunamente i ponticelli dalla

scheda del citofono (di serie

gli 8 ponticelli sono inseriti).

Lasciare solo i ponticelli che

sommati tra loro diano il nu-

mero richiesto (es: lascian-

do i ponticelli 1, 2, 4, 32 e

togliendo i ponticelli 8, 16,

64, 128 si ottiene la codifica

39). Ogni citofono dovrà ave-

re un numero di codifica dif-

ferente dagli altri; non codifi-

care 2 citofoni con lo stesso

numero. Non codificare il

numero 0.

Programación

Antes de darle corriente a la

instalación, hay que progra-

mar todos los teléfonos. La

codificación se realiza qui-

tando los puentes corres-

pondientes de la tarjeta del

teléfono (de serie, los ocho

puentes están conectados).

Dejar solamente los puen-

tes que sumados entre sí

den el número deseado (ej:

dejando los puentes 1, 2, 4,

32 y quitando los puentes 8,

16, 64, 128 se obtiene el

código 39). Cada teléfono

deberá tener un número de

código diferente de los de-

más. No dar dos números

de código iguales a dos te-

léfonos. No utilizar el nú-

mero 0 como código.

Programmierung

Bevor die Anlage unter einge-

schaltet wird, müssen alle Haus-

telefone programmiert werden.

Die Kodierung erfolgt durch

Entfernen der entsprechenden

Brückenstecker auf der Leiter-

platte des Haustelefons (seri-

enmäßig sind die 8 Brücke-

stecker eingesteckt). Lassen

Sie nur die Brückenstecker ein-

gesteckt, deren Summe der

gewünschten Rufnummer ent-

spricht (Beispiel: Durch Belas-

sen der Brückenstecker 1, 2, 4,

32 und Entfernen der Brücken-

stecker 8, 16, 64, 128 erhält

man die Rufnummer 39). Maxi-

mal zwei Haustelefone können

eine gemeinsame Rufnummer

zugewiesen bekommen (Paral-

lellbetrieb), die nicht mit der

Rufnummer von weiteren Haus-

telefonen übereinstimmen darf.

Die Rufnummer 0 ist unzu-

lässig.

Programação

Antes de proporcionar ten-

são à instalação, é necessá-

rio programar todos os tele-

fones. A codificação ocorre

quando retira-se, oportuna-

mente, os pontinhos da pla-

ca do telefone (de série os 8

pontinhos são inseridos).

Deixar somente os pontinhos

que somados entre eles

componham o número de-

sejado (ex.: deixando os pon-

tinhos 1,2,4,32 e retirando

os pontinhos 8,16,64,128

obtém-se a codificação 39).

Cada telefone deverá ter um

número de codificação dife-

rente dos outros. Não codifi-

car 2 telefones com o mes-

mo número. Não codificar

o número 0.

Tabella per la programma-

zione dei citofoni (corri-

spondenza numero e po-

sizione dei ponticelli)

Tabla para programar los

teléfonos (corresponden-

cia entre el número y la

posición de los puentes)

Intercom programming

table (number corre-

spondence and jumper

position)

Tabela para a programa-

ção dos interfones (cor-

respondência número e

posição dos pontinhos)

Tableau pour la programmation

des combinés (correspondance

entre les numéros et la position

des pontets)

Tabelle für die Programmierung

der Haustelefone (Einstellung

der gesteckten Brückenstecker

mit der programmierten Rufnum-

mer)

128

161

153

145

137

129

121

113

105

162

154

146

138

130

122

114

106

163

155

147

139

131

123

115

107

164

156

148

140

132

124

116

108

100

157

149

141

133

125

117

109

101

158

150

142

134

126

118

110

102

159

151

143

135

127

119

111

103

160

152

144

136

128

120

112

104

128

249

241

233

225

217

209

201

193

177

185

169

250

242

234

226

218

210

202

194

178

186

170

251

243

235

227

219

211

203

195

179

187

171

252

244

236

228

220

212

204

196

180

188

172

253

245

237

229

221

213

205

197

189

173

181

165

254

246

238

230

222

214

206

198

190

174

182

166

255

247

239

231

223

215

207

199

191

175

183

167

248

240

232

224

216

208

200

192

176

184

168

Regolazione volume chiamata

pulsantiera esterna

Tagliando il ponticello W1 è possi-

bile attenuare il volume della chia-

mata proveniente dalla pulsantiera

esterna.

Sempre tagliando il ponticello W1

ed inserendo uninterruttore PT515

tra i morsetti W1 e C,è possibile

regolare alto/basso il volume della

soneria.

Disabilitazione soneria chiama-

ta pulsantiera esterna

Tagliando il ponticello W2 è possi-

biledisabilitarela soneria della chia-

mata proveniente dalla pulsantiera

esterna.

Sempre tagliando il ponticello W2

ed inserendo uninterruttore PT515

tra i morsetti W2 e C,è possibile

escludere/inserire la soneria ester-

na.

Réglage volume de l’appel de la

plaque de rue

En coupant le cavalier W1, on peut

atténuer le volume de l’appel en

provenance de la plaque de rue.

Toujours en coupant ce même

cavalier W1 et en insérant un inter-

rupteur PT515 entre les bornes

W1et C,on peut régler élevé/faible

le volume de la sonnerie.

External push-button panel call

tone adjustment

Cut jumper W1 to reduce the vol-

ume of calls coming from the ex-

ternal push-button panel.

Cut jumper W1 and insert a PT515

switch between terminals W1 and

C to adjust the call tone (high/low).

Regulación volumen llamada

panel externo

Cortando el puente W1 se puede

reducir el volumen de la llamada

proveniente del panel externo.

Siempre cortando el puente W1 e

introduciendo un interruptor PT515

entre los bornes W1 y C,se puede

regular alto/bajo el volumen del

sonido.

Lautstärkeeinstellung des Ruf-

organs für Anrufe von de Tür-

station

Durch Trennen der Drahtbrücke

W1 kann die Lautstärke der von

der Türstation ankommenden

Rufe reduziert werden.

Durch Trennen der Drahtbrücke

W1, Einbaueines Schalters PT515

und Anschluss des Schalters an

den Klemmen W1 und C kann die

Lautstärke des Ruforgans zwi-

schen laut oder leise umgestaltet

werden.

External push-button panel call

tone deactivation

Cut jumper W2 to deactivate the

call tone for calls coming from the

external push-button panel.

Cut jumper W2 and insert a PT515

switch between terminals W2 and

Cto deactivate/activate the exter-

nal call tone.

Désactiver la sonnerie d’appel

de la plaque de rue

En coupant le cavalier W2,on peut

désactiver la sonnerie de l’appel

en provenance de la plaque de rue.

Toujours en coupant ce même

cavalier W2 et en insérant un inter-

rupteur PT515 entre les bornes

W2 et C,on peut désactiver/acti-

ver la sonnerie externe.

Regulação do volume de cha-

mada da botoneira externa

Cortando a ligação W1 é possível

atenuar o volume da chamada

proveniente da botoneira exter-

na.

Cortando sempre a ligação W1 e

inserindo um interruptor PT 515

entre os terminais W1 e C, é

possível regular alto/baixo o vo-

lume do som.

Chiamata di piano

Per avere una chiamata di piano

differenziata da quella da esterno

è sufficiente collegare un pulsante

ai 2 morsetti P.

Tramite R13 è possibile regolare il

volume della soneria di piano.

N.b: la chiamata di piano può di-

sturbare una conversazione in cor-

so.

Inhabilitación sonido llamada

panel externo

Cortando el puente W2 se puede

inhabilitar el sonido de la llamada

proveniente del panel externo.

Siempre cortando el puente W2 e

introduciendoun interruptor PT515

entre los bornes W2 y C,se puede

habilitar/inhabilitar el sonido exter-

no.

Abschaltung des Ruforgans für

Anrufe von der Türstation

Durch Trennen der Drahtbrücke

W2 kann der von der Türstation

ankommenden Ruf abgeschaltet

werden.

Durch Trennen der Drahtbrücke

W2, Einbaueines Schalters PT515

und Anschluss des Schalters an

den Klemmen W2 und C kann das

Ruforgan ein-/und ausgestaltet

werden.

Appel de palier

Pour que l’appel de palier soit dif-

férent de celui externe, il suffit de

connecter un bouton aux 2 bornes

Agir sur R13 pour régler le volume

de la sonnerie de palier.

N.b : l’appel de palier peut déran-

ger une conversation en cours.

Floor call

To differentiate floor calls from

external calls, connect a button to

the 2 Pterminals.

Use R13 to adjust the floor call

tone.

N.B: floor calls may disturb the

conversation in progress.

Llamada de piso

Para obtener una llamada di piso

diferente de la externa es suficien-

te conectar un pulsador a los 2

bornes P.

Por medio de R13 se puede regu-

lar el volumen del sonido de piso.

Nota: la llamada de piso puede

estorbar una conversación en

curso.

Treppenhausruf

Zur Unterscheidung von externen

Rufen und Treppenhausrufen

genügt es, die beiden Klemmen

Pmit einer Taste zu verbinden.

Mit Hilfe des Reglers R13 kann die

Lautstärke des Treppenhaus-

rufes eingestellt werden.

Zur Beachtung: Der Treppen-

hausruf kann eine bestehende

Sprechverbindung stören.

ACI Srl Farfisa Intercoms

Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy

Tel: +39 071 7202038 (r.a.)

Fax: +39 071 7202037

e-mail: [email protected] • www.acifarfisa.it

Desligamento do som da

chamada proveniente da

botoneira externa

Cortando a ligação W2 é possível

desligar o som da chamada pro-

veniente da botoneira externa.

Cortando sempre a ligação W2 e

inserindo um interruptor PT 515

entre os terminais W2 e C, é pos-

sível excluir/inserir o som externo.

Chamada do patamar

Para se obter uma chamada do

patamar diferenciada daquela

vinda do externo, é suficiente

ligar um pulsante aos 2 terminais

P. Por intermédio de R13 é pos-

sível regular o volume do som do

patamar. N.B.: a chamada do

patamar pode perturbar uma con-

versação em trânsito.

Andere FARFISA INTERCOMS Gegensprechanlage Handbücher

FARFISA INTERCOMS

FARFISA INTERCOMS myLogic ONE - Agora ML2002AGC Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS MAS10PED Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS Profilo TD6100PL Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS EX3262 Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS DM2444 Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS ECHOS EH9262AGCT Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS ZHERO ZH1262AGLB Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS myLogicvideo Profilo PL72 Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS PDX 2000 Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS CD4130MAS Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS EH9161FPLCW Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS EX3111PLC Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS EXHITO EX322 Bedienungsanleitung

FARFISA INTERCOMS

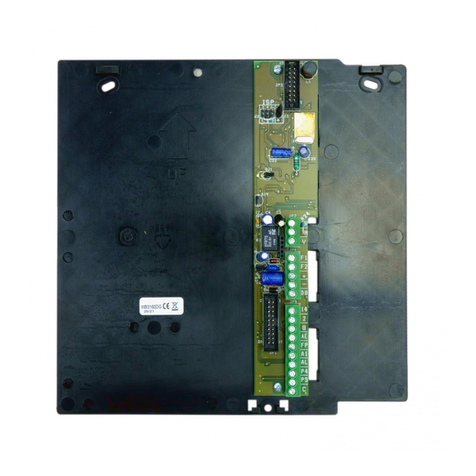

FARFISA INTERCOMS WB3160DG Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS MD 10D Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS VIDEOKIT DUO EX3262AG Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS Compact Profilo KM8111PLCW Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS Project Series Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS AD2101AGL Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS Agora VD2101AGL Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS myLogic ML2262PLC Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS myLogic ML2262C Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS Kit 2PEXD Bedienungsanleitung

FARFISA INTERCOMS

FARFISA INTERCOMS Agora Mi 2495 Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung
