Fermax CITYLINE 4+n Bedienungsanleitung

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

GUIA DE INICIAÇÃO RAPIDA

KIT AUDIO 1-24 LÍNEAS CITYLINE 4+n

CITYLINE 4+n 1 - 24 WAYS AUDIO KIT

KIT AUDIO 1 - 24 LIGNES CITYLINE 4+n

AUDIO-KIT 1 - 24 WE CITYLINE 4+n

KIT DE ÁUDIO 1 - 24 LINHAS CITYLINE 4+n

4 + n

2 4+n CITYLINE AUDIO KIT Cod. 970007b V09_20

CONECTORES PLACA

CARACTERÍSTICAS TÉCNICAS

PLACA

en reposo

audio activo

iluminación por módulo de pulsadores

185 mA

480 mA

10 mA

Alimentación

Consumo

Temperatura de funcionamiento

Potencia audio sentido vivienda-calle

Volumen regulable en ambos sentidos

12 Vac/12 Vdc

[-10 , +60 °C] / [14 , +140 °F]

Potencia audio sentido calle-vivienda

0,15 W

Llamada Electrónica

Micrófono: Electret - Resist. dinámica 50 W

Temperatura de funcionamiento

8 , 12 Vpp

[0, +60ºC] / [32, +140ºF]

Altavoz 1.75” 16 W

TELEFONO



































 

















 















 







 



Conectores placa

•Bornas de Conexión del

sistema:

~, ~: alimentación

(12 Vac/Vdc).

C,No:conexión

abrepuertas.

1, 2, 3, 6:comunes audio.

: pulsador de

llamada a vivienda.

Conexión borna 4 del

teléfono.

Micrófono

Ajustes de Audio

CN2 (L+,L-,Cp):conexión

módulo de pulsadores.

4+nCITYLINE AUDIO KIT 3

ESQUEMA DE CABLEADO

VEO

llamadallamada

llamada llamada

llamada

ESQUEMAS DE CABLEADO KIT 2 L - 24L

VEO

ESQUEMAS DE CABLEADO KIT 1 L

4 4+n CITYLINE AUDIO KIT Cod. 970007b V09_20

PANEL CONECTORS

TECHNICAL FEATURES

PANEL

in standby

audio active

illumination by pushbutton modules

Power Supply

Consumption

Operating Temperature

Audio power from the apartment to the panel

Adjustable volume both ways

Audio power from the panel to the apartment

Electronic call

Microphone: Electret - Dinamic Resist. 50 W

Operating Temperature

Speaker

TELEPHONE



































 

















 















 







 



Panel Connectors

•System connection

terminals:

~, ~: power supply

(12 Vac/Vdc).

C,No:door-opener

connection

1, 2, 3, 6:commons for

audio.

: call pushbutton for

dwelling.Terminal 4 of the

telephone connection

Microphone

Adjust the audio

CN2 (L+,L-,Cp):pushbutton

modules connexions

185 mA

480 mA

10 mA

12 Vac/12 Vdc

[-10 , +60 °C] / [14 , +140 °F]

0,15 W

8 , 12 Vpp

[0, +60ºC] / [32, +140ºF]

1.75” 16 W

4+nCITYLINE AUDIO KIT 5

VEO

callcall

call call

call

WIRING DIAGRAM KIT 2 L - 24L

WIRING DIAGRAM

VEO

WIRING DIAGRAM KIT 1 L

6 4+n CITYLINE AUDIO KIT Cod. 970007b V09_20

CONNECTEURS PLATINE

CARACTERISTIQUES TECHNIQUES

PLATINE

en veille

avec son

Illumination de le module de boutons

Alimentation

Consommation

Température de fonctionnement

Puissance du son sens poste-platine

Volume réglable dans les deux sens

Puissance du son sens platine-poste

Appel électronique

Microphone: Electret - Résistance dynamique 50 W

Température de fonctionnement

Haut-parleur

TELEPHONE



































 

















 















 







 



Connecteurs platine

•Bornes de raccordement

du système.

~, ~: alimentation

(12 Vac/Vdc).

C,No:connexion gâche

électrique

1, 2, 3, 6:communs

d’audio

:Bouton

poussoir pour appeler

les appartements.

Connexion au terminal 4

du téléphone.

Microphone

Réglez le volume

CN2 (L+,L-,Cp):Connexion

module de boutons

185 mA

480 mA

10 mA

12 Vac/12 Vdc

[-10 , +60 °C] / [14 , +140 °F]

0,15 W

8 , 12 Vpp

[0, +60ºC] / [32, +140ºF]

1.75” 16 W

4+nCITYLINE AUDIO KIT 7

VEO

appelappel

appel appel

appel

SCHEMA DE CABLAGE KIT 2 L - 24L

SCHEMA DE CABLAGE

VEO

SCHEMA DE CABLAGE KIT 1 L

8 4+n CITYLINE AUDIO KIT Cod. 970007b V09_20

ANSCHLÜSSE TÜRSTATION

TECHNISCHE EIGENSCHAFTEN

TÜRSTATION

Im Bereitschaftsmodus

Betriebszustand Audio

Beleuchtung vom Tastermodul

Stromversorgung

Stromverbrauch

Betriebstemperatur

Audio-Leistung in Richtung Türstation

Regulierbare Lautstärke in beiden Richtungen

Audio-Leistung in Richtung Telefon

Elektronischer Ruf

Mikrofon: Electret - Dynamischer Widerstand 50 W

Betriebstemperatur

Lautsprecher

TELEFONS



































 

















 















 







 



Anschlüsse Türstation:

•Anschlussklemmen des

Systems:

~, ~: Stromversorgung

(12 Vac/Vdc).

C,No:Verbindung

Türöffner

1, 2, 3, 6: gemeinsame

Anschlüssklemmenfür

Wohnungen 1 u. 2.

Anschluß an Klemme 4

vom Telefon.

Mikrofon

Audioeinstellung

CN2 (L+,L-,Cp):

Anschlußmodul vom

Tastermodul

185 mA

480 mA

10 mA

12 Vac/12 Vdc

[-10 , +60 °C] / [14 , +140 °F]

0,15 W

8 , 12 Vpp

[0, +60ºC] / [32, +140ºF]

1.75” 16 W

4+nCITYLINE AUDIO KIT 9

VEO

rufruf

ruf ruf

ruf

VERKABELUNGSSCHEMA KIT 2 L - 24L

VERKABELUNGSSCHEMA

VEO

VERKABELUNGSSCHEMA KIT 1 L

10 4+n CITYLINE AUDIO KIT Cod. 970007b V09_20

CONECTORES DA PLACA

CARACTERÍSTICAS TÉCNICAS

TÜRSTATION

em repouso

áudio activo

Iluminação por módulo de módulo de botões

Alimentação

Consumo

Temperatura de funcionamento

Potência áudio sentido rua

Volume regulável em ambos sentidos

Potência áudio sentido telefone

Chamada Eletrónica

Microfone: Electret - Resistência Dinâmica 50 W

Temperatura de funcionamento

Altifalante

TELEFONS



































 

















 















 







 



Conectores de placa:

•Terminais de ligação do

sistema:

~, ~: alimentação

(12 Vac/Vdc).

C,No:ligação do trinco

1, 2, 3, 6:comuns de

áudio

: botão de

chamada a vivenda 1 e

2. Conexão borne 4 do

telefone.

Microfone

Ajuste o áudio

CN2 (L+,L-,Cp):módulo de

botões. Conexão módulo de

botões

185 mA

480 mA

10 mA

12 Vac/12 Vdc

[-10 , +60 °C] / [14 , +140 °F]

0,15 W

8 , 12 Vpp

[0, +60ºC] / [32, +140ºF]

1.75” 16 W

Andere Handbücher für CITYLINE 4+n

Inhaltsverzeichnis

Sprachen:

Andere Fermax Gegensprechanlage Handbücher

Fermax

Fermax LYNX SKYLINE Benutzerhandbuch

Fermax

Fermax VDS BASIC iLOFT TELEPHONE Bedienungsanleitung

Fermax

Fermax MEET 1455 Benutzerhandbuch

Fermax

Fermax SMILE 3.5" Monitor Bedienungsanleitung

Fermax

Fermax 8300 Bedienungsanleitung

Fermax

Fermax CITY 5190 Bedienungsanleitung

Fermax

Fermax LOFT 4+n Basic 3393 Bedienungsanleitung

Fermax

Fermax CITY PRIVATE VIDEO DIGITAL KIT 1 Line Bedienungsanleitung

Fermax

Fermax DUOX iLOFT Montageanleitung

Fermax

Fermax MEET GUARD UNIT Benutzerhandbuch

Fermax

Fermax DUOX PLUS VEO MONITOR Bedienungsanleitung

Fermax

Fermax DUOX PLUS SKYLINE Bedienungsanleitung

Fermax

Fermax City Max ADS Bedienungsanleitung

Fermax

Fermax CITY LINE Bedienungsanleitung

Fermax

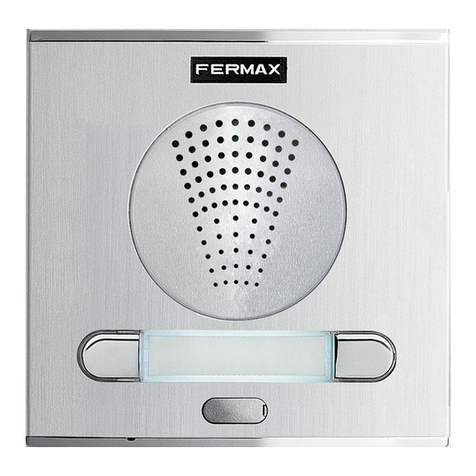

Fermax VDS Bedienungsanleitung
