Ferroli ECOPUFFER HP Series Technisches Handbuch
ECOPUFFER HP
Cod. 3I381620 - Rev 02 - 05/2023
ECOPUFFER HP
ECOPUFFER HP 50
ECOPUFFER HP 80
ECOPUFFER HP 100
IT
INSTRUZIONI PER USO, INSTALLAZIONE E MANUTENZIONE
ES
INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO
EN
USE, INSTALLATION AND MAINTENANCE INSTRUCTIONS
RO
INSTRUCȚIUNI DE UTILIZARE, INSTALARE ȘI ÎNTREȚINERE
RU
ИНСТРУКЦИИ ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
PL
INSTRUKCJA OBSŁUGI, INSTALACJI I KONSERWACJI
NL
AANWIJZINGEN VOOR HET GEBRUIK, DE INSTALLATIE EN HET ONDERHOUD
ECOPUFFER HP
3
Cod. 3I381620 - Rev 02 - 05/2023 IT
1. Presentazione ..........................................................................................................................5
1.1 Luogo di installazione..............................................................................................................5
2. Installazione.............................................................................................................................5
2.1 Indicazioni generali..................................................................................................................5
2.2 Collegamenti idraulici ..............................................................................................................5
2.3 Installazione staa di ssaggio a muro....................................................................................5
3. Norme d’uso.............................................................................................................................6
3.1 Messa in funzione....................................................................................................................6
4. Manutenzione e pulizia ...........................................................................................................6
4.1 Indicazioni generali..................................................................................................................6
5. Dati tecnici ...............................................................................................................................7
5.1 Dimensioni e attacchi ..............................................................................................................7
5.2 Tabella dati tecnici .................................................................................................................10
5.3 Circuito idraulico....................................................................................................................11
6. ETICHETTATURA AMBIENTALE IMBALLAGGI ITALIA.......................................................14
ECOPUFFER HP
Cod. 3I381620 - Rev 02 - 05/2023
4IT
AVVERTENZE GENERALI
• Leggere ed osservare attentamente le
avvertenze contenute in questo libretto di
istruzioni.
• Dopo l’installazione del bollitore, informare
l’utilizzatore sul funzionamento e conse-
gnargli il presente manuale che costitu-
isce parte integrante ed essenziale del
ECOPUFFER HPe deve essere conservato
con cura per ogni ulteriore consultazione.
• L’installazione e la manutenzione devono
essere eettuate in ottemperanza alle norme
vigenti, secondo le istruzioni del costruttore
e devono essere eseguite da personale
professionalmente qualicato.
• Un’errata installazione o una cattiva manu-
tenzione possono causare danni a persone,
animali o cose. È esclusa qualsiasi respon-
sabilità del costruttore per i danni causati da
errori nell’installazione e nell’uso e comun-
que per inosservanza delle istruzioni.
• Prima di eettuare qualsiasi operazione di
puliziaodimanutenzione,disinserirel’appa-
recchio dalla rete di alimentazione agendo
sull’interruttore dell’impianto e/o attraverso
gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento
dell’apparecchio, disattivarlo, astenendosi
da qualsiasi tentativo di riparazione o di
intervento diretto.Rivolgersi esclusivamente
a personale professionalmente qualicato.
L’eventuale riparazione-sostituzione dei
prodotti dovrà essere eettuata solamente
da personale professionalmente qualicato
utilizzando esclusivamente ricambioriginali.
Ilmancato rispetto di quanto sopra puòcom-
promettere la sicurezza dell’apparecchio.
• Questo apparecchio dovrà essere destinato
solo all’uso per il quale è stato espressa-
mente previsto. Ogni altro uso è da consi-
derarsi improprio e quindi pericoloso.
• Gli elementi dell’imballaggio non devono
essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• L’apparecchio non è destinato ad essere
usato da persone (bambini compresi) le cui
capacità siche, sensoriali o mentali siano
ridotte, oppure con mancanza di esperienza
o di conoscenza, a meno che esse abbiano
potuto beneciare, attraverso l’intermedia-
zione di una persona responsabile della loro
sicurezza, di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio.
• Lo smaltimento dell’apparecchio e dei suoi
accessori deve essere eettuato in modo
adeguato, in conformità alle norme vigenti.
• Le immagini riportate nel presente manuale
sono una rappresentazione semplicata
del prodotto. In questa rappresentazione
possono esserci lievi e non signicative
dierenze con il prodotto fornito.
ECOPUFFER HP
5
Cod. 3I381620 - Rev 02 - 05/2023 IT
1. PRESENTAZIONE
ECOPUFFER HP è un accumulo puer verticale destinato allo stoccaggio di acqua tecnica (non potabile) per impianti di
riscaldamento o rarescamento.
Serbatoi con capacità disponibili da 52 a 106 litri.
L’isolamento termico è realizzato con poliuretano schiumato (30 mm). L’esterno è realizzato in lamiera verniciata.
1.1 Luogo di installazione
Il locale di installazione deve essere protetto dal gelo e dalle intemperie.
L’accumulo deve essere posizionato nelle immediate vicinanze del generatore al ne di evitare inutili dispersioni.
Coibentare opportunamente i tubi di adduzione.
2. INSTALLAZIONE
2.1 Indicazioni generali
• Assicurarsi che i locali adibiti all’installazione siano dotati di aperture sucienti per permettere il passaggio dei bollitori
senza che vi siano necessità di demolizioni di sorta sia in ingresso che in uscita.
• Iniziare l’installazione del puer leggendo il Manuale di Uso e Montaggio fornito con il prodotto.
• Se il puer è installato in un impianto chiuso, è necessario installare un vaso di espansione. Se è già installato, la sua
capacità deve essere correlata al tipo di installazione.
• L’evacuazione della sovrapressione dal puer avviene attraverso la valvola di sicurezza (non fornita). L’uscita della valvola
di sicurezza non deve essere bloccata. Se l’acqua fuoriesce costantemente dalla valvola di sicurezza, signica che la
pressione nell’impianto idrico è superiore al limite consentito oppure la valvola di sicurezza è difettosa se la pressione
nell’impianto rientra nei parametri. Lo scarico deve essere orientato verso il basso e preferibilmente collegato alla rete
fognaria. Il produttore non è responsabile del malfunzionamento della valvola di sicurezza causato da un’installazione
e un uso non corretti.
• Il puer non deve entrare in contatto con fonti di calore, in quanto ciò potrebbe danneggiare l’involucro esterno e l’iso-
lamento termico.
• Tutti i lavori di manutenzione e installazione devono essere eseguiti da personale autorizzato e nel rispetto delle norme
vigenti in materia di salute e sicurezza.
• Si consiglia di installare i puer vicino alla fonte di riscaldamento principale, per evitare inutili dispersioni di calore nelle
tubazioni.
• La pressione dell’impianto non deve superare la sua pressione massima di esercizio del puer.
• Assicurarsi che I’accumulo sia sempre installato in verticale.
2.2 Collegamenti idraulici
Eettuare gli allacciamenti ai corrispettivi attacchi secondo lo schema in g. 3-4 e ai simboli riportati sull’apparecchio.
La conduttura di collegamento tra bollitore e valvola di sicurezza non deve essere assolutamente intercettata, in quanto
potrebbero vericarsi danni al bollitore per sovrapressione.
LO SCARICO DELLA VALVOLA DI SICUREZZA DEVE ESSERE COLLEGATO AD UN
IMBUTO O TUBO DI RACCOLTA, PER EVITARE LO SGORGO DI ACQUA A TERRA
IN CASO DI SOVRAPRESSIONE NEL CIRCUITO DEL BOLLITORE. IN CASO CON-
TRARIO, SE LA VALVOLA DI SCARICO DOVESSE INTERVENIRE ALLAGANDO IL
LOCALE, IL COSTRUTTORE NON POTRÀ ESSERE RITENUTO RESPONSABILE.
2.3 Installazione staa di ssaggio a muro
ECOPUFFER HP 80 e 100 possono essere installati appesi ad una parete oppure a pavimento in appoggio ai piedini
regolabili forniti di serie.
ECOPUFFER HP 50 può essere installato solamente appeso ad una parete.
ECOPUFFER HP
Cod. 3I381620 - Rev 02 - 05/2023
6IT

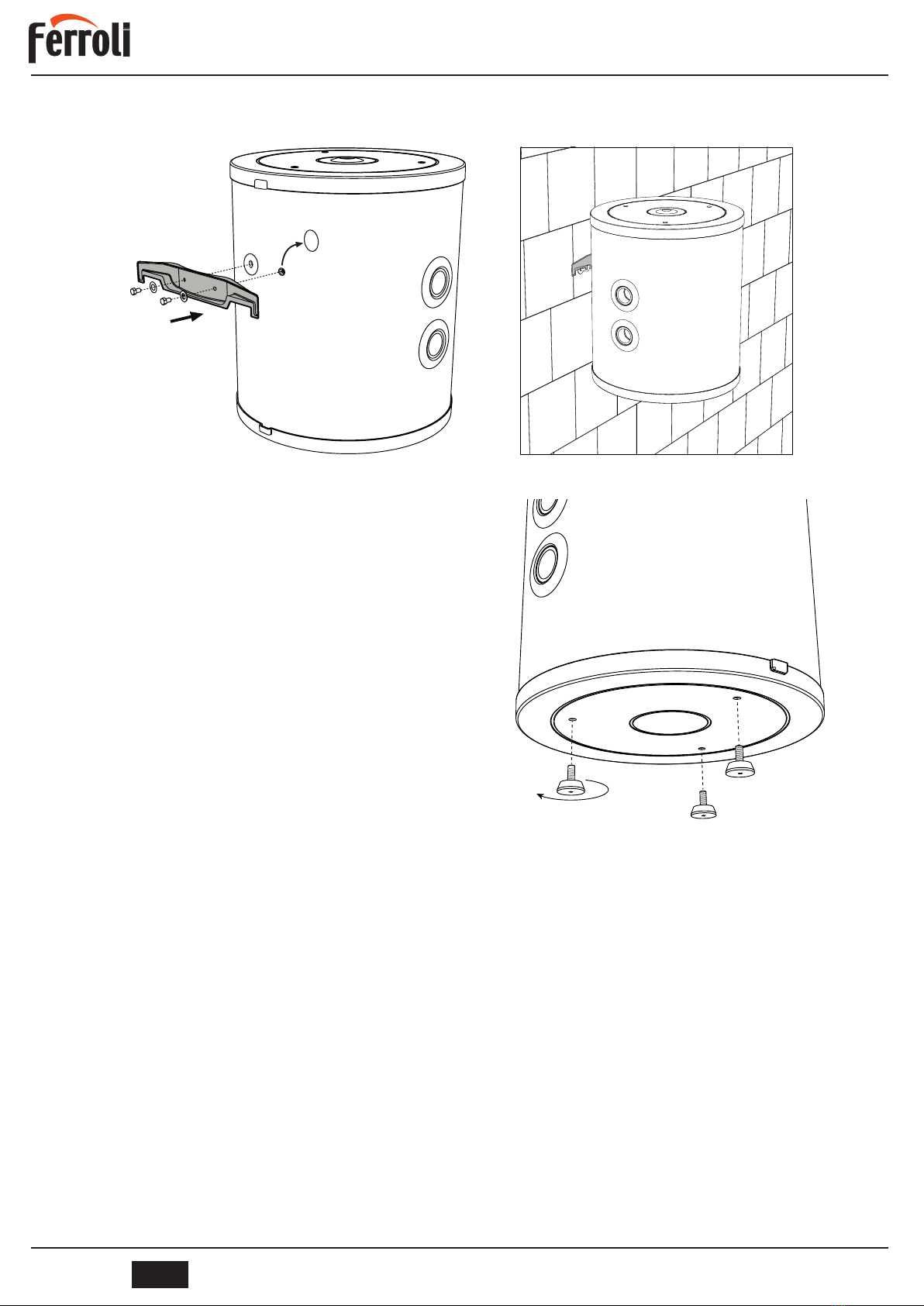

Per l’installazione a parete è necessario montare la staa di ssaggio fornita con il prodotto.
g. 1
Per l’installazione a pavimento è necessario montare i piedini
regolabili forniti di serie.
g. 2
3. NORME D’USO
3.1 Messa in funzione
Ad installazione ultimata riempire I’accumulo con acqua d’impianto procedendo come segue:
• Eettuare il riempimento dell’impianto attraverso la valvola di carico (non fornita) e provvedere allo sato dell’aria.
• Satare l’impianto prima dell’inizio della stagione di funzionamento.
• Il livello di riempimento dell’impianto deve essere controllato periodicamente.
4. MANUTENZIONE E PULIZIA
4.1 Indicazioni generali
Per la pulizia delle parti esterne dell’accumulo è suciente un panno inumidito con acqua, eventualmente addizionata con
sapone liquido.
Sono da evitare detersivi in polvere e solventi (abrasivi di qualsiasi tipo, benzine e simili).
ECOPUFFER HP
7
Cod. 3I381620 - Rev 02 - 05/2023 IT
5. DATI TECNICI
5.1 Dimensioni e attacchi
ECOPUFFER HP 50
G1/2"
G1"1/2
201 125
G1"1/2
G1"1/2
G1"1/2
G1"1/2
G 1/2”
200÷320
BA
DE
C
534
470
B
D D
C
E
A
Ø 470
G1/2"
g. 3
A Attacchi lato primario - G1” 1/2
B Attacchi lato secondario - G1” 1/2
C Attacco sato aria - G1/2”
D Attacco sonda - G1/2”
E Attacco scarico / Resistenza elettrica - G1” 1/2
ECOPUFFER HP
Cod. 3I381620 - Rev 02 - 05/2023
8IT
DIMENSIONI E ATTACCHI - ECOPUFFER HP 80
742
470
B
D
C
A
G1/2"
201 115 115 115
G1"1/2
G1"1/2
G1/2”
G1/2”
G1"1/2
G1"1/2
G1"1/2
G1"1/2
G1"1/2
B
A
D
C
200÷320
BA
Ø 470
g. 4
A Attacchi lato primario / Resistenza elettrica - G1” 1/2
B Attacchi lato secondario / Resistenza elettrica - G1” 1/2
C Attacco sato aria - G1/2”
D Attacco sonda - G1/2”
ECOPUFFER HP
9
Cod. 3I381620 - Rev 02 - 05/2023 IT
DIMENSIONI E ATTACCHI - ECOPUFFER HP 100
962
470
B
D
C
A
G1/2"
211 180 180 180
B
A
D
C
200÷320
BA
Ø 470
G1"1/2
G1"1/2
G1/2”
G1"1/2
G1"1/2
G1"1/2
G1"1/2
g. 5
A Attacchi lato primario / Resistenza elettrica - G1” 1/2
B Attacchi lato secondario / Resistenza elettrica - G1” 1/2
C Attacco sato aria - G1/2”
D Attacco sonda - G1/2”
ECOPUFFER HP
Cod. 3I381620 - Rev 02 - 05/2023
10 IT
5.2 Tabella dati tecnici
MODELLO
UNITÀ
ECOPUFFER HP
50 80 100
Classe di ecienza energetica di riscaldamento dell’acqua
(da A+ a F) C C C
Pressione massima consentita bar 6 6 6
Capacità l 52 76 106
Temperatura massima consentita °C 95 95 95
Temperatura minima consentita °C 6 6 6
Dispersione termica W 48.1 52.8 69.8
Peso (vuoto) kg 19 25 28
Peso (carico) kg 71 101 134
Tipologia di installazione Murale Murale/Basamento Murale/Basamento
