Trimming attachment KA-KS 120

1 Scope of delivery

The trimming attachment consists of the

following main components:

(1.1) Stop proﬁle

(1.2) Tape measure clamp

(1.3) Support

(1.4) Support plate

(1.5) Stop ﬂag

(1.6) Adjustable spacer

(1.7) Extendable end piece

(1.8) Leg support plate

(1.9) Tape measure

(1.13) Cross brace

1.9 1.7

1.12 1.131.11

1.6 1.4 1.31.8

1.10

1.5 1.2 1.1

2 Set-up

When setting up the attachment, proceed in

the sequence speciﬁed.

Important: you will require a crown mould-

ing stop (AB-KS 120) to make the connec-

tion to the KS 120.

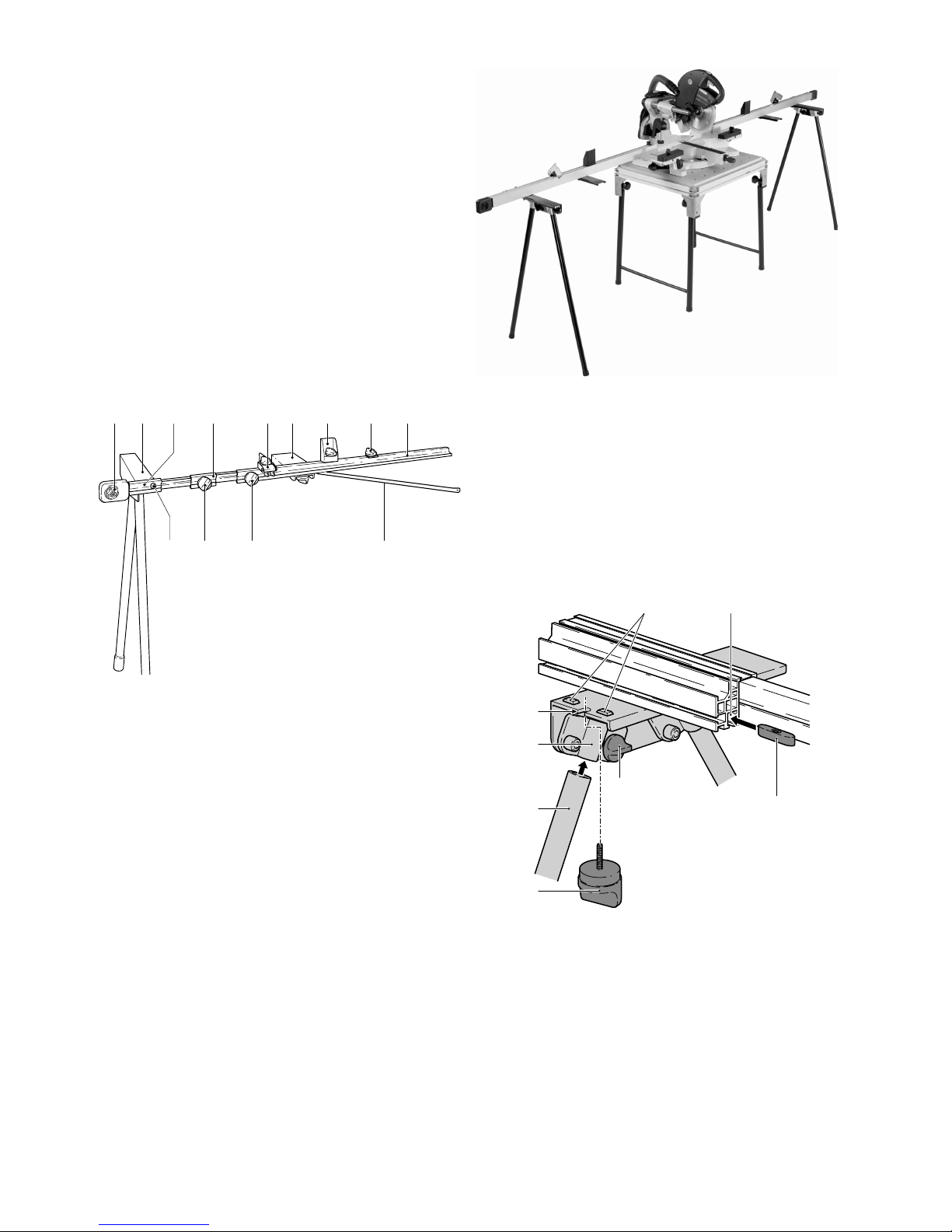

Refer to Figure 1 for the arrangement and

positioning of the individual parts.

Fig. 1 shows a rear view of the trimming

attachment.

The following section describes how to attach

the right trimming attachment. Use the

same procedure to attach the left trimming

attachment! Fig. 2 shows the stop mounted

on both sides!

2 x KA-KS 120 right

left

2.1 Preparations

–Secure the KS 120 to a Festool multifunc-

tion table (MFT) or a work bench with a

height of 31.1 in./790 mm (see operating

manual KS 120).

2.2 Leg support plate

The leg support plate (1.8) is designed to

support the trimming attachment and is

ﬁxed to the extendable end piece (1.7).

3.5

3.4

3.2

3.1

3.8

3.6 3.7

3.3

–Unscrew both rotary knobs (3.1) until the

two support legs (3.3) can be inserted into

the clamping sleeves (3.4).

–Insert the support legs until the leg sup-

port plate reaches the same height as your

KS 120.

–Tighten the rotary knobs (3.1) to clamp

the support legs in place.

–Screw the rotary knob (3.2) through the

recess (3.5) and into the slot nut (3.8) in

the bottom slot (3.7) on the extendable

end piece to secure the mounting plate.

Note: The two cams (3.6) must slot into

the groove (3.7).

3.2 Cross brace

Secure the cross member (1.13) to the stop

proﬁle.

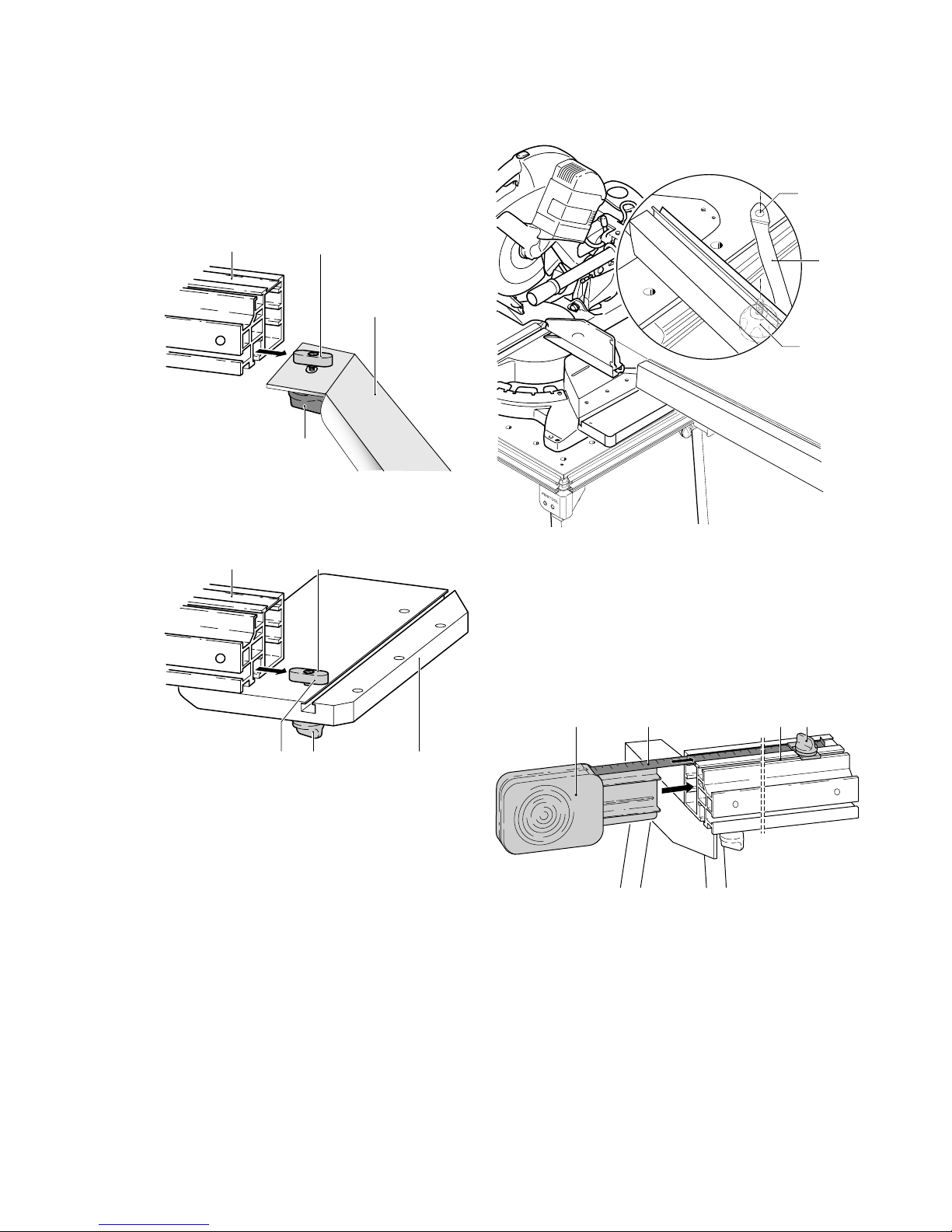

–Slide the slot nut (4.2) into the stop proﬁle

(4.1).

4.1 4.2

4.4

4.3

2.4 Stop proﬁle

Secure the stop proﬁle to the bench for the

bracket support (AB-KS 120):

5.4 5.35.5

5.1 5.2

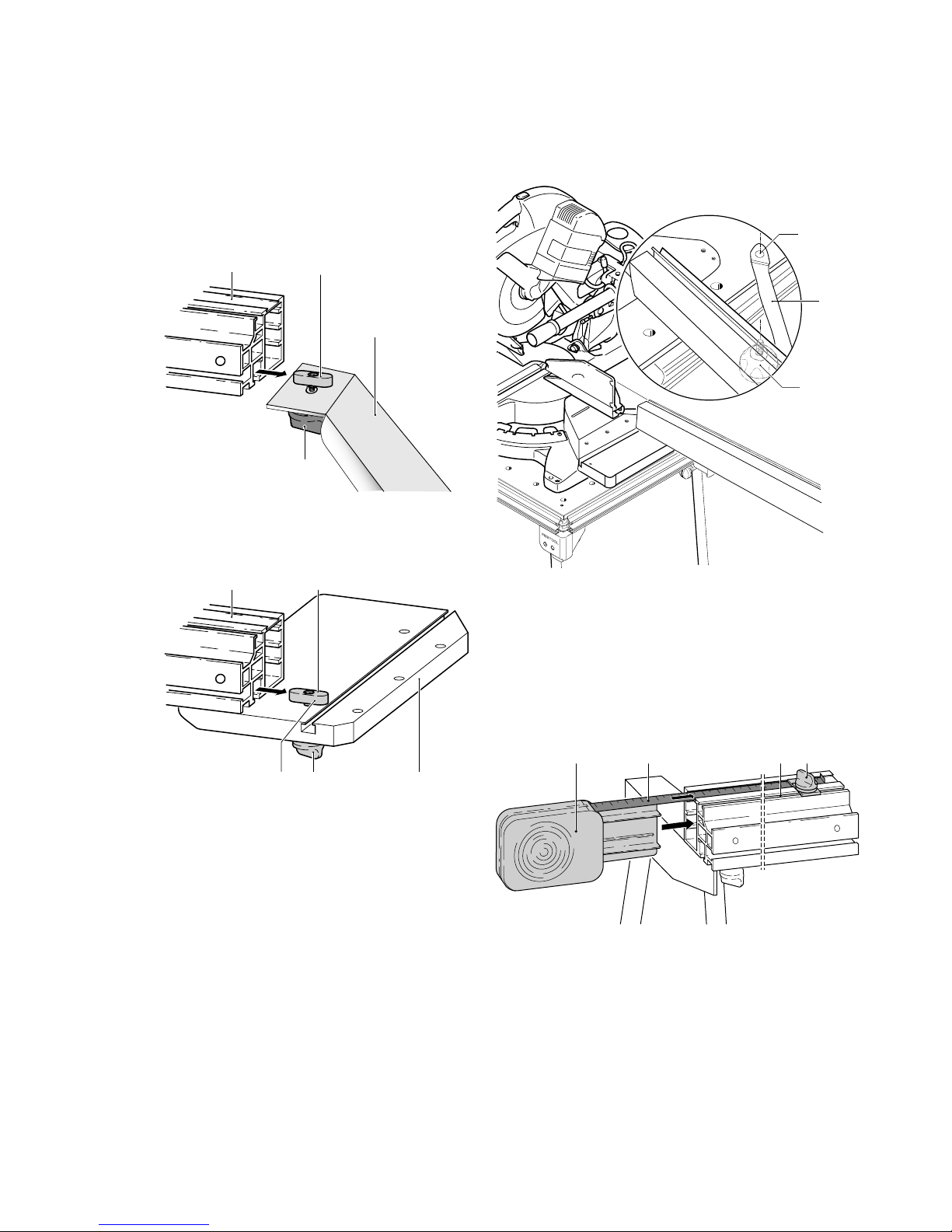

–Insert the rotary knob (5.4) through the

hole (5.5) in the bracket support bench and

secure the slot nut (5.2). Do not tighten

the knob yet – you must be able to lift the

slot nut approx. 0.2 in. above the bracket

support.

–Slide the stop proﬁle (5.1) onto the slot nut

(5.2) until the stop proﬁle is ﬂush with the

edge of the bench (5.3).

–Fit the bracket support bench to the KS 120

(see bracket support assembly instruc-

tions).

–Align the bracket support bench so that

the stop proﬁle is ﬂush with the stop ruler

on the KS 120. Clamp the bracket support

bench in place (see bracket support as-

sembly instructions).

–Insert a clamp (6.3) in the hole (6.1) to

secure the cross brace (6.2) to the MFT.

Do not tighten yet!

6.1

6.2

6.3

–Use a long workpiece to align the trimming

attachment in relation to the compound

mitre saw.

–Tighten the rotary knob (5.4).

–Now tighten the connections on the cross

braces (4.4) and (6.3).

2.5 Tape measure, tape measure

clamp

7.2 7.3 7.47.1

–Insert the tape measure (7.1) into the

extendable end piece.

–Guide the tape measure (7.2) through the

top grooves on the extendable end piece,

the adjustable spacer and the stop proﬁle

in succession.

–Unscrew the rotary knob (7.4) for the tape

measure clamp.

–Insert the slot nut for the tape measure

clamp into the slot (7.3) on the stop pro-

ﬁle.

–Secure the tape measure clamp towards

the end of the tape measure by tightening

the rotary knob (7.4).

2.6 Support plate

The support plate (1.4) is used to support

longer workpieces.

8.38.1 8.2

8.5

8.4

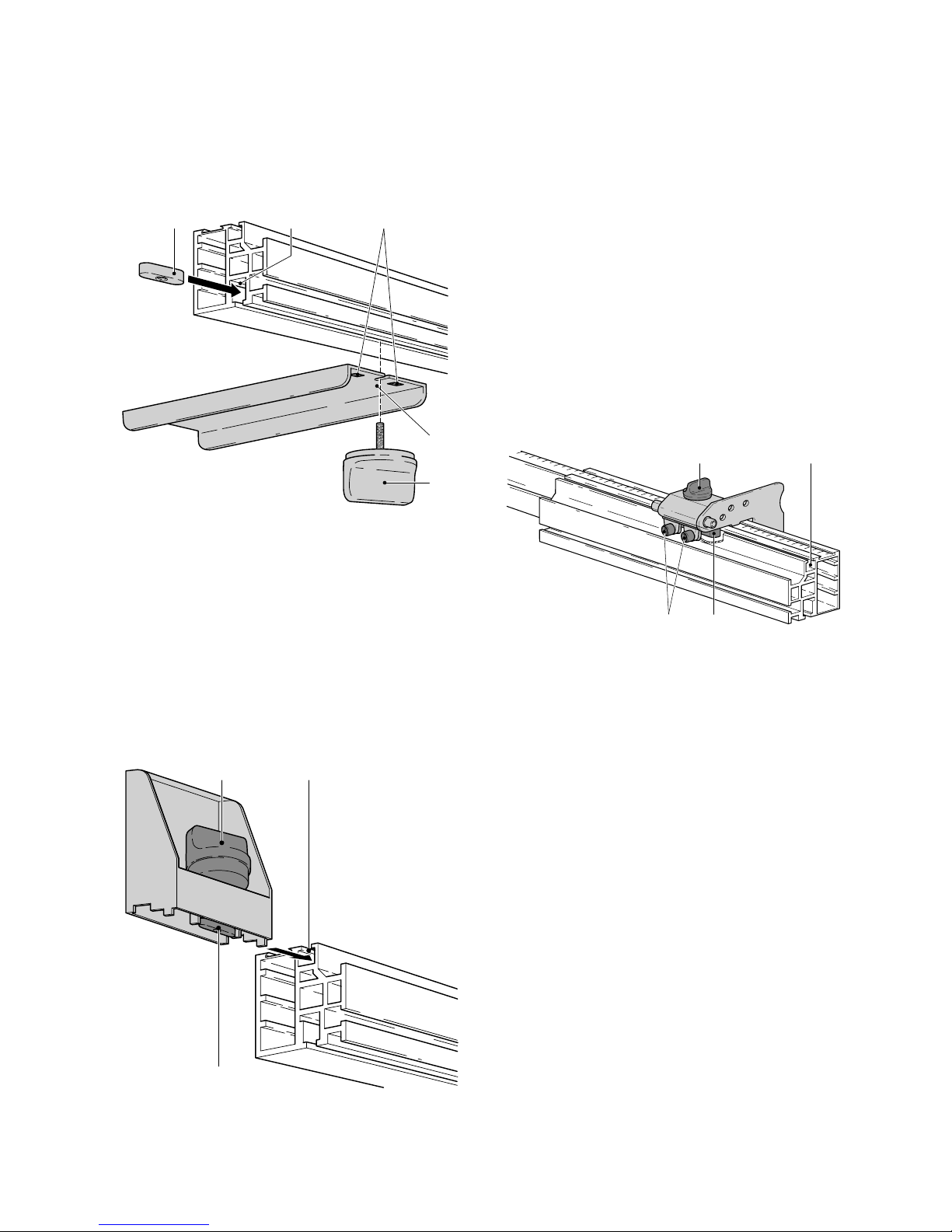

–Screw the rotary knob (8.5) through the

recess (8.4) and into the slot nut (8.1) in

the slot (8.2) on the stop proﬁle to secure

the support plate. Note: The two cams

(8.3) must slot into the groove (8.2).

–If necessary, extend the telescopic section

of the trimming attachment 4 in. to insert

the support plate into the groove.

2.7 Support

The support (1.3) is used to support taller

workpieces.

9.1 9.2

9.3

–Unscrew the rotary knob (9.1) that clamps

the support.

–Insert the slot nut (9.3) into the top slot

(9.2) on the stop proﬁle or the adjustable

spacer.

–If necessary, extend the telescopic section

of the trimming attachment 4 in. to insert

the support plate into the groove.

–Slide the support to the required positi-

on.

–Tighten the rotary knob (9.1) to secure the

support.

2.8 Stop ﬂag

The stop ﬂag (1.5) is used to adjust the

distance between the saw blade and the

workpiece so that the workpiece is cut to

the required length.

–Unscrew the rotary knob (1.11) on the

adjustable spacer.

–Move the stop proﬁle (1.1) and the spacer

(1.6) approx. 3.1 in. apart.

10.1 10.2

10.3

10.4

–Unscrew the rotary knob (10.1) that clamps

the stop ﬂag.

–Insert the slot nut (10.3) into the top slot

(10.2) on the stop proﬁle or the adjustable

spacer.

–Slide the stop ﬂag to the required positi-

on.

–Tighten the rotary knob (10.1) to secure

the stop ﬂag.

Adjusting play on the stop ﬂag

–Turn (tighten or unscrew) the two screws

(10.4) until the stop ﬂag moves smoothly

along the slot, but without play.

3 Adjustments

3.1 Tape measure

The tape measure starts at 11.81 in./

30 cm so that it does not come into con-

tact with the saw blade. Therefore, make

sure that the distance between the tape

measure and the saw blade is correct:

11.3

11.5

11.1 11.2

17.72 in.

11.4

–Set both the horizontal and vertical mitre

angles on the KS 120 to 0°.

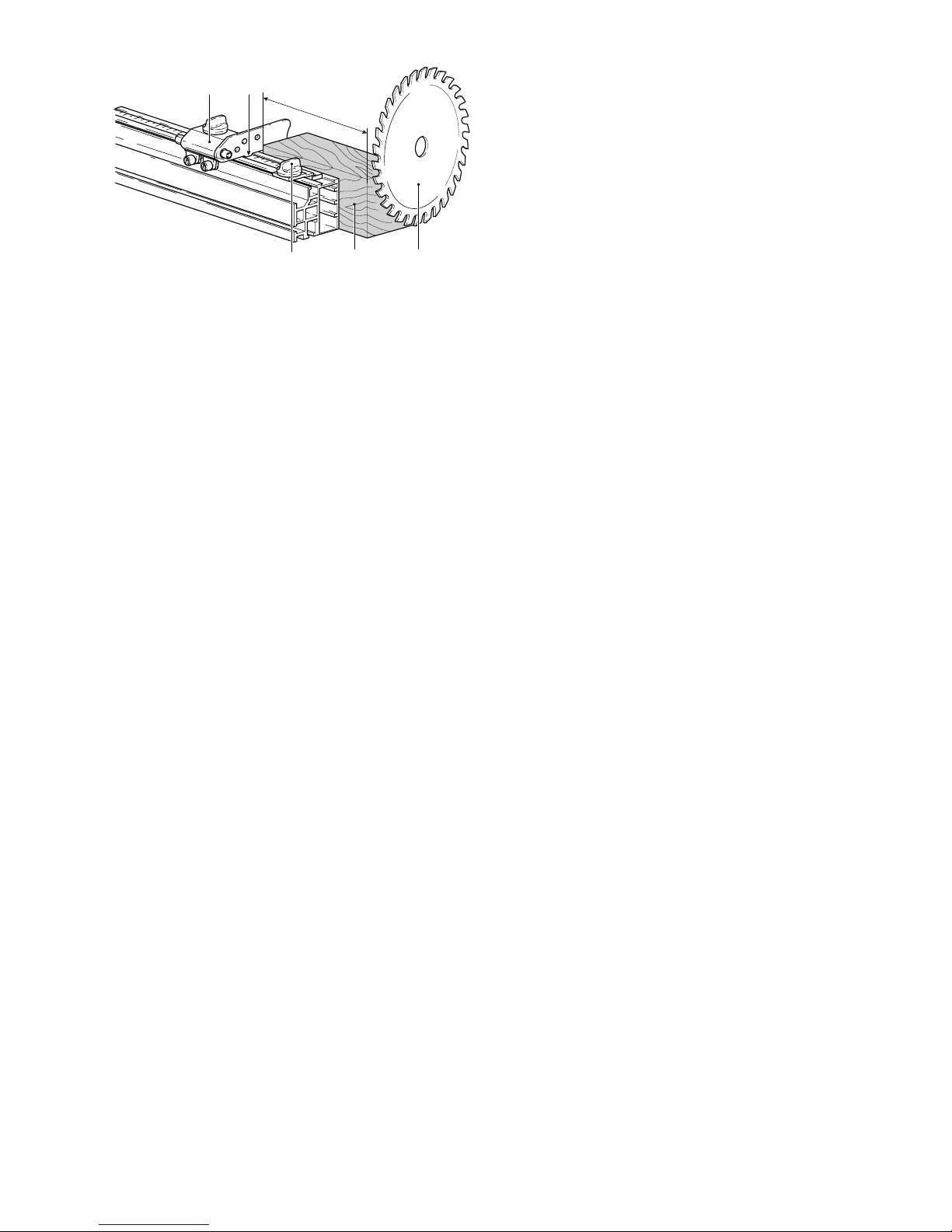

–Place a workpiece (11.4) with a length

of 18.72 in./450 mm on the KS 120

lengthways against the saw blade (11.3).

–Slide the stop ﬂag (11.1) up to the workpi-

ece. Clamp the stop ﬂag in this position.

–Unscrew the rotary knob for the measuring

tape clamp (11.5).

–Move the tape measure until the measure-

ment at the edge (11.2) of the stop ﬂag

indicates 18.72 in./450 mm.

–Use the tape measure clamp (11.5) to se-

cure the tape measure in this position. The

tape measure now indicates the exact dis-

tance to the saw blade. The measurement

at the edge (11.2) is the distance between

the stop ﬂag and the saw blade.

3.2 Length adjustment

Unscrew the rotary knob (1.12) to extend and

retract the end piece (1.7). The maximum

extension length is 90.55 in./2300 mm.

Unscrew the rotary knob (1.11) to move

the spacer.

4 Working

To trim a workpiece to a certain length, pro-

ceed as follows:

–Adjust the stop ﬂag to the required dimen-

sion.

–Place the workpiece against the stop

ﬂag.

–Cut through the workpiece with the

KS 120.

Guide butée KA-KS 120

1 Eléments fournis

Le guide butée comprend les éléments prin-

cipaux suivants :

(1.1) Proﬁlé de butée

(1.2) Bloque-mètre

(1.3) Support

(1.4) Plaque d'appui

(1.5) Curseur de butée

(1.6) Pièce intermédiaire réglable

(1.7) Embout coulissant

(1.8) Support de pieds

(1.9) Mètre

(1.13) Renfort transversal

1.9 1.7

1.12 1.131.11

1.6 1.4 1.31.8

1.10

1.5 1.2 1.1

2 Montage

Lors du montage, procédez dans l'ordre

indiqué.

Important : la butée inclinée (AB-KS 120)

est additionnellement nécessaire pour le

raccordement à l'unité KS 120.

Pour l'orientation et le positionnement des

pièces, reportez-vous à l'illustration 1.

La vue de la ﬁgure 1 correspond à la vue

de derrière.

Le paragraphe suivant décrit le montage du

guide-butée droit. Procédez de la même

manière pour le guide-butée gauche ! A des

ﬁns de meilleure orientation, la butée est

représentée montée des deux côtés sur la

ﬁgure 2 !

2 x KA-KS 120 droite

gauche

2.1 Opération préparatoire

–Fixez la KS 120 à une table multifonction

Festool (MFT) ou à une table de travail

d'une hauteur de 31.1 in./790 mm (voir

la notice d'utilisation de la KS 120).

2.2 Support de pieds

Le support de pieds (1.8) est ﬁxé à l'embout

coulissant (1.7) et sert d'appui pour le guide

butée.

3.5

3.4

3.2

3.1

3.8

3.6 3.7

3.3

–Dévissez les deux molettes (3.1) jusqu'à

ce que les deux pieds (3.3) puissent être

insérés dans les ﬁxations (3.4).

–Enfoncez les pieds jusqu'à ce le support

de pieds soit à la même hauteur que la

KS 120.

–Bloquez les pieds à l'aide des molettes

(3.1).

–Solidarisez la plaque de ﬁxation et l'embout

coulissant à l'aide de la molette (3.2) à

visser au niveau de l'encoche (3.5) et du

coulisseau (3.8) à insérer dans la gorge

inférieure (3.7) de l'embout coulissant.

Attention : les deux ergots (3.6) doivent

s'enclencher dans la gorge (3.7).

2.3 Renfort transversal

Fixez le renfort transversal (1.13) sur le

proﬁlé de butée.

–Engagez le coulisseau (4.2) dans le proﬁlé

de butée (4.1).

4.1 4.2

4.4

4.3

2.4 Proﬁlé de butée

Fixez le proﬁlé de butée à la tablette du

support d'angle (AB-KS 120) :

5.4 5.35.5

5.1 5.2

–Fixez le coulisseau (5.2) à l'aide de la

molette (5.4) au niveau du trou (5.5) de

la tablette du support d'angle. Ne serrez

pas encore ! Le coulisseau doit pouvoir

s'abaisser d'environ 0.2 in. par rapport au

support d'angle.

–Poussez le proﬁlé de butée (5.1) sur le

coulisseau (5.2) jusqu'à ce que le proﬁlé

de butée soit au même niveau que le chant

de la tablette (5.3).

–Montez la tablette du support d'angle sur

la KS 120 (voir la notice de montage de la

tablette du support d'angle).

–Orientez la tablette du support d'angle de

telle sorte que le proﬁlé de butée soit au

même niveau que la réglette de butée de

la KS 120. Bloquez la tablette du support

d'angle (voir la notice de montage du sup-

port d'angle).

–Fixez le perçage (6.1) du renfort transversal

(6.2) à l'aide du dispositif de serrage (6.3)

de l'unité MFT. Ne pas encore serrer !

6.1

6.2

6.3

–Alignez à l'aide d'une pièce à travailler

longue le guide-butée par rapport à la scie

guidée.

–Serrez la molette (5.4).

–Serrez à présent les liaisons du renfort

transversal (4.4) et (6.3).

2.5 Mètre, bloque-mètre

7.2 7.3 7.47.1

–Positionnez le mètre (7.1) sur l'embout

coulissant.

–Déroulez le mètre (7.2) dans la gorge

supérieure de l'embout coulissant, de la

pièce intermédiaire réglable et du proﬁlé

de butée.

–Desserrez la molette (7.4) du bloque-mè-

tre.

–Insérez le coulisseau du bloque-mètre dans

la gorge (7.3) du proﬁlé de butée.

–Bloquez le bloque-mètre à proximité de

l'enrouleur du mètre en serrant la molette

(7.4).

2.6 Plaque d'appui

La plaque d'appui (1.4) sert à soutenir les

pièces longues.

8.38.1 8.2

8.5

8.4

–Solidarisez la plaque d'appui et le proﬁlé de

butée à l'aide de la molette (8.5) à visser

au niveau de l'encoche (8.4) et du coulis-

seau (8.1) à insérer dans le gorge (8.2)

du proﬁlé de butée. Attention : les deux

ergots (8.3) doivent s'enclencher dans la

gorge (8.2).

–Ecartez le cas échéant l'élément télescopi-

que du guide-butée de 4 in., aﬁn de guider

la tôle-support dans la rainure.

2.7 Support

Le support (1.3) sert à soutenir les pièces

hautes.

9.1 9.2

9.3

–Desserrez la molette (9.1) de ﬁxation du

support.

–Insérez le coulisseau (9.3) dans la gorge

supérieure (9.2) du proﬁlé de butée ou de

la pièce intermédiaire réglable.

–Ecartez le cas échéant l'élément télescopi-

que du guide-butée de 4 in., aﬁn de guider

la tôle-support dans la rainure.

–Amenez le support jusqu'à la position sou-

haitée.

–Fixez le support en vissant la molette

(9.1).

2.8 Curseur de butée

Le curseur de butée (1.5) permet de régler

la distance par rapport à la lame de scie et

donc la longueur de la pièce à scier.

–Desserrez la molette (1.11) de la pièce

intermédiaire réglable.

–Ecartez le proﬁlé de butée (1.1) et la pièce

intermédiaire (1.6) d'environ 3.1 in.

10.1 10.2

10.3

10.4

–Desserrez la molette (10.1) de blocage du

curseur de butée.

–Insérez le coulisseau (10.3) dans la gorge

supérieure (10.2) du proﬁlé de butée ou

de la pièce intermédiaire réglable.

–Amenez le curseur de butée dans la posi-

tion souhaitée.

–Bloquez le curseur de butée en vissant la

molette (10.1).

Réglage du jeu du curseur de butée

–Vissez ou dévissez les deux vis (10.4) jus-

qu'à ce que le curseur de butée se déplace

sans jeu (mais librement) dans la gorge.

3 Réglages

3.1 Mètre

Aﬁn que le mètre ne puisse pas entrer en

contact avec la lame de scie, il commence

à 11.81 in./30 cm. Il est donc important de

régler correctement la distance par rapport

à la lame de scie :

11.3

11.5

11.1 11.2

17.72 in.

11.4

–Réglez l'inclinaison de la KS 120 à 0° (ho-

rizontale et verticale).

–Positionnez une pièce (11.4) de 18.72

in./450 mm de long contre la lame de scie

(11.3) de la KS 120.

–Poussez le curseur de butée (11.1) contre

la pièce. Bloquez le curseur de butée dans

cette position.

–Desserrez la molette du bloque-mètre

(11.5).

–Décalez le mètre jusqu'à ce que le bord

(11.2) du curseur de butée indique la gra-

duation 18.72 in./450 mm.

–Bloquez le mètre dans cette position à

l'aide du bloque-mètre (11.5). Le mètre

indique désormais le distance exacte par

rapport à la lame de scie. Le distance du

curseur de butée par rapport à la lame de

scie se lit au niveau du bord (11.2).

3.2 Réglage de la longueur

Une fois la molette (1.12) desserrée, il est

possible de sortir ou de rentrer l'embout

(1.7). La longueur maximale est de 90.55

in./2300 mm.

Une fois la molette (1.11) desserrée, il

est possible de déplacer la pièce intermé-

diaire.

4 Travail

Pour scier une pièce à la longueur voulue,

procédez comme suit :

–Réglez la longueur voulue à l'aide du cur-

seur de butée.

–Positionnez la pièce contre le curseur de

butée.

–Sciez la pièce avec la KS 120.

Tope para tronzar KA-KS 120

1 Dotación de suministro

El tope para tronzar se compone principal-

mente de los siguientes elementos:

(1.1) Perﬁl de tope

(1.2) Dispositivo de ﬁjación de la cinta

métrica

(1.3) Apoyo

(1.4) Chapa de apoyo

(1.5) Tope de apoyo

(1.6) Pieza intermedia ajustable

(1.7) Pieza ﬁnal extensible

(1.8) Soporte

(1.9) Cinta métrica

(1.13) Traviesa

1.9 1.7

1.12 1.131.11

1.6 1.4 1.31.8

1.10

1.5 1.2 1.1

2 Estructura

Para el montaje de la estructura proceda en

la secuencia descrita a continuación.

Importante: para unir a la sierra de tronzar

KS 120 necesita adicionalmente el soporte

angular (AB-KS 120).

Preste atención a la imagen 1 con objeto

de llevar a cabo la alineación y el posicion-

amiento de las piezas sueltas.

La vista en la ﬁgura 1 se corresponde con la

vista desde la parte posterior.

A continuación de describe la estructura

del tope derecho para tronzar. Proceda de

forma análoga para montar el tope izquierdo

para tronzar. Para facilitar la orientación se

representa en la ﬁgura 2 el tope montado

en ambos lados.

2 x KA-KS 120 derecha

izquierda

2.1 Trabajos preliminares

–Fije la KS 120 a una mesa multifuncional de

Festool (MFT) o a una mesa de trabajo con

una altura de 31.1 in./790 mm (véase el

manual de instrucciones de la KS 120).

2.2 Soporte

El soporte (1.8) sirve de apoyo para el tope

para tronzar y se sujeta con la pieza ﬁnal

extensible (1.7).

3.5

3.4

3.2

3.1

3.8

3.6 3.7

3.3

–Abra ambos botones giratorios (3.1) hasta

que las patas de apoyo (3.3) puedan intro-

ducirse en las abrazaderas de tubo (3.4).

–Introduzca las patas hasta que el soporte

quede a la misma altura que su KS 120.

–Inmovilice las patas de apoyo cerrando los

botones giratorios (3.1).

–Atornille ﬁrmemente la chapa de sujeción

en la entalladura (3.5) con el botón gira-

torio (3.2), así como la lengüeta inserta-

da (3.8) en la ranura inferior (3.7) de la

Inhaltsverzeichnis

Sprachen:

Andere Festool Gesehen Handbücher

Festool

Festool TKS 80 EBS Bedienungsanleitung

Festool

Festool TS 75 EQ Bedienungsanleitung

Festool

Festool TSC 55 REB Montageanleitung

Festool

Festool PRECISIO CS 50 EG Bedienungsanleitung

Festool

Festool HK 55 EBQ Bedienungsanleitung

Festool

Festool KAPEX KS 120 EB Bedienungsanleitung

Festool

Festool TS 75 EBQ Montageanleitung

Festool

Festool KAPEX KS 120 REB Bedienungsanleitung

Festool

Festool ATF 55E Bedienungsanleitung

Festool

Festool SYM 70 RE Benutzerhandbuch

Festool

Festool Kapex KS 120 Bedienungsanleitung

Festool

Festool TS 55 REBQ Bedienungsanleitung

Festool

Festool TS 75 EBQ Bedienungsanleitung

Festool

Festool CSC SYS 50 EBI Bedienungsanleitung

Festool

Festool KAPEX KS 120 EB Montageanleitung

Festool

Festool Kapex KS 120 Bedienungsanleitung

Festool

Festool KS 120 KB Bedienungsanleitung

Festool

Festool Precisio CS 50 EB Montageanleitung

Festool

Festool HKC 55 EB Montageanleitung

Festool

Festool Precisio CS 70 EB Bedienungsanleitung

Festool

Festool TS 75 EBQ Montageanleitung

Festool

Festool IS 330 EB Montageanleitung

Festool

Festool SYM 70 E Bedienungsanleitung

Festool

Festool UG-KAPEX KS60 Bedienungsanleitung

Beliebte Gesehen Handbücher anderer Marken

RIDGID

RIDGID BS1400 Bedienungsanleitung

ATIKA

ATIKA BWS 400-2 Bedienungsanleitung

RGC

RGC FS20 Bedienungsanleitung

Makita

Makita M2300 Bedienungsanleitung

IMET Spa

IMET Spa BASIC 300 PLUS SHI Bedienungsanleitung

IMET Spa

IMET Spa SIRIO 370 AF-E Bedienungsanleitung

Optimum

Optimum OPTisaw CS 275 Bedienungsanleitung

Makita

Makita BPB180 Bedienungsanleitung

Stihl

Stihl MS 462 C-M Bedienungsanleitung

AEG

AEG TS 250 K Bedienungsanleitung

Meec tools

Meec tools 004665 Bedienungsanleitung

Makita

Makita LS1018L Bedienungsanleitung

Ryobi

Ryobi RCS1400 Bedienungsanleitung

DeWalt

DeWalt DCS391 Bedienungsanleitung

Sealey

Sealey SA72 Bedienungsanleitung

skilsaw

skilsaw SPT88 Montageanleitung

Urrea

Urrea SI810 Abmessungen und Installationsanleitung

EINHELL

EINHELL BKG 210/1 Bedienungsanleitung
