Festool PRECISIO CS 70 EBG Bedienungsanleitung

P R E C I S I O

CS 70 EBG

718570_A / 2019-07-24

Festool GmbH

Wertstraße 20

D-73240 Wendlingen

전화: +49 (0)7024/804-0

팩스: +49 (0)7024/804-20608

www.festool.com

kr 원본 사용자 설명서 - 테이블 쏘 및 원형 트리밍 쏘 7

en Original Instructions - Table saw and circular trimming saw 20

2-6

2-5

2-4

2-3

2-2

2-1

1-7 1-8 1-9 1-10

1-13

1-11

1-12

1-1

1-2

1-3

1-4

1-5

1-6 1-13

(2x)

3-4 3-3 3-2 3-1

3-5

3-6 3-7

3-8

4-7 4-6

4-2

4-1

4-5

4-4

4-3

5-1 5-2 5-3 5-55-4

5-6

5-7

5-8

5-7

5-9

5-10

6-3

6-2

6-1

8-1 8-38-2 8-4

6-4 7-1

7-3

7-2

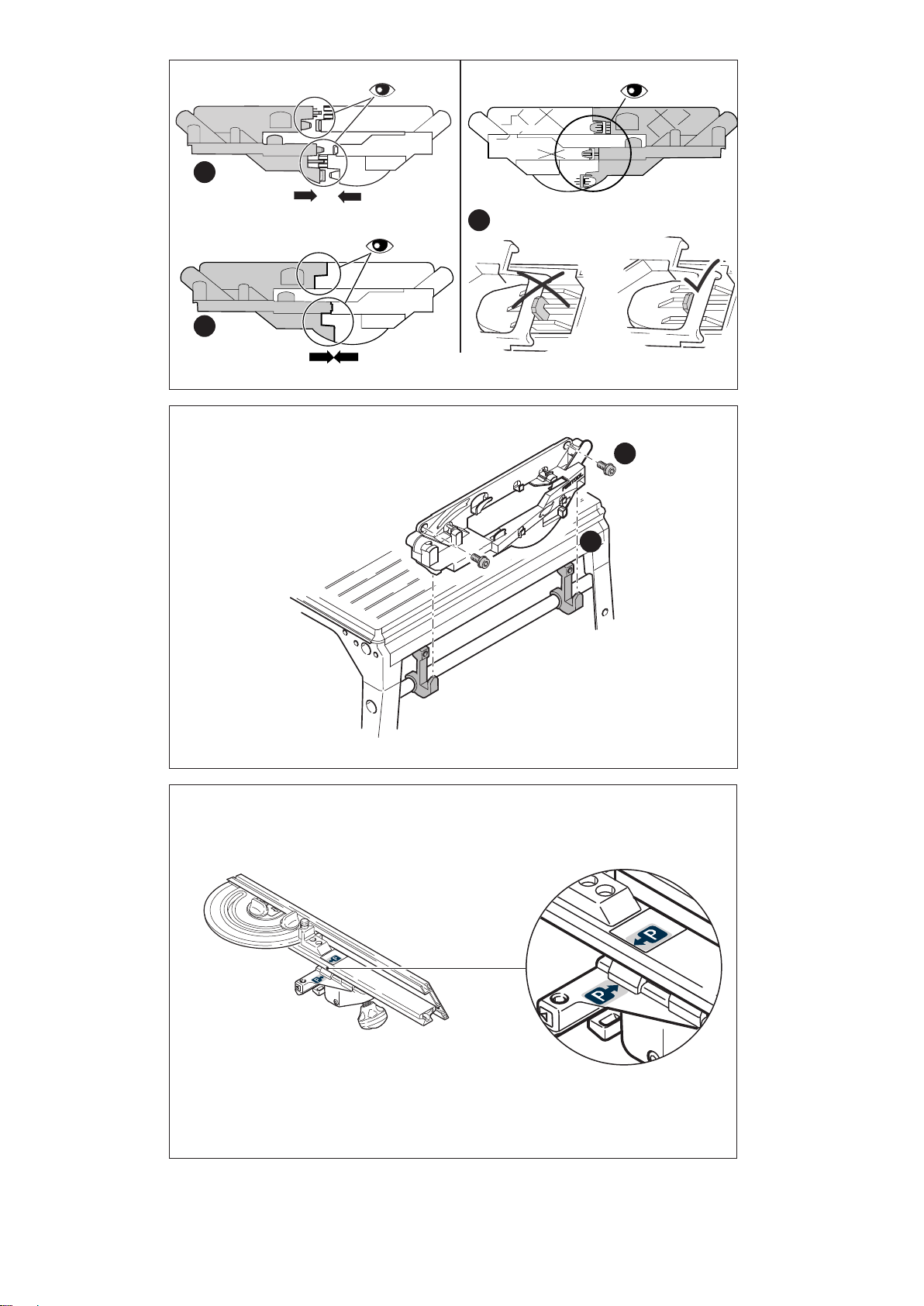

11-3

11-2

11-1

11-4

10-2

10-1 10-3 10-4 10-5

12-2 12-312-1 12-4

12-6

12-5

12-9

12-8

12-7

한국어

다국어로 구성된 사용 설명서의 전반부에 이와

관련된 그림이 나와 있습니다.

1 기호

일반적인 위험에 대한 경고

감전에 대한 경고

귀마개를 착용하십시오!

분진 마스크를 착용하십시오!

보호장갑을 착용하십시오!

보안경을 착용하십시오!

설명/지침 내용을 읽으십시오!

안전 등급 II

MMC Electronic Multi-Material-Control

집진

가정용 쓰레기로 폐기하지 마십시오.

그립 부위

톱날 회전 방향

목재

집성재

섬유 시멘트 패널(에터닛)

알루미늄

2 기술 제원

절단 높이(90°/45°)0-70 mm/0-48 mm

경사도 -2°-47°

최대 이동 길이 330 mm

톱날 225 x 30 x 2.6 mm

위치설정 홀 30mm

표준 톱날 두께 < 2.2 mm

공회전 속도:

CS 70 EBG, 조정 가능 2000-4200 rpm

소비 전력:

CS 70 EBG 2100 W

CS 70 EBG CH 2000 W

CS 70 EBG GB 240 V 2100 W

CS 70 EBG GB 110 V 1300 W

테이블 치수(길이 x 폭) 690 x 500 mm

폈을 때의 테이블 높이 900 mm

접었을 때의 테이블 높이 375 mm

EPTA-Procedure 01:2014에

따른 무게 38.0 kg

사용해야 할 톱날

다양한 소재에 권장되는 톱날은 카탈로그 또는

www.festool.co.kr/서비스 에서 확인할 수 있습니

다.

테이블 쏘 및 원형 트리밍 쏘

CS 70 EBG

1 기호 �� 7

2 기술 제원 �� 7

3 공구의 구성 요소 �� 8

4 기본 용도 �� 8

5 안전 수칙 �� 8

6 설치, 시운전 �� 13

7 공구 설정 �� 14

8 용도 �� 14

9 전동 공구를 이용한 작업 �� 17

10 서비스 및 유지관리 ��19

11 액세서리, 공구 �� 19

12 폐기 �� 19

한국어

3 공구의 구성 요소

사용 설명서의 전반부에 이와 관련된 그림이 나와

있습니다.

[1-1] 접이식 다리

[1-2] 전원 스위치

[1-3] 보조 다리

[1-4] 클램핑 스크류

[1-5] 위치 표시용 스토퍼

[1-6] 위치 표시용 프리셋 프로파일 세팅 레일

[1-7] 테이블 인서트

[1-8] 곡선 라우팅 가드

[1-9] 스톱 레버

[1-10] 절단 높이 설정

[1-11] 접이식 다리 조절용 노브

[1-12] 엔드 캡

[1-13] 그립 부위

4 기본 용도

PRECISIO는 목재, 플라스틱, 목재로 만든 패널

자재 및 이와 유사한 소재를 절단하는 이동식 전동

공구입니다.

Festool의 알루미늄용 특수 톱날을 장착하면 알루

미늄을 절단하는 용도로도 사용할 수 있습니다.

석면이 함유된 소재는 가공하면 안 됩니다.

원래와 다른 용도로 공구를 사용했을 때

발생한 손해 또는 사고에 대한 책임은 사용자에게

있습니다.

5 안전 수칙

5.1 일반 안전 수칙

경고!본 전동 도구와 함께 제공된 모든

안전 경고, 지침, 그림, 사양을 확인하십시오. 아래

의 지침을 일부라도 준수하지 않으면 감전, 화재

및 심각한 부상을 입을 수 있습니다.

모든 안전 수칙 및 지침은 언제든지 참조할 수 있

도록 잘 보관하십시오.

본 안전 수칙에서 사용되는 '전동 공구'는(전선을

통해) 전기 동력을 얻는 공구와 (전선 없이) 배터리

에서 전기 동력을 얻는 공구를 말합니다.

1 작업장 안전

a� 작업장을 잘 정돈하고, 밝은 조명을 사용하십

시오� 정리정돈 상태가 불량하거나 조명이 어

두운 작업장에서는 사고가 발생할 수 있습니다�

b� 가연성 액체, 기체 또는 분진이 있어 폭발 위험

이 있는 작업장에서는 전동 공구를 사용하지 마

십시오� 전동 공구에서 발생하는 불꽃으로 인해

분진 또는 가연성 기체가 발화할 수 있습니다�

c� 전동공구를 사용할 때, 어린이들이나 다른 사

람들이 작업장에 접근하지 못하게 하십시오�

주위가 산만하면 전동 공구를 제대로 통제하

지 못할 수 있습니다�

2 전기 안전

a� 전동 공구의 커넥터 플러그를 소켓에 올바르게

끼워야 합니다� 플러그를 어떤 식으로든 변형

해서는 안 됩니다� 접지된 전동 공구에서 어댑

터 플러그를 사용해서는 안 됩니다� 변형되지

않은플러그와 호환되는 소켓을 사용하면 감전

위험이 줄어듭니다�

b� 파이프, 히터, 전기/가스렌지, 냉장고 등의 접

지 표면과 직접 접촉하면 안 됩니다� 신체가 접

지되면, 감전 위험이 높아집니다�

c� 전동 공구를 비나 습기에 노출시키지 마십시

오� 전동 공구에 물이 들어가면 감전 위험이 높

아집니다�

d� 연결 케이블로 전동 공구를 운반하거나 매달아

서는 안 되며, 연결선을 당기면서 소켓에서 플

러그를 빼면 안 됩니다� 연결 케이블이 고열, 오

일, 날카로운 모서리, 이동하는 물체에 노출되

지 않도록 주의하십시오� 연결 케이블이 손상

되거나 엉키면 감전 위험이 높아집니다�

e� 실외에서 전동 공구를 사용하는 경우에는 실외

용 연장 케이블을 사용하십시오� 실외용 연장

케이블을 사용하면 감전 위험이 줄어듭니다�

f� 습한 장소에서 전동 공구를 사용해야 하는 경

우에는 누전 차단기를 사용하십시오� 누전 차

단기를 사용하면 감전 위험이 줄어듭니다�

3 작업자 안전

a� 전동 공구를 사용할 때는 주의하면서 작업에

집중하십시오� 피곤한 상태이거나 약물, 주류

또는 의약품을 복용한 상태에서는 전동 공구

를 사용하지 마십시오� 전동 공구를 사용할 때

는 한순간의 부주의가 심각한 상해를 초래할

수 있습니다�

b� 항상 개인 보호 장비와 보안경을 착용하십시

오� 전동 공구의 유형과 작업 방식에 따라 부상

방지를 위해 방진 마스크, 미끄럼 방지 안전화,

안전모, 귀마개 등의 개인 보호 장비를 착용해

야 부상 위험이 줄어듭니다�

c� 공구가 갑자기 작동하지 않도록 주의하십시

오� 전동 공구를 전원 공급 장치 또는 배터리

에 연결하거나, 집어 들거나 운반하려는 경우

에는 먼저 공구의 전원이 꺼져 있는지 확인하

십시오� 전동 공구를 운반할 때 손가락이 스위

한국어

치에 닿아 있거나 전동 공구가 켜진 상태에서

전원 공급 장치에 연결하면 사고가 발생할 수

있습니다�

d� 전동 공구를 켜려면 먼저 조정 도구 또는 렌치

를 분리하십시오� 전동 공구의 회전부에 다른

도구나 렌치가 있으면 부상이 발생할 수 있습

니다�

e� 불안정한 자세로 작업하지 않도록 주의하십시

오� 항상 안정적으로 선 자세에서 평형을 유지

하십시오� 자세가 안정적이면 예상치 못한 상

황에서도 전동 공구를 효과적으로 통제할 수

있습니다�

f� 작업에 적합한 보호복을 착용하십시오� 너무

헐렁한 복장이나 장신구를 착용해서는 안 됩니

다� 작동부에 머리카락 또는 옷이 닿지 않도록

주의하십시오� 헐렁한 옷, 장신구 또는 긴 머리

카락은 회전 부분에 말려 들어갈 수 있습니다�

g� 집진기 및 분진 수거 장치를 설치할 수 있는 경

우, 올바르게 연결한 후 사용해야 합니다� 집진

기를 사용하면 분진에 의한 사고 발생을 줄일

수 있습니다�

h� 안전 수칙을 무시해서는 안 됩니다� 전동 공

구를 여러 번 사용해서 잘 알고 있는 경우에

도 반드시 안전 사용 규칙을 따르시기 바랍니

다� 한순간의 부주의가 심각한 상해를 초래할

수 있습니다�

4 전동 공구의 사용 및 작동 방법

a� 전동 공구를 과부하 상태로 사용하지 마십시

오� 원래의 작업 용도로만 전동 공구를 사용하

십시오� 호환이 가능한 전동 공구를 사용하면

작업 효율이 향상되며 지정된 전원 범위에서

더욱 안전하게 작업할 수 있습니다�

b� 스위치가 제대로 작동하지 않는 전동 공구는 사

용하지 마십시오� 정상적으로 켜거나 끌 수 없

는 전동 공구는 위험하므로 수리해야 합니다�

c� 기기의 설정을 변경하거나, 공구 비트를 교체

하거나, 전동 공구를 사용하지 않고 옆에 내려

놓으려면 먼저 소켓에서 플러그를 뽑으십시오�

배터리가 탈착식이면 배터리를 분리하십시오�

이와 같이 조치하면 전동 공구가 갑자기 작동

하는 사고를 예방할 수 있습니다�

d� 사용하지 않는 전동 공구는 어린이의 손이 닿

지 않는 곳에 보관하십시오� 공구 사용에 익숙

하지 않거나 본 설명서를 숙지하지 않은 사람

이 전동 공구를 사용하는 일이 없도록 하십시

오� 사용 경험이 없는 작업자가 전동 공구를 사

용하면 사고가 발생할 수 있습니다�

e� 전동 공구와 공구 비트를 주의해서 관리하십

시오� 작동부가 제대로 작동하고 걸리지 않는

지 확인하십시오� 손상되거나 심하게 파손된

부분이 전동 공구의 작동을 방해하고 있지 않

은지도 확인해야 합니다� 파손된 부분이 있으

면 전동 공구를 사용하기 전에 수리하십시오�

관리가 미흡한 전동 공구에서 많은 사고가 발

생하고 있습니다�

f� 컷팅 공구의 날은 날카롭고 청결한 상태로 유

지하십시오� 컷팅날을 날카롭게 유지하고 잘

관리하면 걸림 현상이 줄어들고 공구를 더욱

쉽게 조작할 수 있습니다�

g� 본 수칙에 따라 전동 공구와 공구 비트 등을 사

용하십시오� 작업 조건이 처리할 작업에 적합

한지 확인하십시오� 전동 공구를 정해진 용도

가 아닌 다른 용도로 사용하면 위험한 상황이

발생할 수 있습니다�

h� 손잡이와 손잡이면은 건조한 상태로 청결하게

유지하고, 오일 및 그리스가 남아 있지 않게 하

십시오� 손잡이와 그립면이 미끄러우면 미끄러

우면 예상치 못한 상황에서 전동 공구를 안전

하게 조작하지 못할 수 있습니다�

5 서비스

a� 공인된 전문가에게 전동 공구의 수리를 의뢰

하고 정식 부품을 사용하십시오� 이와 같이 관

리해야 전동 공구를 안전하게 사용할 수 있습

니다�

b� 수리 및 유지보수 작업 시에는 정품만 사용하

십시오� 호환이 되지 않는 액세서리 또는 부품

을 사용하면 감전 등의 상해 사고가 발생할 수

있습니다�

5.2 테이블 쏘 관련 안전 수칙

가드 관련 경고

c. 가드를 제자리에 두십시오. 가드는 작업 위치에

있거나 혹은 제대로 장착되어 있어야 합니다.

느슨하거나 파손되어 제대로 작동하지 않는

가드는 수리하거나 교체해야 합니다.

절단 작업을 진행할 때마다 항상 톱날 가드 및

라이빙 나이프를 사용하십시오. 톱날이 부재

두께를 관통하여 절단이 이루어지는 분리 절

단을 진행할 때 가드 및 다른 안전 장치를 이용

해야 부상의 위험이 줄어듭니다.

e� (반턱 가공, 홈파기 또는 톱 절단 재작업 등) 가

드 그리고/또는 라이빙 나이프를 제거해야 하

는 작업을 마치면 가드 시스템을 즉시 재부착

하십시오� 가드, 라이빙 나이프 및 킥백 방지

장치를 이용하면 부상의 위험이 줄어듭니다.

f. 전동 공구의 전원을 켜기 전에 톱날이 가드,

라이빙 나이프 또는 가공물에 닿지 않는지 확인

한국어

하십시오� 부주의로 인해 톱날이 닿으면 위험

한 상황이 발생할 수 있습니다.

사용자 설명서에 나온 것처럼 라이빙 나이프를

조절하십시오� 간격, 위치, 정렬이 잘못되면

라이빙 나이프가 킥백 가능성을 줄이지 못할

수 있습니다.

라이빙 나이프가 제대로 작동하려면 가공물과

맞물려야 합니다� 가공물을 절단할 때 라이빙

나이프와 맞물리는 가공물의 길이가 너무 짧

으면 라이빙 나이프의 기능을 발휘할 수 없습

니다. 이러한 조건에서는 라이빙 나이프로 킥

백을 방지할 수 없습니다.

라이빙 나이프에 적합한 톱날을 사용하십시오�

라이빙 나이프가 제대로 작동하기 위해서는

톱날 직경이 해당 라이빙 나이프에 잘 맞아야

하고, 톱날의 본체는 라이빙 나이프 두께보다

얇아야 하며, 톱날의 절단 폭은 라이빙 나이프

두께보다 더 두꺼워야 합니다.

컷팅 과정 경고

a. 위험: 손가락이나 손을 톱날 근처 또는

톱날과 일직선상에 두지 마십시오� 이에

유의하지 않거나 미끄러지면 손이 톱날에

말려 들어가 심각한 부상을 입을 수 있습

니다.

가공물은 톱날 또는 컷터 회전 반대 방향으로

만 보내십시오� 테이블 위에서 가공물을 톱날

회전 방향과 동일하게 보내면 가공물과 손이

톱날에 말려 들어갈 수 있습니다.

c� 립 컷 작업 시 가공물 이송을 위해 마이터 컷

스토퍼를 절대 사용하지 말고, 마이터 컷 스

토퍼를 이용하여 크로스 컷 작업을 하는 경우

립 펜스를 길이 스토퍼 용도로 사용하지 마십

시오� 가공물을 립 펜스 및 마이터 컷 스토퍼를

동시에 이용하여 이동시키면 톱날이 걸리고

킥백이 발생할 확률이 높아집니다.

립 컷 작업 시 항상 펜스와 톱날 사이에 있는

가공물에 이송력을 전달하십시오� 펜스와 톱날

사이의 간격이 150 mm보다 작으면 가공물

홀더를 사용하고, 간격이 50 mm보다 작으면

블록을 사용하십시오�이와 비슷한 유형의“보조

도구”를 사용하면 손과 톱날과의 거리를 안전

하게 유지할 수 있습니다.

제조사에서 제공하는 가공물 홀더 또는 설명서

에서 제시된 내용에 부합하는 가공물 홀더만

사용하십시오� 이 가공물 홀더를 이용하면

손과 톱날 사이에 충분한 간격이 생깁니다.

절대 손상되거나 잘린 가공물 홀더를 사용하지

마십시오� 가공물 홀더가 손상되면 손이 톱날

안으로 미끄러지면서 다칠 수 있습니다.

g� “맨손으로” 작업하지 마십시오� 항상 립 펜스

또는 마이터 컷 스토퍼를 사용하여 가공물을

설치하고 이동시키십시오� “맨손으로” 작업한

다는 의미는 립 펜스 또는 마이터 컷 스토퍼

대신 손으로 가공물을 받치거나 이동시키는

것을 뜻합니다. 맨손으로 톱 작업을 하면 정렬

이 잘못 되거나, 톱날이 걸리고 킥백이 발생할

수 있습니다.

h� 회전하는 톱날 주변 또는 위쪽을 붙잡는 일이

없도록 하십시오� 가공물을 붙잡으려다가 의도

치 않게 이동하는 톱날에 닿을 수 있습니다.

i� 길이가 길거나 폭이 넓은 가공물은 톱 테이블

뒤쪽 그리고/또는 측면을 제공되는 보조 가공

물 받침대로 받쳐 가공물이 수평을 이루도록

하십시오� 길이가 길거나 폭이 넓은 가공물은

톱 테이블의 가장자리에서 돌아갈 수 있으며,

이로 인해 통제력을 잃고, 톱날이 걸리거나

킥백이 발생할 수 있습니다.

평평한 공간에서 가공물을 이동시키십시오�

가공물을 구부리거나 비틀지 마십시오� 걸리면,

즉시 공구의 전원을 끄고, 플러그를 분리한 후

걸린 문제를 해결하십시오� 가공물에 의해

톱날이 걸린 경우 킥백이 발생하거나 모터

작동이 차단될 수 있습니다.

톱날이 아직 작동 중일 때 작업한 소재를 제거

하지 마십시오� 소재가 펜스 사이 또는 톱날

가드 내부에 걸려 손가락이 톱날 안으로 말릴 수

있습니다. 소재를 제거하기 전에 톱의 전원을

끄고 톱이 작동을 멈출 때까지 기다리십시오.

두께가 2 mm 미만인 가공물을 립 컷 작업할

경우, 테이블 상단에 접해 있는 보조 펜스를

사용하십시오� 얇은 가공물은 립 펜스 아래로

파고 들어가 킥백이 발생할 수 있습니다.

킥백 현상의 원인 및 관련 경고

킥백 현상은 톱날이 조이거나, 걸리거나, 가공물에

비스듬하게 놓이거나 가공물의 일부가 톱날과 립

펜스 또는 고정된 다른 물체 사이에 고착되었을

때 톱이 갑자기 반동하는 현상입니다.

대부분의 경우 킥백이 발생하면 톱날의 뒷부분이

가공물에서 벗어나 톱 테이블에서 들리고 작업

자를 향하게 됩니다.

킥백 현상은 전기톱을 잘못 사용하거나 조작 지침

또는 조건을 제대로 따르지 않을 때 발생하며

아래의 방법을 통해 예방할 수 있습니다.

어떠한 경우에도 톱날과 일직선상에 있지 마십

시오� 몸이 항상 펜스와 톱날과 같은 쪽에 오도

록 하십시오� 킥백이 발생하면 가공물이 빠른
