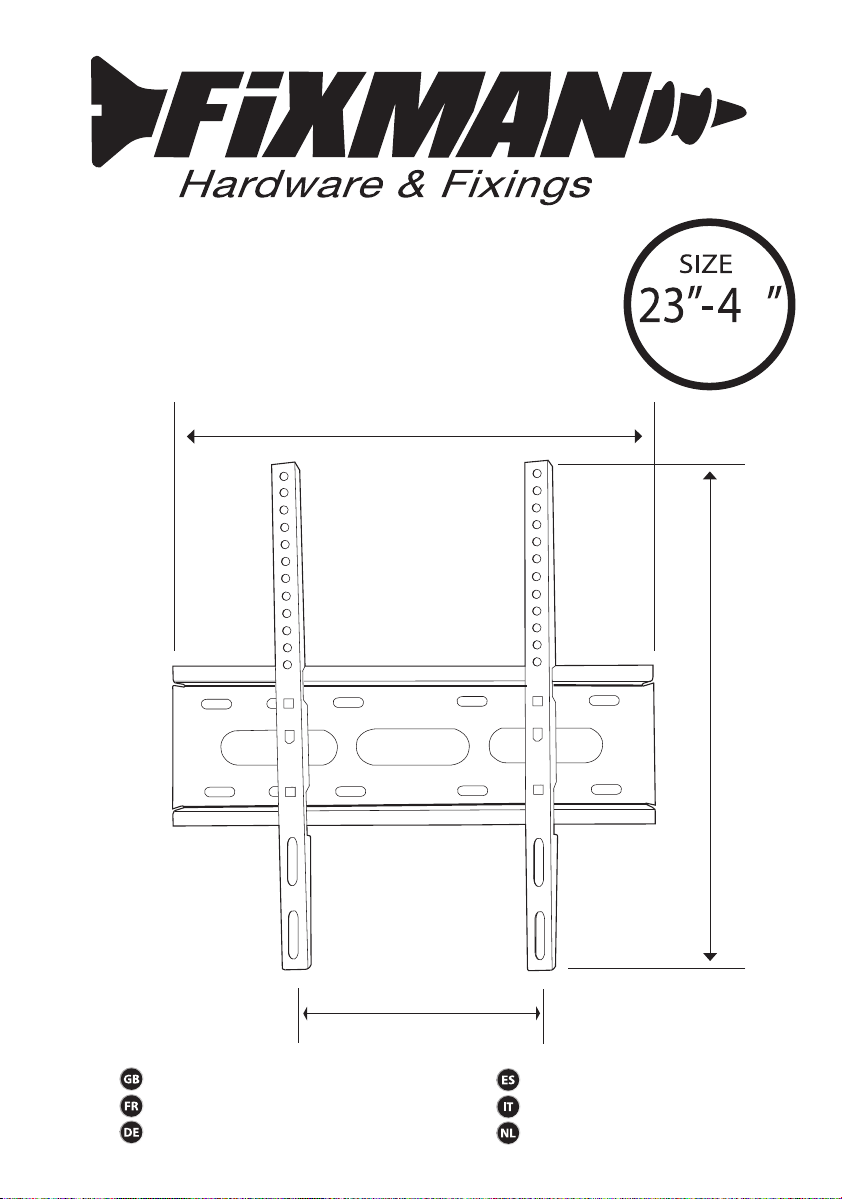

• Pour écrans de 23 à 47 pouces
• Poids maximal de 45 kg
• Compatibilité VESA : 200 x 200, 300 x 300, 400 x 200, 400 x 400
• Fixation par boulon fileté à la base
• Les télévisions 3D passives demandent à être montées à hauteur des yeux pour que les images 3D soient visibles.
• Vérifiez l’emplacement des prises avant de commencer toute installation pour s’assurer que tous les câbles puissent être branchés.
ATTENTION
Ce produit est conçu pour être installé sur les solives en bois du mur, les murs en béton et en brique.Avant toute installation, vérifiez
bien que la surface soit adéquate avec tous les équipements et accessoires de fixation. Ne jamais dépasser la capacité maximale de
charge. Ce produit est destiné uniquement à un usage intérieur. L’utiliser à l’extérieur peut entrainer le non fonctionnement du montage et
provoquer de graves blessures.
Gardez la télévision hors de portée des enfants. Ne jamais dépasser la capacité maximale de charge. Un bon assemblage est essentiel. Il
est de la responsabilité du monteur de vérifier que le mur soit capable de supporter l’écran et la monture dans des conditions normales.
Toujours vérifier qu’il n’y a pas de câbles ou tuyaux avant de commencer l’installation. Vérifiez la solidité de l’installation avant de fixer la
télévision. Si vous avez un doute concernant l’installation, n’hésitez pas de faire appel à un professionnel.
Liste du matériel
1. Plaque murale
2. Support verticals (x 2)
3. Boulons de sécurité (x 2)
Outils nécessaires au montage
Détecteur
de montants
10.5 mm dia
A. Vis tirefonds (x 4)
B. Boulon M8 x 16 mm (x 4)
C. Boulon M6 x 16 mm (x 4)
D. Boulon M5 x 16 mm (x 4)
E. Rondelle M5 (x 4)
F. Rondelle M6 (x 4)
G. Rondelle M8 (x 4)
H. Chevilles d’ancrage spéciales maçonnerie (x 4
AB-D E-G H
1
2
3
