USER MANUAL / INSTRUKCJA OBSŁUGI

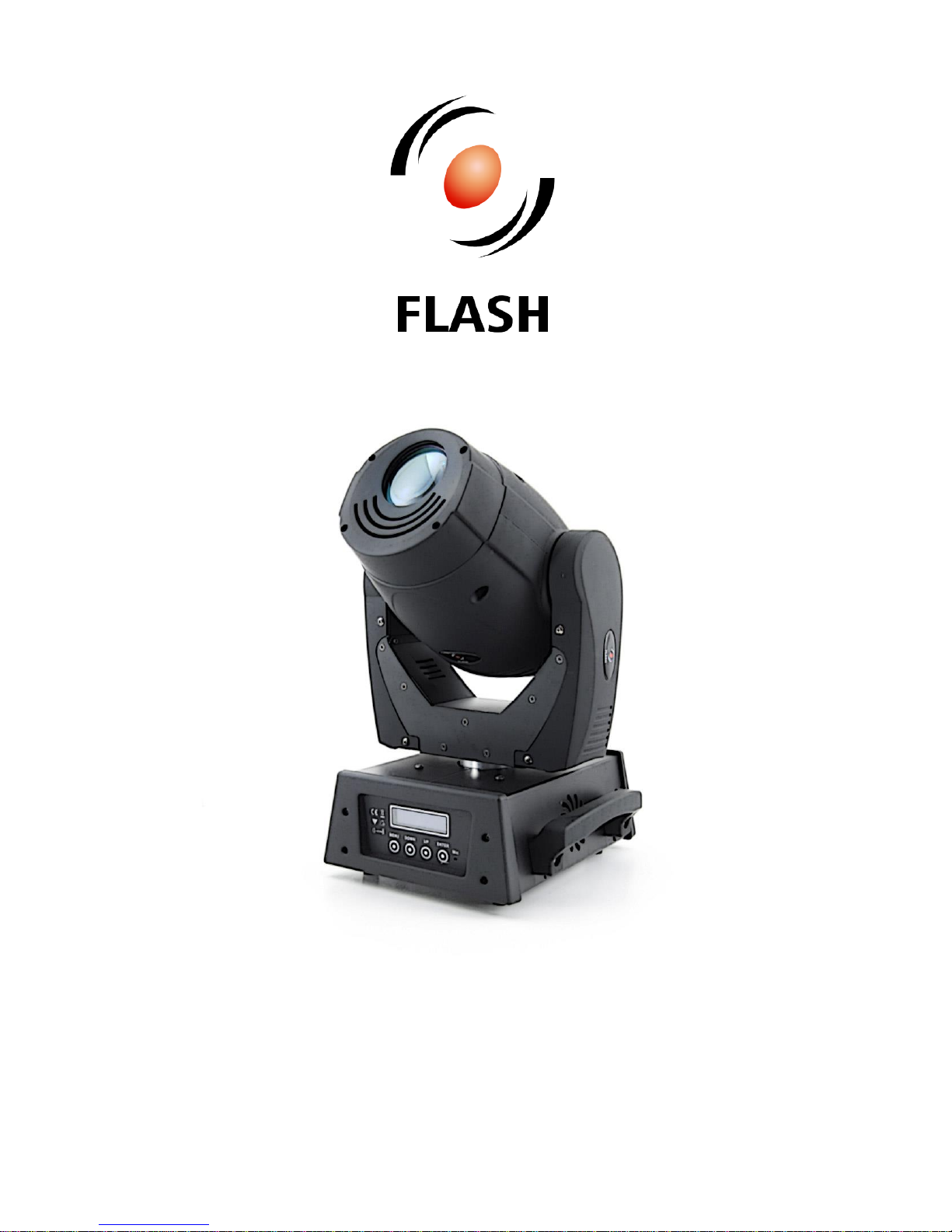

LED Moving Head

120W SPOT MK2

F7100079

LED Moving Head 120W SPOT MK2 F7100079

www.flash-butrym.pl

Table of Contents

1Introduction......................................................................................................................................................2

2Safety information ...........................................................................................................................................2

2.1 General information...................................................................................................................................2

2.2 AC Power ....................................................................................................................................................2

3Specification .....................................................................................................................................................3

4Installation........................................................................................................................................................3

5Connections......................................................................................................................................................4

5.1 Connecting DMX signal.............................................................................................................................4

5.2 Fixture linking ............................................................................................................................................4

5.3 Master/Slave fixture linking......................................................................................................................5

5.4 Voltage specification..................................................................................................................................5

5.5 Connecting power supply.........................................................................................................................5

6Menu .................................................................................................................................................................6

7DMX channel list..............................................................................................................................................7

Spis Treści

1Wprowadzenie.................................................................................................................................................8

2Bezpieczeństwo................................................................................................................................................8

2.1 Informacje o bezpieczeństwie...................................................................................................................8

2.2 Zasilanie ......................................................................................................................................................9

3Specyfikacja ......................................................................................................................................................9

4Instalacja .........................................................................................................................................................10

5Połączenia.......................................................................................................................................................10

5.1 Podłączanie sygnału DMX ......................................................................................................................10

5.2 Łączenie urządzeń szeregowo................................................................................................................10

5.3 Łączenie urządzeń w układzie Master/Slave........................................................................................11

5.4 Specyfikacja zasilania...............................................................................................................................11

5.5 Podłączanie zasilania...............................................................................................................................11

6Menu ...............................................................................................................................................................12

7Lista kanałów DMX.......................................................................................................................................13

www.flash-butrym.pl

1INTRODUCTION

Thank you for purchasing LED Moving Head 120W SPOT MK2. For safety reasonsand to ensure the trouble-

free operation, carefully read the instructions.

2SAFETY INFORMATION

2.1 General information

1. Installation should be done by qualified personnel in order to minimize the risk of accidental

electric shock.

2. Disconnect the power supply before installation.

3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you

notice any signs of damage you should contact your dealer immediately. Do not connect the

device to the mains.

4. Do not use the device in high humidity conditions and at temperatures above 40° C

5. The device must be installed on stable structures.

6. Please keep this user guide for future consultation. If you sell the unit to another user, be

sure that they also receive this instruction booklet.

7. Always make sure that you are connecting to the proper voltage, and that the line voltage

you are connecting to is not higher than that stated on the decal or rear panel of the fixture.

8. This product is intended for indoor use only!

9. To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure that

there are no flammable materials close to the unit while operating.

10. The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from

adjacent surfaces. Be sure that no ventilation slots are blocked.

11. Always disconnect from power source before servicing or replacing fuse and be sure to

replace with same fuse size and type.

12. Secure fixture to fastening device using a safety chain.

13. Never carry the fixture solely by its head. Use its carrying handles.

14. In case of a serious operating problem, stop using the unit immediately. Never try to repair

the unit by yourself.

15. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact

the nearest authorized technical assistance center. Always use the same type spare parts.

16. Don't connect the device to a dimmer pack.

17. Make sure the power cord never crimped or damaged.

18. Never disconnect the power cord by pulling or gagging on the cord.

19. Avoid direct eye exposure to the light source while it is on.

2.2 AC Power

To determine the power requirements for a particular fixture, see the label affixed to the back plate of the

fixture or referred to the fixtures specification chart. A fixture listed current rating is its average current draw

under normal conditions. All fixtures must be directly powered off switched circuit and cannot be run off a

rheostat (variable resist) or dimmer circuit, even if the rheostat or dimmer source voltage matches the

fixtures requirement. Check the fixture or device carefully to make sure that if a voltage selection switch

exits that it is set to the correct line voltage you will use.

LED Moving Head 120W SPOT MK2 F7100079

www.flash-butrym.pl

WARNING! Verify that the voltage select switch on your unit matches the line voltage applied. Damage to

your fixture may result if the line voltage applied does not match the voltage indicated on the voltage

selector switch. All fixtures must be connected to circuits with a suitable Earth ground.

3SPECIFICATION

Power consumption: 240W

Power supply voltage: 90 - 260V

Voltage frequency: 50/60Hz

Fuse: F7AL

Diode type: Standard LED (Single color)

Number of diodes: 1

Diode power: 120W

Display: LCD Matrix

Color: Color wheel - 7 colors + white

Beam angle (min): 15°

Beam angle (max): 15°

Dimming: Linear: 0 - 100%

Prism: 3-facet prism

FOCUS: Electronic

GOBO wheel: 7 patterns+ open

PAN range: 630°

Number of DMX channels: 13

DMX standard: DMX 512

Control interface: 4 buttons

Operating modes: DMX, Auto, Master/Slave, Sound controlled

AC IN: powerCON

AC OUT: powerCON

DMX IN: XLR - 3 pin

DMX OUT: XLR - 3 pin

Housing made: ABS

Cooling: Active

Height [cm]: 47

Width [cm]: 26,5

Depth [cm]: 28

Weight [kg]: 11

Set includes: power cable

4INSTALLATION

After removing the packaging, check if the device was not damaged during transport. Before connecting to

the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage

caused by unstable mounting.

www.flash-butrym.pl

Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are

consistent with device requirements. All activities, including connecting the device to the mains must be

performed by qualified personnel.

This fixture may be mounted in any position provided there is adequate room for ventilation.

5CONNECTIONS

The device is equipped with the following interfaces:

1. DMX (in/out): XLR 3-pin socket

2. Power (in/out): powerCON

5.1 Connecting DMX signal

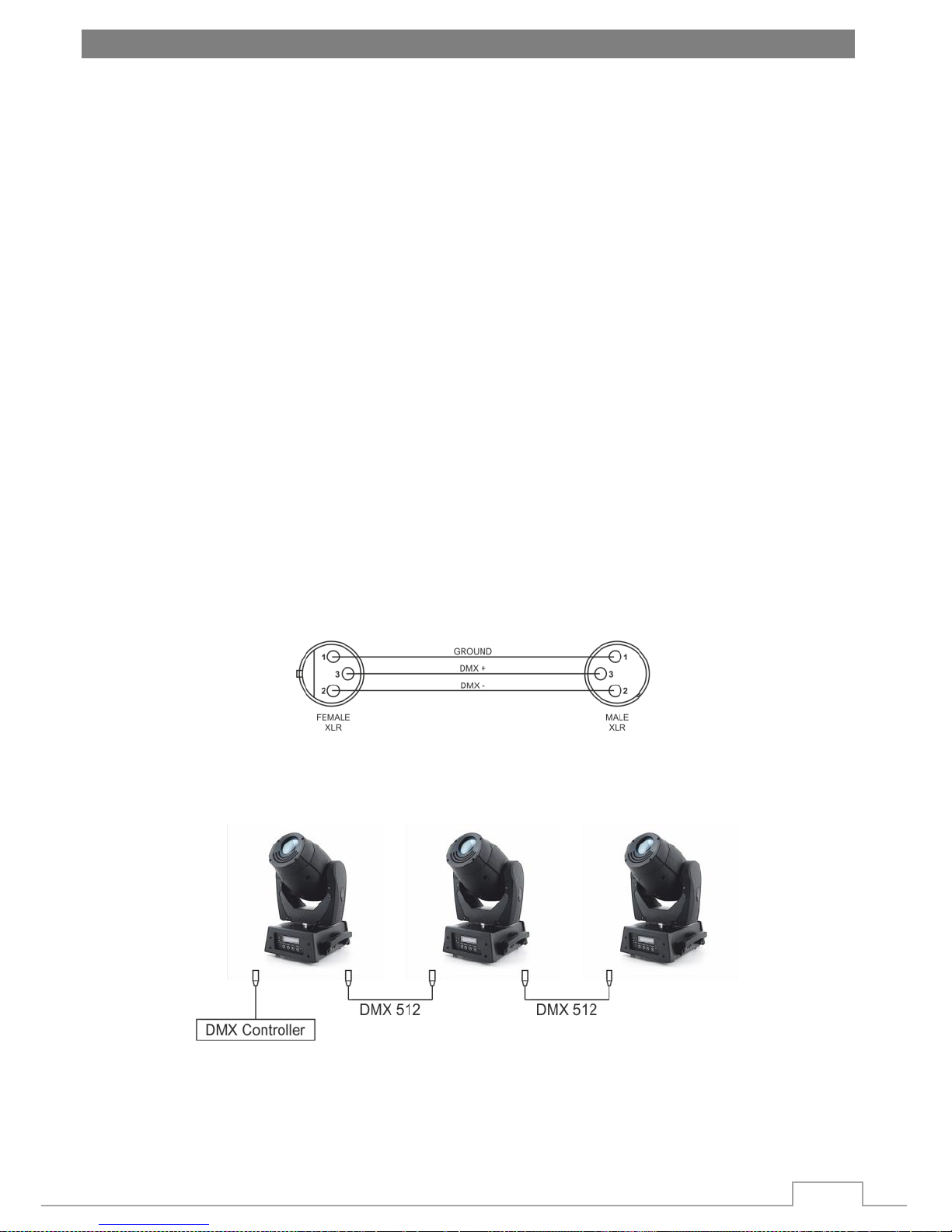

The connection is performed using cable with XLR-female -> XLR-Male plugs.

To link fixtures together you must obtain data cables. If you choose to create your own cable please use data-

grade cables that can carry a high quality signal and are less prone to electromagnetic interference.

Standard microphone cables cannot transmit DMX data reliably over long distances. The cable will have the

following characteristics:

2-conductor twisted pair plus a shield.

maximum capacitance between conductors-30 pF/ft.

maximum capacitance between conductor and shield -55pF/ft.

maximum resistance of 20 ohms/1000ft.

nominal impedance 100-140 ohms.

5.2 Fixture linking

Setting up a DMX serial data link: at first link the first light and DMX control through XLR-connection signal

cable, then connect the light in series.

You will need a serial data link to run light show of one or more fixtures using a DMX-512 controller or to

run synchronized on two or more fixtures set to a master/slave operating mode. The combined number of

channels required by all the fixtures on a serial data link determines the number of fixtures the data link can

support.

LED Moving Head 120W SPOT MK2 F7100079

www.flash-butrym.pl

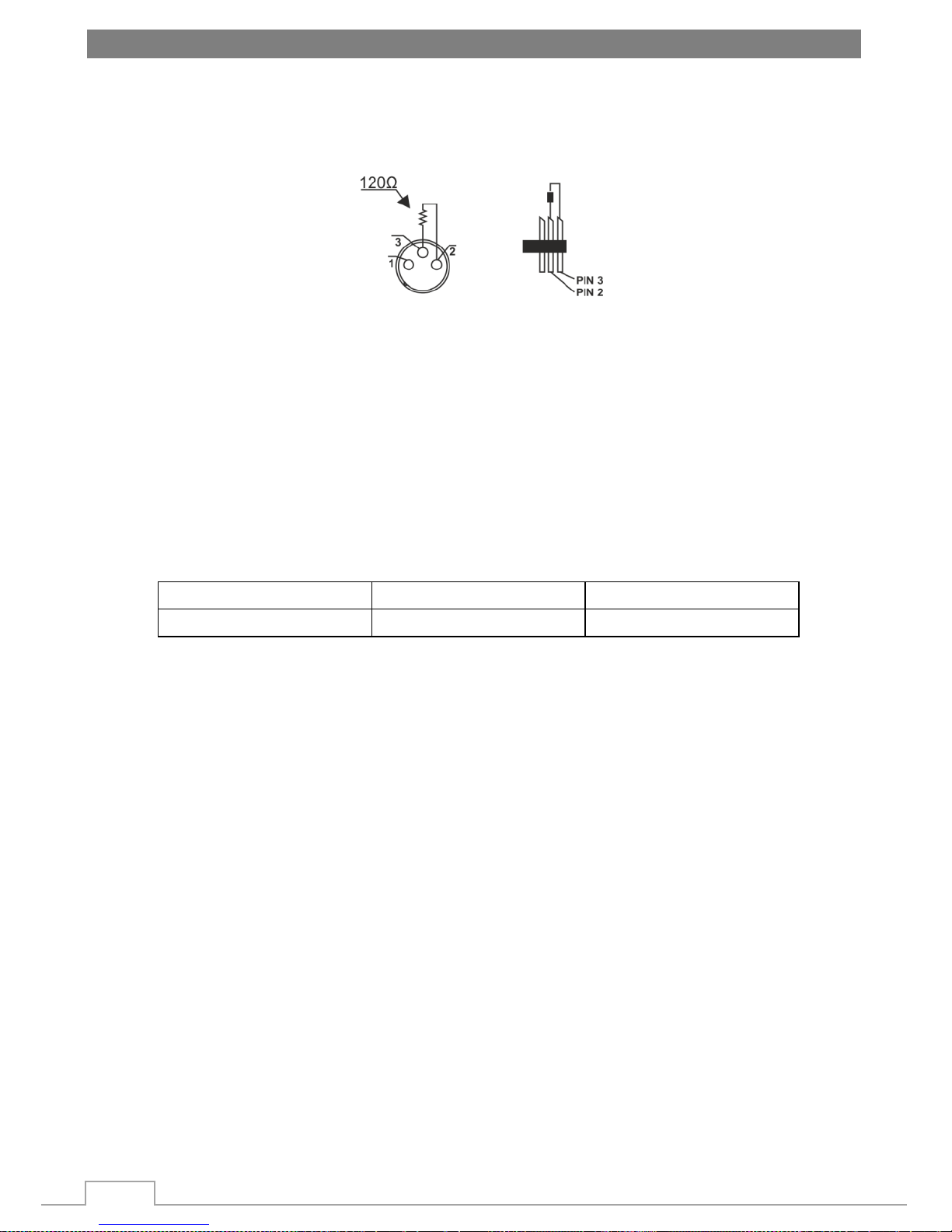

CAUTION: At the last fixture, the DMX signal has to be terminated with a terminator. Solder a 120 8486

resistor between signal (-) and signal (+) into a XLR plug and plug it in the DMX output of the last fixture.

5.3 Master/Slave fixture linking

1. Connect the (male) 3 pin connector side of the DMX cable to the output (female) 3pin connector

of the first fixture.

2. Connect the end of the cable coming from the first fixture which will have a (female) 3pin

connector to the input connector of the next fixture consisting of a (male) 3pin connector. Then,

proceed to connect from the output to the input of the following fixture and so on.

5.4 Voltage specification

Input Voltage

Total Power

Frequency

90~260V

240W

50/60Hz

5.5 Connecting power supply

The connection is performed using power cable (included).

The device must be operated by qualified personnel. Make sure that the power grid supply parameters are

consistent with device parameters and limitations are not exceeded.

CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only

on the manufacturer or by a person with appropriate permissions.

www.flash-butrym.pl

6MENU

DMX Address

Set DMX address / DMX mode ON

Auto Play

Inside Program

Alone

Master

Music Control

Alone

Master

Slave Control

Reset

ON / OFF

Pan Reverse

ON / OFF

TiltReverse

ON / OFF

Mic Sensitivity

0-100%

Special

Reset Default

ON / OFF

Calibration

Code

Temperature

Show temperature

Manual Control

Set channel value

Use Program

Version

Check software version

LED Moving Head 120W SPOT MK2 F7100079

www.flash-butrym.pl

7DMX CHANNEL LIST

16CH mode

Channel

Function

Effect

CH 1

Pan

0-255: 0°-630°

CH 2

Pan Fine

0-255: Fine adjustment

CH 3

Tilt

0-255: 0°-230°

CH 4

Tilt Fine

0-255: Fine adjustment

CH 5

Color Wheel

0-14: White

15-16: Clockwise rotation, slow

17-27: Red

28-41: Blue

42-55: Green

56-69: Yellow

70-83: Purple

84-97: Cyan

98-107 Orange

108-127 White

128-192: Clockwise rotation, fast-slow

193-255: Counterclockwise rotation, slow-fast

CH 6

Gobo Wheel

0-17: No function

18-18: Clockwise rotation, slow

19-35: Gobo 1

36-53 Gobo 2

54-71 Gobo 3

72-89 Gobo 4

90-107 Gobo 5

108-125 Gobo 6

126-143 Gobo 7

144-146 Open

147-208 Clockwise rotation, fast-slow

209-255 Counterclockwise rotation, slow-fast

CH 7

Gobo rotation

0-10: No function

11-130: Clockwise rotation, fast-slow

131-135: Rotation stop

136-255: Counterclockwise rotation, slow-fast

CH 8

Shutter

0-9: Closed

10-245: Strobe, slow-fast

246-255: Open

CH 9

Dimmer

0-255: Brightness 0-100%

CH 10

Focus

0-255: Focus

CH 11

Prism

0-126: No function

127-145: Clockwise rotation slow

146-182: Clockwise rotation slowest

183-199: Rotation stop

200-255: Counterclockwise rotation slow to fast

CH 12

Pan/Tilt Speed

0-255: Fast to slow

CH 13

Macro

0-15: No function

16-45: Macro 1 (white, PAN/TILT)

46-75: Macro 2 (color, no movement)

76-105: Macro 3 (white, gobo, no movement)

106-135: Macro 4 (color, gobo, prism, no movement)

136-165: Macro 5 (white, strobe, PAN/TILT)

166-195: Macro 6 (color, prism, PAN/TILT)

196-255: Macro 7 (color, gobo, strobe, prism, PAN/TILT)

CH 14

No function

0-255: No function

CH 15

No function

0-255: No function

CH 16

Reset

0-179: No function

180-199: Reset

200-255: No function

www.flash-butrym.pl

1WPROWADZENIE

Dziękujemy za zakup urządzenia Głowica ruchoma LED 120W SPOT MK2. Ze względów bezpieczeństwa

oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją.

2BEZPIECZEŃSTWO

2.1 Informacje o bezpieczeństwie

1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby

zminimalizować ryzyko przypadkowego porażenia prądem

2. Przed instalacją należy odłączyć urządzenie od sieci

3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono

uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy

niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci

elektrycznej.

4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w

temperaturze powyżej 40° C

5. Urządzenie należy instalować na stabilnych konstrukcjach.

6. Prosimy o zachowanie tej instrukcji obsługi w celu skorzystania z niej w przyszłości. W

przypadku sprzedaży urządzenia innemu użytkownikowi, upewnij się, że instrukcja

zostanie przekazana nowemu właścicielowi.

7. Zawsze upewnij się, że podłączasz urządzenie do źródła z odpowiednim napięciem, i że

napięcie w sieci nie jest wyższe niż podane na tylnym panelu urządzenia.

8. Ten produkt jest przeznaczony do użytku w pomieszczeniach zamkniętych!

9. Aby uniknąć ryzyka pożaru lub porażenia prądem, nie wystawiać urządzenia na działanie

deszczu lub wilgoci. Upewnij się, że w pobliżu urządzenia podczas pracy nie znajdują się

żadne materiały łatwopalne.

10. Urządzenie musi być zainstalowane w miejscu o odpowiedniej wentylacji, co najmniej 50cm

od sąsiadujących powierzchni. Upewnij się, że szczeliny wentylacyjne są zablokowane.

11. Zawsze należy odłączyć urządzenie od źródła zasilania przed przystąpieniem do

serwisowania lub wymiany bezpiecznika. Należy wymienić bezpiecznik na bezpiecznik o

takich samych parametrach.

12. Należy zabezpieczyć urządzenie poprzez przymocowanie za pomocą linki zabezpieczającej

do stabilnej konstrukcji.

13. Nigdy nie przenoś urządzenia za głowicę. Użyj do tego specjalnych uchwytów do

przenoszenia.

14. W przypadku wystąpienia problemów, należy natychmiast zaprzestać korzystania z

urządzenia. Nigdy nie naprawiaj urządzenia samodzielnie.

15. Naprawy wykonywane przez niewykwalifikowane osoby mogą prowadzić do uszkodzenia

lub awarii. Proszę skontaktować się z najbliższym autoryzowanym centrum pomocy

technicznej. Zawsze używaj tego samego typu części zamiennych.

16. Nie należy podłączać urządzenia do ściemniacza.

17. Upewnij się, że przewód zasilania nie uległ zniszczeniu.

18. Nigdy nie należy odłączać kabla zasilającego ciągnąc za przewód.

19. Należy unikać patrzenia bezpośrednio w źródło światła.

LED Moving Head 120W SPOT MK2 F7100079

www.flash-butrym.pl

2.2 Zasilanie

Wymagania energetyczne dla urządzenia można znaleźć na naklejce umieszczonej na tylnej płycie lub w

specyfikacji zasilania. Pobór prądu określony w specyfikacji jest to średni pobór prądu w normalnych

warunkach. Wszystkie urządzenia muszą być podłączone bezpośrednio do obwodu zasilającego i nie mogą

być podłączone do ściemniacza, nawet jeśli jego napięcie pasuje do wymagań urządzeń. Sprawdź

urządzenie i upewnij się, że przełącznik wyboru napięcia (jeśli znajduje się w urządzeniu) ustawiony jest

na prawidłowe napięcie.

UWAGA! Upewnij się, że przełącznik wyboru napięcia (jeśli znajduje się w urządzeniu) ustawiony jest na

prawidłowe napięcie. Jeśli ustawione napięcie nie jest zgodne z napięciem sieci urządzenie może zostać

uszkodzone. Urządzenie musi być podłączone do obwodu z odpowiednim uziemieniem.

3SPECYFIKACJA

Pobór mocy: 240W

Napięcie zasilania: 90 - 260V

Częstotliwość napięcia: 50/60Hz

Bezpiecznik: F7AL

Typ diody: Standard LED (jednokolorowa)

Ilość diod: 1

Moc diody: 120W

Wyświetlacz: LCD Matrycowy

Barwa: Tarcza kolorów - 7 + biały

Kąt świecenia (min): 15°

Kąt świecenia (max): 15°

Ściemnianie: Płynne: 0 - 100%

Pryzmat: 3-ścienny

Regulacja ostrości (FOCUS): Elektroniczna

Tarcza GOBO: 7 wzorów+ otwarty

Zakres ruchu - PAN: 630°

Zakres ruchu - TILT: 230°

Standard DMX: DMX 512

Sterowanie: 4 przyciski

Tryby pracy: DMX, Auto, Master/Slave, Sterowanie dźwiękiem

AC IN: powerCON

AC OUT: powerCON

DMX IN: XLR - 3 pin

DMX OUT: XLR - 3 pin

Rodzaj obudowy: ABS

Chłodzenie: Aktywne

Wysokość [cm]: 47

Szerokość [cm]: 26,5

Głębokość [cm]: 28

Waga [kg]: 11

W zestawie: kabel zasilający

Inhaltsverzeichnis

Sprachen:

Andere Flash professional DJ-Equipment Handbücher

Flash professional

Flash professional P7100406 Bedienungsanleitung

Flash professional

Flash professional P7200050 Bedienungsanleitung

Flash professional

Flash professional LED PAR 64 SLIM 7x10W RGBW Mk2 P7100408 Bedienungsanleitung

Flash professional

Flash professional P7100457 Bedienungsanleitung

Flash professional

Flash professional LED PAR 64 COB 250W 2xWhite Mk2 Bedienungsanleitung

Flash professional

Flash professional P7100400 Bedienungsanleitung

Flash professional

Flash professional P8100002 Bedienungsanleitung

Flash professional

Flash professional P7100422 Bedienungsanleitung

Flash professional

Flash professional F7000546 Bedienungsanleitung

Flash professional

Flash professional P9800004 Bedienungsanleitung

Flash professional

Flash professional P7200042 Bedienungsanleitung

Flash professional

Flash professional P7100462 Bedienungsanleitung

Flash professional

Flash professional P7100459 Bedienungsanleitung

Flash professional

Flash professional P7100454 Bedienungsanleitung

Beliebte DJ-Equipment Handbücher anderer Marken

ALPHA LITE

ALPHA LITE ALPHA 1500 Betriebsanleitung

Chauvet

Chauvet OVATION E-930VW Bedienungsanleitung

Zumtobel

Zumtobel APHRODITE Home Bedienungsanleitung

Snow Masters

Snow Masters Zig Oscillator Bedienungsanleitung

EuroLite

EuroLite 50530554 Bedienungsanleitung

Beamz

Beamz BUV243 Bedienungsanleitung

thomann

thomann Stairville DJ Lase 40-G MK-III Bedienungsanleitung

Eagletone

Eagletone 6 Eyes Flower Bedienungsanleitung

EuroLite

EuroLite FLD-1508 Bedienungsanleitung

Technical Pro

Technical Pro LG8xSEA Bedienungsanleitung

JB Systems

JB Systems Lounge Laser DMX Bedienungsanleitung

Lightmaxx

Lightmaxx Vega Halo 90 Bedienungsanleitung

Elation

Elation FUZE WASH Z350 Bedienungsanleitung

Maverick

Maverick MK3 WASH Bedienungsanleitung

Infinity

Infinity TF-260C7 Fresnel Bedienungsanleitung

Chauvet

Chauvet EVE E-50Z Bedienungsanleitung

Eliminator Lighting

Eliminator Lighting E 138 Bedienungsanleitung

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Bedienungsanleitung
